Type de produit	Enceinte audio 5.1 avec caisson de basses
Marque	Dell
Modèle	WL6000
Configuration des canaux	5.1 (avant gauche/droite, arrière gauche/droite, central, caisson de basses)
Alimentation	Adaptateur secteur 100-240 VAC pour caisson de basses et haut-parleur arrière
Connectivité	Filaire (câble audio 3,5 mm) pour caisson de basses vers ordinateur ; sans fil 5 GHz pour haut-parleur arrière
Puissance	Non spécifiée dans la notice
Dimensions (caisson de basses)	Environ 30 x 30 x 30 cm (estimation)
Poids (caisson de basses)	Environ 5 kg (estimation)
Dimensions (enceinte centrale)	Environ 40 x 10 x 10 cm (estimation)
Poids (enceinte centrale)	Environ 1 kg (estimation)
Dimensions (enceintes satellites)	Environ 15 x 10 x 10 cm chacune (estimation)
Poids (enceintes satellites)	Environ 0,5 kg chacune (estimation)
Fonctions principales	Son surround 5.1, liaison sans fil pour enceinte arrière, réglage des basses, bouton de test tonalité
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec
Sécurité	Utiliser uniquement l'adaptateur fourni ; ne pas exposer à l'humidité
Pièces détachées et réparabilité	Non spécifié dans la notice
Informations générales	Notice disponible en téléchargement gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - WL6000 DELL

Comment connecter l'enceinte Dell WL6000 à mon ordinateur ?

Reliez le câble audio au dos du subwoofer à la fiche femelle audio de l'ordinateur. Si l'ordinateur ne supporte que la sortie stéréo, utilisez le câble convertisseur 3-à-1 (fiche mâle orange dans fiche femelle jaune). Branchez ensuite l'adaptateur secteur du subwoofer et allumez-le.

Comment installer le haut-parleur arrière sans fil ?

Branchez l'adaptateur électrique du haut-parleur arrière à une prise de courant. La liaison sans fil s'initialise automatiquement en 5 secondes. La LED arrière clignote toutes les 2 secondes en mode recherche, puis reste allumée en fonctionnement normal.

Que faire si le haut-parleur arrière ne s'allume pas ?

Vérifiez que l'adaptateur électrique est correctement branché à la prise murale. Si la LED bleue clignote toutes les 2 secondes pendant 15 minutes puis s'éteint, le haut-parleur est en mode attente. Il se réveillera automatiquement à la réception d'un signal audio sans fil.

Comment tester les canaux 5.1 du système ?

Appuyez sur le bouton "Essai de Tonalité" situé à l'arrière du subwoofer pendant 6 secondes. Tous les haut-parleurs sonnent ensemble 3 secondes, puis chaque canal retentit 3 secondes dans l'ordre : avant gauche, avant droite, arrière droite, arrière gauche, central, subwoofer.

Que signifient les codes LED du haut-parleur arrière ?

Mode initialisation : LED allumée 0,5 seconde. Mode recherche : LED clignote toutes les 2 secondes. Mode fonction : LED reste allumée. Mode sommeil : LED clignote toutes les 5 secondes pendant 15 minutes après l'arrêt de la musique, puis s'éteint.

Comment régler le niveau des basses ?

Le caisson de basses dispose d'une commande de niveau de basse. Tournez le bouton situé sur le caisson pour augmenter ou diminuer l'intensité des graves.

Que faire si la liaison sans fil est perturbée par d'autres appareils ?

Appuyez brièvement sur le bouton "Essai de Tonalité" situé à l'arrière du subwoofer pendant 0,5 seconde. La liaison sans fil choisira automatiquement une autre bande de fréquence disponible.

Comment resynchroniser le haut-parleur arrière si seul l'avant fonctionne ?

Placez le haut-parleur arrière à moins d'1 mètre du subwoofer. Appuyez simultanément sur le bouton "Réglage" à l'arrière du haut-parleur arrière et sur le bouton "Essai de Tonalité" du subwoofer pendant 5 secondes. Relâchez lorsque la LED bleue passe du clignotement à pleine lumière.

Puis-je monter les enceintes au mur ?

Oui, le haut-parleur arrière est pourvu en option d'un kit de support mural et d'un stand. Le haut-parleur central dispose également d'un support facultatif ou d'une pièce pour moniteur extra-plat non Dell.

Où puis-je trouver des informations de dépannage supplémentaires ?

Consultez la section dépannage de la notice. Vérifiez notamment que tous les câbles sont correctement branchés, que le volume du PC est réglé et que les haut-parleurs sont sous tension. Le bouton "Essai de Tonalité" permet un auto-diagnostic.

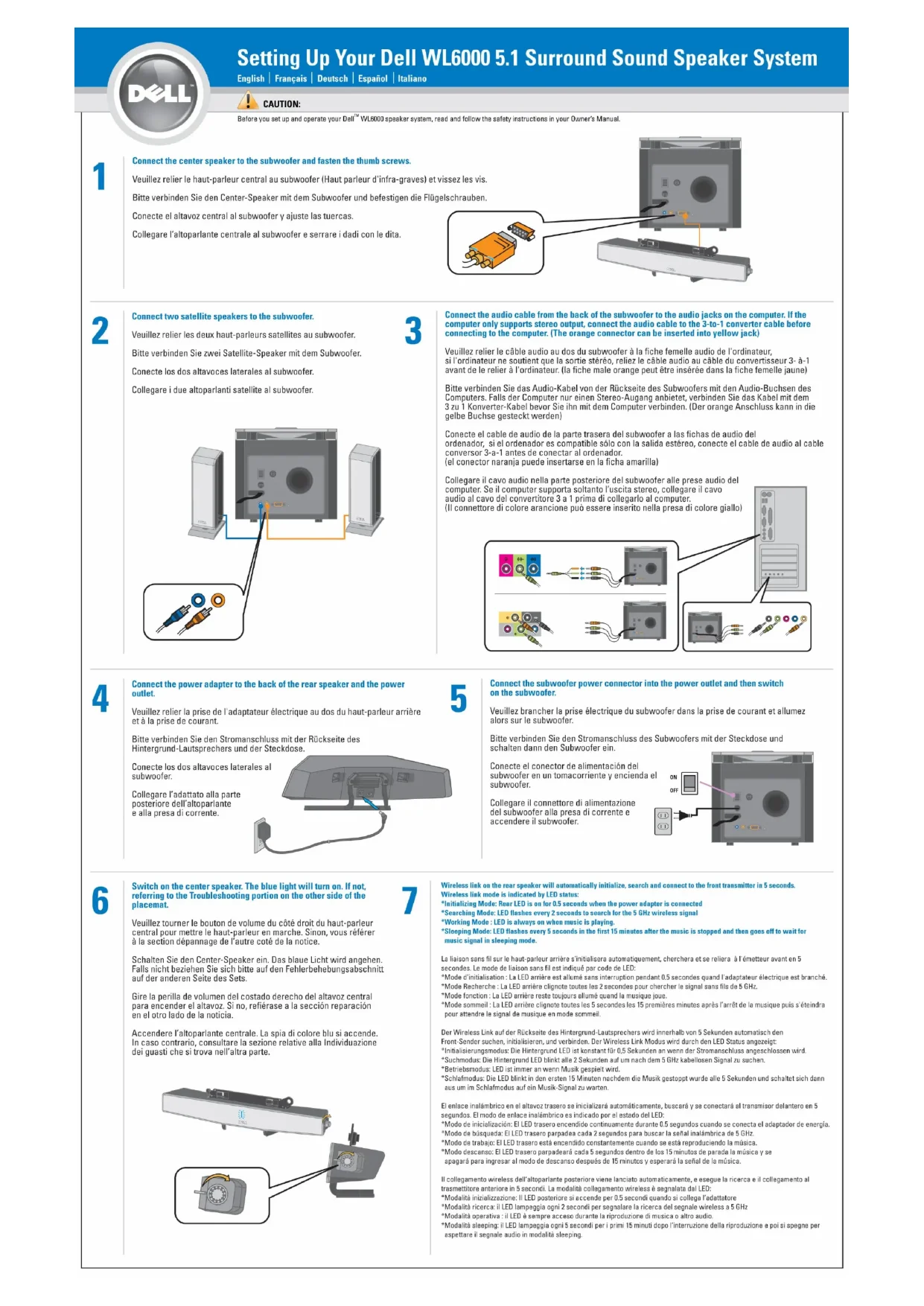

MODE D'EMPLOI WL6000 DELL

Veuillez relier le haut-parleur central au subwoofer (Haut parleur d'infra-graves) et vissez les vis.

Veuillez relier les deux haut-parleurs satellites au subwoofer.

Veuillez relier le câble audio au dos du subwoofer à la fiche femelle audio de l'ordinateur, si l'ordinateur ne soutient que la sortie stéréo, reliez le câble audio au câble du convertisseur 3- à-1 avant de le relier à l'ordinateur. (la fiche male orange peut être insérée dans la fiche femelle jaune)

Veuillez relier la prise de l'adaptateur électrique au dos du haut-parleur arrière et à la prise de courant.

Veuillez brancher la prise électrique du subwoofer dans la prise de courant et allumez alors sur le subwoofer.

Veuillez tourner le bouton de volume du côté droit du haut-parleur central pour mettre le haut-parleur en marche. Sinon, vous référer à la section dépannage de l'autre coté de la notice.

La liaison sans fil sur le haut-parleur arrière s'initialisera automatiquement, cherchera et se reliera à l'émetteur avant en 5 secondes. Le mode de liaison sans fil est indiqué par code de LED:

*Mode d'initialisation : La LED arrière est allumé sans interruption pendant 0.5 secondes quand l'adaptateur électrique est branché. *Mode Recherche : La LED arrière clignote toutes les 2 secondes pour chercher le signal sans fils de 5 GHz.

*Mode fonction : La LED arrière reste toujours allumé quand la musique joue.

*Mode sommeil : La LED arrière clignote toutes les 5 secondes les 15 premières minutes après l'arrêt de la musique puis s'éteindra pour attendre le signal de musique en mode sommeil.

Le caisson de basse a une commande de niveau de basse

Le haut-parleur central a un support facultatif et une pièce facultative pour le dessus d'un moniteur extra-plat Non-Dell

Le haut parleur arrière est pourvu, en option, d'un kit de support mural, ET un stand.

Placement optimal des haut-parleurs

Information de dépannage

1. Branchez un autre dispositif électrique à la prise mural pour vérifier que la prise fonctionne.

2. Vérifiez que le bouton de marche du caisson de basse est en position "MARCHE"

3. Allumez le haut-parleur central et vérifiez que la LED bleue est allumée.

4. Vérifiez que le haut-parleur central est solidement relié au subwoofer (voir l'étape 1)

5. Vérifiez que les fiches satellites sont insérées correctement au subwoofer (voir l'étape 2)

6. Vérifiez que les fiches male des câbles audio du caisson de basse sont insérées correctement dans les fiches femelles audio de l'ordinateur (voir l'étape 3)

7. Outils auto-diagnostiques de Canaux 5.1: Presser sur le bouton "Essai de Tonalité" situé sur le panneau arrière du subwoofer pendant 6 secondes. Tous les haut-parleurs retentiront ensemble pendant 3 secondes, puis chaque canal retentira

pendant 3 secondes avec 1 seconde d'intervalle entre les canaux. L'ordre est le suivant : (1) avant gauche; (2) avant droite; (3) arrière droite; (4) arrière gauche; (5) canal central ; (6) subwoofer.

1. Vérifiez que l'adaptateur électrique du haut-parleur arrière est branché sur la prise murale. (Quand le haut-parleur arrière est allumé mais ne peut pas recevoir de signal audio, sa LED bleue clignotera toutes les 2 secondes pendant 15 minutes et

puis entrera en mode 'attente'. Il se remettra en marche quand il reçoit le signal audio sans fil.).

1. Si la liaison sans fil est perturbée par d'autre dispositif sans fil annuay sur le bouton "Essai de Tonalité" situé sur le nanneau arrière du Subwonfar pendant 0,5 seconde. La liaison sans fil choisira automatiquement d'autre bande sans fil

disponible.

1. Si les haut-parleurs avant ont du son et seulement le haut-parleur arrière est muet ; veuillez resynchroniser le lien sans fil en plaçant le haut-parleur arrière à moins de 1 mètre du Subwoofer et appuyer simultanément sur le bouton "Réglage" à l'arrière du haut-parleur arrière et sur le bouton "Test de Tonalité" au dos du Subwoofer pendant 5 secondes. Quand la LED bleue sur le haut-parleur arrière change du clignotement à pleine lumière, vous pouvez libérer les boutons et le lien sans fil est rétabli.

2. Vérifiez le volume de votre PC en cliquant le bouton "Démarre", en dirigeant vers Panneau de Contrôle de Réglages, et puis en cliquant Sons et Dispositifs Audio.
