Marque	Hager
Modèle	REN232X
Type de produit	Module de contrôle d'accès clavier à code
Catégorie	Module de contrôle d'accès
Alimentation	12 VAC ou 15 VDC
Courant absorbé (repos)	10 mA
Courant absorbé (fonctionnement)	70 mA max
Contacts de commutation	2 contacts libres de potentiel, max. 24 V / 1 A
Nombre de codes	2 codes de commutation (1 à 8 chiffres) + 1 code maître
Durée de commutation	Réglable de 1 à 99 secondes ou mode commutation (0 s)
Verrouillage de sécurité	Après 5 codes erronés, verrouillage 60 s avec signal sonore
Programmation	Par clavier, protégée par code maître
Signaux sonores	Appui touche (0,2 s), saisie correcte (1 s), saisie erronée (6 bips), alarme (60 s)
Section des conducteurs	∅ 0,5 - 0,8 mm (conducteur plein)
Dimensions face avant	120 x 120 x 2 mm
Poids estimé	0,2 kg
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Verrouillage automatique après saisies erronées, code maître protégé

FOIRE AUX QUESTIONS - REN232X HAGER

Comment programmer le code de commutation 1 ?

Appuyez et maintenez la touche P (ou la touche de programmation) pendant 3 secondes jusqu'à un signal sonore. Saisissez le code maître actuel. Appuyez sur la touche 1 (ou ^1). Saisissez le nouveau code de commutation (1 à 8 chiffres) et appuyez sur →. Un signal sonore confirme l'enregistrement.

Que faire si j'oublie le code maître ?

Coupez l'alimentation, puis appuyez et maintenez simultanément les touches 1, 5 et 9. Remettez l'alimentation : un signal sonore indique que le code maître est réinitialisé à la valeur d'usine 789.

Comment régler la durée de commutation ?

Appuyez et maintenez la touche de programmation pendant 3 secondes. Entrez le code maître, puis appuyez sur la touche correspondant au contact (par exemple 9 pour contact 1 ou 3 pour contact 2). Saisissez la durée en secondes (1 à 99, ou 0 pour le mode commutation) et appuyez sur →.

Pourquoi l'appareil émet-il un bip prolongé de 60 secondes ?

Le bip continu de 60 secondes est un signal d'alarme déclenché après 5 saisies de code erronées. Le module se verrouille pendant cette durée. Chaque nouvelle erreur prolonge le verrouillage de 60 secondes supplémentaires.

Comment raccorder l'alimentation ?

Utilisez une tension de 12 VAC ou 15 VDC. Branchez le câble (conducteur plein ∅ 0,5-0,8 mm) dans la borne de raccordement (1) indiquée au dos. Pour déconnecter, appuyez sur la borne orange et retirez le fil.

Comment réinitialiser tous les codes ?

Pour réinitialiser les codes de commutation, reprogrammez-les via le menu de programmation. Pour réinitialiser le code maître, utilisez la procédure de restauration (touches 1+5+9 sous tension). Les réglages d'usine sont : code commutation 1 = 123, code 2 = 456, durée 3 s, code maître = 789.

Puis-je utiliser des codes de différentes longueurs ?

Oui, les codes de commutation peuvent avoir de 1 à 8 chiffres. Assurez-vous qu'ils soient facilement différenciables (par exemple, ne pas utiliser 1234 et 123).

Que se passe-t-il après 5 erreurs de code ?

Le module se verrouille pendant 60 secondes et émet un signal sonore continu (alarme). Toute nouvelle erreur pendant ce verrouillage prolonge la durée de 60 secondes. Le clavier redevient normal après la fin du verrouillage.

Comment activer le mode commutation (toggle) ?

Réglez la durée de commutation sur 0 seconde. La première saisie du code connecte le contact, la seconde le déconnecte. Cela permet un fonctionnement par basculement.

Quelle tension d'alimentation utiliser ?

Le module fonctionne avec une tension de 12 VAC (courant alternatif) ou 15 VDC (courant continu). Le courant absorbé est d'environ 10 mA au repos et jusqu'à 70 mA en fonctionnement.

MODE D'EMPLOI REN232X HAGER

Module contrôle d'accès clavier à code

Description

Le module REN232X est un module contrôle d'accès clavier à code disposant de deux contacts de commutation indépendants commandés par des codes différents (de 1 à 8 chiffres). Le facteur de marche peut être réglé entre 1 et 99 secondes.

Un fonctionnement par commutation est également possible : la première saisie du code connecte le contact et la deuxième saisie le déconnecte.

Après 5 saisies de code erronées, le module contrôle d'accès clavier à code se verrouille pendant 60 secondes. Ce verrouillage est indiqué par un signal sonore. Ensuite, chaque saisie erronée supplémentaire verrouille le module et déclenche le signal sonore à nouveau pendant 60 secondes.

Toutes les configurations du module contrôle d'accès clavier à code sont effectuées par l'intermédiaire du clavier. Leur accès est protégé par un code maître.

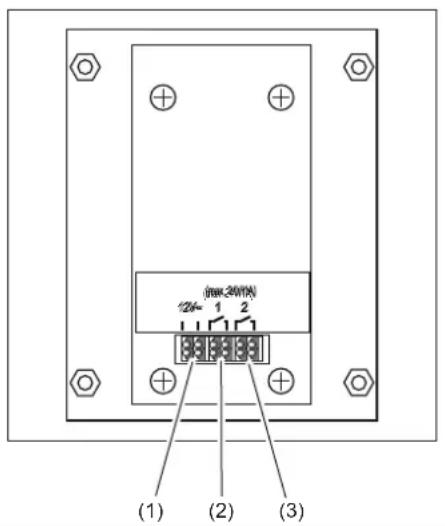

Figure 1 : vue de derrière

(1) Borne de raccordement pour tension d'alimentation 12 VAC ou 15 VDC
(2) Contact de commutation 1 - libre de potentiel, max. 24V/1A
(3) Contact de commutation 2 - libre de potentiel, max. 24V/1A

• Raccordement du câble : insérer simplement le câble dans la fiche. (Conducteur plein ∅ 0,5 - 0,8 mm)
• Déconnexion des conducteurs : appuyer sur la borne orange. Retirer le conducteur

Signaux sonores

Appui sur une touche bip (0,2 s)

Saisie correcte biliiiiiiiiip (1 s)

Saisie erronée bip....bip....bip (6 x)

Alarme bip....bip....bip (60 s)

Réglages d'usine

• Code de commutation 1 : 1 2 3
• Code de commutation 2 : 456
• Durée de commutation 1: 3 sec
• Durée de commutation 2: 3 sec.
• Code maître: 789

Réglages actuels

• Code de commutation 1 : ....
• Code de commutation 2 : ....
• Durée de commutation 1: ... sec.
• Durée de commutation 2: ... sec.
• Code maître: ....

Programmation

Les codes doivent être choisis de sorte à être facilement différenciables (à proscrire : code 1 = 1234; code 2 = 123).

Si aucun code n'est programmé (c-a-d la programmation se fera sans entrée de code et se terminera par la touche ), le contact de commutation peut être activé au moyen de la touche .

• Pour activer le fonctionnement par commutation, la durée de commutation doit être réglée sur 0 seconde.
• Appuyer sur la touche pour annuler le processus en cours.

Code de commutation 1

• Appuyer et maintenir la touche et maintenir la touche appuyée pendant 3 secondes, jusqu'à émission d'un signal sonore.
• Saisir le code maître actuel.

Signal sonore retentit.

- Appuyer sur la touche ¹ .

Signal sonore retentit.

- Saisir le code de commutation et appuyer sur →.

Signal sonore retentit.

Code de commutation 2

• Appuyer et maintenir la touche et maintenir la touche appuyée pendant 3 secondes, jusqu'à émission d'un signal sonore.
• Saisir le code maître actuel. Signal sonore retentit.
• Appuyer sur la touche. Signal sonore retentit.
• Saisir le code de commutation et appuyer sur →.

Signal sonore retentit.

Durée de commutation 1

• Appuyer et maintenir la touche et maintenir la touche appuyée pendant 3 secondes, jusqu'à émission d'un signal sonore.
• Saisir le code maître actuel. Signal sonore retentit.
• Appuyer sur la touche. Signal sonore retentit.
• Renseigner la durée de commutation en secondes (1-99 ou 0) et appuyer sur → . Signal sonore retentit.

Durée de commutation 2

• Appuyer et maintenir la touche et maintenir la touche appuyée pendant 3 secondes, jusqu'à émission d'un signal sonore.

• Saisir le code maître actuel. Signal sonore retentit.

• Appuyer sur la touche.
  Signal sonore retentit.

• Renseigner la durée de commutation en secondes (1-99 ou 0) et appuyer sur → . Signal sonore retentit.

Code maître

• Appuyer et maintenir la touche et maintenir la touche appuyée pendant 3 secondes, jusqu'à émission d'un signal sonore.
• Saisir le code maître actuel. Signal sonore retentit.
• Appuyer sur la touche. Signal sonore retentit.
• Renseigner le nouveau code maître et appuyer sur Signal sonore retentit.

Restaurer code maître

En cas d'oubli du code maître, celui-ci peut être réinitialisé sur le réglage d'usine (789).

• Couper la tension d'alimentation.
• Appuyer et maintenir simultanément les touches 1 + 5 + 9.
• Enclencher à nouveau la tension d'alimentation. Signal sonore retentit.

Caractéristiques techniques

Tension de service 12 VAC ou 15 VDC

Courant absorbé (repos) env. 10 mA

Courant absorbé (en fonctionnement) max. 70 mA

Contacts de commutation

(libre de potentiel) max. 24 V / 1 A

Conducteur ∅ 0,5 - 0,8 mm

Dimensions

Face avant (L x l x h) 120 x 120 x 2 mm
