REU311X - Interphone HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module audio pour platine extérieure d'interphone
Marque	Hager
Modèle	REU311X
Alimentation	24 V DC via bus i2
Contact d'ouverture de porte	Contact normalement fermé, libre de potentiel, max. 24 V / 1 A
Entrée touche d'éclairage	Pour contacts libres de potentiel
Bornes de raccordement	Bornes Quickconnect, conducteur max. 0,8 mm (plein)
Commutateur DIP	4 positions (mode audio/vidéo, ouverture porte, tonalités acquittement)
Commutateur rotatif	Adressage 0-9 (ligne principale) ou A-F (ligne secondaire)
Raccordement expanseur	Pour REH311X
Réglages sonores	Variateur de volume sonore et variateur de microphone
Indicateurs LED	LED rouge (appel sortant), LED verte (liaison communication)
Dimensions (approx.)	75 x 42 x 28,5 mm
Poids (approx.)	150 g
Matériau du boîtier	Plastique (estimation)
Température de fonctionnement	-10 °C à +50 °C (estimation)
Indice de protection	IP 54 (estimation pour platine extérieure)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Installation par électricien qualifié. Respecter les normes TBTS.
Pièces détachées et réparabilité	Microphone, haut-parleur et expanseur disponibles. Réparation par professionnel.

FOIRE AUX QUESTIONS - REU311X HAGER

Comment régler le volume sonore du REU311X ?

Utilisez le variateur de volume sonore (repère 5) situé sur le module. Tournez-le pour augmenter ou diminuer le volume.

Que faire si le microphone ne fonctionne pas ?

Vérifiez que le microphone (repère 10) est bien enfiché dans le support en caoutchouc-mousse. Assurez-vous que l'ouverture pour le déploiement du microphone (repère 7) n'est pas obstruée.

Comment configurer le commutateur DIP ?

Le commutateur DIP (repère 2) permet de régler le mode : DIP1 OFF=audio, ON=vidéo ; DIP2 OFF=ouverture porte uniquement en connexion, ON=toujours ; DIP3 OFF=tonalités désactivées, ON=activées ; DIP4 sans fonction.

Quelle est la fonction du commutateur rotatif rouge ?

Le commutateur rotatif (repère 3) sert à adresser le haut-parleur de porte. Positions 0-9 pour ligne principale, A-F pour ligne secondaire. Ne pas attribuer deux fois la même adresse.

Comment raccorder les conducteurs aux bornes ?

Enficez les conducteurs dénudés (plein, ∅ 0,4-0,8 mm) dans les bornes Quickconnect. Pour les déconnecter, appuyez sur le dispositif orange avec un tournevis.

Puis-je installer le REU311X moi-même ?

L'installation doit être effectuée par un électricien qualifié pour éviter tout risque de choc électrique. Respectez les normes TBTS.

Que faire si la LED rouge ne s'allume pas lors d'un appel ?

Vérifiez l'alimentation 24V via le bus i2. Assurez-vous que le commutateur DIP1 est correctement réglé (audio ou vidéo). Si le problème persiste, contactez un professionnel.

Comment étendre le nombre de poussoirs ?

Utilisez l'expanseur de poussoir REH311X (repère 4) qui se raccorde directement au module.

Quels sont les contacts disponibles ?

Bornes a/b (bus i2), T/T (ouverture porte libre de potentiel), L (entrée touche d'éclairage). Le contact de porte est normalement fermé, max. 24V/1A.

Comment nettoyer le module REU311X ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. Ne pulvérisez pas de liquide directement sur l'appareil.

MODE D'EMPLOI REU311X HAGER

Module audio pour montage platine extérieure

Consignes de sécurité

L'installation et le montage d'appareils électriques doivent être effectués uniquement par des électriens qualifi és.

Le non-respect des consignes d'installation peut entraîner des dommages sur l'appareil, un incendie ou présenter d'autres dangers.

Veuillez observer les prescriptions et les normes en vigueur pour les circuits électriques TBTS lors de l'installation et de la pose des câbles.

Ce mode d'emploi fait partie intégrante du produit et doit être conservé par l'utilisateur fi nal.

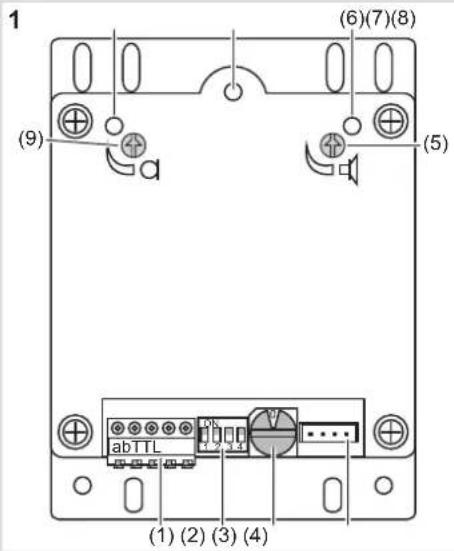

Composition de l'appareil (fi gure 1)

(1) (2) (3) (4) ab TTL (5) (6)(7)(8) (9) a

(1) Bornes de raccordement Borne a/b : bus i2 Borne T/T : ouverture de porte libre de potentiel Contact de commutation Borne L : raccordement de la touche d'éclairage (pôle opposé borne a ou b)

(2) Commutateur DIP des modes de fonctionnement Commutateur DIP 1 : OFF = platine de rue audio ON = platine de rue vidéo

Commutateur DIP 2 :

OFF = ouverture de porte uniquement en cas de connexion

ON = ouverture de porte à tout moment (uniquement dans les installations à une porte)

Commutateur DIP 3 :

OFF = tonalités d'acquittement désactivées ON = tonalités d'acquittement activées

Commutateur DIP 4 : sans fonction

(3) Commutateur rotatif de codage (rouge) Position 0-9 : adresses pour haut-parleur de porte dans la ligne principale

Position A-F :

adresses pour haut-parleur de porte dans la ligne secondaire (p. ex. portique)

ATTENTION!

Les adresses ne doivent pas être attribuées deux fois dans la ligne.

(4) Raccordement pour expanseur de poussoir (REH311X)
(5) Variateur de volume sonore
(6) LED rouge : s'allume en cas d'appel sortant
(7) Ouverture pour le déploiement du microphone
(8) LED verte : s'allume en cas de liaison de communication
(9) Variateur du microphone

Montage et raccordement électrique

DANGER!

Choc électrique en cas de contact avec les pièces sous tension dans l'environnement de l'installation !

Un choc électrique peut entraîner la mort !

Déconnecter tous les disjoncteurs correspondants avant l'intervention sur l'appareil ou la charge. Recouvrir les pièces voisines restées sous tension !

Montage du microphone

Pour améliorer la qualité sonore, le microphone peut être fixé directement sur l'ouverture d'entrée du son d'un cache avant.

Lors du montage, veiller à ce que l'entrée et la sortie du son au niveau du microphone et du haut-parleur ne soient pas entravées.

• Pour ce faire, coller le support en caoutchoucmousse (11) sur la partie arrière de la platine de rue.
• Sortir le microphone (10) par l'avant au moyen d'un tournevis et l'enficher dans le support en caoutchouc-mousse.

Raccordement des conducteurs

- Enficher les conducteurs dénudés (conducteur plein ∅ 0,4 - 0,8 mm)

Déconnexion des conducteurs

- Appuyer sur le dispositif de pression orange (12) avec un tournevis et débrancher le conducteur.

Montage du haut-parleur de porte

- Montage dans le support à encliqueter (figure 6 ... 9)

6

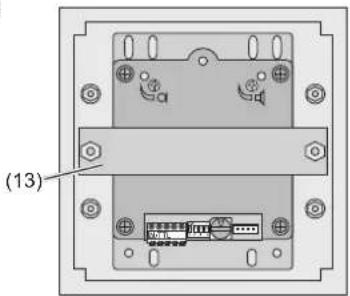

- Montage avec arrêtoir (figure 11, 13)

11

(13)

7

click click

5

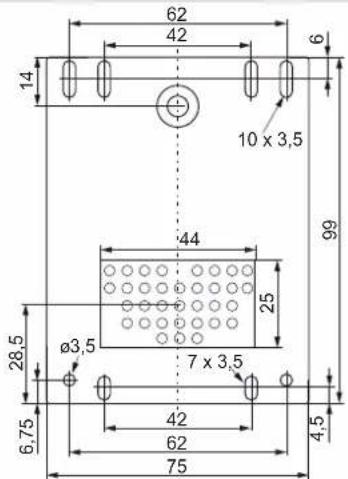

62 42 14 6 10 x 3,5 44 99 28,5 Ø3,5 7 x 3,5 42 6,75 75 4,5

8

Caractéristiques techniques

Tension de service par le bus 24 V=

Contact de commutation d'ouverture de porte

Contact normalement fermé

libre de potentiel max. 24 V/1 A

Entrée de la touche

d'éclairage pour contacts libres de potentiel

Bornes de raccordement Bornes Quickconnect

Diamètre de conducteur max. 0,8 mm

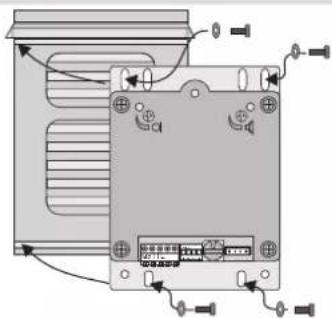

- Montage dans l'emplacement du haut-parleur (figure 10)

10
