TXA023 - Interrupteur horaire HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur horaire électronique programmable
Marque	Hager
Modèle	TXA023
Nombre de voies	2 voies (A et B)
Programmation	7 jours avec jusqu'à 56 pas de programme (On, Off, impulsion 1 s à 30 min)
Alimentation	Bus 30 V TBTS, consommation à vide max. 9,5 mA
Réserve de marche	Pile au lithium, 5 ans de coupure secteur
Précision	± 1,5 s / 24 h
Changement automatique été/hiver	Oui (type Euro, USA, AUS, USER ou pas de changement)
Fonctions spéciales	Simulation de présence (aléatoire), mode vacances, forçages permanents/temporaires, verrouillage clavier
Synchronisation DCF	Oui (uniquement sur TXA023)
Dimensions	2 modules DIN (largeur 35 mm), hauteur et profondeur standard
Poids	Environ 150 g
Indice de protection	IP20
Température de fonctionnement	0 °C à +45 °C
Température de stockage	-20 °C à +70 °C
Raccordement	Bornes à cages : souple 1 à 6 mm², rigide 1,5 à 10 mm²
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs ou solvants.
Sécurité	Installation par un électricien qualifié selon les normes en vigueur. Respecter les règles TBTS.
Pièces détachées et réparabilité	Clé de programmation EG005, clé de verrouillage EG004. Aucune pièce réparable par l'utilisateur.

FOIRE AUX QUESTIONS - TXA023 HAGER

Comment programmer l'interrupteur horaire TXA023 ?

Sélectionnez le mode prog new à l'aide de la touche menu, puis ok. Choisissez la voie (A ou B) avec + ou -, validez. Sélectionnez le jour ou groupe de jours, l'état (On, Off, impulsion), l'heure et les minutes. Répétez pour chaque pas. Pour terminer, appuyez sur menu pour revenir en mode auto.

Comment modifier ou supprimer un pas de programme ?

En mode prog modif, sélectionnez la voie puis naviguez avec ok jusqu'au pas souhaité. Les champs clignotants peuvent être modifiés avec + ou -. Pour supprimer, placez le curseur sur l'état (On, Off, impulsion) et appuyez simultanément sur + et - ; confirmez avec ok.

Comment mettre à l'heure et à la date l'interrupteur ?

Sélectionnez le mode Ⓤ (horloge) avec menu puis ok. Modifiez le jour, le mois, l'année, l'heure et les minutes avec + ou - et validez avec ok. Ensuite, choisissez le type de changement été/hiver (Euro, USA, etc.).

Comment utiliser la fonction vacances ?

Sélectionnez le mode (vacances) avec menu puis ok. Choisissez la voie, l'état forcé (On ou Off), puis la date de début et de fin. Pendant la période, l'icône vacances devient fixe. Pour effacer, retournez dans le mode et appuyez simultanément sur + et -.

Comment effectuer un forçage manuel (dérogation) ?

En mode auto, appuyez sur la touche A ou B selon la voie. Le premier appui active une dérogation temporaire jusqu'au prochain pas, le deuxième un forçage permanent On, le troisième un forçage Off, et le quatrième le fonctionnement aléatoire. Un cinquième appui ramène en mode auto.

Comment verrouiller le clavier ?

Utilisez la clé de verrouillage EG004 (en option). Insérez-la dans le logement prévu pour verrouiller ou déverrouiller le clavier. Lorsque le clavier est verrouillé, aucune modification n'est possible.

Que faire si l'écran affiche 'Error' ou 'no prog' ?

no prog : la clé insérée est vierge (aucun programme). Error : la clé provient d'un autre interrupteur. Dans les deux cas, seul le mode save (sauvegarde) est possible. Retirez la clé pour revenir au programme interne.

Comment sauvegarder ou copier un programme avec la clé EG005 ?

Insérez la clé, attendez 2 secondes. Avec menu, sélectionnez save (sauvegarder le programme de l'interrupteur dans la clé) ou load (copier le programme de la clé vers l'interrupteur). Confirmez avec ok.

Quelle est la réserve de marche en cas de coupure de courant ?

L'interrupteur horaire TXA023 dispose d'une pile au lithium intégrée assurant une réserve de marche cumulée de 5 ans en cas de coupure secteur. L'heure et la date sont conservées.

Comment remettre à zéro le programme ?

Pour effacer tous les pas de programme, appuyez simultanément sur les touches menu, ok et ←. L'heure et la date sont conservées. Pour un redémarrage complet (reset), appuyez sur -, +, ok, menu simultanément.

MODE D'EMPLOI TXA023 HAGER

Interrupteur horaire électronique 2 voies sur 7 jours

Notice d'instructions

Principales caractéristiques

• Produit livré mis à l'heure et au jour courant.
• Changement automatique d'horaire été/hiver*/※.

- Clé de programmation

• pour les dérogations permanentes,
• pour la copie ou la sauvegarde du programme.

- Programmation par jour ou groupe de jours.

- 56 pas de programmes On, Off, 几 (1sec à 30 mn) ou variations

- Forçages permanents On ou Off fi xe).

- Forçages temporaires On ou Off paramétrables par les outils de confi guration. (uniquement sur TXA022 et TXA023).

- Dérogations temporaires On ou Off 📋 clignotante).

- Mode vacances : forçages On ou Off entre deux dates.

- Simulation de présence.

- Barregraphe de visualisation du profi I journalier pour les 2 voies.

- Possibilité de verrouiller le clavier.

- Programmable hors tension.

- Synchronisation DCF (uniquement sur TXA023).

- Diff usion possible de la date et de l'heure sur le bus.

Appareil à installer uniquement par un installateur é lectricien selon les normes d'installation en vigueur dans le pays.

Respecter les rè gles d'installation TBTS.

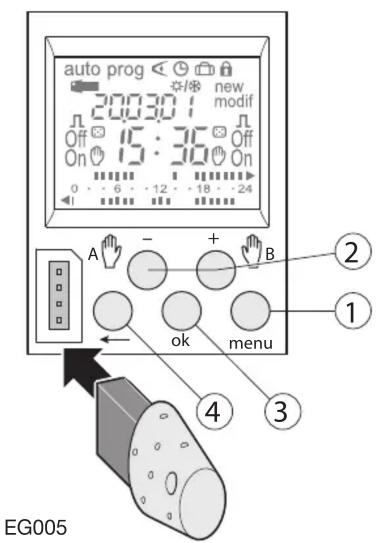

Les touches:

① menu : sélection du mode de fonctionnement auto : fonctionnement selon le programme établi.

prog new pour la programmation. prog modif pour modifi er ou supprimer un pas de programme existant.

:visualisation du programme.

:modification de l'heure, de la date et choix du mode de changement d'horaires été/hiver ⚙/✕.

: réglages des vacances.

② + et – : navigation ou réglage des valeurs. A 🎨 : en mode auto, sélection des forçages, B dérogations ou du fonctionnement aléatoire.

③ ok : pour valider les réglages.

④ ← : pour retourner à l'étape précédente.

Vous pouvez sortir du mode de réglage à n'importe quel moment avec menu.

Si aucune action n'est faite pendant 1 minute, l'interrupteur sort du mode de réglage.

Remise à zéro du programme

Le programme peut être eff acé totalement par appui simultané sur les 3 touches suivantes : menu, ok, ← , l'heure et la date sont maintenues.

Redémarrage

Un appui simultané sur les touches -, +, ok, menu permet de redémarrer le produit.

Spécifications techniques

Caractéristiques électriques

- Tension d'alimentation bus 30V --- TBTS

TXA022 consommation à vide max. 9,5 mA

• TXA023

consommation à vide
• Tension assignée de choc
- Tension et courant pour les essais d'émission CEM : 230V\~ 0,5A

Caractéristiques fonctionnelles

- Capacité de programmation 56 pas

à répartir sur les 2 voies

• Temps mini entre 2 pas 1 minute

- Précision de marche ± 1,5 sec / 24h

- Réserve de marche pile au lithium cumul de 5 ans de coupure secteur.

- Le produit se met à l'état de veille (afficheur éteint) après 1 minute d'absence de tension.

Il revient en mode auto dès retour de la tension ou lors de l'appui sur une touche.

- Indice de protection IP 20

• Action de type 1B

• Degré de pollution 2

- Structure du logiciel classe A

- Produit indépendant pour montage sur Rail DIN

- Mode de transmission TP1

- Mode de configuration S-mode easy link controller

Encombrement

- Dimensions 2 modules

Environnement

- T° de fonctionnement 0 °C à +45 °C

- T° stockage -20 °C à +70 °C

• T° d'essai à la bille

75°C et 125°C pour les parties actives

Raccordement par bornes à cages

- Capacité souple 1 à 6 mm ^2

- Capacité rigide 1,5 à 10 mm ^2

- Câble double isolation

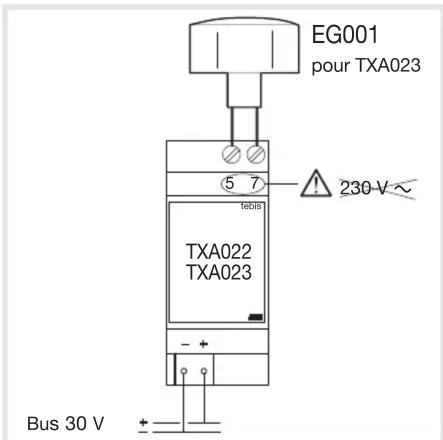

Schéma de raccordement

Diffusion de la date et de l'heure sur le bus

Lors d'un appui simultané sur les touches + et -, le produit affiche SLAVE OFF ou SLAVE ON. En mode SLAVE OFF l'heure et la date de l'interrupteur horaire sont diff usées sur le bus. En mode SLAVE ON l'interrupteur horaire lit, le cas échéant, l'heure et la date diff usées sur le bus.

Remarques

1. Numérotation des entrées touche - pour numéroter le canal A touche + pour numéroter le canal B.

2. Adressage physique appui simultané sur ok, et menu, le produit affiche Addr.

Recommandations de mise en œuvre

1. Installer le module dans le bas de l'armoire pour éviter une température de fonctionnement trop élevée.

2. Raccorder le module au bus 30V.

3. Suivre les instructions de confi guration du système.

Programmation : prog new

La programmation peut se faire par jour ou par groupe de jours. Dans ce cas les consignes sont communes à plusieurs jours.

Les jours : 1 = lundi, 2 = mardi, 3 = mercredi ... 7 = dimanche.

1. Sélectionner le mode prog à l'aide de menu puis ok.
2. Sélectionner la voie (A ou B) à l'aide de + ou – puis ok. Le nombre de pas de programme libres apparaît pour quelques instants.
3. Choisir le ou les jours à l'aide de + ou -. Valider ok.
4. ok clignote. Valider le groupe de jour à l'aide de la touche ok.

- ou ← permet de refaire le groupe de jours si nécessaire.

1. Avec + ou -, choisir l'état de la consigne: On, Off ou ∠ . ok pour valider l'état.

2. Entrer l'heure de la commutation à l'aide de + ou -. Valider avec ok.

3. Entrer les minutes avec + ou -. Valider avec ok.

4. Pour une Π, régler la durée (les secondes, puis les minutes) de la même façon que l'horaire de commutation.

Programmer les autres consignes du groupe de jours en répétant les opérations 3 à 8. Le jour ou groupe de jours peut être modifié, lors de la phase 3 en appuyant sur +, - ou ← .

A la fin de la programmation retourner en mode auto avec menu.

Pour établir le programme de l'autre voie, retourner en mode prog new et procéder suivant les étapes 2 à 8.

Dans ce mode il est également possible de rajouter une consigne au programme établi. Procéder tel que décrit plus haut.

Visualisation

Pour vérifier le profil journalier mis en place sans risque de modification ou suppression.

Sélectionner le mode ◀ à l'aide de menu et ok. Sélectionner la voie (A ou B) à l'aide de + ou – et ok.

Le premier pas de lundi s'affiche ainsi que le profil journalier.

Deux possibilités pour visualiser :

1. Par appui sur + ou -: passage d'un jour à l'autre. Dans ce cas seul le premier pas du jour est affiché ainsi que le profil journalier.

2. Par appui sur ok : tous les pas de chaque jour défilent les uns après les autres.

Modification ou suppression d'un pas de programme : prog modif

Sélectionner le mode prog avec menu et ok. Sélectionner la voie (A ou B) à l'aide de + ou - et ok.

Sélectionner le mode modif avec + ou -. Valider avec ok.

Le nombre de pas de programme restant apparaît pour quelques instants.

Le premier pas du premier jour ou groupe de jour apparaît.

Par appuis successifs sur ok faire défiler un à un tous les pas programmés.

Tout champ qui clignote (état, heure, minutes) peut être modifié à l'aide de + ou -, puis validé avec ok.

Lorsque le curseur est positionné sur ok situé derrière le groupe de jour, vous pouvez faire défiler les jours ou groupes de jours pour aller directement, avec + ou –, à celui qui doit être modifié.

Pour supprimer un pas de programme : sélectionner l'état de la voie (On, Off ou ∠), appuyer simultanément sur + et −.

Clear apparaît à l'écran. Valider avec ok ou ← pour annuler.

Les pas de programmes sont émis sur le bus uniquement à l'heure programmée.

Par conséquent, toute programmation ou modification du programme n'est prise en compte qu'au pas de programme suivant.

Utilisez la dérogation manuelle pour mettre à jour la sortie commandée si nécessaire.

Clé EG005

Dès que la clé est insérée dans l'interrupteur horaire, le symbole apparaît à l'écran.

Deux types de fonctionnements :

A. Dérogation permanente :

Introduire la clé dans l'interrupteur. Après 10 secondes, le programme contenu dans la clé sera exécuté sans effacer celui présent dans l'appareil.

Dès que la clé est retirée, le programme de l'interrupteur horaire est à nouveau valide.

B. Copie (load) / Sauvegarde (save) :

La clé permet de sauvegarder un programme contenu dans l'interrupteur horaire. Il est également possible de copier le contenu de la clé vers l'horloge.

1. Introduire la clé, attendre 2 secondes.

2. A l'aide de menu, sélectionner le mode : save pour sauvegarder un programme contenu dans le produit, load pour charger le programme de la clé dans l'interrupteur horaire,

pour vérifier le programme contenu dans la clé.

1. Valider le choix retenu avec ok.

2. Pour save et load reconfirmer avec ok.

Les messages d'erreurs suivants peuvent apparaître à l'écran :

- no prog : la clé est vierge, elle ne contient aucun programme.

- Error: la clé est celle d'un autre interrupteur horaire.

Dans ces deux cas :

- Seul le mode save est possible.

- Le message d'erreur reste affiché aussi longtemps que la clé est présente, mais c'est le programme de l'interrupteur qui est exécuté.

Mise à l'heure et à la date Ⓤ Changement d'horaires été/hiver

☀/❄

Sélectionner le mode Ⓤ avec menu puis ok. Modifier le jour, le mois, l'année, l'heure et les minutes à l'aide de + ou – et ok.

L'interrupteur horaire propose ensuite les changements d'horaires été/hiver ⚙/※. Sélectionner le type de changement voulu à l'aide de + ou -. Valider ok.

Le type de changement dépend de la zone géographique.

Types disponibles :

Type	Début de l'heure d'été	Début de l'heure d'hiver	Zone d'application
Euro *	Dernier dimanche de mars	Dernier dimanche d'octobre	Union européenne
USA	Deuxième dimanche de mars	Premier dimanche de novembre	Amérique du Nord
AUS	Premier dimanche d'octobre	Premier dimanche d'avril	Australie
USER	Date librement programmée	Date librement programmée
No	Pas de changement	Pas de changement

* type par défaut

Le changement intervient toujours entre 2h et 3h du matin.

Lorsque le type USER est choisi :

1. Entrer le jour puis le mois de la date de changement d'heure d'été (+1h) avec + ou - et ok.

2. Entrer le jour puis le mois de la date de changement d'heure d'hiver (-1h) avec + ou - et ok.

L'interrupteur horaire va vérifier à quels jours de quelles semaines correspondent ces dates et appliquera les changements aux mêmes périodes les années suivantes indépendamment de la date.

Vacances

Permet de forcer la sortie en état de marche ou arrêt pour une période donnée.

Une fois effectué, ce forçage sera supprimé et ne se reproduira pas l'année d'après.

Sélectionner le mode 🔒 à l'aide de menu puis ok.

Sélectionner la voie (A ou B) à l'aide de + ou - et ok.

Avec + ou -, choisir l'état du forçage : On ou Off, ok pour valider.

Entrer le jour puis le mois du début de la période (date 1) à l'aide de + ou – puis ok. Entrer de la même façon le jour et le mois de la fin de la période (date 2).

En mode auto, clignote pour indiquer qu'une période de vacances a été programmée.

devient fixe pendant la période.

Le forçage sera effectif à 0 h 00 de la 1ère date jusqu'à 23 h 59 de la 2ème date.

Si la date 1 est antérieure au jour de la programmation, la période de vacances est valable pour l'année suivante.

Pour effacer une période de vacances il suffit de retourner dans le mode, d'appuyer simultanément sur les touches + et –.

Clear apparaît. Confirmer par ok.

Forçage - Dérogation

Fonctionnement aléatoire

Par appuis successifs sur A 🎨 ou B 🎨 Si l'état de la sortie est On :

1^er appui : dérogation temporaire. Off et clignotent. Le retour en mode automatique se fera au prochain pas de programme.

2ème appui : forçage permanent. On et sont fixes. Ce forçage doit être annulé manuellement.

3ème appui : forçage permanent. Off et sont fixes. Ce forçage doit être annulé manuellement.

4ème appui : fonctionnement aléatoire. Pour la simulation de présence, ainsi que l'état de la sortie sont affichés. Doit être annulé manuellement. Dans ce cas les pas de programme sont décalés aléatoirement dans une plage de ± 59 mn.

5ème appui : retour au mode automatique. L'état de sortie ainsi que auto sont affichés.

Verrouillage

Pour éviter toute manipulation intempestive, le clavier de l'interrupteur horaire peut être verrouillé à l'aide d'une clé EG004.

Le déblocage s'effectue de la même manière.

Comment éliminer ce produit (déchets d'équipements électriques et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Utilisable partout en Europe

et en Suisse

1. Select the prog mode using menu, then ok.

2. Select the channel (A or B) using + or−, then ok.
