85421201 - Variateur d'éclairage HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Variateur d'éclairage à poussoir
Marque	Hager
Modèle	85421201
Tension nominale	230 V CA, +10% / -15%
Fréquence du réseau	50/60 Hz
Disjoncteur maximal	16 A
Puissance max. lampe incandescence	400 W
Puissance max. lampe halogène HT	400 W
Puissance max. lampe LED 230 V gradable	80 W
Puissance max. lampe CFL gradable	54 W
Consommation en veille	< 0,3 W
Protection électronique	Court-circuit, surcharge, surchauffe
Principe de variation	Coupure de phase montante/descendante (automatique selon charge)
Types de charge compatibles	Incandescence, halogène HT/BT, LED gradable, CFL gradable, transformateur électronique et conventionnel
Nombre de sorties	1 ou 2 selon version
Montage	Encastré dans boîtier DIN 49073
Profondeur de montage	32 mm
Température de service	-5 °C à +45 °C
Longueur max. ligne postes secondaires	50 m
Longueur max. ligne de charge	100 m
Section conducteur	1 x 2,5 mm²

FOIRE AUX QUESTIONS - 85421201 HAGER

Quels types de lampes puis-je utiliser avec ce variateur ?

Ce variateur est compatible avec les lampes à incandescence, halogènes HT et BT (avec transformateurs électroniques ou conventionnels), les lampes LED 230 V gradables, ainsi que les lampes fluocompactes (CFL) gradables. Vérifiez que vos lampes sont bien marquées 'gradable'.

Puis-je installer ce variateur moi-même ?

Non, l'installation et le montage doivent être effectués uniquement par un électricien qualifié, conformément aux normes en vigueur. Le non-respect peut entraîner des risques de choc électrique ou d'incendie.

Que faire si le variateur s'éteint et ne se rallume pas ?

Cela est dû à la protection électronique contre la surchauffe. Réduisez la charge connectée ou vérifiez les conditions d'installation (température ambiante, ventilation). Attendez que l'appareil refroidisse avant de le réenclencher.

Quelle est la puissance maximale pour des lampes LED ?

La puissance maximale pour des lampes LED 230 V gradables est de 80 W. Pour les lampes CFL gradables, elle est de 54 W. Ces valeurs sont valables par sortie.

Puis-je utiliser des variateurs avec des détecteurs de mouvement ?

Oui, à condition d'utiliser un module de commande adapté (détecteur de mouvement). Les postes secondaires pour détecteurs de mouvement ne conviennent que pour le variateur à une sortie, pas pour la version deux sorties.

Comment raccorder des postes secondaires (boutons-poussoirs) ?

Raccordez les boutons-poussoirs (contacts NO) aux bornes prévues selon le schéma de branchement (figures 3 à 6 de la notice). La longueur maximale de ligne est de 50 m. L'utilisation de postes secondaires nécessite un module de commande.

Que signifie 'coupure de phase montante/descendante' ?

Le variateur choisit automatiquement le principe de variation adapté à la charge : coupure de phase montante pour les charges inductives (transformateurs conventionnels) et descendante pour les charges capacitives (transformateurs électroniques, LED). Cela garantit un fonctionnement optimal.

Pourquoi ma lampe LED scintille-t-elle ?

Un scintillement peut survenir si la charge est inférieure à la puissance minimale indiquée, en raison d'impulsions de télécommande centralisée, ou après remplacement d'une lampe. Ce n'est pas un défaut du variateur. Vérifiez la compatibilité de la lampe et la puissance minimale (souvent 13 W pour LED).

Ce variateur est-il compatible avec des transformateurs conventionnels ?

Oui, mais chaque transformateur conventionnel doit être protégé côté primaire et utilisé avec au moins 25 % de sa charge nominale (recommandé 75 %). Respectez les instructions du fabricant du transformateur.

Quelle est la profondeur minimale du boîtier d'encastrement ?

La profondeur de montage du variateur est de 32 mm. Pour la version deux sorties, un boîtier profond est recommandé afin de faciliter le câblage. Utilisez un boîtier conforme à la norme DIN 49073.

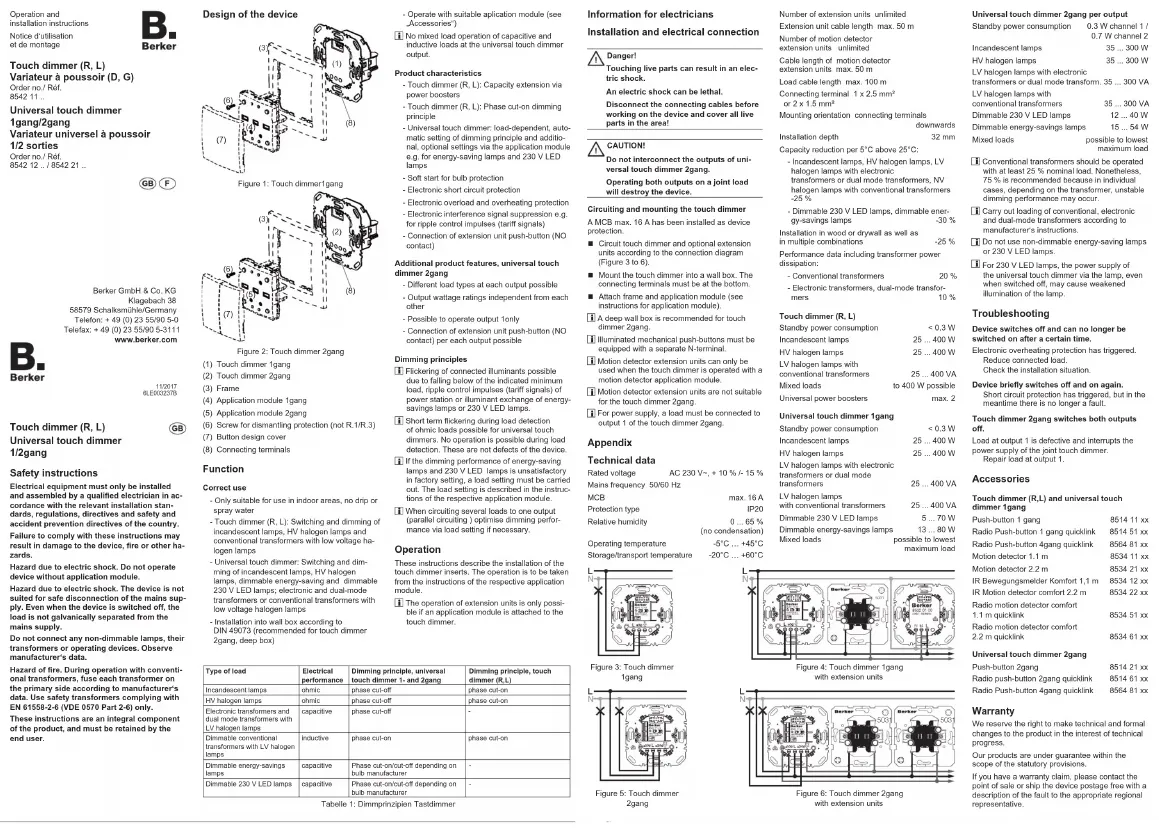

MODE D'EMPLOI 85421201 HAGER

Mation d'utilisation

Notice d'utilisation et de montage

Touch dimmer (R, L)

Variateur à poussoir (D, G)

variateur universel a poussoir 1/2 caritie

Variateur à poussoir (D, G) Variateur universel à poussoir 1/2 sorties

Consignes de sécurité

L'installation et le montage d'appareils électriques doivent être effectués uniquement par des électriciens qualifiés, en conformité avec les normes d'installation et dans le respect des directives, dispositions et consignes de sécurité et de prévention des accidents en vigueur dans la pays.

Le non-respect des instructions peut entraîner des dommages sur l'appareil, un incendie ou d'autres dangers.

Risque de choc électrique. Ne pas utiliser l'appareil sans module de commande.

Risque de choc électrique. L'appareil ne peut pas être complètement mis hors tension. La charge n'est pas isolée galvaniquement du secteur, même lorsque l'appareil est désactivé. Ne pas brancher les lampes non gradables, leurs transformateurs ou ballasts électroniques. Respecter les indications des fabricants.

Risque d'incendie. Lors de l'utilisation de transformateurs conventionnels, chaque transformateur doit être protégé côté primaire, conformément aux instructions du fabricant. Utiliser uniquement des transformateurs de sécurité conformas à la norme EN 61558-2-6 (VDE 0570 Partic 2-6).

Ce mode d'emploi fait partie intégrante du produit et doit être conservé par l'utilisateur final.

Composition de l'appareil

Figure 1: verlateur à pouvoir 1 sortie

Figure 2 : varisteur à pouvoir 2 sorties

(1) Variateur à poussoir 1 eortie
(2) Variateur à poussoir 2 sortie
(3) Plaque
(4) Module de commande
(5) Modula de commande 2 voies
(6) Vis de protection de décentage (non R.1/R.3)
(7) Enjoliveur pour bouton-poussor
(6) Bomes de raccordement.

Fonctionnement

Utilisation conforme à la destination

- Convent uniquement pour une utilisation à

Innovateur de l'abril de tous humides.

Vanaleur à poussor (D, G) : commutation et variation de lampes à incandescence, lampes halogènes HT et transformateurs conventionnels avec des lampes halogènes BT

- Variateur universe à poussir : commutation et variation de lampes à incandescence, lampes halogènes HT, lampes CFL (fluo compacte) pour variateur, lampes LED 230V pour variateur, transformateurs électroniques, bi-mode ou conventionnels avec des lampes halogènes ST. - Montage dans un boîtier d'encasterment selon la norme DIN 49073 (recommandation pour variateur à poussir 2 sorties : boîtier profond) - Fonctionnement avec un module de commande approprié (voir Accessoires)

■ Ne pas mélanger les charges capacillées et inductives en sortie du variateur universel à poussoir.

Caractéristiques du produit

- Variateur à pouseur (D, G) : extension de puissance grâce aux modules amplificateurs de puissance

- Variateur à poussoir (D, G) : principe de variation à coupum de phase montante

- Variateur universel à poussoir : réglage automatique du principe de variation en fonction de la charge et réglages optionnels avec le module de commande, par ex, pour lampes CFL (fluo compacte) pour variateur et lampes LED 250V pour variateur

- Allumage ménageant les lampes grâce au démarriage progressif

- Protection électronique contre les courts-circuits

Protection électronique contre les surcharges et la surchauffe

- Suppression électronique des signaux parasites, par ex. pour les impulsions de télécommande centralisée

- Raccordement de postes secondaires type boutons-poussors (contacts NO)

Caractéristiques supplémentaires du variateur universel à poussoir 2 sorties

- Diferents types de charges possibles sur les sorties

- Puissances de raccordement au niveau des sorties indépendantes l'une de l'autre

- Fonctionnement isolé de la sortie 1 possible - Raccordement de postes secondaires type boutons-poussors (contacta ND) possible par sortie

Principes de variation (Tableau 1)

i Un scintillement des lampes est possible si la charge reste inférieure à la valeur minimale indiquée, en raison des impulsions de télécommonde des centrales électricques ou en cas de remplacement de lampes CFL (fiao compacts) pour variateur et de lampes LED 230V pour variateur.

1 Un bret scrittement peut se produire pendant la détection de charges chimiques par les variateurs universels à pouvoir. La commande n'est pas possible pendant la détection de charge. Les problèmes cités ci-dessus ne sont pas des défauts de l'apparei.

Utilisation

Ce mode d'emploi décrit l'installation des modules de variateurs à poussoir. L'utilisation des modules de commande est décrite dans les modes d'emploi des modules respectifs.

1 Le commande des postes secondaires n'est possible que si le variaîleur à poussoir est équipé d'un module de commande.

Informations destinées aux

électriciens

Montage et branchement électrique

Danger!

Choc électrique en cas de contact avec les parties sous tension.

Un choc électrique peut entrainer la mort. Avant tout travail sur l'appareil, déconnecter les câbles de raccordement et recouvrir les pièces voisines restées sous tension !

ATTENTION!

Ne pas interconnecter les deux sorties du

variateur universel a poussoir.

Le partage de la charge entre les deux sorties provoque la destruction de l'appareil.

Raccordement et montage du variateur à poussanir

L'appareil est protégé par un diajoncteur 16 A max.

■ Raccorder le varisteur à pouvoir et, en option, les postes secondaires conformément au schème de branchement (figures 3 à 6).

■ Installer le valetour à poussoir dans un boîtier d'ancastrement, tout en vaillant à ce que les bornes de raccordement se trouvent en bas.

■ Fixer le plaque et la module de commande (voir le mode d'emploi du module de commande).

Type de charge	Comprément électrique	Principie de variation du varietateur universel à poussoir 1 sortie / 2 sorties	Principie de variation du varietateur à poussoir (D, G)
Lampes à l'ancidoscience	Ormique	Coupare de phase desconciale	Coupare de phase montante
Lamps halogénes HT	Ormique	Coupare de phase desconciale	Coupare de phase montante
Transformateurs échroiniques et transformateurs d'un mode avec lampes halogénes BT	Capacatif	Coupare de phase desconciale	-
Transformateurs conversionnels gradantes avec lampes halogénes BT	Industif	Coupare de phase montante	Coupare de phase montante
Lampes CFL (plus comparée) pour variateur	Capacatif	Coupare de phase montante/desconciale et fonction du fabricant	-
Lampes LED 250V pour variateur	Capacatif	Coupare de phase montante/desconciale et fonction du fabricant

Tableau 1 : principée de variation du variateur à poussoir

1 Un boîtier d'encastrement profond est recommandé pour le varialeur à poussoir 2 sorties. 2 Les boutea-poussoirs à voyante doivent être muns d'une borne N séparés.

1 L'utilisation de postes secondaires pour détecteurs de mouvement n'est possible que si le varisteur à poussoir est équipé d'un module de commande de détecteur de mouvement.

1 Les postes secondaires pour détecteurs de mouvement ne conviennent pas pour le vanateur à voussoir 2 series.

1 Une charge doit être connectée à la sortie 1 du varisteur à poussor 2 sorties pour établir l'alimentation électrique.

Annexes

Caractéristiques techniques

Tension nominale 230 V-CA, +10 %/-15%

Fréquence du réseau 50/60 Hz

Dijoncteur max. 16 A

Température de service -5 °C ... +45 °C Température de stockage/transport -20°C ... +60°C Nombre de vantage surgradations : limité

Longueur de ligne des postes secondaires max. 50 m

Nombre des pastes secondaires pour déveteurs de mouvement ilinité

Longueur de ligne des postes secondaires pour détecteurs de mouvement max. 50 m

Longueur de la ligne de charge max. 100 m

1×2.5 mm²

Position de montage bornes de raccordement vors le bas

Profondeur de montage 32 mm

Perle de puissance par 5°C au-dessus de 25°C

- Lampes à Incendescence, lampes halogères HT, lampes halogènes BT avec

transformateurs électroniques ou bi-mode,

lampes halogenes BT avec transformateurs

2.1.1

- Lames LED 23XIV pour verdauteur

lampes CFL (plus compacts) pour

vanaleur

- Montage dans les denoteis seches ou

en Doasstel que clare des conformations multiples

(五) 本次股东大会的决议

Figure 3 : variateur à pousaitr 1 sortie

Figure 5 : variateur a pousseir 2 sorties

Données de puissance, y compris la puissance divinée par la transformateur :

- Transformateurs conventionnels 20%

- Transformateurs électroniques.

Variateur à poussoir (D. G)

Consommation en voille < 0,3 W

Lampes halçères HT 25 ... 400 W Lampes halçères HT 25 ... 400 W

Lampes halogenes BT avec

Charges mixtes possibles jusqu'à 400 W

Amplificateurs universels de puissance max. 2

Variateur universel à poussoir 1 sortie

Consommation en veille < 0,3 W

Lampes & Incanalessence 25 ... 400 W Lavorable technologies UT 95 ... 100 W

L'arones balogagnes RT avso

transformateurs électroniques

1 surges haloparticles BT sorc:

transformaleure conventionnels 25 ... 400 VA

Lampless LED 250V power variable

pour varisteur 13 ... 80 W

Charges moves possibles que, a la charge maximale la plus faible

Amplificateurs universels de puissance aucun

Variateur universel à poussoir 2 sorties, par

Consommation en voille 0,3 W' canal 1 /

0,7 W canal 2

Lampes à l'incanaescence 35 ... 300 € Lampes balerjee U€ 25 ... 280 €

Largues halcoères BT avec

transformaleurs électroniques ou

Larnes halopagnes BL avec

transformaum conventionnels 35 ... 300 VA

Lambees of E (loue oumboe) pour variateur 15 - 54 W

Charges motes possibles jusqu'à la charge

Amplificateurs universels de puissance aucun

Les transformaleurs conventionnels doivent

ele dunes avec au moins 25 % de la charge poiniale. Nous recommandons insuelsis un

Figure 4 : variateur à poussoir 1 scrile avec postes secondaires

Figure 6 : variateur à poussoir 2 sorties avec poètes auxiliaires

minimum de 75 %, car dans certains cas, en fonction du transfonnateur, un comportement de variation instable seul survenir.

[1] Respecter les indications du fabricant relatives à la charge des transformateurs conventionnels, électroniques et bi-mode.

1 Ne pas utiliser de lampes CFL ou LED 230V ne permettant pas de variation de lumière.

Sur les lampes LED 230V pour vanatour, l'alimentation du vanatour universel à poussoir par la lampe peut entraîner un éclairage faible de la lampe, même lorsque celle-ci est éteinte.

Aide en cas de problème

L'appareil s'êteint et ne peut être rallumé

qa aprso an certain tempo.

La protection électronique contre le surchaux s'est déclenchée.

Réduire la charge connectée.

Vérifier les conditions d'installation.

L'appareil s'atteint brièvement et se rallume.

La précaison d'effre, les cours-creans s'ou déclenchée, mais entretemps, l'erreur a été éliminée.

Le variateur à poussoir 2 sorties coupe les deux sorties.

La charge sur la sortie 1 est défectueuse et interrompt l'alimentation de l'ensemble du varieteur à poussoir.

Répéner le charge au niveau de la article 1.

Accessoires

Variateur à poussoir (D, G) et variateur

Douter, wyzopis 1 protin

Boston searcher radio 4, unio audrlik. R514-51, w

Bouta-arussoir rdo

4 sortes quicklink 9564 B1 xx

Detecteur de mouvement 1,1 m 8524 11 xx

Detecteur de movement 2,2 m. 8534 21 xx

IR confort 1.1 m 9534 12 xx

Délecteur de mouvement

IR control 2,2 m 8534-22 xx

Détecteur de mouvement

radio content 2,2 m quicklink 8534 61 xx

Variateur universel à poussoir 2 sorties

Bouton-aussoir 2 series 9514 21 xx

Boulon-poussoir radio 2 sorties

Bouton-poussoir radio 4 sorties

quicklink 8564 61 xx

Garantie

Sous réserve de modifications techniques et de forme, dans la mesure où elles sont utiles au propriés techniques.

Nos appareils sont garantis dans le cadre des dispositions légales en vigueur.

Pour toute demande en garantie, s'adresser à votre revondour ou retourner l'appareil dimant affranchi avec description de défus à notre Centre Service.
