MIXD050GY - Table de mixage NEDIS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de mixage DJ
Marque	Nedis
Modèle	MIXD050GY
Alimentation	Adaptateur 12V AC
Entrées	DJ Mic (6,35mm), 2 x Line/Phono (RCA), 1 x CD/Line (RCA)
Sorties	Master (RCA), Casque (6,35mm)
Connecteur de mise à la terre	Oui (GROUND)
Réponse en fréquence	20 Hz - 20 kHz ±2 dB
Distorsion	0,02 %
Rapport signal/bruit	> 80 dB
Impédance d'entrée DJ Mic	10 kΩ (1,5 mV)
Impédance d'entrée Phono	47 kΩ (3 mV)
Impédance d'entrée Line/CD	22 kΩ (150 mV)
Niveau de sortie Master	775 mV (max 1,5 V)
Sortie casque	300 mV / 8-16 Ω
Atténuation lors d'utilisation du micro	-12 dB
Fonctions principales	Crossfader, contrôle de volume par canal, contrôle du volume micro, atténuation micro (talkover), commutateur stéréo/mono, indicateur LED de niveau Master
Sécurité	Ne pas ouvrir l'appareil (risque de choc électrique). Aucune pièce réparable par l'utilisateur. Entretien par technicien qualifié.
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Pièces détachées et réparabilité	Non spécifié – contacter le SAV Nedis.

FOIRE AUX QUESTIONS - MIXD050GY NEDIS

Comment brancher une platine vinyle sur cette table de mixage ?

Branchez les câbles RCA de la platine sur une entrée Phono (repère 04) et réglez le commutateur correspondant (06) sur PHONO. Reliez également le fil de terre de la platine à la borne GROUND (05) pour éviter le ronflement.

Puis-je brancher un microphone directement ?

Oui, utilisez l'entrée micro 6,35 mm (repère 08). Réglez le volume du micro avec le bouton DJ MIC VOLUME CONTROL (05). Le bouton TALKOVER permet d'atténuer la musique lorsque vous parlez.

Comment connecter un casque ?

Branchez votre casque sur la prise jack 6,35 mm située à l'avant de la table (repère 09). Utilisez la commande VOLUME CONTROL (03) pour régler le volume du casque.

Quelle est la fonction du bouton LINE/PHONO ?

Ce commutateur (06) sélectionne le type d'entrée pour les canaux 1 et 2. Position LINE pour les sources ligne (CD, ordinateur), position PHONO pour les platines vinyle.

Comment utiliser le crossfader ?

Le crossfader (13) est un potentiomètre à glissière qui permet de mixer en continu les signaux des canaux A et B. Déplacez-le vers la gauche pour le canal A, vers la droite pour le canal B.

Que faire si la LED Master ne s'allume pas ?

Vérifiez que l'interrupteur ON/OFF (01) est sur ON et que l'adaptateur 12V AC est correctement branché. Si la LED (10) ne s'allume toujours pas, l'appareil peut être défectueux ; contactez un technicien.

Puis-je utiliser cette table en mode mono ?

Oui, activez le commutateur STEREO/MONO (11) sur la position MONO pour obtenir un signal mono en sortie.

Quel type d'adaptateur secteur utiliser ?

Utilisez exclusivement un adaptateur 12V AC (courant alternatif). Le connecteur est de type cylindrique (repère 02). Une tension ou polarité incorrecte peut endommager l'appareil.

Comment nettoyer la table de mixage ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon doux et sec. N'utilisez jamais de produits liquides ou abrasifs.

Que signifie l'atténuation 'talkover' ?

Lorsque le bouton TALKOVER est activé (ON), le niveau de la musique diminue automatiquement de 12 dB dès que vous parlez dans le micro, et revient à la normale après quelques secondes de silence.

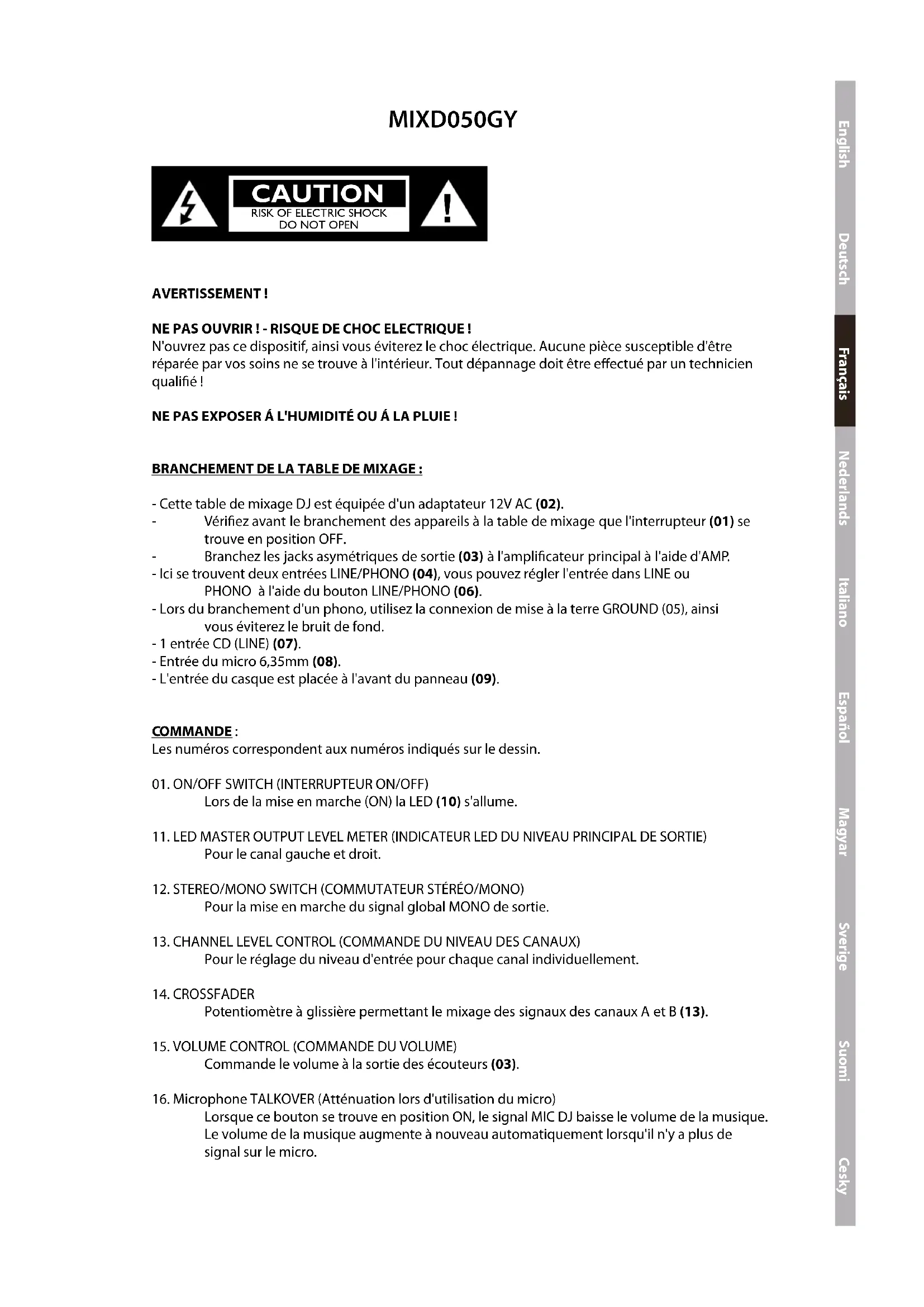

MODE D'EMPLOI MIXD050GY NEDIS

N'ouvrez pas ce dispositif, ainsi vous éviterez le choc électrique. Aucune pièce susceptible d'être réparée par vos soins ne se trouve à l'intérieur. Tout dépannage doit être effectué par un technicien qualifié !

• Cette table de mixage DJ est équipée d'un adaptateur 12V AC (02).
• Vérifiez avant le branchement des appareils à la table de mixage que l'interrupteur (01) se trouve en position OFF.
• Branchez les jacks asymétriques de sortie (03) à l'amplificateur principal à l'aide d'AMP.
• Ici se trouvent deux entrées LINE/PHONO (04), vous pouvez régler l'entrée dans LINE ou PHONO à l'aide du bouton LINE/PHONO (06).
• Lors du branchement d'un phono, utilisez la connexion de mise à la terre GROUND (05), ainsi vous éviterez le bruit de fond.
• 1 entrée CD (LINE) (07).
• Entrée du micro 6,35mm (08).
• L'entrée du casque est placée à l'avant du panneau (09).

COMMANDE :

Les numéros correspondent aux numéros indiqués sur le dessin.

1. ON/OFF SWITCH (INTERRUPTEUR ON/OFF)

Lors de la mise en marche (ON) la LED (10) s'allume.

1. LED MASTER OUTPUT LEVEL METER (INDICATEUR LED DU NIVEAU PRINCIPAL DE SORTIE)

Pour le canal gauche et droit.

1. STEREO/MONO SWITCH (COMMUTATEUR STÉRÉO/MONO)

Pour la mise en marche du signal global MONO de sortie.

1. CHANNEL LEVEL CONTROL (COMMANDE DU NIVEAU DES CANAUX)

Pour le réglage du niveau d'entrée pour chaque canal individuellement.

1. CROSSFADER

Potentiomètre à glissière permettant le mixage des signaux des canaux A et B (13).

1. VOLUME CONTROL (COMMANDE DU VOLUME)

Commande le volume à la sortie des écouteurs (03).

1. Microphone TALKOVER (Atténuation lors d'utilisation du micro)

Lorsque ce bouton se trouve en position ON, le signal MIC DJ baisse le volume de la musique. Le volume de la musique augmente à nouveau automatiquement lorsqu'il n'y a plus de signal sur le micro.

1. DJ MIC VOLUME CONTROL (COMMANDE DU VOLUME DU MIC DJ) Pour le réglage du niveau du volume du MIC DJ (05)

2. DJ MIC BALANCE (05) (ÉQUILIBRAGE DU MIC DJ)

SPÉCIFICATIONS :

ENTRÉE :

• DJ Mic: 1.5mV / 10KΩ
• Phono: 3mV / 47KΩ
• Line/CD: 150mV / 22KΩ
• Atténuation lors d'utilisation du micro : -12dB

SORTIE :

• Master : 775mV (max. 1.5V)
• Sortie des écouteurs : 300mV/8/16Ω

GÉNÉRALITÉS :

• Réponse en fréquences : 20Hz-20KHz +/-2dB
• Distorsion 0,02%
• Rapport signal/bruit : >80dB
• Source d'alimentation : 12V AC adaptateur

MIXD050GY

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN
