TFI 54 - Thermomètre Ebro - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermomètre infrarouge sans contact
Marque	Ebro
Modèle	TFI 54
Dimensions	143,90 x 116,73 x 42,78 mm
Poids	180 g (piles incluses)
Alimentation	2 piles AAA 1,5 V
Plage de mesure	-60 °C à +550 °C (-76 °F à +1022 °F)
Précision	±1,5 °C (15-35 °C) ; ±2 % de la lecture ou 2 °C (0-550 °C)
Émissivité	Réglable de 0,10 à 1,00 (par défaut 0,95)
Résolution	0,1 °C/0,1 °F (-9,9 à 199,9 °C) ; sinon 1 °C/1 °F
Temps de réponse	1 seconde (90 %)
Rapport distance/cible	12:1
Fonctions	Modes MAX, MIN, DIF, AVG ; alarmes haute/basse ; mesure continue jusqu'à 60 min ; rétroéclairage ; pointeur laser ; mémoire dernière valeur
Affichage	Rétroéclairé, indicateur de piles
Sécurité	Laser de classe II ; ne pas diriger vers les yeux ; hors de portée des enfants
Nettoyage	Lentille : chiffon doux ou coton imbibé d'eau ou d'alcool médical ; sécher complètement
Conditions de fonctionnement	0 °C à +50 °C ; stockage à température ambiante
Arrêt automatique	Après 15 secondes d'inactivité
Messages d'erreur	Hi/Lo (alarme), Er2 (changement brusque de température), Er3 (température ambiante hors plage), Erreur 5-9 (reset nécessaire)

FOIRE AUX QUESTIONS - TFI 54 Ebro

Comment changer les piles du thermomètre Ebro TFI 54 ?

Retirez le cache en plastique, dévissez le couvercle de la pile, insérez deux piles AAA 1,5 V en respectant la polarité, puis refermez. Éteignez l'appareil avant de remplacer les piles.

Comment régler l'émissivité sur le thermomètre TFI 54 ?

Appuyez sur la touche Mode, puis utilisez les touches de verrouillage ou °C/°F pour modifier la valeur de 0,10 à 1,00. Confirmez avec la touche Mode.

Que signifie le message d'erreur Er3 ?

Er3 s'affiche si la température ambiante est inférieure à 0°C ou supérieure à +50°C. Laissez l'appareil se stabiliser pendant au moins 30 minutes.

Comment utiliser la mesure continue ?

En mode MAX, MIN, DIF ou AVG, appuyez sur la touche de verrouillage pour activer la mesure en continu. L'appareil mesure jusqu'à 60 minutes.

Comment nettoyer la lentille du thermomètre ?

Utilisez un chiffon doux ou un coton imbibé d'eau ou d'alcool médical. Laissez sécher complètement avant utilisation. Ne plongez pas l'appareil dans l'eau.

Quelle est la plage de température mesurable ?

Le thermomètre mesure de -60°C à +550°C (équivalent -76°F à +1022°F).

Comment activer ou désactiver le pointeur laser ?

Maintenez la touche de mesure enfoncée et appuyez sur la touche °C/°F pour basculer l'état du laser.

Que faire en cas d'affichage de 'Hi' ou 'Lo' ?

Ces messages indiquent que la température mesurée dépasse les limites d'alarme haute (HAL) ou basse (LAL). Vérifiez les réglages d'alarme.

Comment réinitialiser le thermomètre en cas d'erreur 5-9 ?

Éteignez l'appareil, retirez la pile, attendez au moins une minute, réinsérez la pile et rallumez. Si l'erreur persiste, contactez le service après-vente.

Quelles sont les précautions de sécurité liées au laser ?

Ne regardez pas directement le faisceau laser, ne le dirigez pas vers les yeux, tenez l'appareil hors de portée des enfants. Des lésions oculaires irréversibles peuvent survenir.

MODE D'EMPLOI TFI 54 Ebro

Thermomètre TFI-54 Mode d'emploi

Thermomètre à infrarouge sans contact avec touche modedonnant accès à différentes fonctionnalités. Veillez à garder l'appareil hors de la portée des enfants et ne pas utiliser dans le cadre d'applications directement liées à la sûreté.

(Ecran par défaut)

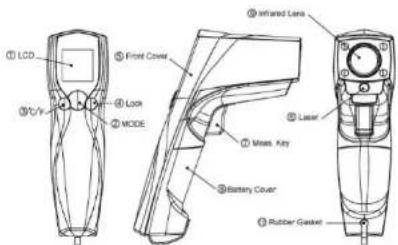

Dirigez le thermomètre la lentille (9) en direction de la cible à mesurer et appuyez sur la touche de mesure (7) afin d'afficher la température de surface. La relation distance à la cible est de 12:1. Venillez vous assurer que la zone ciblée se trouve dans le champ visé.

Appuyez sur la touche mode (2) afin de faire défiler la liste des fonctionnalités indiquées ci-dessous.

	Ici s'affiche le degré d'émissivité. (I."émissivité par défaut est 0.95.)
	Appuyez sur la touche Mode (2) , puis appuyez sur la touche de verrouillage (4) ou sur la touche oC/ oF (3) pour régler l'émissivité, puis appuyez sur la touche Mode (2) pour confirmer. L'émissivité est réglable de 0.10 à 1.00.
	Appuyez sur la touche Mode (2) pour accéder aux modes Maximum (MAX), Minimum (MIN), différence entre MAX et MIN (DII-) et la moyenne (AVG). Pendant la mesure, les modes de lectures sélectionnés seront affichés à côté de l'icône Mode.
	Appuyez sur la touche de verrouillage (4) ou sur la touche oC/ oF (3) pour modifier l'alarme haute (TIAL) ou l'alarme basse (LAL), puis appuyez sur la touche de mesure (7) pour confirmer. I."icône d'alarme basse ou haute clignotera et vous entendrez un bip sonore.

Dans le mode E,MAX, MIN, DIF, AVG: Appuyez sur la touche de verrouillage (4) pour activer et désactiver la mesure en continu. Ce mode est particulièrement utile pour le suivi en continu de la température jusqu'à 60 minutes.Appuyez sur la touche ^/^ (3) pour passer de ^ à ^ .
Dans tous les moles:	Et appuyez sur la touche de verrouillage (≥,4) for activer et désactiver le rétro éclairage de l'écran.
Maintenez la pression sur la touche de mesure (7)	Et appuyez sur la touche ^/^ (3) pour activer ou désactiver le pointeur laser.
Mémoire Garde en mémoire la dernière valeur en appuyant sur la touche Mode (2) lors de l'arrêt de l'appareil.

PRECAUTIONS

1. LORSQUE VOUS UTILISEZ L'APPAREIL, NE PAS REGARDEZ DIRECTEMENT EN DIRECTION DU FAISCEAU LASER - DES DOMMAGIS IRREVERSIBLES POURAIENT SE PRODUIRE AU NIVEAU DES YEUX.
2. UTILISEZ DES PRECAUTIONS EXTREMES LORSQUE VOUS UTILISEZ LE LASER.
3. NE JAMAIS DIRIGER L'APPAREIL VERS LES YEUX DE QUELQU'UN.
4. TENIR EN DEIHORS DE LA PORTEE DES ENFANTS.

STOCKAGE & NETTOYAGE

Stockage à température ambiante. La lentille du capteur est l'élément le plus sensible du thermomètre. La lentille doit être gardée propre tout le temps, il faut porter un soin particulier au nettoyage de la lentille et n'utiliser qu'un chiffon doux ou un coton imbibé d'eau ou d'alcool à usage médical, permettant à la lentille de sécher complètement avant l'utilisation du thermomètre. Ne mettre aucune partie du thermomètre dans l'eau.

MESSAGES D'ERREUR POUVANT APPARAÎTRE A L'ECRAN

Le thermomètre comporte des messages d'erreur suivants permettant un diagnostic :

( H|L_LOW) 'Hi' ou 'Lo' s'affiche quand la température mesurée dépasse des limites hautes et basses de l'alarme (HAL et LAL)

^1 Er2, ^1 Er3, ^1 Er2 s'affiche quand le thermomètre est exposé à de brusques changements de température. 'Er3' s'affiche si la température ambiante est en dessous de 0°C (32°F) ou supérieure à +50°C (122°F). Le thermomètre a besoin d'un certain temps (minimum 30 minutes) pour se stabiliser à la température d'utilisation.

Erreur 5-9, pour tous les autres messages d'erreur, il est nécessaire d'effectuer un reset (une remise à zéro). Pour effectuer le reset, éteignez l'instrument, enleverz la pile et attendez au moins une minute, réinsérez la pile et rallumez l'appareil. Si le message d'erreur persiste, veuillez contacter votre service après vente pour toute information.

PILES

Le thermomètre dispose d'un indicateur de l'état d'utilisation des piles:

'Tiles OK': Les mesures sont possibles 'Piles faibles: les piles ont besoin d'être 'Piles usées': les mesures

changée, les mesures sont encore possibles ne sont pas possibles.

Remplacement des piles

1. Enlever le cache en plastique (10)
2. Dévisser et enlever le couvercle de la pile
3. Insérer les nouvelles piles
4. Remettre le couvercle à sa place et vissez le.
5. Remettre le cache en plastique (10) afin d'assurer l'étanchéité
   Lorsque l'icône „Piles faibles" indique que les piles sont faibles, celles-ci doive et être remplacées immédiatement par deux piles AAA, 1.5V. Veuillez noter qu'il est important d'étiendre l'appareil avant de remplacer les piles sinon le thermomètre peut présenter des dysfonctionnements. Disposez des piles usées rapidement, et les tenir éloignées des enfants.
   Lorsque l'icône „Piles faibles” indique que les piles sont faibles, celles-ci doive n't être remplacées immédiatement par deux piles AAA, 1.5V. Veuillez noter qu'il est important d'éteindre l'appareil avant de remplacer les piles sinon le thermomètre peut présenter des dysfonctionnements.
   Disposez des piles usées rapidement, et les tenir éloignées des enfants.

SPECIFICATION

Etendue de mesure	-60 à 550 °C (-76 à +1022 °F)
Température d'utilisation 0~50°C (32~122°F)
Précision, (T°obj=15 -35°C, T°amb=25°C) +/- 1.5°C (2.7°F)
Précision (T°amb=23 +/- 3°C) T°obj=0~550°C; +/-2% de la lecture on 2°C (4°F) la plus grande valeur prévant T°obj= 60~0 oC: +/- (2°C=0.05/degré C)
Lmissivité 0.95 par défaut – programmable de 0.1 à 1 par pullier de .01
Résolution (-9.9~199.9°C) 0.1°C/0.1°F sinon 1°C/1°F
Temps de réponse (90%) 1 sec
Distance à la cible 12:1
Durée de vie de la pile Typ.18, min 14 heures en utilisation continue
Dimensions 143.90*116.73*42.78 mm
Poids 180 grammes (6.35 oz) piles incluses (AAA*2pcs)
Note: Dans un champs électromagnétique de 3V/m de 200 à 700 MHz, l'erreur maximum est de 5 °C (9 °F). Le thermomètre s'éteindra automatiquement s'il n'est pas utilisé pendant plus de 15 secondes

EMC/RFI: les lectures peuvent être affectées si l'appareil est utilisé à l'intérieur d'un champ magnétique à radio fréquence d'une force d'approximativement 3 volts par mètre, mais la performance de l'appareil ne sera pas définitivement affectée.
