Type de produit	Scie à chantourner
Marque	Herkules
Modèle	DS 405L
Tension d'alimentation	230-240 V ~ 50 Hz
Puissance	120 W (S2 5 min)
Vitesse à vide	400-1500 min⁻¹ (réglable électroniquement)
Course de la lame	15 mm
Longueur de lame	127 mm
Hauteur de coupe max.	50 mm (à 90°) / 20 mm (à 45°)
Profondeur de gorge	405 mm
Dimensions de la table	420 x 270 mm
Inclinaison de la table	0° à 45° (droite et gauche)
Poids net	16.2 kg
Poids brut	18.3 kg
Dimensions du colis	670 x 280 x 420 mm
Éclairage	Lampe LED flexible
Laser	Oui, pour coupes précises et droites
Soufflette intégrée	Oui, pour évacuer la poussière
Adaptateur d'extraction	Oui, pour aspirateur
Protection de lame	Transparente, pour sécurité optimale
Interrupteur de sécurité	Interrupteur de sous-tension (no-voltage switch)
Matériau de la table	Aluminium massif
Accessoires inclus	Compartiment à lames, adaptateur pour lames à jambage
Code-barres	4006825555097

FOIRE AUX QUESTIONS - DS 405L Herkules

Comment régler la vitesse de la scie ?

La vitesse est réglable électroniquement via le variateur de vitesse (repère 1). Tournez la molette pour ajuster la fréquence de 400 à 1500 min⁻¹ selon le matériau et la précision souhaitée.

Comment utiliser le laser pour une coupe droite ?

Activez le laser (repère 3) à l'aide de l'interrupteur dédié. Le faisceau projeté sur la pièce indique la ligne de coupe. Alignez la pièce avec le trait pour une coupe précise.

Comment effectuer une coupe en onglet ?

Desserrez le levier sous la table, inclinez la table jusqu'à l'angle désiré (0° à 45° gauche ou droite, repère 4), puis resserrez. La butée d'angle facilite le réglage. La hauteur de coupe max est de 20 mm à 45°.

Comment remplacer la lame de scie ?

Débranchez l'appareil. Ouvrez le protecteur de lame. Détendez le bras en actionnant le levier de tension. Retirez la lame usagée. Insérez la nouvelle lame (127 mm) en veillant à orienter les dents vers le bas. Retendez le bras. Consultez la notice pour les lames à jambage.

Comment utiliser la soufflette intégrée ?

La soufflette (repère 7) souffle la poussière directement sur la ligne de coupe pour une meilleure visibilité. Elle est activée automatiquement ou via un interrupteur selon le modèle. Vous pouvez aussi brancher un aspirateur sur l'adaptateur d'extraction (repère 5).

Quel entretien régulier est nécessaire ?

Nettoyez la table et les pièces mobiles après chaque utilisation. Vérifiez la tension des lames. Lubrifiez les guides de lame avec un spray silicone. Rangez la machine dans un endroit sec. Utilisez le compartiment à lames (repère 6) pour les rangements.

Puis-je couper d'autres matériaux que le bois ?

Oui, avec la bonne lame, vous pouvez scier du plastique, de l'aluminium et du plâtre. Adaptez la vitesse : plus lente pour les métaux, plus rapide pour le bois. Ne pas dépasser la hauteur de coupe max indiquée (50 mm à 90°).

Comment brancher un aspirateur ?

L'adaptateur d'extraction (repère 5) se trouve à l'arrière de la machine. Branchez le tuyau d'aspirateur (diamètre standard 35 mm) sur l'embout. L'aspirateur élimine la poussière fine pendant le sciage.

Que faire si la scie ne démarre pas ?

Vérifiez que l'appareil est bien branché et que l'interrupteur de sous-tension (no-voltage switch) est en position marche. Si le problème persiste, consultez un professionnel. Ne jamais ouvrir le boîtier vous-même.

Où trouver des lames de rechange ?

Les lames de rechange (jeu de 5) sont disponibles en accessoire spécial sous la référence Art.-No. 45.062.00. Utilisez des lames de 127 mm adaptées à la scie à chantourner. Changez la lame dès qu'elle est émoussée pour des coupes nettes.

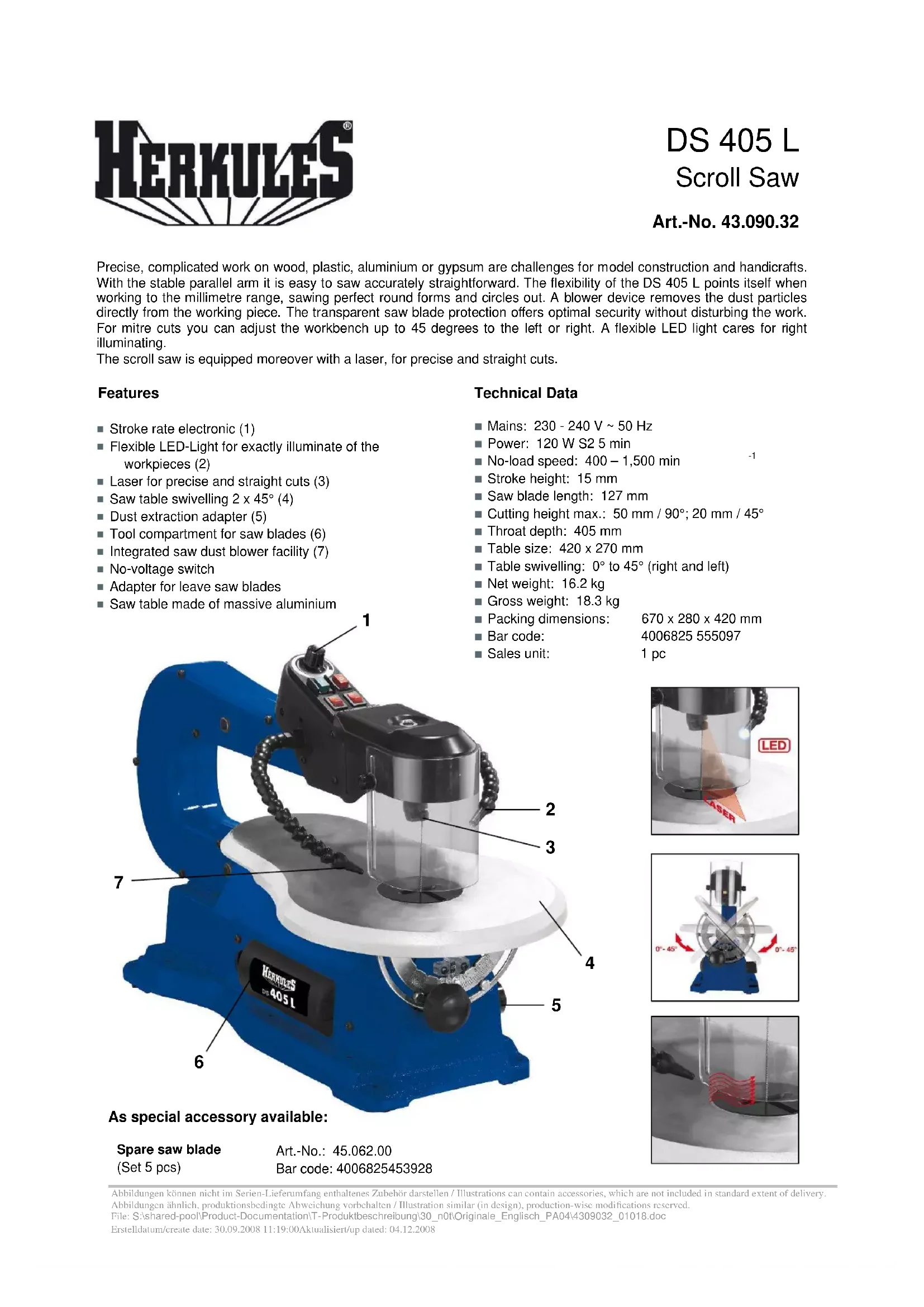

MODE D'EMPLOI DS 405L Herkules

Precise, complicated work on wood, plastic, aluminium or gypsum are challenges for model construction and handicrafts. With the stable parallel arm it is easy to saw accurately straightforward. The flexibility of the DS 405 L points itself when working to the millimetre range, sawing perfect round forms and circles out. A blower device removes the dust particles directly from the working piece. The transparent saw blade protection offers optimal security without disturbing the work. For mitre cuts you can adjust the workbench up to 45 degrees to the left or right. A flexible LED light cares for right illuminating.

The scroll saw is equipped moreover with a laser, for precise and straight cuts.

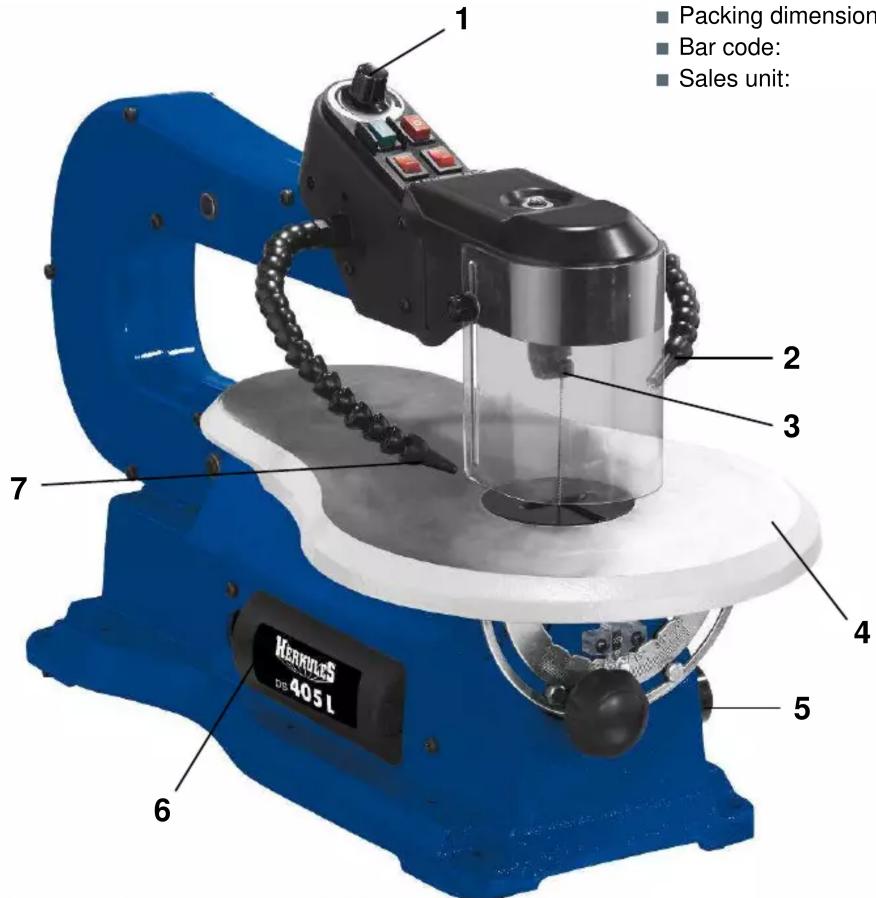

Features

■ Stroke rate electronic (1)
■ Flexible LED-Light for exactly illuminate of the workpieces (2)
■ Laser for precise and straight cuts (3)
■ Saw table swivelling 2 x 45° (4)
■ Dust extraction adapter (5)
■ Tool compartment for saw blades (6)
■ Integrated saw dust blower facility (7)
■ No-voltage switch
■ Adapter for leave saw blades
■ Saw table made of massive aluminium

Packing dimension Bar code: Sales unit: Kerkulcs DE 405 L

As special accessory available:

Spare saw blade

(Set 5 pcs)

Art.-No.: 45.062.00

Bar code: 4006825453928

Technical Data

■ Mains: 230 - 240 V \~ 50 Hz
■ Power: 120 W S2 5 min
■ No-load speed: 400 – 1,500 min ^-1
■ Stroke height: 15 mm
■ Saw blade length: 127 mm
■ Cutting height max.: 50 mm / 90°; 20 mm / 45°
■ Throat depth: 405 mm
■ Table size: 420 x 270 mm
■ Table swivelling: 0° to 45° (right and left)
■ Net weight: 16.2 kg
■ Gross weight: 18.3 kg
■ Packing dimensions: 670 x 280 x 420 mm
■ Bar code: 4006825 555097
■ Sales unit: 1 pc
