Caractéristiques techniques	Projecteur CASIO XJS43W, technologie DLP, résolution WXGA (1280 x 800), luminosité de 4300 lumens, rapport de contraste de 20 000:1.
Connectivité	Ports HDMI, VGA, USB, sortie audio, compatibilité avec les appareils mobiles via adaptateurs.
Utilisation	Idéal pour les présentations professionnelles, les projections éducatives et les événements en extérieur grâce à sa luminosité élevée.
Maintenance	Filtres à nettoyer régulièrement, lampe à remplacer après environ 5000 heures d'utilisation, mise à jour du firmware recommandée.
Sécurité	Équipé d'un système de protection contre la surchauffe, utilisation recommandée dans des environnements bien ventilés.
Informations générales	Poids : environ 2,5 kg, dimensions : 300 x 230 x 90 mm, garantie de 2 ans, consommation énergétique : 280 W.

FOIRE AUX QUESTIONS - XJS43W CASIO

Comment connecter le projecteur CASIO XJS43W à mon ordinateur ?

Utilisez un câble HDMI pour connecter le projecteur à votre ordinateur. Assurez-vous que le projecteur est allumé et sélectionnez l'entrée HDMI correspondante à partir du menu des sources.

Pourquoi mon projecteur ne s'allume-t-il pas ?

Vérifiez que le projecteur est correctement branché à une prise électrique et que le câble d'alimentation est en bon état. Assurez-vous également que l'interrupteur d'alimentation est en position 'On'.

Comment ajuster la mise au point de l'image sur le CASIO XJS43W ?

Utilisez la molette de mise au point située sur le projecteur pour affiner l'image. Tournez la molette jusqu'à ce que l'image soit nette.

Que faire si l'image projetée est floue ?

Vérifiez la distance entre le projecteur et l'écran. Assurez-vous que le projecteur est à la bonne distance pour la taille de l'image souhaitée. Ajustez également la mise au point.

Comment changer la source d'entrée sur le CASIO XJS43W ?

Appuyez sur le bouton 'Source' de la télécommande ou du panneau de contrôle du projecteur, puis sélectionnez la source d'entrée souhaitée à l'aide des flèches directionnelles.

Le son ne fonctionne pas, que dois-je faire ?

Vérifiez que le volume du projecteur est suffisamment élevé et que le mode audio est correctement réglé. Si vous utilisez des haut-parleurs externes, assurez-vous qu'ils sont bien connectés.

Comment nettoyer le filtre à air du projecteur ?

Débranchez le projecteur et retirez le filtre à air selon les instructions du manuel. Nettoyez-le avec un aspirateur ou de l'eau tiède et laissez-le sécher complètement avant de le réinstaller.

Le projecteur surchauffe, que faire ?

Assurez-vous que les évents du projecteur ne sont pas obstrués et qu'il y a une circulation d'air adéquate. Éteignez le projecteur et laissez-le refroidir avant de le rallumer.

Comment réinitialiser le projecteur aux paramètres d'usine ?

Accédez au menu des paramètres, puis sélectionnez 'Réinitialiser' ou 'Restaurer les paramètres d'usine'. Suivez les instructions à l'écran pour confirmer la réinitialisation.

Où puis-je trouver le manuel d'utilisation du CASIO XJS43W ?

Le manuel d'utilisation est disponible sur le site Web de CASIO dans la section support. Vous pouvez également le trouver dans l'emballage du produit.

MODE D'EMPLOI XJS43W CASIO

• Veuillez lire aussi le Mode d'emploi (Fonctionnement de base) séparé. Pour le détail sur le réglage du projecteur et le remplacement de la lampe, reportez-vous au Mode d'emploi (Fonctionnement de base).
• Conservez la documentation à portée de main pour toute référence future.

• DLP est une marque déposée de Texas Instruments enregistrée aux États-Unis.
• Microsoft, Windows et Windows Vista sont des marques déposées ou des marques commerciales de Microsoft Corporation, enregistrées aux États-Unis et dans d'autres pays.
• HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC.
• XGA est une marque déposée de IBM Corporation des États-Unis.

• Les autres noms de sociétés et de produits mentionnés dans ce manuel peuvent être des marques déposées ou des marques commerciales de leurs détenteurs respectifs.

• Le contenu de ce mode d'emploi peut être changé sans avis préalable.

• Toute copie de ce manuel, partielle ou complète, est interdite. Vous pouvez utiliser ce manuel pour votre usage personnel. Tout autre emploi sans la permission de CASIO COMPUTER CO., LTD. est strictement interdit.
• CASIO COMPUTER CO., LTD. ne peut être tenu pour responsable des pertes de bénéfices ou des réclamations de tiers résultant de l'emploi de ce produit ou de ce manuel.
• CASIO COMPUTER CO., LTD. ne peut être tenu pour responsable des pertes de bénéfices ou de données dues à un mauvais fonctionnement ou entretien de ce produit, ou à tout autre problème.
• Les écrans figurant dans ce manuel servent à titre d'exemples et peuvent ne pas correspondre exactement aux écrans s'affichant sur le produit proprement dit.

Sommaire

A propos de ce manuel.... 5

Aperçu du projecteur....6

Caractéristiques et principales fonctions du projecteur.... 6

Touches du projecteur et touches de la télécommande .... 7

Fonctionnalités pendant la projection 8

Manipulation de l'image 8

Réglage de la luminosité de l'image 8

Sélection du mode Couleur....9

Agrandissement/réduction de l'image....9

Coupure momentanée de l'image projetée 10

Arrêt sur image 10

Affichage d'un pointeur sur l'image projetée....11

Changement du format de l'image projetée....12

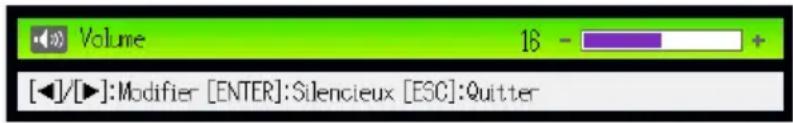

Réglage du volume 13

Pour régler le volume....13

Pour couper le son....13

Mode Eco 13

Utilisation de la touche [FUNC] 14

Paramétrage avancé du projecteur .... 15

Utilisation du menu de configuration de base 15

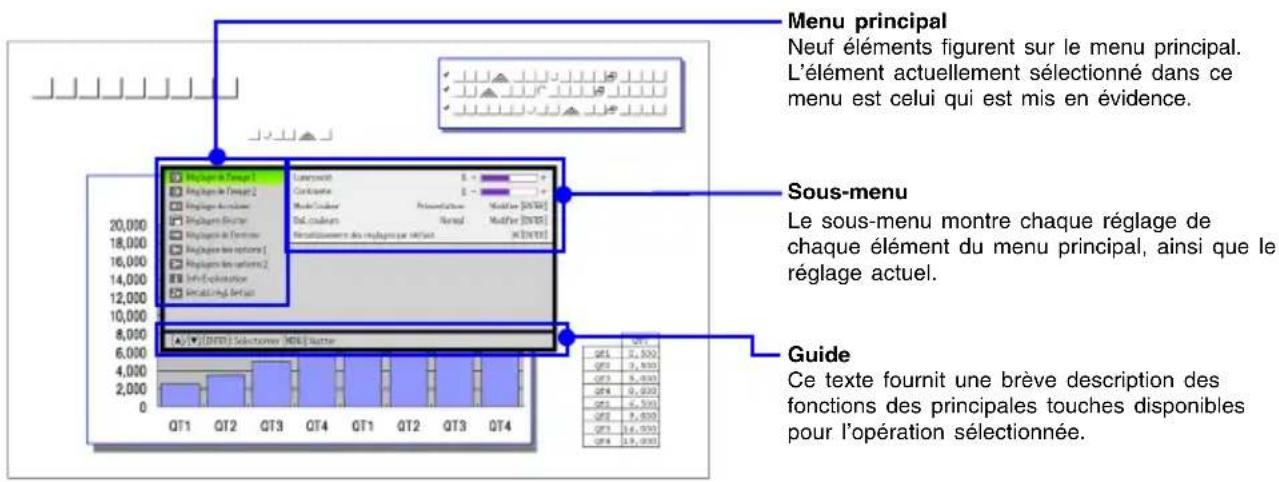

Affichage du menu de configuration .... 15

Paramétrage du menu de configuration....15

Exemple du menu de configuration de base....16

Mise en marche instantanée .... 18

Code protégeant le projecteur.... 19

Saisie d'un code....19

Utilisation du code....19

Saisie du code à la mise sous tension du projecteur....21

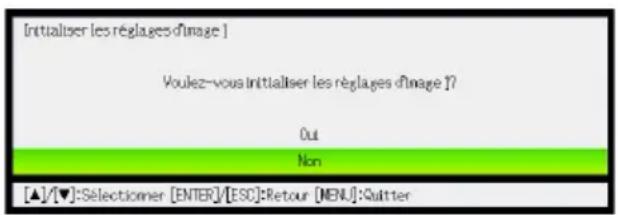

Rétablissement des réglages par défaut du projecteur.... 22

Contenu du menu de configuration 23

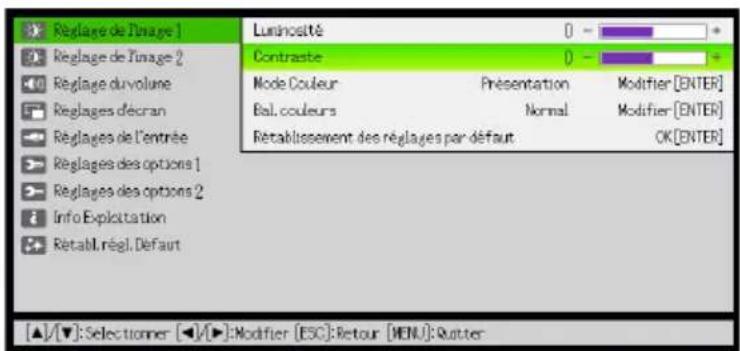

Menu principal Réglage de l'image 1....24

Menu principal Réglage de l'image 2....25

Menu principal Réglage du volume....26

Menu principal Réglages d'écran....27

Menu principal Réglages de l'entrée....29

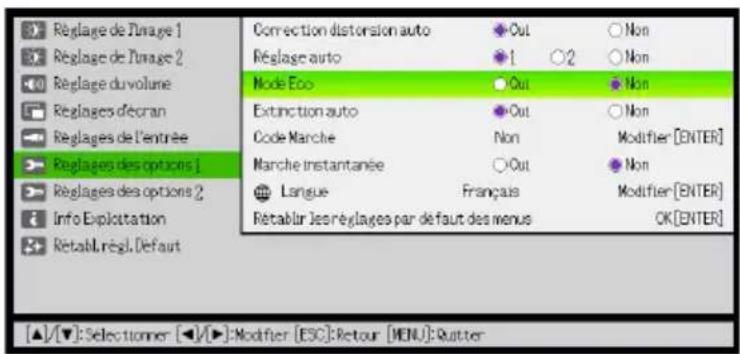

Menu principal Réglages des options 1 ....30

Menu principal Réglages des options 2....32

Menu principal Info Exploitation 33

Menu principal Rétabl. régl. Défaut....34

Entretien du projecteur.... 35

Nettoyage du projecteur.... 35

Nettoyage de l'extérieur du projecteur ....35

Nettoyage de l'objectif....35

Nettoyage des entrées et sorties d'air 36

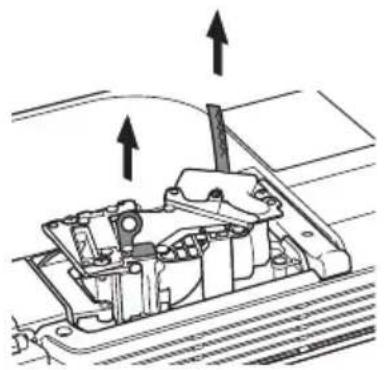

Remplacement de la lampe 37

Pour vérifier la durée de service actuelle de la lampe 37

Quand remplacer la lampe....37

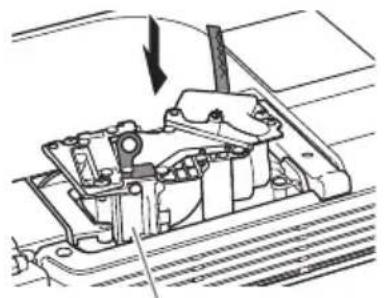

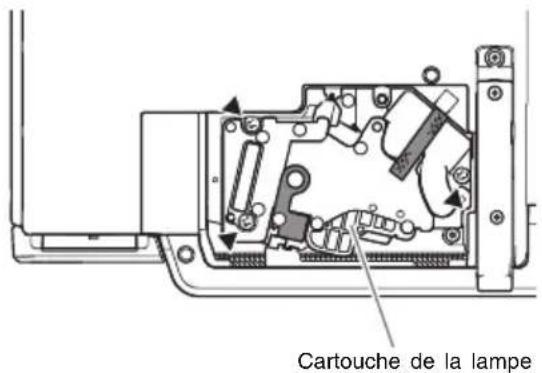

Remplacement de la lampe 38

Pour remplacer la lampe....39

Remise à zéro de la durée de la lampe 40

Pour remettre à zéro la durée de la lampe....40

Pour remettre à zéro la durée de la lampe après expiration de sa durée de service 41

Témoins d'erreur et messages d'avertissement...... 42

Annexe 45

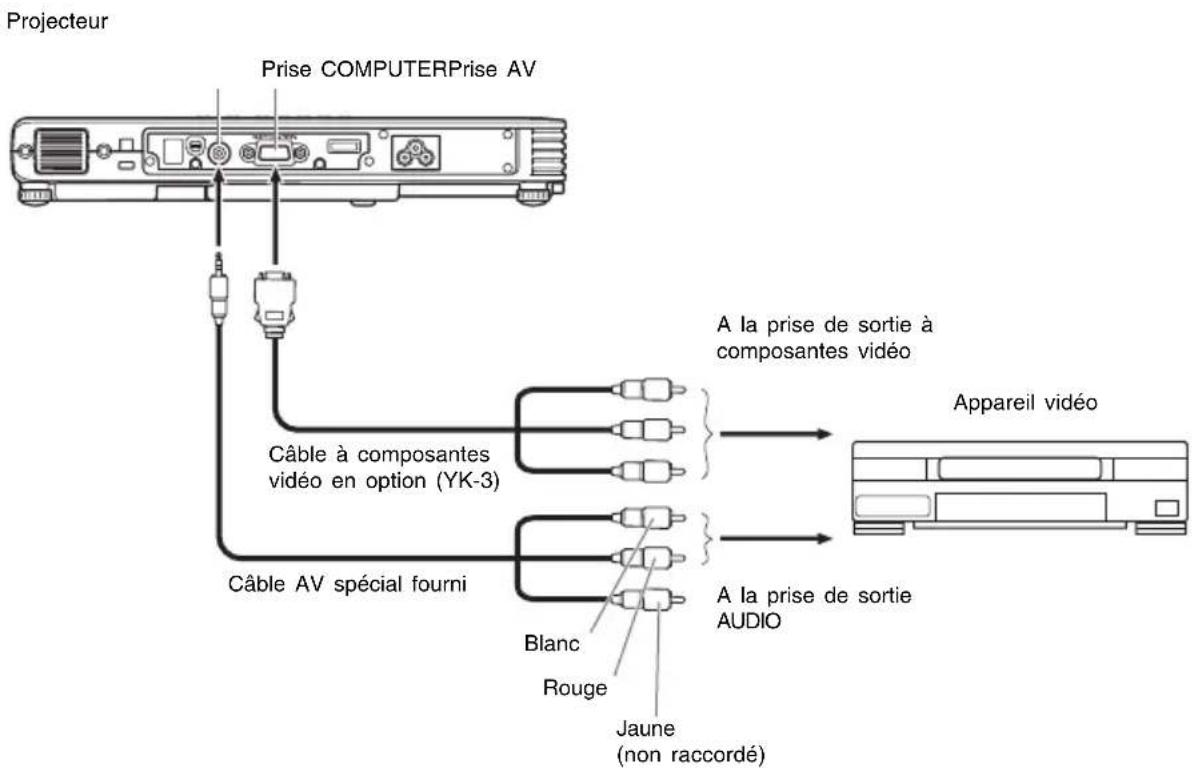

Raccordement à un appareil pourvu d'une prise de sortie à composantes vidéo.... 45

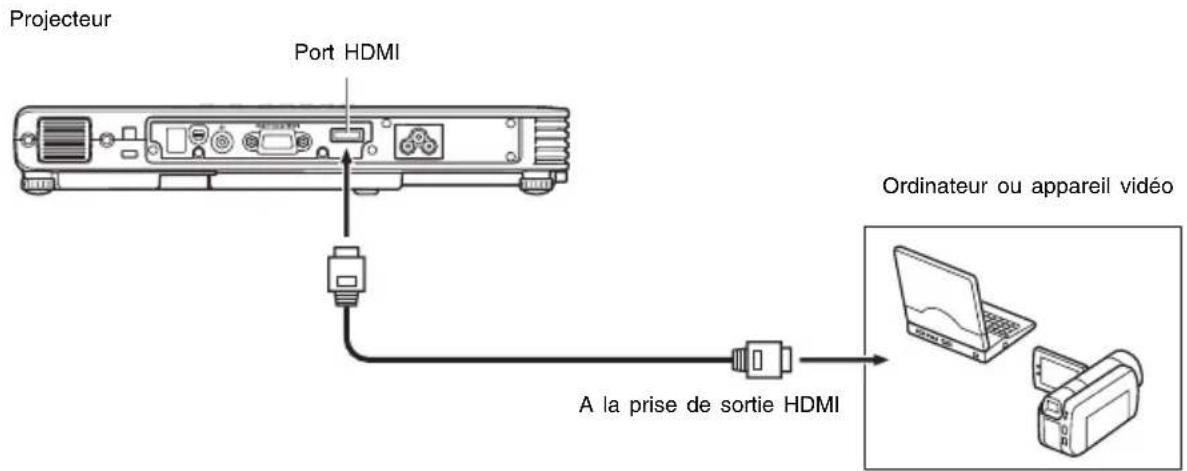

Raccordement de la sortie HDMI d'un appareil vidéo ou d'un ordinateur au projecteur 46

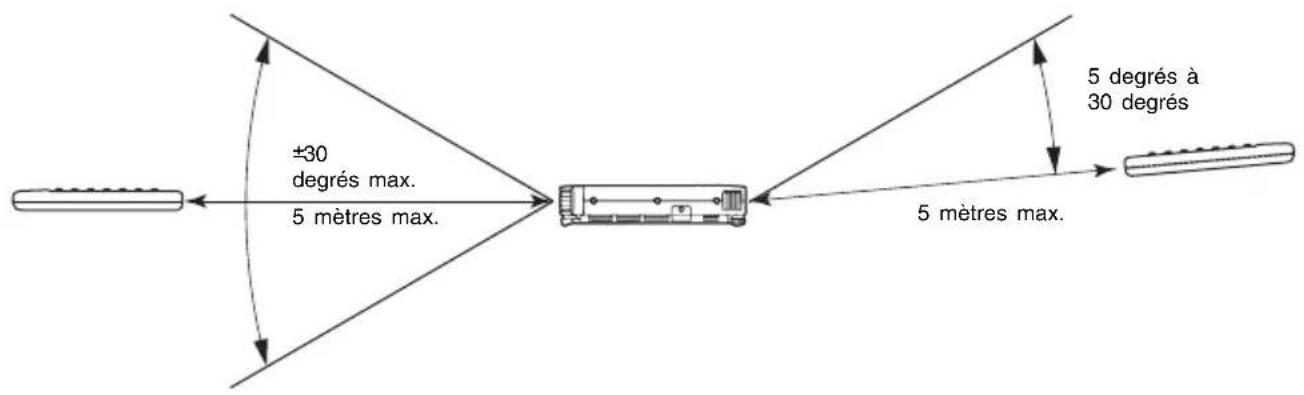

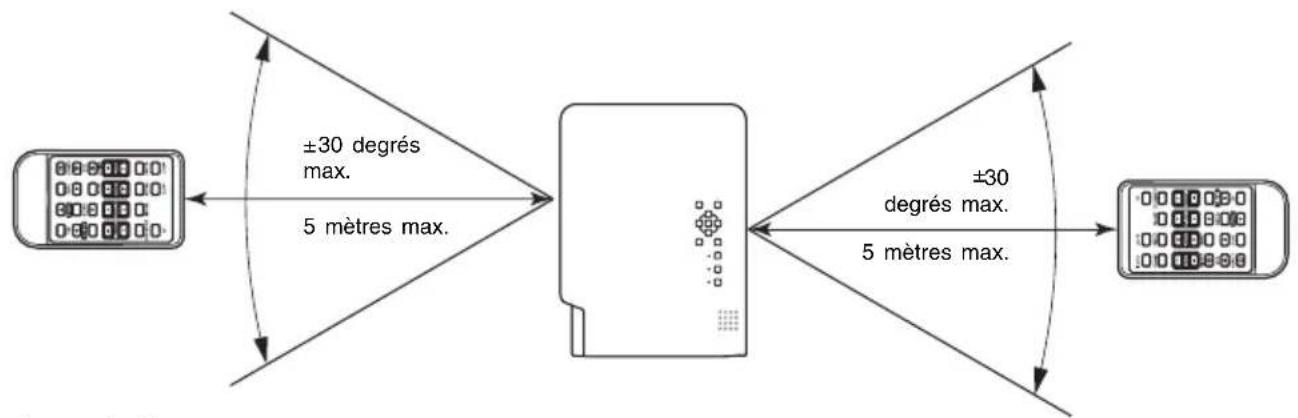

Portée des signaux de la télécommande 47

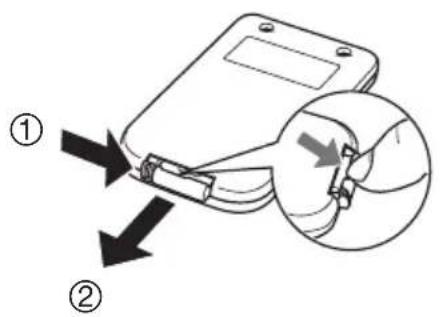

Remplacement de la pile de la télécommande 48

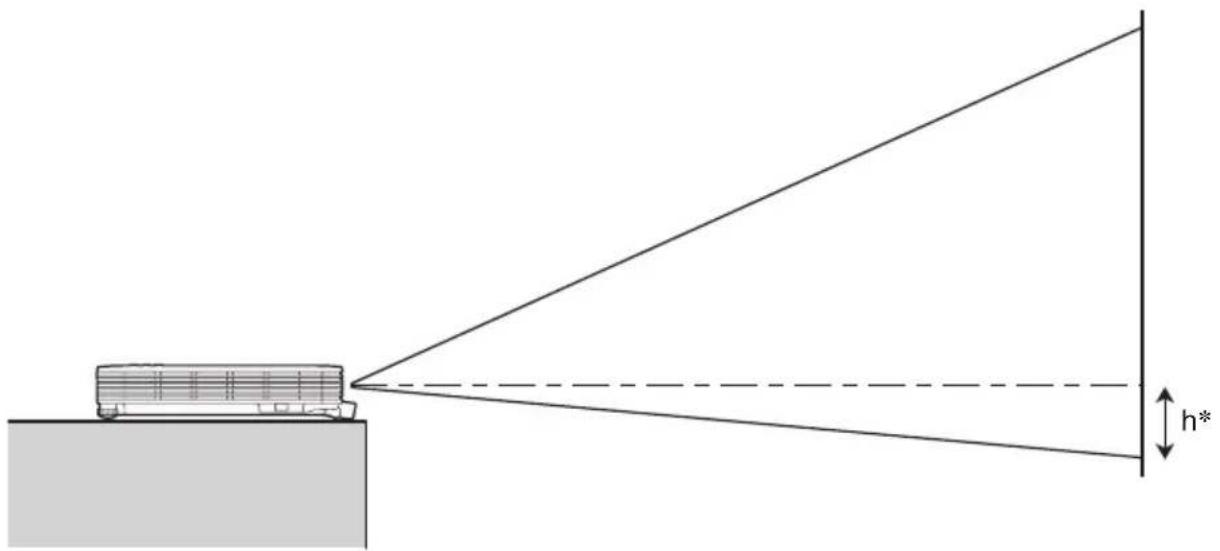

Distance de projection et taille de l'écran.... 49

Réglage de format et image projetée.... 50

Signaux admis.... 52

A propos de ce manuel...

• Ce manuel présuppose que vous vous êtes familiarisé avec le “Mode d’emploi (Fonctionnement de base)” séparé.
• Toutes les opérations mentionnées dans ce manuel s'effectuent à l'aide de la télécommande fournie avec le projecteur. Les touches suivantes du projecteur peuvent aussi être utilisées à la place de celles de la télécommande : [MENU], [▲], [▼], [►], [◀], [ENTER], [ESC] [⏻], [INPUT], [AUTO], [ZOOM +], [ZOOM −], [FOCUS ▲], [FOCUS ▼].

Pour effectuer cette opération sur la télécommande :	Utilisez cette touche du projecteur :
[ENTER] Touche au centre des touches directionnelles
[ZOOM +], [ZOOM -]	Touche [ZOOM] avec les touches [▶] et [◀] (ou [▲] et [▼])
[FOCUS ▲], [FOCUS ▼]	Touche [FOCUS] avec les touches [▲] et [▼] (ou [▶] et [◀])

Aperçu du projecteur

Cette section décrit les caractéristiques du projecteur et explique les fonctions des touches du projecteur et de la télécommande.

Caractéristiques et principales fonctions du projecteur

- Fin et compact :

De la taille d'un classeur B5 et de 32 mm d'épaisseur seulement (à sa partie la plus fine), ce projecteur est assez compact pour pouvoir être installé ou utilisé à n'importe quel endroit.

• Résolution WXGA :

Ce projecteur est le premier de la série des projecteurs CASIO Super Slim à prendre en charge la résolution WXGA (1280 × 800) et à permettre un affichage optimal des contenus formatés pour les grands écrans actuels. Il est parfaitement adapté à la projection d'images depuis les ordinateurs portables à grand écran et les sources vidéo HD.

- Entrée vidéo/audio HDMI :

L'entrée HDMI (High Definition Multimedia Interface) permet une connectivité directe avec les ordinateurs portables, les appareils vidéo HD, les lecteurs Blu-ray Disc, les consoles de jeux et les appareils utilisés pour la projection d'images avec son dans la mesure où ils sont pourvus d'une interface HDMI.

- Projection grande portée, à partir de 0,84 mètre :

Le zoom 2X grand angle permet la projection même dans les salles où la distance entre le projecteur et l'écran est très limitée. La distance de projection minimale est de 1,7 mètre même sur un écran de 60 pouces de largeur.

- Un choix de sources varié :

Les signaux d'ordinateur RVB, les signaux vidéo composites, les signaux à composantes vidéo (Y-Cb/P-Cr/Pr) et HDMI audio/vidéo sont tous pris en charge.

- Mise en marche instantanée :

Le projecteur peut être programmé pour se mettre automatiquement sous tension et projeter l'image dès qu'il est branché sur une prise secteur. Pas de perte de temps à faire des réglages ni d'attente inutile du public.

- Pointeur :

La télécommande peut être utilisée pour sélectionner le type de pointeur souhaité pendant la projection.

Touches du projecteur et touches de la télécommande

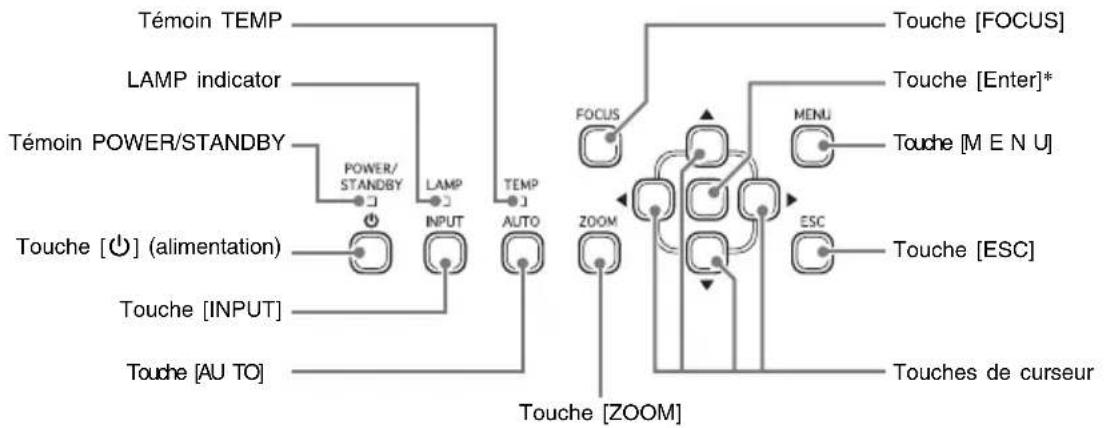

Touches du projecteur et panneau de témoins

- La touche de validation du projecteur n'a pas de caractère imprimé dessus. Lorsque [ENTER] est indiqué dans ce manuel, cela signifie que vous devez appuyer sur la touche de validation du projecteur ou sur la touche [ENTER] de la télécommande.

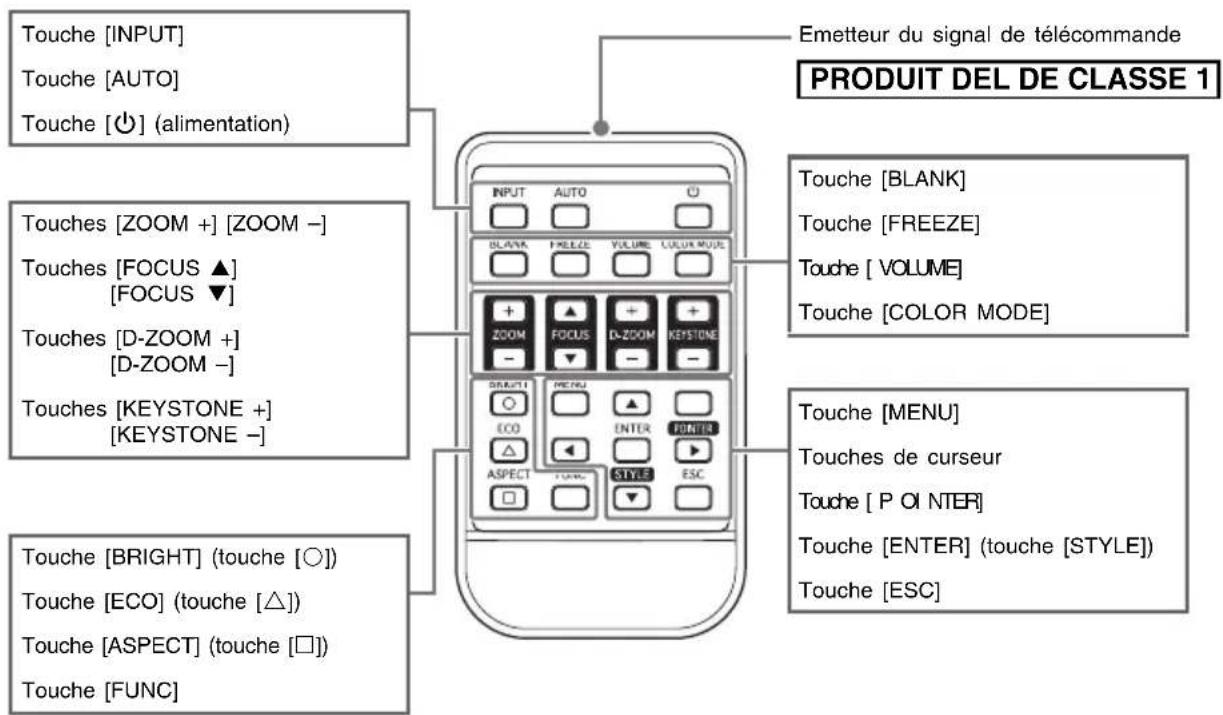

Touches de la télécommande

Touche [INPUT] Touche [AUTO] Touche [○] (alimentation) Emetteur du signal de télécommande PRODUIT DEL DE CLASSE 1 Touche [BLANK] Touche [FREEZE] Touche [VOLUME] Touche [COLOR MODE] Touche [MENU] Touches de curseur Touche [P OI NTER] Touche [ENTER] (touche [STYLE]) Touche [ESC] Touche [BRIGHT] (touche [○]) Touche [ECO] (touche [△]) Touche [ASPECT] (touche [□]) Touche [FUNC]

Important!

Pour éviter d'user la pile, faites attention à ce qu'aucun objet n'appuie sur les touches de la télécommande lorsque vous ne l'utilisez pas.

Fonctionnalités pendant la projection

Cette section décrit les différentes opérations pouvant être effectuées pendant la projection.

Manipulation de l'image

Vous pouvez effectuer les manipulations suivantes pendant la projection d'une image :

• Réglage de la luminosité de l'image
• Sélection du mode Couleur
• Agrandissement/réduction de l'image
• Coupure momentanée de l'image et projection d'un écran noir ou bleu ou d'un logo
• Arrêt sur image
• Affichage d'un pointeur sur l'image projetée
• Changement de format

Réglage de la luminosité de l'image

Pour régler la luminosité de l'image

1 Appuyez sur la touche [BRIGHT].

- La fenêtre de réglage de la luminosité s'affiche.

Luminosité 0 - + [◀]/[▶]:Modifier [ESC]:Quitter

2 Utilisez les touches [◀] et [▶] pour régler la luminosité de l'image.
3 Pour masquer la fenêtre, appuyez sur la touche [ESC].

Sélection du mode Couleur

Vous avez le choix entre cinq modes couleur pour améliorer l'image en fonction de son contenu et des conditions de projection.

Pour changer le mode Couleur

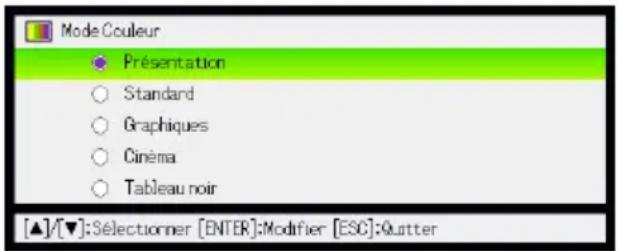

1 Appuyez sur la touche [COLOR MODE].

- La fenêtre de sélection du mode Couleur s'affiche. Le mode sélectionné est celui dont le bouton est sélectionné (plein).

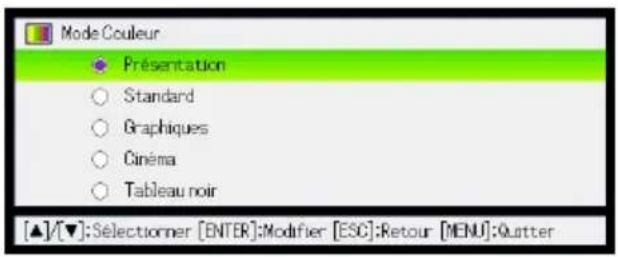

Mode Couleur Présentation Standard Graphiques Cinéma Tableau noir [▲]/[▼]: Sélectionner [ENTER]: Modifier [ESC]: Quutter

2 Utilisez les touches [▼] et [▲] pour mettre en évidence le mode Couleur que vous voulez sélectionner, puis appuyez sur la touche [ENTER].

• Le bouton juxtaposé au nom du mode Couleur est sélectionné.
• Pour le détail sur chaque mode Couleur, voir “Mode Couleur” dans “Menu principal Réglage de l'image 1” à la page 24.

3 Pour masquer la fenêtre, appuyez sur la touche [ESC].

Agrandissement/réduction de l'image

1 Appuyez sur la touche [D-ZOOM +].

- Le centre de l'image projetée est agrandi d'un incrément.

2 Pour agrandir encore plus le centre de l'image projetée, appuyez une nouvelle fois sur la touche [D-ZOOM +]. Pour le réduire, appuyez sur la touche [D-ZOOM -].

- À chaque pression de [D-ZOOM +] l'image est agrandie (le facteur d'agrandissement augmente) tandis qu'à chaque pression de [D-ZOOM -] l'image est réduite. Maintenez la pression sur l'une ou l'autre touche pour changer en continu de facteur d'agrandissement.

3 Lorsque l'image est agrandie, utilisez [▲], [▼], [◀] et [▶] pour voir ses autres parties.

4 Pour quitter cette opération, appuyez sur la touche [ESC].

Coupure momentanée de l'image projetée

1 Appuyez sur la touche [BLANK].

- La source de l'image projetée est momentanément coupée et un écran noir apparaît à la place.

2 Pour rétablir la source et continuer à projeter l'image, appuyez sur la touche [BLANK] (ou sur la touche [ESC]).

Remarque

Vous pouvez choisir de projeter un écran noir ou bleu, ou bien un logo. Pour le détail à ce sujet, reportez-vous à “Ecran blanc” dans “Menu principal Réglages d’écran” à la page 28.

Arrêt sur image

La touche [FREEZE] sert à faire un arrêt sur image pendant la projection.

Pour faire un arrêt sur l'image projetée

1 Pendant la projection d'une image, appuyez sur la touche [FREEZE].

- L'image projetée au moment où vous appuyez sur [FREEZE] est capturée et s'enregistre dans la mémoire du projecteur. Elle reste ensuite projetée sur l'écran.

2 Pour revenir à l'image de la source, appuyez sur la touche [ESC].

Affichage d'un pointeur sur l'image projetée

Vous avez le choix entre différents styles de pointeurs, flèches comprises, qui peuvent être affichés sur l'image projetée. Les pointeurs peuvent être utilisés pendant une présentation pour indiquer ou souligner une partie précise de l'image.

Remarque

Si vous avez corrigé la distorsion de l'image, selon le type de pointeur utilisé, le pointeur peut ne pas s'afficher correctement. Dans ce cas, utilisez [KEYSTONE +] ou [KEYSTONE -] pour ramener la valeur de la correction à zéro.

Pour afficher un pointeur sur l'image

1 Appuyez sur la touche [POINTER].

• Un pointeur apparaît sur l'image.
• Vous pouvez aussi utiliser le menu de configuration pour spécifier le type de pointeur qui apparaît lorsque vous appuyez sur la touche [POINTER]. Pour le détail, reportez-vous à "Pointeur" dans "Menu principal Réglages des options 2" à la page 32.

2 Utilisez les touches de curseur pour positionner le pointeur à l'endroit souhaité.

- Pour déplacer le curseur plus rapidement maintenez le doigt sur la touche de curseur.

3 Pour modifier le pointeur comme indiqué ci-dessous, appuyez sur la touche [STYLE].

Ce type de pointeur : Peut être	changé de la façon suivante avec [STYLE] :
	Alternance entre clignotement et sans clignotement

Pour sélectionner le type de pointeur

1 Appuyez sur la touche [POINTER] pour afficher le pointeur.
2 Continuez d'appuyer sur la touche [POINTER] jusqu'à ce que le pointeur souhaité apparaisse.

- A chaque pression du doigt sur la touche [POINTER], les types de pointeurs disponibles changent.

Pour dégager le pointeur de l'image

Appuyez sur la touche [ESC].

Changement du format de l'image projetée

Utilisez la touche [ASPECT] pour changer le format de l'image projetée."

Lorsque la source d'entrée est un signal :	A chaque pression sur [ASPECT], les réglages suivants défilent :
VIDEO, à composantes ou HDMI (DTV)	Normal → 16:9 → Boîte aux lettresLorsque la source d'entrée est soit un signal à composantes soit un signal HDMI (DTV) de format 16:9, l'image projetée est automatiquement de format 16:9. Une pression sur la touche [ASPECT] n'a aucun effet.
RVB ou HDMI (PC)	Normal → Plein → Réel

Pour le détail sur la signification des réglages “Normal”, “16:9”, “Boîte aux lettres”, “Plein” et “Réel”, voir “Format” dans le “Menu principal Réglages d’écran” (page 27).

Remarque

• Pour le détail sur la façon dont le réglage de format affecte l'image projetée, voir "Réglage de format et image projetée" (page 50).
• Vous pouvez aussi changer de format par le menu de configuration. Pour le détail, reportez-vous à “Format” dans “Menu principal Réglages d’écran” à la page 27.

Important!

Il faut savoir que l'agrandissement ou la réduction de la taille d'une image avec la touche [ASPECT] dans un but commercial ou pour une présentation publique peut être contraire à la législation protégeant les droits du propriétaire de l'image originale.

Réglage du volume

Vous pouvez utiliser les touches de la télécommande pour régler le volume du son fourni par le haut-parleur du projecteur.

Pour régler le volume

1 Sur la télécommande, appuyez sur la touche [VOLUME].

- L'écran [Volume] apparaît au centre de l'image projetée.

Volume 16 - [◀]/[▶]:Modifier [ENTER]:Silencieux [ESC]:Quitter

2 Appuyez sur la touche [▶] pour augmenter le volume, ou sur la touche [◀] pour réduire le volume.
3 Lorsque le réglage est comme vous voulez, appuyez sur la touche [ESC].

- L'écran [Volume] disparaît.

Remarque

• Vous pouvez aussi utiliser le menu de configuration pour régler le volume. Pour le détail, voir “Menu principal Réglage du volume” à la page 26.
• Une pression sur la touche [VOLUME] ne permet pas d'afficher l'écran [volume] si aucun signal audio n'est fourni au port HDMI pendant la projection d'un signal HDMI.

Pour couper le son

1 Sur la télécommande, appuyez sur la touche [VOLUME].
2 Appuyez sur la touche [ENTER].

- Le son du haut-parleur est coupé.

3 Pour rétablir le son, appuyez une nouvelle fois sur la touche [VOLUME].

Mode Eco

Vous pouvez utiliser le mode Eco pour réduire la luminosité de la lampe. Le ventilateur du projecteur tournera moins vite et sera moins bruyant.

Utilisez le mode Eco lorsque vous voulez que le projecteur soit avant tout silencieux, mais ne l'utilisez pas si vous voulez obtenir une luminosité maximal.

Pour sélectionner le mode Eco

Appuyez sur [ECO] pour mettre en ou hors service le mode Eco.

Utilisation de la touche [FUNC]

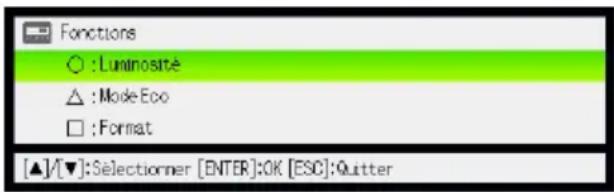

La touche [FUNC] permet d'afficher le menu suivant.

Fonctions ○ :Luminosité △ :Mode Eco □ :Format [▲]/[▼]:Sélectionner [ENTER]:OK [ESC]:Quitter

Ce menu peut être utilisé pour effectuer les opérations suivantes.

- Régler la luminosité de l'image

Mettez en évidence “Luminosité” puis appuyez sur la touche [ENTER].

- C'est la même chose que lorsque vous appuyez sur la touche [BRIGHT] (touche) indiquée à la page 8.

- Mettre en ou hors service le mode Eco

Mettez en évidence Mode Eco, puis appuyez sur la touche [ENTER].

- C'est la même chose que lorsque vous appuyez sur la touche [ECO] (touche △) indiquée à la page 13.

- Sélectionner le format de l'image projetée

Mettez "Format" en évidence puis appuyez sur la touche [ENTER].

- C'est la même chose que lorsque vous appuyez sur la touche [ASPECT] (touche □) indiquée à la page 12.

Paramétrage avancé du projecteur

Le menu de configuration du projecteur peut être utilisé pour régler les paramètres avancés.

Utilisation du menu de configuration de base

Affichage du menu de configuration

La touche [MENU] affiche le menu suivant au centre de l'écran de projection.

Menu principal Neuf éléments figurent sur le menu principal. L'élément actuellement sélectionné dans ce menu est celui qui est mis en évidence. Sous-menu Le sous-menu montre chaque réglage de chaque élément du menu principal, ainsi que le réglage actuel. Guide Ce texte fournit une brève description des fonctions des principales touches disponibles pour l'opération sélectionnée.

Pour sortir du menu de configuration

Appuyez sur la touche [MENU].

Paramétrage du menu de configuration

1 Appuyez sur la touche [MENU] pour afficher le menu de configuration.
2 Utilisez les touches [▼] et [▲] pour sélectionner l'élément du menu principal que vous voulez mettre en surbrillance.
3 Appuyez sur la touche [ENTER].
4 Utilisez les touches [▼] et [▲] pour sélectionner l'élément du sous-menu souhaité en le mettant en évidence.
5 Effectuez l'opération nécessaire sur l'écran d'éléments du sous-menu sélectionné.
- Le guide vous indique ce qu'il faut faire pour paramétrer chaque élément.
6 Pour revenir au menu principal depuis le sous-menu, appuyez sur la touche [ESC].
7 Pour sortir du menu de configuration, appuyez sur la touche [MENU].

Exemple du menu de configuration de base

La marche à suivre est la suivante pour les trois réglages ci-dessous :

• Réglage de l'image 1 → Contraste
- Réglage de l'image 1 → Mode Couleur
- Réglages des options 1 → Mode Eco

Remarque

• Certains paramètres du menu de configuration ne peuvent pas être changés si aucun signal n'est transmis au projecteur. C'est pourquoi le menu de configuration doit être paramétré quand une source est sélectionnée et projetée.
• Cet exemple ne présente que les étapes de base. Pour un complément d'informations, reportez-vous au "Contenu du menu de configuration" à la page 23.

Pour paramétrer "Réglage de l'image 1 → Contraste"

1 Appuyez sur la touche [MENU] pour afficher le menu de configuration.
2 Comme "Réglage de l'image 1" est initialement sélectionné sur le menu principal, il suffit d'appuyer sur la touche [ENTER].
3 Appuyez une fois sur la touche [▼] pour sélectionner "Contraste".

Réglage de l'image 1 Lunincosité 0 - Contraste 0 - + Contraste Node Couleur Présentation Modifier [ENTER] Bal. couleurs Normal Modifier [ENTER] Rétablissement des réglages par défaut OK [ENTER] Réglages de l'entrée Réglages des options 1 Réglages des options 2 Info Exploitation Rétabl. régl. Défaut [▲]/[▼]:Selectionner [◀][▶]:Modifier [ESC]:Retour [MENU]:Rutter

4 Utilisez les touches [◀] (plus clair) et [▶] (moins clair) pour régler le contraste.

Pour paramétrer "Réglage de l'image 1 → Mode Couleur"

5 Appuyez une fois sur la touche [▼] pour sélectionner "Mode Couleur".
6 Appuyez sur la touche [ENTER].

- Le menu du mode Couleur apparaît.

Mode Couleur • Présentation ○ Standard ○ Graphiques ○ Cinéma ○ Tableau noir [▲]/[▼]: Sélectionner [ENTER]: Modifier [ESC]: Retour [MENU]: Quitter

7 Utilisez les touches [▲] et [▼] pour sélectionner le mode Couleur souhaité, puis appuyez sur la touche [ENTER].
8 Après avoir sélectionné le mode Couleur souhaité, appuyez sur la touche [ESC].

Pour paramétrer "Réglages des options 1 → Mode Eco"

9 Appuyez sur la touche [ESC].
10 Appuyez cinq fois sur la touche [▼] pour sélectionner “Réglages des options 1”.
11 Appuyez sur la touche [ENTER].
12 Appuyez deux fois sur la touche [▼] pour sélectionner "Mode Eco".

Réglage de l'image 1 Réglage de l'image 2 Réglage du volume Réglages décran Réglages de l'entrée Réglages des options 1 Réglages des options 2 Info Exploitation Rétail, régl, Défaut Correction distorsion auto Réglage auto Node Eco Extinction auto Code Marche Marche instantanée Langue Rétablir les réglages par défaut des menus ● Out ● 1 ○2 ○ Out ○ Out ○ Out ○ Out ○ Out ○ Out ○ Out ○ Out ○ Out ○ Out ○ Out ○ Out ○ Out ○ Out ○ Out ○ Out ○ Out ○ Out ○ Out ○ Out ○ Out ○ Out ○ Out ○ Out ○ Out ○ Out ○ Out ○ Out ○ Out ○ Out ○ Out ○ Out ○ Out ○ Out

13 Utilisez les touches [◀] et [▶] pour sélectionner "Oui" ou "Non".
14 Lorsque vous avez terminé, appuyez sur la touche [MENU] pour sortir du menu de configuration.

Mise en marche instantanée

Vous pouvez programmer le projecteur pour qu'il se mette directement en marche dès que vous le branchez sur une source d'alimentation. Grâce à cette fonction il est inutile d'appuyer sur la touche [⏻] (alimentation). Pour valider la mise en marche instantanée, affichez le menu de configuration, puis réglez le paramètre "Marche instantanée" sur "Oui".

Important!

z Lorsque la mise en marche instantanée est validée, ne laissez pas le projecteur branché sur une prise secteur lorsqu'il est éteint, sinon la lampe risque de s'allumer automatiquement lorsque l'alimentation est fournie après une coupure de courant, un déclenchement du disjoncteur, etc.

Remarque

z La en marche instantanée allume le projecteur automatiquement dès qu'il est raccordé à une prise secteur. Le temps de préparation avant la projection en est considérablement réduit. Notez toutefois que la séquence de mise en marche actuelle (Etat de veille → Mise sous tension → Préchauffage → Début de la projection) du projecteur est la même, que la fonction de mise en marche instantanée soit validée ou non. La seule différence est la façon dont la séquence est déclenchée (par le raccordement ou par une pression sur la touche [⏻]). Pour le détail sur la séquence de mise en marche du projecteur lors du raccordement à une prise secteur, reportez-vous à “Pour mettre le projecteur en marche” dans le “Mode d’emploi (Fonctionnement de base)” séparé.

z Pour le détail sur le réglage de la mise en marche instantanée, reportez-vous à "Marche instantanée" dans "Menu principal Réglages des options 1" à la page 31.

Code protégeant le projecteur

Le code sert à interdire l'emploi du projecteur aux personnes non autorisées. Vous pouvez imposer la saisie du code à la mise sous tension du projecteur, et si nécessaire ce code peut être changé. Pour paramétrer cette fonction utilisez le menu de configuration "Réglages des options 1 → Code Marche".

Saisie d'un code

Le code de votre projecteur n'est pas une suite de lettres ou de nombres mais une suite de touches de la télécommande devant être pressées. Par exemple la suite de touches spécifiée en usine comme code est la suivante.

[INPUT][AUTO][BLANK][FREEZE][▲][▼][◀][▶]

Utilisation du code

Veuillez noter les précautions à prendre lorsque vous utilisez un code.

• Le code empêche une tierce personne d'utiliser le projecteur. Il ne protège pas contre le vol.
• La première fois que vous activez cette fonction, vous devez spécifier le code enregistré en usine. Dès que possible, changez ce code après avoir activé cette fonction.
• Souvenez-vous que le code doit être spécifié sur la télécommande. Faites très attention de ne pas perdre la télécommande.
• Vous ne pourrez pas spécifier le code si la pile de la télécommande est vide. Remplacez la pile dès que possible lorsqu'elle commence à faiblir.

Si vous avez oublié votre code...

Vous ne pourrez pas utiliser le projecteur si vous oubliez le code. Vous devrez apporter les deux articles suivants à votre distributeur CASIO pour faire invalider le code. Notez bien que ce service n'est pas gratuit.

1. Votre carte d'identité (originale ou copie de votre permis de conduire, etc.)
2. Projecteur

Le distributeur CASIO n'invalidera pas le code du projecteur si vous ne lui apportez pas ces deux articles.

Conservez aussi la garantie du projecteur en lieu sûr.

Important!

L'invalidation du code par votre distributeur aura pour effet de rétablir les réglages par défaut du projecteur, à l'exception de la durée de la lampe.

Notez votre code quelque part !

Vous ne pourrez pas utiliser le projecteur si vous oubliez le code. Il est conseillé d'écrire le code sur un carnet ou autre pour l'avoir à portée de main en cas d'oubli.

Pour changer le code

1 Appuyez sur la touche [MENU] pour afficher le menu de configuration.
2 Utilisez la touche [▼] pour sélectionner “Réglages des options 1” puis appuyez sur la touche [ENTER].
3 Utilisez la touche [▼] pour sélectionner "Code Marche", puis appuyez sur la touche [ENTER].

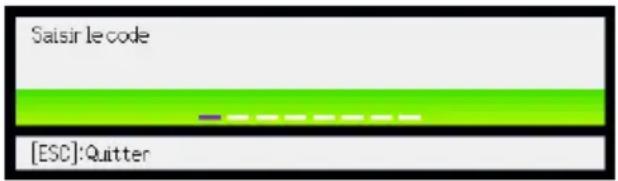

- Une boîte de dialogue vous demandant de saisir le code actuel s'affiche.

Saisir le code [ESC]: Quitter

4 Saisissez le code actuel.

- Si le projecteur est encore protégé par le code par défaut, tapez sur les touches suivantes.

[INPUT][AUTO][BLANK][FREEZE][▲][▼][◀][▶]

5 Après avoir saisi le code actuel, appuyez sur la touche [ENTER].

- L'écran de spécification du code de mise en marche apparaît.

6 Utilisez la touche [▼] pour sélectionner "Changer le code", puis appuyez sur la touche [ENTER].

- La boîte de dialogue vous demandant de saisir le nouveau code apparaît.

7 Spécifiez une suite de huit touches au maximum.

- Vous pouvez utiliser les touches suivantes comme code. [INPUT], [AUTO], [BLANK], [FREEZE], [VOLUME], [COLOR MODE], [D-ZOOM +], [D-ZOOM -], [KEYSTONE +], [KEYSTONE -], [MENU], [POINTER], [○], [△], [□], [▲], [▼], [◀], [▶], [FUNC]

8 Après avoir saisi le nouveau code, appuyez sur la touche [ENTER].

- Une boîte de dialogue vous demandant de confirmer le code apparaît.

9 Spécifiez une nouvelle fois le code saisi à l'étape 7, puis appuyez sur [ENTER].

• Le message “Votre nouveau code a été enregistré.” indique que le code a bien changé. Appuyez sur la touche [ESC].
• Si le code saisi à cette étape est différent du code saisi à l'étape 7, le message "Le code saisi est faux." apparaît. Appuyez sur la touche [ESC] pour revenir à l'étape 7.

Pour activer ou désactiver la protection par le code

1 Affichez l'écran de spécification du code de mise en marche en effectuant les opérations 1 à 5 de "Pour changer le code" à la page 20.

- A ce moment assurez-vous que “Code Marche” est sélectionné sur l’écran de spécification du code de mise en marche.

2 Utilisez les touches [◀] et [▶] pour sélectionner "Oui" ou "Non".

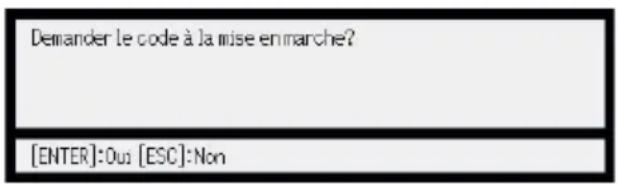

- Lorsque vous changez le réglage du code de "Non" à "Oui", la boîte de dialogue de confirmation suivante apparaît.

Demander le code à la mise en marche? [ENTER]:Ous [ESC]:Non

Appuyez sur la touche [ENTER] pour confirmer la protection par le code ou sur [ESC] pour dégager la boîte de dialogue sans rien faire.

3 Lorsque vous avez terminé, appuyez sur la touche [MENU] pour sortir du menu de configuration.

Saisie du code à la mise sous tension du projecteur

Si vous allumez le projecteur lorsque la protection est activée, la boîte de dialogue du mot de passe apparaîtra sur l'écran de projection. Vous n'aurez accès aux fonctions du projecteur qu'après avoir saisi le code correct et appuyé sur la touche [ENTER].

Remarque

Vous pouvez régler la taille de l'image (touches [ZOOM +] / [ZOOM -], faire la mise au point (touches [FOCUS ▲] / [FOCUS ▼]) et éteindre le projecteur (touche [⏻]) lorsque la boîte de dialogue de saisie du code est affichée.

Rétablissement des réglages par défaut du projecteur

Vous pouvez rétablir tous les réglages par défaut d'un menu particulier ou tous les réglages du menu de configuration de la façon suivante.

Pour rétablir tous les réglages par défaut d'un menu principal particulier

1 Appuyez sur la touche [MENU] pour afficher le menu de configuration.
2 Utilisez les touches [▼] et [▲] pour sélectionner le menu principal dont vous voulez rétablir les réglages par défaut.

- Vous pouvez sélectionner les menus Réglage de l'image 1, Réglage de l'image 2, Réglage du volume, Réglages d'écran, Réglages de l'entrée, Réglages des options 1 ou Réglages des options 2.

3 Appuyez sur la touche [ENTER].
4 Utilisez la touche [▼] pour sélectionner “Rétablissement des réglages par défaut”.
5 Appuyez sur la touche [ENTER].

- Un écran de confirmation similaire au suivant apparaît.

[Initialiser les réglages d'image] Voulez-vous initialiser les réglages d'image ? Out Non [▲]/[▼]:Sélectionner [ENTER]/[ESC]:Retour [MENU]:Quitter

6 Utilisez la touche [▲] pour sélectionner "Oui".
7 Pour rétablir les réglages par défaut du menu principal, appuyez sur la touche [ENTER].

- Pour abandonner et dégager l'écran, appuyez sur [ESC] au lieu de [ENTER].

8 Lorsque vous avez terminé, appuyez sur la touche [MENU] pour sortir du menu de configuration.

Remarque

• Si vous sélectionnez Réglages des options 1 à l'étape 2, le réglage de langue et le code par défaut ne seront pas rétablis.
• Pour le détail sur la façon dont les réglages initiaux sont rétablis, reportez-vous aux explications dans “Contenu du menu de configuration” à la page 23.

Pour rétablir tous les réglages par défaut du menu de configuration

1 Appuyez sur la touche [MENU] pour afficher le menu de configuration.
2 Utilisez la touche [▼] pour sélectionner “Rétabl. régl. Défaut”, puis appuyez sur la touche [ENTER].
3 Utilisez la touche [▼] pour sélectionner le sous-menu “Rétabl. régl. Défaut”, puis appuyez sur la touche [ENTER].
- Une message de confirmation vous demandant si vous voulez initialiser les réglages apparaît.
4 Utilisez la touche [▲] pour sélectionner "Oui".
5 Pour rétablir les réglages par défaut du menu de configuration, appuyez sur la touche [ENTER].
- Tous les réglages du menu de configuration sont rétablis, sauf la langue, la durée de la lampe et le code.
- Pour abandonner sans changer les réglages, appuyez sur [ESC] au lieu de [ENTER].
6 Lorsque vous avez terminé, appuyez sur la touche [MENU] pour sortir du menu de configuration.

Contenu du menu de configuration

Cette section présente des tableaux détaillés de tous les éléments du menu de configuration. Les informations qui apparaissent dans chacune des colonnes des tableaux sont les suivantes.

Nom du paramètre

Cette colonne indique les noms des paramètres tels qu'ils apparaissent dans les sous-menus.

Entrée

Cette colonne indique la source compatible avec chaque paramètre.

Les noms de sources sont abrégés, par exemple R (entrée RVB), C (entrée à composantes vidéo), V (entrée vidéo), H (entrée HDMI (PC)) et D (entrée HDMI (DTV)). La lettre N indique que le paramètre peut être réglé même en l'absence de signal.

Valeur du réglage

La valeur du réglage indique la façon dont un réglage est mémorisé.

"Particulière pour chaque source" dans cette colonne indique que des réglages indépendants peuvent être enregistrés pour chaque source particulière. Par exemple, vous pouvez enregistrer la valeur -1 pour "Réglage de l'image 1 → Luminosité" pour l'entrée RVB et la valeur +1 pour l'entrée VIDEO.

"Unique" dans cette colonne indique qu'un seul réglage est enregistré et appliqué, quelle que soit la source.

Description

Cette colonne fournit des informations détaillées sur le paramètre et la méthode de sélection. Le réglage par défaut est indiqué par une astérisque (*).

Menu principal Réglage de l'image 1

Nom du paramètre	Entrée	Valeur du réglage	Description
Luminosité RCVHD		Particulière pour chaque source	Utilisez ce sous-menu pour régler la luminosité de l'image projetée. Une valeur élevée produit une luminosité élevée.
Contraste RCVHD		Particulière pour chaque source	Utilisez ce sous-menu pour régler le contraste de l'image projetée. Une valeur élevée produit un contraste élevé.
Netteté V		Particulière pour chaque source	Utilisez ce sous-menu pour régler la netteté des contours de l'image projetée. Une valeur élevée produit une image nette et une valeur faible produit une image plus douce.
Saturation V		Particulière pour chaque source	Utilisez ce sous-menu pour régler la saturation des couleurs de l'image projetée. Une valeur élevée augmente la saturation des couleurs.
Teinte	V	Particulière pour chaque source	Utilisez ce sous-menu pour régler la teinte de l'image projetée. Une valeur élevée rend l'image bleuâtre dans son ensemble et une valeur faible la rend rougeâtre. Ce paramètre est disponible pour un signal NTSC ou NTSC4.43.
Mode Couleur RCVHD		Particulière pour chaque source	Vous pouvez sélectionner un des cinq réglages du mode Couleur pour optimiser l'image projetée en fonction du contenu de l'image et des conditions de projection.Présentation :Utilisez ce réglage pour les présentations ordinaires dans une pièce bien éclairée.Standard :Utilisez ce réglage si voulez mettre en valeur les couleurs de votre présentation.Graphiques :Utilisez ce réglage si vous voulez que vos photos et dessins paraissent plus naturels.Cinéma :Utilisez ce réglage pour accentuer les parties sombres de vos images.Tableau noir :Utilisez ce réglage pour mieux voir l'image lors de la projection sur un tableau noir.
Bal. couleurs RCVHDFiltre antiparasite	V	Particulière pour chaque sourceParticulière pour chaque source	Ce sous-menu permet d'ajuster la balance des couleurs de l'image projetée.Préréglage :Vous avez le choix entre trois préréglages de balance des couleurs : Chaud, Normal*, Froid.Couleur :Vous pouvez régler l'intensité du rouge, du vert et du bleu de -50 à +50. L'intensité d'une couleur augmente en fonction de la valeur spécifiée. Les réglages de couleur peuvent être ajustés individuellement seulement lorsque “Normal” est sélectionné comme “Préréglage”.Ce réglage est valide lorsque VIDEO est sélectionné comme source.Normal* :Sélectionnez ce réglage lors de la projection d'un film.Elevé :Sélectionnez ce réglage lors de la projection de photos. Ce mode peut être utilisé pour projeter par exemple des photos prises par un appareil photo numérique raccordé à la borne VIDEO du projecteur.
Rétablissement des réglages par défaut	RCVHD	Particulière pour chaque source	Utilisez ce sous-menu pour rétablir tous les réglages par défaut des paramètres des sous-menus dépendant du menu principal Réglage de l'image 1.● Le rétablissement des réglages par défaut rétablit les réglages de la source actuellement sélectionnée.

Menu principal Réglage de l'image 2

Nom du paramètre	Entrée	Valeur du réglage	Description
Position verticale	RCV	Particulière pour chaque signal	Utilisez ce sous-menu pour régler la position verticale de l'image dans la zone de projection.
Position horizontale	RCV	Particulière pour chaque signal	Utilisez ce sous-menu pour régler la position horizontale de l'image dans la zone de projection.
Fréquence R		Particulière pour chaque signal	La fréquence n'est pas correcte si des bandes verticales apparaissent sur l'image projetée lorsque RVB est sélectionné comme source. Dans ce cas, utilisez ce paramètre pour régler manuellement la fréquence. Important! Si, pour une raison quelconque, le réglage de fréquence fait disparaître l'image transmise par l'ordinateur, appuyez sur la touche [AUTO] pour régler la fréquence automatiquement. L'image devrait réapparaître.
Phase RRétablissement des réglages par défaut	RCV	Particulière pour chaque signalParticulière pour chaque source	La phase n'est pas correcte si l'image projetée scintille lorsque RVB est sélectionné comme source. Dans ce cas, utilisez ce paramètre pour régler manuellement la phase.Utilisez ce sous-menu pour rétablir tous les réglages par défaut des paramètres des sous-menus dépendant du menu principal Réglage de l'image 2.● Le rétablissement des réglages par défaut rétablit les réglages de la source actuellement sélectionnée.● Les réglages par défaut des paramètres “Position verticale”, “Position horizontale”, “Fréquence” et “Phase” du menu principal “Réglage de l'image 2” peuvent être rétablis pour le type de signal actuellement sélectionné seulement (XGA/60 Hz, SXGA/60 Hz etc.) seulement.

A propos de la valeur de réglage Particulière pour chaque signal

Pour les paramètres ayant un réglage particulier pour chaque signal dans la colonne "Valeur du réglage" dans le tableau précédent, le réglage est sauvegardé pour le type de signal (XGA/60 Hz, SXGA/60 Hz, etc.) transmis au moment du réglage et non pas pour une source particulière.

Menu principal Réglage du volume

Remarque

Les opérations suivantes ne sont pas disponibles dans le menu si aucun signal audio n'est transmis au port HDMI pendant la projection d'un signal HDMI.

Nom du paramètre	Entrée	Valeur du réglage	Description
Volume RCVHDN		Particulière pour chaque source	Utilisez ce sous-menu pour régler le volume du haut-parleur du projecteur.Si vous changez ce réglage en l'absence de signal, le volume de la source actuellement sélectionnée changera.
Rétablissement des réglages par défaut	RCVHDN	Particulière pour chaque source	Utilisez ce sous-menu pour rétablir le réglage par défaut du volume.Cet élément du menu peut être exécuté même s'il n'y a pas de signal d'entrée. Si vous rétablissez le réglage de volume par défaut en l'absence de signal, le volume par défaut de la source actuellement sélectionnée sera rétabli.

Menu principal Réglages d'écran

Nom du paramètre	Entrée	Valeur du réglage	Description
Correction distorsion	RCVHDN U	nique Utilisez	ce sous-menu pour corriger la distorsion verticale de l'image projetée.
Format RCVHD		Particulière pour chaque source	Utilisez ce sous-menu pour sélectionner un réglage de format pour l'image projetée.Normal*:Projette l'image dans la taille maximale du projecteur tout en maintenant le format du signal d'entrée.Plein (Source d'entrée RVB ou HDMI (PC) seulement):Projette l'image dans la taille maximale du projecteur en agrandissant ou réduisant le signal d'entrée.Réel (Source d'entrée RVB ou HDMI (PC) seulement):Projette le signal d'entrée dans sa taille actuelle (1 point de la source d'entrée correspond à un pixel du signal de sortie du projecteur) au centre de l'écran de projection. Si la résolution du signal d'entrée est supérieure à la résolution de sortie du projecteur, la partie excédante est tronquée.16:9 (Source d'entrée VIDEO, à composantes ou HDMI (DTV) seulement):Projette l'image dans le format 16:9 (film, Hi-Vision, etc.).Lorsque cette option est sélectionnée pour la projection d'un film provenant d'un source d'entrée dont le format a été réduit de 16:9 à 4:3, l'image est projetée dans un format normal.Boîte aux lettres (Source d'entrée VIDEO, à composantes ou HDMI (DTV) seulement):Sélectionnez cette option lorsque la source d'entrée a le format Boîte aux lettres. L'image est redimensionnée à 1280 points horizontalement et projetée à 800 points verticalement à partir du centre de l'image mais conserve le format du signal d'entrée.RemarqueLorsque la source d'entrée est un signal à composantes de format 16:9, le format reste en 16:9 et ne peut pas être changé.Pour voir de quelle façon le réglage de format affecte l'image projetée, reportez-vous à “Réglage de format et image projetée” (page 50).Important!Il faut savoir que l'agrandissement ou la réduction de la taille d'une image dans un but commercial ou pour présentation publique peut être contraire à la législation protégeant les droits du propriétaire de l'image originale.
Mode de projection	RCVHDN Unique Utilisez		ce sous-menu pour spécifier si la projection doit provenir de l'avant ou de l'arrière de l'écran. Avant* : Sélectionnez cette option pour projeter de l'avant de l'écran. Arrière : Sélectionnez cette option pour projeter de l'arrière de l'écran. Ce réglage réoriente l'image projetée de l'avant horizontalement.
Montage au plafond	RCVHDN Unique Utilisez		ce sous-menu pour paramétrer le projecteur pour une installation au plafond en position inversée. Oui : Réoriente l'image projetée horizontalement et verticalement. Non* : Projette une image normale.
Ecran initial RCVHDN Unique		Utilisez ce sous-menu pour spécifier si un écran initial doit être projeté ou non à la mise sous tension du projecteur. Logo : Sélectionnez cette option pour projeter le logo du projecteur. Aucun* : Sélectionnez cette option si vous ne voulez pas afficher d'écran initial.
Ecran sans signal	RCVHDN Unique Utilisez		ce sous-menu pour spécifier ce qui doit être projeté en l'absence de signal. Bleu* : Sélectionnez cette option pour projeter un écran bleu. Noir : Sélectionnez cette option pour projeter un écran noir. Logo : Sélectionnez cette option pour projeter le logo du projecteur.
Ecran blanc RCVHDN Unique		Utilisez ce sous-menu pour spécifier ce qui doit être projeté après une pression sur la touche [BLANK]. Bleu : Sélectionnez cette option pour projeter un écran bleu. Noir* : Sélectionnez cette option pour projeter un écran noir. Logo : Sélectionnez cette option pour projeter le logo du projecteur.
Rétablir les réglages par défaut des menus	RCVHDN	Particulière pour chaque source	Utilisez ce sous-menu pour rétablir tous les réglages par défaut des paramètres des sous-menus dépendant du menu principal Réglages de d'écran. • Le rétablissement des réglages par défaut rétablit les réglages de la source actuellement sélectionnée. • Notez que les paramètres “Correction distorsion”, “Mode de projection”, “Ecran initial”, “Ecran sans signal” et “Ecran blanc” reviennent toujours à leurs réglages par défaut, quelle que la source actuellement sélectionnée.

Menu principal Réglages de l'entrée

Nom du paramètre	Entrée	Valeur de réglage	Description
Borne COMPUTER	RC N Unique		Utilisez ce sous-menu pour spécifier le type de signal transmis par la prise COMPUTER du projecteur. Auto* :Détecte automatiquement le signal transmis à la prise COMPUTER du projecteur et fait le réglage approprié.RVB :Sélectionnez cette option lorsqu'un ordinateur est raccordé à la prise COMPUTER. Pour le détail sur le raccordement d'un ordinateur, reportez-vous à “Raccordement d'un ordinateur au projecteur” dans le Mode d'emploi (Fonctionnement de base).Composantes :Sélectionnez ce réglage lorsque la prise COMPUTER du projecteur est reliée à la prise de sortie à composantes vidéo d'un appareil vidéo avec le câble à composantes vidéo YK-3 disponible en option. Pour le détail sur le raccordement, voir “Raccordement à un appareil pourvu d'une prise de sortie à composantes vidéo” à la page 45.
Signal vidéo	V N	Unique	Utilisez ce sous-menu pour spécifier le type du signal transmis par la prise AV du projecteur. Auto* :Sélectionnez cette option pour que le projecteur se règle automatiquement sur le système vidéo correspondant au signal transmis par l'appareil vidéo relié à la prise AV.NTSC / NTSC4.43 / PAL / PAL-M / PAL-N / PAL60 / SECAM :Chacune de ces options sélectionne le système vidéo correspondant. Utilisez ces réglages si vous voulez spécifier un signal vidéo particulier pour la prise AV.
Indication du nom du signal	RCVHDN Unique Utilisez		ce sous-menu pour spécifier si le nom de la source actuellement sélectionnée doit être indiqué sur l'image projetée. Oui* :Sélectionnez cette option pour afficher le nom de la source actuellement sélectionnée sur l'image projetée.Non :Sélectionnez cette option pour dégager le nom de la source.
Rétablir les réglages par défaut des menus	RCVHDN Particulière pour chaque source		Utilisez ce sous-menu pour rétablir tous les réglages par défaut des paramètres des sous-menus dépendant du menu principal Réglages d'entrée.Le rétablissement des réglages par défaut rétablit les réglages de la source actuellement sélectionnée. Notez que le paramètre “Indication du nom du signal” revient toujours à son réglage par défaut, quelle que soit la source sélectionnée.Si vous rétablissez les réglages par défaut en l'absence de signal, les réglages par défaut de la source actuellement sélectionnée seront rétablis.

Menu principal Réglages des options 1

Nom du paramètre	Entrée	Valeur de réglage	Description
Correction distorsion auto	RCVHDN U	Unique Utilisez	ce sous-menu pour activer ou désactiver la correction automatique de la distorsion.Oui* :Sélectionnez cette option pour activer la correction automatique de la distorsion.Non :Sélectionnez cette option pour désactiver la correction automatique de la distorsion.
Réglage auto	R N	Unique	Utilisez ce sous-menu pour préciser si le projecteur doit détecter le type de signal d'entrée RVB (résolution, fréquence) et ajuster l'image projetée en conséquence (Réglage auto).1* :Sélectionnez cette option pour activer le réglage auto.2 :Sélectionnez cette option pour activer le réglage auto lorsqu'un signal de 1360 × 768 ou 1400 × 1050 n'est pas projeté correctement.Non :Sélectionnez cette option pour désactiver le réglage auto.
Mode Eco RCVHDN Unique	Utilisez ce sous-menu pour mettre en ou hors service le mode Eco.Oui :Sélectionnez cette option pour réduire la luminosité de la lampe et économiser l'électricité. La vitesse du ventilateur est réduite et le projecteur plus silencieux.Non :Sélectionnez cette option pour obtenir une luminosité maximale.
Extinction auto	RCVHDN	Unique	Utilisez ce sous-menu pour activer ou désactiver l'extinction automatique. Voir “Arrêt du projecteur” dans le Mode d'emploi (Fonctionnement de base) pour le détail.Oui* :Sélectionnez cette option pour activer l'extinction automatique.Non :Sélectionnez cette option pour désactiver l'extinction automatique.
Code Marche RCVHDN Unique	Vous pouvez régler le projecteur pour qu'il ne puisse pas être mis en marche sans code. Pour le détail, reportez-vous à “Code protégeant le projecteur” à la page 19.
Marche instantanée	RCVHDN Unique Utilisez		ce sous-menu pour activer ou désactiver la marche instantanée. Voir “Mise en marche instantanée” à la page 18 pour le détail.Oui :Sélectionnez cette option pour activer la marche instantanée.Non* :Sélectionnez cette option pour désactiver la marche instantanée. Important ! Lorsque la marche instantanée est validée, le projecteur s’éteint automatiquement si aucune touche n’est pressée et aucun signal reçu dans les 10 minutes qui suivent la mise sous tension du projecteur. C’est le cas quel que soit le réglage effectué pour l’extinction automatique.
Langue RCVHDN Unique Utilisez ce sous-menu pour spécifier la langue des messages, des menus, etc.Anglais / Français / Allemand / Italien / Espagnol / Suédois / Chinois (simplifié) / Chinois (classique) / Coréen / Japonais
Rétablir les réglages par défaut des menus	RCVHDN Unique Utilisez		ce sous-menu pour rétablir tous les réglages par défaut des paramètres des sous-menus dépendant du menu principal Réglages des options 1.La langue et le mot de passe ne reviennent pas à leur réglage par défaut.Si vous rétablissez les réglages par défaut en l’absence de signal, les réglages par défaut de la source actuellement sélectionnée seront rétablis.Le paramètre “Réglage auto” revient à son réglage par défaut seulement si l’entrée RVB est sélectionnée. Tous les autres paramètres reviennent à leur réglage par défaut quelle que soit la source d’entrée sélectionnée.

Menu principal Réglages des options 2

Nom du paramètre	Entrée	Valeur de réglage	Description
Mémoire de zoom	RCVHDN U	unique Utilisez	ce sous-menu pour activer ou désactiver la mémoire de zoom. La mémoire de zoom permet de sauvegarder le réglage de zoom lorsque le projecteur est éteint, pour l'utiliser à la prochaine mise sous tension.Oui* :Sélectionnez cette option si vous voulez rétablir à la mise sous tension du projecteur le réglage de zoom valide à la mise hors tension.Non :Sélectionnez cette option si vous voulez que l'image ait sa taille maximale à la mise sous tension du projecteur.
Pointeur RCVHDN	Unique Utilisez ce sous-	lisez ce sous-	menu pour spécifier le type de pointeur qui apparaît lorsque vous appuyez sur la touche [POINTER].
Sortie audio HDMI	RCVHDN U	unique Précise	si le signal audio d'entrée doit être restitué par le haut-parleur du projecteur ou par la sortie de ligne.Haut-parleur* :Le signal audio transmis au port HDMI est restitué par le haut-parleur.Ligne :Le signal audio transmis au port HDMI est restitué par la prise AV.
Haute altitude	RCVHDN	Unique	Utilisez ce sous-menu pour activer ou désactiver le réglage de vitesse du ventilateur selon l'altitude à laquelle vous utilisez le projecteur.Oui :Sélectionnez ce réglage lorsque le projecteur est utilisé à haute altitude (1500 à 3000 mètres au-dessus du niveau de la mer) où l'air est plus rare. Ce réglage accroît l'efficacité du ventilateur.Non*:Sélectionnez ce réglage aux altitudes normales (jusqu'à 1500 mètres). Important !N'utilisez pas ce projecteur à des altitudes supérieures à 3000 mètres au-dessus du niveau de la mer.
Rétablir les réglages par défaut des menus	RCVHDN U	unique Utilisez	ce sous-menu pour rétablir tous les réglages par défaut des paramètres des sous-menus dépendant du menu principal Réglages des options 2.

Menu principal Info Exploitation

Nom du paramètre	Entrée	Valeur de réglage	Description
Signal d'entrée	RCVHDN Particulière pour chaque source		Cet élément du sous-menu indique le signal d'entrée actuellement sélectionné (RVB, Composantes ou VIDEO). “- - - -” est indiqué en l'absence de signal.
Nom du signal	RCVHD Particulière pour chaque source		Cet élément du sous-menu indique le nom du signal transmis au projecteur. Pour le détail sur les noms des signaux, reportez-vous à “Nom du signal” dans “Signaux admis” à la page 52.
Résolution	R H	Unique	Cet élément du sous-menu apparaît seulement lorsque le signal d'entrée est RVB. Il indique le nombre de pixels verticaux de la résolution du signal d'entrée RVB.
Fréquence horizontale	RCVHD Particulière pour chaque source		Cet élément du sous-menu indique la fréquence horizontale du signal d'entrée.
Fréquence verticale	RCVHD Particulière pour chaque source		Cet élément du sous-menu indique la fréquence verticale du signal d'entrée.
Système balayage	RC HD Particulière pour chaque source		Cet élément du sous-menu apparaît seulement lorsque le signal d'entrée est RVB ou à composantes et indique la fréquence de balayage du signal entrant. Un signal RVB peut être entrelacé ou non entrelacé et un signal à composantes peut être entrelacé ou progressif.
Durée de la lampe	RCVHDN Unique Cet élément du sous-menu indique la durée de service de la lampe en heures. Cette valeur vous servira de référence pour savoir si la lampe doit être ou non remplacée. Pour le détail sur le remplacement de la lampe, reportez-vous à “Remplacement de la lampe” à la page 37.
Remise à zéro de la durée de la lampe	RCVHDN Unique Utilisez		ce sous-menu pour remettre la durée de la lampe à 0 après le remplacement de la lampe. Pour le détail sur le remplacement de la lampe et la remise à zéro, reportez-vous à “Remplacement de la lampe” à la page 37.

Menu principal Rétabl. régl. Défaut

Nom du paramètre	Entrée	Valeur du réglage	Description
Durée d'exploitation	RCVHDN U	Unique Ce paramètre du sous-menu indique la durée totale de service de cet appareil. Cette durée ne peut pas être remise à zéro.
Rétabl. régl. Défaut	RCVHDN U	Unique Ce sous-menu rétablit tous les réglages par défaut de tous les sous-menus des menus principaux.Cette opération peut être effectuée quelle que soit la source actuellement sélectionnée, et même si aucun signal n'est transmis. Pour le détail sur la marche à suivre pour rétablir les réglages, reportez-vous à “Pour rétablir tous les réglages par défaut du menu de configuration” à la page 23.

Entretien du projecteur

Nettoyage du projecteur

Nettoyez régulièrement l'extérieur du projecteur, l'objectif, les entrées et les sorties d'air.

Important!

- Assurez-vous toujours que le projecteur est froid avant de le nettoyer. S'il est allumé, effectuez les opérations suivantes avant de le nettoyer.

1 Eteignez le projecteur.
2 Assurez-vous que le témoin POWER/STANDBY est orange.
3 Débranchez le cordon d'alimentation de la prise secteur et laissez le projecteur refroidir pendant 60 minutes environ.

Nettoyage de l'extérieur du projecteur

Essuyez l'extérieur du projecteur avec un chiffon doux, imprégné d'une solution d'eau et de détergent neutre. Extrayez bien tout l'excès d'eau du chiffon avant de nettoyer le coffret. N'utilisez jamais de benzène, alcool, diluant et autre produit volatil pour le nettoyage.

Nettoyage de l'objectif

Nettoyez bien l'objectif avec un tissu ou du papier soie pour objectif ou lunettes, en vente dans le commerce. Attention de ne pas rayer l'objectif lorsque vous le nettoyez.

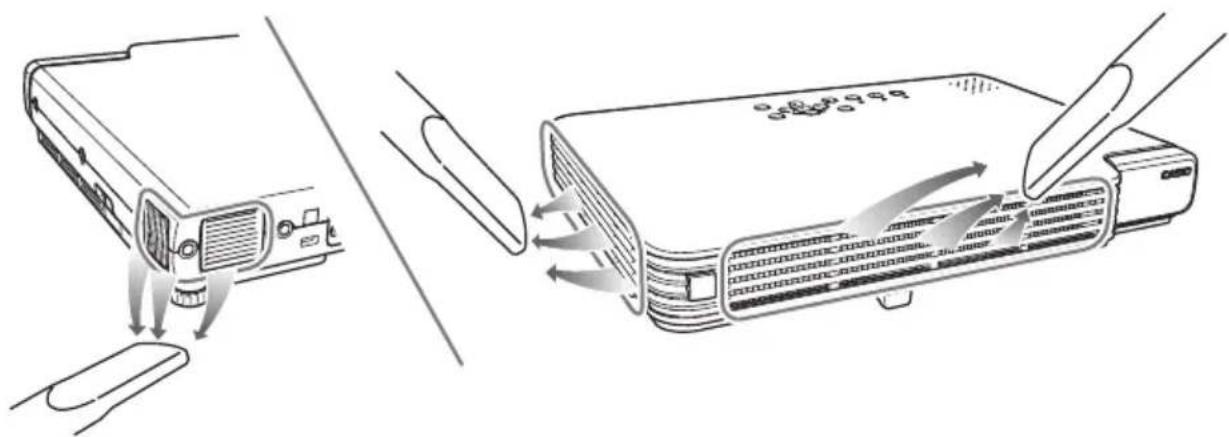

Nettoyage des entrées et sorties d'air

De la poussière et de la saleté a tendance à s'accumuler autour des entrées d'air à l'arrière et des deux côtés du projecteur. Il faut utiliser un aspirateur pour enlever la poussière ou la saleté accumulée, comme indiqué ci-dessous..

- Le projecteur peut chauffer et être endommagé si vous l'utilisez de manière interrompue sans enlever la poussière ou la saleté accumulée dans les entrées d'air.

- Dans certaines situations, de la poussière ou de la saleté peut s'accumuler autour des sorties d'air à l'avant du projecteur. Dans ce cas, nettoyez les sorties de la façon indiquée ci-dessus.

Remplacement de la lampe

Attention

- L'emploi de la lampe au-delà de sa dutée de service augmente les risques de rupture. Remplacez la lampe par une neuve dès que possible lorsque le message de remplacement apparaît.

- La lampe est un article consommable. La durée de vie moyenne d'une lampe est d'environ 2000 heures. Après 2000 heures, un message vous signale qu'il est nécessaire de remplacer la lampe. Toutefois, selon les caractéristiques de la lampe ou les conditions d'utilisation du projecteur, la lampe peut devenir sombre ou même s'éteindre complètement avant que ce message n'apparaisse.

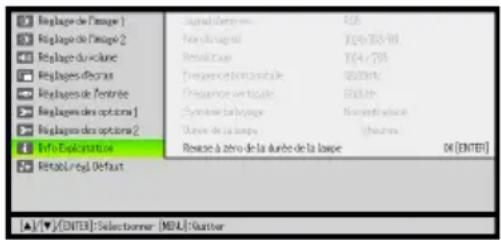

Pour vérifier la durée de service actuelle de la lampe

1 Appuyez sur la touche [MENU] pour afficher le menu de configuration.
2 Appuyez sur la touche [▼] pour sélectionner le menu principal "Info Exploitation".

- Le paramètre “Durée de la lampe” du sous-menu indique le nombre d'heures d'utilisation de la lampe.

3 Appuyez sur la touche [MENU] pour sortir du menu de configuration.

Rég lage de l'homme 1 Rég lage de l'homme 2 Rég lage du volume Rég lages décras Rég lages de l'entrée Rég lages des options 1 Rég lages des options 2 Info Exploration MetaLine d'default Signal/Derivance: 0.5 Fon du signal: 104/78/90 Resilutique: 104/78 Frequency/Time/totaline: 0.01ms Frequency/Time/totaline: 0.01ms Systematic le logue: Non-remité solaire Unire de la luge: (chours) Resisté à zéro de la durée de la luge: 04 [ENTER] [▲] [▼] [ENTER]: Selective Member: ⌈M&L#: Quartier

Quand remplacer la lampe

Le témoin LAMP se met à clignoter en rouge et le message suivant apparaît lorsque la durée de service de la lampe est supérieure à 2000 heures.

Il est temps de remplacer la lampe. Reportez-vous au mode d'emploi et remplacez la lampe le plus vite possible.

Lorsque ce message apparaît, remplacez la lampe le plus vite possible en procédant comme indiqué dans “Remplacement de la lampe” à la page 38.

Le message ci-dessus disparaît environ 10 secondes après la mise sous tension du projecteur, même si vous ne remplacez pas la lampe.

Vous pouvez continuer d'utiliser le projecteur sans remplacer la lampe jusqu'à ce que la durée de service atteigne 2100 heures. A ce moment, le témoin LAMP cesse de clignoter et reste allumé en rouge, le message suivant apparaît pendant 10 secondes environ, puis le projecteur s'éteint automatiquement.

La lampe a atteint sa durée de service ! Le projecteur ne s'allumera pas si vous ne remplacez pas la lampe.

Lorsque ce message apparaît, remplacez immédiatement la lampe en procédant comme indiqué dans “Remplacement de la lampe” à la page 38.

Remplacement de la lampe

Attention

Pendant la projection, la lampe et les parties environnantes deviennent extrêmement chaudes. Avant de remplacer la lampe, éteignez le projecteur et attendez qu'il soit froid (indiqué par le clignotement en orange du témoin POWER/STANDBY). Débranchez ensuite le cordon d'alimentation du projecteur et attendez encore au moins 60 minutes que la lampe refroidisse. Si vous touchez la lampe ou les surfaces environnantes pendant la projection ou après l'extinctien du projecteur, vous risquez de vous brûler.Remplacez la lampe seulement par la lampe disponible en option.XJ-S43W Lampe de rechange YL-4BUne lampe au mercure soumise à une pression élevée est utilisée comme source lumineuse. Une lampe ayant subi un choc, des dommages, ou ayant dépassé sa durée de service peut exploser ou s'éteindre sous l'effet d'un bruit intense. Il faut savoir aussi que la durée de service d'une lampe varie considérablement selon la lampe et les conditions d'utilisation.Ne touchez jamais le verre de la lampe avec les doigts. La lampe pourrait se fendre ou sa durée de service serait réduite.Des morceaux de verre peuvent être dispersés dans le coffret lorsque la lampe se brise. Des morceaux de verre peuvent aussi être projetés à l'extérieur par les sorties d'air du projecteur. Le gaz à l'intérieur de la lampe contient du mercure, il est donc nécessaire d'aérer l'intérieur en cas de bris de lampe. Si vous deviez inhaler accidentellement des émanations du gaz ou si elles devaient rentrer dans vos yeux, consultez immédiatement un médecin.Si la lampe devait se briser, faites attention de ne pas vous blesser. N'essayez jamais de remplacer vous-même une lampe brisée. Contactez votre revendeur ou un service après-vente agréé CASIO pour le remplacement.La lampe contient du mercure. C'est pourquoi il est nécessaire de respecter la réglementation locale concernant la mise au rebut des objets contenant du mercure.

Pour remplacer la lampe

Important!

- Lorsque vous remplacez la lampe, utilisez le tournevis spécial fourni avec la lampe de rechange. Le tournevis n'est pas fourni avec le projecteur.

1 Eteignez le projecteur et débranchez le cordon d'alimentation.
2 Attendez environ 60 minutes que la lampe du projecteur soit complètement froide.
3 Retournez le projecteur et posez-le sur un bureau ou sur une surface stable.

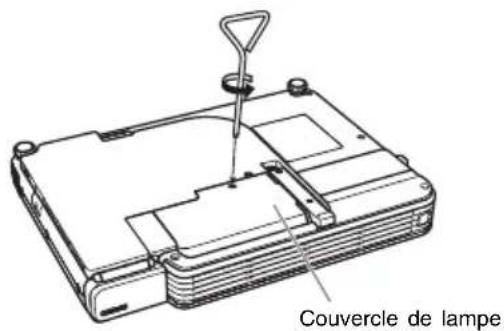

4 Dévissez la vis du couvercle de lampe et retirez le couvercle.

Couvercle de lampe

5 Desserrez les trois vis indiquées par les répères ▲.

Cartouche de la lampe

6 Tirez la poignée ou le ruban vers le haut pour retirer la cartouche de lampe.

7 Insérez à fond la nouvelle cartouche de lampe, comme indiqué sur l'illustration.

- Après avoir inséré la cartouche de lampe, rangez le ruban comme indiqué sur l'illustration de l'étape 5.

Assurez-vous que les rainures de la cartouche de lampe sont alignées correctement sur les rainures du logement de lampe.

- Evitez de toucher la lampe (le verre) et les miroirs à l'intérieur du projecteur. La lampe risquerait de se briser, de durer moins longtemps, ou bien d'être moins lumineuse.

8 Revissez la cartouche de lampe avec les trois vis.

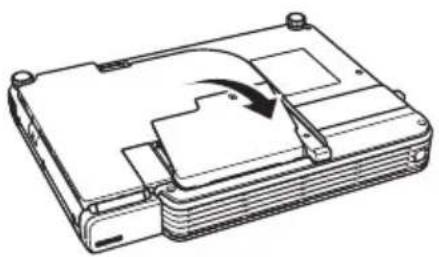

9 Remettez le couvercle de lampe dans sa position d'origine et fixez-le avec la vis.

- Après le remplacement de la lampe, n'oubliez pas d'effectuer les opérations mentionnées dans "Remise à zéro de la durée de la lampe" à la page 40.

Remise à zéro de la durée de la lampe

L'opération qu'il faut effectuer pour remettre la durée de la lampe à zéro dépend du moment où vous avez remplacé la lampe.

Il est temps de remplacer la lampe. Reportez-vous au mode d'emploi et remplacez la lampe le plus vite possible.

Si vous remplacez la lampe lorsque ce message apparaît, procédez comme indiqué dans "Pour remettre à zéro la durée de la lampe" à la page 40.

La lampe a atteint sa durée de service ! Le projecteur ne s'allumera pas si vous ne remplacez pas la lampe.

Si vous remplacez la lampe après l'affichage du message précédent, procédez comme indiqué dans “Pour remettre à zéro la durée de la lampe après expiration de sa durée de service” à la page 41.

Pour remettre à zéro la durée de la lampe

1 Allumez le projecteur.
2 Appuyez sur la touche [MENU] pour afficher le menu de configuration.
3 Appuyez sur la touche [▼] pour sélectionner "Info Exploitation", puis appuyez sur la touche [ENTER].
4 "Remise à zéro de la durée de la lampe" est normalement sélectionné. Appuyez simplement sur la touche [ENTER].

- Le message “Remettre à zéro la durée de la lampe?” apparaît.

5 Appuyez sur la touche [▲] pour sélectionner “Oui”, puis appuyez sur la touche [ENTER].

- La durée de la lampe revient à 0 heure.

6 Appuyez sur la touche [MENU] pour sortir du menu de configuration.

- Le menu de configuration disparaît de l'image projetée.

Pour remettre à zéro la durée de la lampe après expiration de sa durée de service

Si vous continuez d'utiliser la lampe jusqu'à expiration de sa durée de service, le projecteur ne se remettra pas en marche, même si vous remplacez ensuite la lampe par une neuve. Procédez de la façon suivante pour remettre la durée à zéro et pouvoir rallumer le projecteur.

1 Raccordez le projecteur à une prise secteur avec le cordon d'alimentation.

- Lorsque vous branchez le cordon d'alimentation sur une prise secteur, les témoins POWER/STANDBY et LAMP sur le projecteur s'allument en rouge, ce qui indique que la lampe a atteint sa durée de service.

2 Tout en tenant la touche [◀] du projecteur enfoncée, appuyez environ cinq secondes sur la touche [AUTO].

- La durée de service de la lampe revient à zéro, le témoin POWER/STANDBY devient orange et le témoin LAMP s'éteint.

3 Appuyez sur la touche [⏻] (alimentation) pour vous assurer que le projecteur se met normalement en marche.

Témoins d'erreur et messages d'avertissement

Les messages d'avertissement et les témoins vous indiquent le problème en cas d'erreur. En cas d'erreur, attendez que le projecteur ait complètement refroidi et que le ventilateur soit arrêté pour débrancher le cordon d'alimentation. Si vous débranchez le cordon d'alimentation avant l'arrêt du ventilateur, une erreur peut se produire lorsque vous raccorderez le cordon d'alimentation.

* Pour de plus amples informations sur les points dont les pages de référence sont marquées d'un astérisque, voir le "Mode d'emploi (Fonctionnement de base)".

Témoin/Message d’erreur Description et action requise
POWER : Vert constantTEMP :–LAMP :–Message : Température interne trop élevée. Vérifier si les ailettes d’aération ne sont pas obstruées.	La température interne du projecteur est très élevée. Appuyez sur la touche [ESC] pour dégager le message d’avertissement et effectuer les opérations suivantes.1 Assurez-vous que les entrées et sorties d’air du projecteur ne sont pas obstruées et que l’espace est suffisant tout autour du projecteur. Voir “Précautions concernant l’installation” (page F-13*).2 Si de la poussière s’est accumulée autour des entrées et/ou sorties d’air, éteignez le projecteur et enlevez la poussière. Voir “Nettoyage du projecteur” (page F-22*).
POWER : Orange clignotant → Orange constantTEMP : Rouge clignotant (1 seconde d’intervalle) → S’éteintLAMP :–Message : Température interne trop élevée. Le projecteur va s’éteindre.	Le projecteur s’est éteint parce que sa température interne était trop élevée. Effectuez les opérations suivantes.1 Assurez-vous que les entrées et sorties d’air du projecteur ne sont pas obstruées et que l’espace est suffisant tout autour du projecteur. Voir “Précautions concernant l’installation” (page F-13*).2 Si de la poussière s’est accumulée autour des entrées et/ou sorties d’air, enlevez la poussière. Voir “Nettoyage du projecteur” (page F-22*).Si le problème ne vient pas des entrées/sorties d’air, vérifiez si le témoin POWER/STANDBY est orange (sans clignoter) et rallumez le projecteur. Si la même erreur se produit à nouveau à la mise sous tension du projecteur, contactez votre revendeur ou un service après-vente agréé CASIO.
POWER : Orange clignotant → Rouge constantTEMP : Rouge clignotant (0,5 seconde d’intervalle)LAMP :–Message : –	Le projecteur s’est éteint parce que sa température interne était trop élevée. Une boîte de dialogue contenant le texte suivant apparaîtra la prochaine fois que vous allumerez le projecteur. Suivez les instructions fournies.
POWER : Vert constantTEMP :–LAMP :–Message : Le projecteur s’éteint souvent parce qu’il devient trop chaud. Vérifiez si les ailettes d’aération ne sont pas obstruées	La dernière fois que vous avez utilisé le projecteur, il s’est éteint automatiquement parce qu’il était trop chaud. Appuyez sur la touche [ESC] pour dégager le message d’avertissement et effectuez les opérations suivantes.1 Assurez-vous que les entrées et sorties d’air du projecteur ne sont pas obstruées et que l’espace est suffisant tout autour du projecteur. Voir “Précautions concernant l’installation” (page F-13*).2 Si de la poussière s’est accumulée autour des entrées et/ou sorties d’air, éteignez le projectieur et enlevez la poussière. Voir “Nettoyage du projecteur” (page 22*).3 Débranchez le cordon d’alimentation du projecteur et attendez que tous les témoins du projecteur s’éteignent. Si la même erreur se produit à nouveau à la mise sous tension du projecteur, contactez votre revendeur ou un service après-vente agréé CASIO.
POWER : Orange clignotant → Rouge constantTEMP : Rouge constantLAMP : Rouge constantMessage : Problème au niveau du ventilateur. Le projecteur va s’éteindre.	Le projecteur s’est éteint à cause d’un problème du ventilateur.Vérifiez si le témoin POWER/STANDBY est allumé en rouge (sans clignoter) et le ventilateur arrêté. Après avoir vérifié encore une fois le témoin POWER/STANDBY, débranchez le cordon d’alimentation du projecteur et attendez que tous les témoins du projecteur s’éteignent.Rebranchez ensuite le cordon d’alimentation et rallumez le projecteur.Si la même erreur se produit à nouveau à la mise sous tension du projecteur, contactez votre revendeur ou un service après-vente agréé CASIO.
POWER : Orange clignotant → Rouge constantTEMP : Rouge constantLAMP : –Message : Problème au niveau du système. Le projecteur va s’éteindre.	Le projecteur s’est éteint à cause d’un problème du système. Après avoir vérifié si le témoin POWER/STANDBY était allumé en rouge (sans clignoter), débranchez le cordon d’alimentation du projecteur et attendez que tous les témoins du projecteur s’éteignent. Rebranchez ensuite le cordon d’alimentation et rallumez le projecteur.Si la même erreur se produit à nouveau à la mise sous tension du projecteur, contactez votre revendeur ou un service après-vente agréé CASIO.
POWER : Vert constantTEMP : –LAMP : –Message : Problème au niveau du système vidéo. La projection normale n’est pas possible.	Certaines fonctions n’opèrent pas à cause d’un problème au niveau du système. Eteignez le projecteur, débranchez le cordon d’alimentation du projecteur et attendez que tous les témoins du projecteur s’éteignent. Rebranchez ensuite le cordon d’alimentation et rallumez le projecteur.Si la même erreur se produit à nouveau à la mise sous tension du projecteur, contactez votre revendeur ou un service après-vente agréé CASIO.Appuyez sur la touche [ESC] pour dégager le message d’avertissement.
POWER : Vert constantTEMP : –LAMP : –Message : Problème au niveau du système. La fonction audio n’opère peut-être pas correctement.
POWER : Vert constantTEMP : –LAMP : –Message : Problème au niveau du système. Les films risquent de ne pas être reproduits correctement.
POWER : Vert constantTEMP : –LAMP : –Message : Zoom et mise au point impossibles pour une raison quelconque.Essayez d’éteindre puis de rallumer le projecteur. Si ce message réapparaît, faites contrôler le projecteur.	Le zoom et la mise au point sont impossibles à cause d’un problème au niveau du circuit du moteur optique. Eteignez le projecteur puis rallumez-le.Si la même erreur se produit à nouveau à la mise sous tension du projecteur, contactez votre revendeur ou un service après-vente agréé CASIO.Appuyez sur la touche [ESC] pour dégager le message d’avertissement.
Témoin/Message d'erreur Description et action requise
POWER : Orange clignotant →Rouge constantTEMP : Rouge constantLAMP : –Message : –	Le projecteur s'est éteint de lui-même probablement à cause d'un problème dû à du bruit numérique externe ou à autre chose. Vérifiez si le témoin POWER/STANDBY est allumé en rouge (sans clignoter).Après avoir vérifié le témoin POWER/STANDBY, débranchez le cordon d'alimentation du projecteur et attendez que tous les témoins du projecteur s'éteignent. Rebranchez ensuite le cordon d'alimentation et rallumez le projecteur.Si la même erreur se produit à nouveau à la mise sous tension du projecteur, contactez votre revendeur ou un service après-vente agréé CASIO.
POWER : Orange clignotant →Rouge constantTEMP : Rouge clignotant(0,5 seconde d'intervalle)LAMP : Rouge clignotant(0,5 seconde d'intervalle)Message : –	Le projecteur s'est éteint de lui-même parce que la lampe s'est éteinte ou ne s'est pas allumée. Après avoir vérifié si le témoin POWER/STANDBY était allumé en rouge (sans clignoter), débranchez le cordon d'alimentation. Attendez un instant puis rebranchez-le et rallumez le projecteur.Si l'erreur se produit de nouveau lorsque vous allumez le projecteur, attendez qu'il refroidisse et remplacez la lampe (page 37).Si la lampe neuve ne s'allume pas, contactez votre revendeur ou un service après-vente agréé CASIO.
POWER : Orange clignotant →Rouge constantTEMP : Rouge clignotant(2 secondes d'intervalle)LAMP : Non éclairé ou rouge clignotantMessage : –	Le projecteur s'est éteint de lui-même à cause d'une erreur de mémoire du projecteur. Vérifiez si le témoin POWER/STANDBY est allumé en rouge (sans clignoter). Après avoir vérifié le témoin POWER/STANDBY, débranchez le cordon d'alimentation du projecteur et attendez que tous les témoins du projecteur s'éteignent.Rebranchez ensuite le cordon d'alimentation et rallumez le projecteur.Si la même erreur se produit à nouveau à la mise sous tension du projecteur, contactez votre revendeur ou un service après-vente agréé CASIO.
POWER : Orange clignotant →Rouge constantTEMP : Orange clignotant(1 seconde d'intervalle)LAMP : –Message : –	L'alimentation a été coupée parce que le couvercle de la lampe a été ouvert. Effectuez les opérations suivantes.1 Après avoir vérifié que le témoin POWER/STANDBY est allumé (sans clignoter), débranchez le cordon d'alimentation du projecteur.2 Assurez-vous que le couvercle de la lampe est bien fermé.3 Rebranchez le cordon d'alimentation et rallumez le projecteur.Si la même erreur se produit à nouveau à la mise sous tension du projecteur, contactez votre revendeur ou un service après-vente agréé CASIO.
POWER : Vert constantTEMP : –LAMP : Rouge clignotant(1 seconde d'intervalle)Message : Il est temps de remplacer la lampe.Reportez-vous au mode d'emploi et remplacez la lampe le plus vite possible.	Il est temps de remplacer la lampe. Remplacez la lampe, comme indiqué dans “Remplacement de la lampe” (page 37). Appuyez sur la touche [ESC] pour dégager le message d'avertissement.
POWER : Orange clignotant →Rouge constantTEMP : –LAMP : Rouge clignotantMessage : La lampe a atteint sa durée de service ! Le projecteur ne s'allumera pas si vous ne remplacez pas la lampe.	La lampe a atteint sa durée de service et le projecteur ne s'allumera pas. Remplacez la lampe comme indiqué dans “Remplacement de la lampe” (page 37).

Raccordement à un appareil pourvu d'une prise de sortie à composantes vidéo

Certains appareils vidéo sont pourvus d'une prise de sortie à composantes vidéo. Vous pouvez utiliser le câble à composantes vidéo disponible en option (YK-3) pour relier la prise COMPUTER du projecteur à la prise de sortie à composantes vidéo de l'appareil vidéo.

Important !

- Avant de relier l'appareil vidéo au projecteur, éteignez bien les deux appareils.

• Vous pouvez utiliser le câble à composantes vidéo YK-3 en option pour relier les prises de sortie vidéo à composante de type RCA. Le projecteur ne possède pas d'autres types de prises.
• Les prises de sortie à composantes vidéo se présentent sous forme de jeux à 3 prises : Y.Cb.Cr ou Y.Pb.Pr. Veillez à faire concorder les couleurs des fiches du câble à composantes vidéo YK-3 en option aux couleurs des prises (Vert : Y ; Bleu : Cb/Pb ; Rouge : Cr/Pr).
• Notez que seul le raccordement à une prise de sortie à composantes vidéo analogique est possible. Le raccordement à une prise de sortie numérique n'est pas possible.

Raccordement de la sortie HDMI d'un appareil vidéo ou d'un ordinateur au projecteur

Le projecteur peut projeter et retransmettre le signal vidéo et audio HDMI d'un ordinateur ou d'un appareil vidéo.

Important!

- Eteignez le projecteur et l'ordinateur ou l'appareil vidéo avant de les raccorder.

Projecteur Port HDMI Ordinateur ou appareil vidéo A la prise de sortie HDMI

• Vous devez vous procurer dans le commerce un câble HDMI pourvu d'un connecteur adapté à la prise de l'appareil fournissant le signal à une extrémité et d'un connecteur adapté au port HDMI du projecteur (Prise HDMI de type A) à l'autre extrémité.
• Pour de plus amples informations sur le signal vidéo HDMI pris en charge par le projecteur, voir page 54.
• Le projecteur prend en charge les signaux audio HDMI L-PCM de 32 KHz, 44,1KHz et 48 KHz.

Portée des signaux de la télécommande

Lorsque vous utilisez la télécommande, dirigez-la vers le récepteur de signaux à l'arrière ou à l'avant du projecteur. La portée des signaux de la télécommande est indiquée ci-dessous.
5 mètres max.| B["Device"]
    C["Device 2"] -->|±30 degrés max.
5 mètres max.| B
    B --> D["Output Device"]

Avant Arrière

±30 degrés max. 5 mètres max. 5 degrés à 30 degrés 5 mètres max.

Portée de la télécommande

La distance minimale entre la télécommande et le projecteur est inférieure quand la télécommande et le récepteur de signaux de télécommande forment un angle aigu.

Important!

Pour éviter d'user la pile, faites attention qu'aucun objet n'appuie sur les touches de la télécommande lorsque vous ne l'utilisez pas.

Remplacement de la pile de la télécommande

Attention

RISQUE D'EXPLOSION SI LA PILE N'EST PAS REMPLACEE CORRECTEMENT.METTRE LES PILES USEES AU REBUT SELON LES INSTRUCTIONS.

Attention

Mal utilisée, la pile peut fuir et salir les parties environnantes, ou même exploser, créant ainsi un risque d'incendie et de blessure. Prenez toujours les précautions suivantes.Insérez la pile dans le bon sens.N'utilisez que le type de pile spécifié pour cette télécommande.

1 Insérez l'ongle dans la rainure sur le porte-pile à l'arrière de la télécommande. Tout en appuyant sur le taquet sur le côté (①), tirez le porte-pile (②).

2 Insérez une nouvelle pile (CR2025) dans le porte-pile.

- Orientez bien la face plus (+) de la pile vers le haut (face visible). Attention de ne pas insérer la pile à l'envers.

3 Remettez le porte-pile en place dans la télécommande.

Distance de projection et taille de l'écran

h*

Le tableau suivant montre le rapport entre la distance et la taille de l'image projetée.

Taille de la projection Distance de projection approximative
Taille de l’écran	Diagonale (cm)	Distance minimale (m)	Distance maximale (m)	h* (cm)
40 1	02 1,0 1,9 9
60 1	52 1,4 2,8 14
80 2	03 1,9 3,8 18
100 2	54 2,4 4,8 23
150 3	81 3,6 7,2 34
200 5	08 4,8 9,6 45

* h = Hauteur depuis le centre de l'objectif jusqu'au bord inférieur de l'écran de projection.

Important!

Les distances ci-dessus sont données à titre de référence.

Réglage de format et image projetée

Les images sont projetées de la façon suivante selon le type de signal d'entrée et le réglage de format du projecteur.

Source d'entrée : RVB ou HDMI (PC)

Signal d'entrée Normal Plein Réel
SVGA800 × 600
XGA1024 × 768
WXGA1280 × 800
SXGA1280 × 1024			*

* Le cadre bleu indique la zone de projection.

Source d'entrée : Vidéo, à composantes ou HDMI (DTV)

Signal d'entrée	Normal	16:9	Boîte aux lettres
Image de format 4:3			*
Image comprimée			*
Image de format Boîte aux lettres			*
Image de format 16:9

* Le cadre bleu indique la zone de projection.

RVB Signal

	Nom du signal Résolution	Fréquence horizontale (kHz)	Fréquence verticale (Hz)
VESA	640 × 480/60	640 × 480	31,5
	640 × 480/72	640 × 480	37,9
	640 × 480/75	640 × 480	37,5
	640 × 480/85	640 × 480	43,3
	800 × 600/56 800 × 600 35,2 56
	800 × 600/60	800 × 600	37,9
	800 × 600/72	800 × 600	48,1
	800 × 600/75	800 × 600	46,9
	800 × 600/85	800 × 600	53,7
	1024 × 768/60	1024 × 768	48,4
	1024 × 768/70	1024 × 768	56,5
	1024 × 768/75	1024 × 768	60,0
	1024 × 768/85	1024 × 768	68,7
	1152 × 864/75	1152 × 864	67,5
	1280 × 768/60 1280 × 768	47,8 60
	1280 × 800/60 1280 × 800	49,7 60
	1280 × 960/60	1280 × 960	60,0
	1280 × 960/85	1280 × 960	85,9
	1280 × 1024/60	1280 × 1024	64,0
	1280 × 1024/75	1280 × 1024	80,0
	1280 × 1024/85	1280 × 1024	91,1
	1360 × 768/60*	1360 × 768 47,7 60
	1400 × 1050/A*	1400 × 1050 65,3 60
	1440 × 900/60 1440 × 900	55,9 60
	1680 × 1050/60 1680 × 1050 65,3 60
	1600 × 1200/60	1600 × 1200	75,0
Autre	1152 × 864/70 1152 × 864	64,0 70
	1400 × 1050/B*	1400 × 1050 64,0	60

* Si ces signaux ne sont pas projetés correctement, changez le réglage de “Réglages des options 1 → Réglage auto” et choisissez “2” (page 30).

Signal à composantes

	Nom du signal	Fréquence horizontale (kHz)	Fréquence verticale (Hz)
HDTV 1080p/50	62,5 50
	1080p/60 67,5 60
	720p/50 37,5 50
	720p/60 45,0 60
	1080i/50 31,3 50
	1080i/60 33,7 60
SDTV 576p50 31	,3 50
	576i50 16,6 50
	480p60 31,5 60
	480i60 15,7 60

Signal Vidéo

Nom du signal	Fréquence horizontale (kHz)	Fréquence verticale (Hz)
NTSC 15,7 60
NTSC4.43 15,7 60
PAL 15,650
PAL-M	15,7	60
PAL-N	15,6	50
PAL60	15,7	60
SECAM	15,6	50

* Il n'est pas garanti que les images de tous les types de signaux mentionnés ci-dessus pourront être affichées correctement.

Signal HDMII

Nom du signal	Fréquence horizontale (kHz)	Fréquence verticale (Hz)
640 × 480/60 31,469 59,94
800 × 600/60 37,879 60,317
1024 × 768/60 48,363 60,004
1280 × 768/60 47,776 59,87
1280 × 800/60 49,702 59,81
1280 × 960/60 60 60
1280 × 1024/60 63,981 60.02
1400 × 1050/60 65,317 59.978
1600 × 1200/60 75 60
SDTV (480p) 31,469 59,94
SDTV (576p) 31,25 50
HDTV (720p) (50) 37,5 50
HDTV (720p) (60) 45 60
HDTV (1080i) (50) 28,125 50
HDTV (1080i) (60) 33,75 60
HDTV (1080p) (50) 56,25 50
HDTV (1080p) (60) 67,5 60

CASIO®

CASIO COMPUTER CO.,LTD.

6-2, Hon-machi 1-chome

Shibuya-ku, Tokyo 151-8543, Japan
