MODE D'EMPLOI ETE121F BRANDT
Guide d'installation et d’utilisation de votre Sèche-Linge Sommaire Chère Madame, Cher Monsieur, Vous venez d'acquérir un Sèche-Linge Brandt et nous vous remercions de nous avoir choisis. Tous nos Sèche-Linge sont conçus pour vivre avec vous de nombreuses années et vous donner entière satisfaction. L’agrément d’utilisation, l’esthétique et la fiabilité de nos produits sont nos priorités. Aujourd’hui, plus que jamais, quels que soient vos exigences et vos goûts, avec Brandt vous avez trouvé l’équipement électroménager qui vous simplifie et embellit la vie de tous les jours, pour de longues années. L’intérêt que vous nous témoignez est notre plus grande motivation. Pour vous, Brandt doit persister à être synonyme de qualité, d’économie et de performance. Pour cette raison nous voulons rester proches de vous et privilégier le dialogue. Nous tenir à votre écoute, vous informer, et vous conseiller : c’est la raison d’être de notre service consommateurs. Nous vous remercions de votre confiance. Notre récompense sera votre satisfaction qui justifiera pleinement notre signature : ”C’est bon de pouvoir compter sur Brandt” Pages
1 - Comment effectuer votre première installation ?
- Mettre le sèche-linge en place ..................................................................
- Raccorder au réseau électrique ................................................................
- Comment évacuer l’air chaud (pour les sèche-linge à évacuation) ?........ 5 et 6
2 - Comment utiliser votre sèche-linge ?
- Charger le linge dans l’appareil ................................................................
- Comment utiliser au mieux votre sèche-linge ? ........................................
- Comment choisir un programme ?............................................................10 et 11
3 - L’entretien de votre sèche-linge
4 - Anomalies - Que faire si…
- le sèche-linge ne démarre pas ? ..............................................................
- les temps de séchage sont trop longs ? ..................................................
- à la fin du séchage, le linge est trop humide ? ..........................................
- à la fin du séchage, le linge est trop sec, trop froissé ? ............................
- le séchage n’est pas homogène ? ............................................................
- le linge est chargé d’électricité statique ? ................................................
La Marque Brandt Avant de mettre votre sèche-linge en route, veuillez lire attentivement cette notice, ce qui vous permettra de vous familiariser très rapidement avec son fonctionnement Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution. SLBR021-1

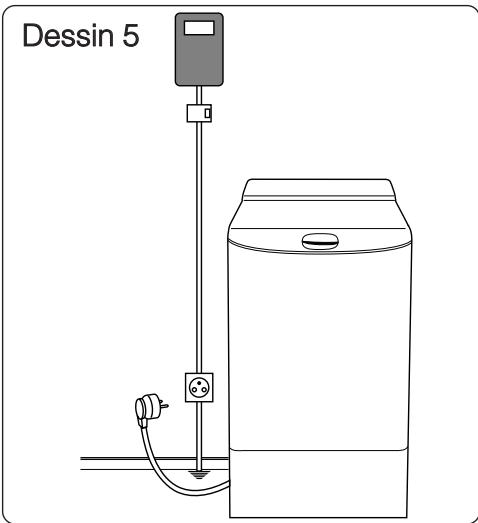

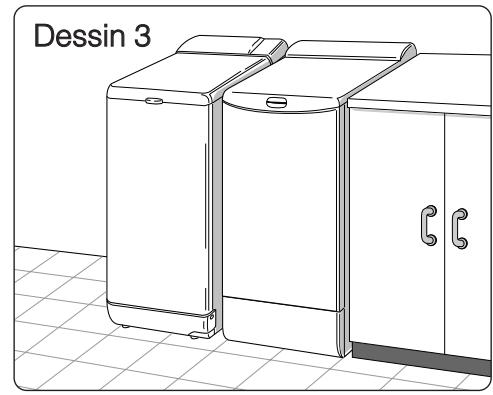

Mise en place de l’appareil Raccordements de votre appareil Mise à niveau Environnement de l’appareil Vérifiez à l'aide d'un niveau que le sol est horizontal : inclinaison maxi 1,5°, soit un écart d'environ 1 cm mesuré sur la largeur et la profondeur de l’appareil. Votre appareil est équipé de 4 pieds réglables (Dessin 1). Votre sèche-linge dégage de la chaleur, si vous le placez à côté d'un autre appareil ou d'un meuble, nous vous conseillons de toujours laisser entre eux un espace pour faciliter la circulation de l’air (Dessins 3 et 4). Dessin 1 Dessin 3 Pour votre sécurité, il est impératif de vous conformer aux indications données ci-dessous. Alimentation électrique (Dessin 5) L'installation électrique doit être conforme à la Norme NF C 15-100, en particulier pour la prise de terre. Ligne 3x2,5 mm2 mono 230V raccordée à : - un compteur 20A mono 230V-50Hz - un disjoncteur différentiel et un fusible individuel de 16A - une prise de courant 16A 2 pôles + terre Nous ne pouvons pas être tenus pour responsable de tout incident causé par une mauvaise installation électrique. Dessin 5 Conseils pour l'installation électrique de votre appareil
- N'utilisez pas de prolongateur, adaptateur ou prise multiple.
- Ne supprimez jamais la mise à la terre.

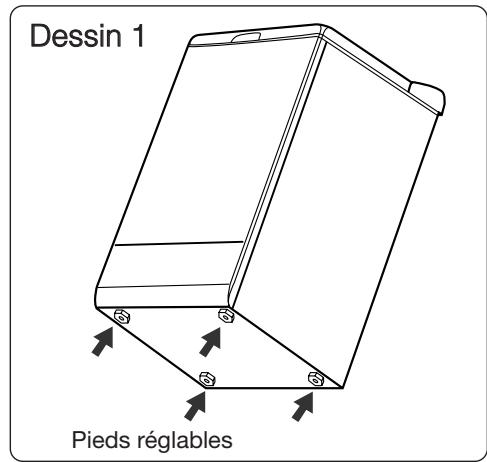

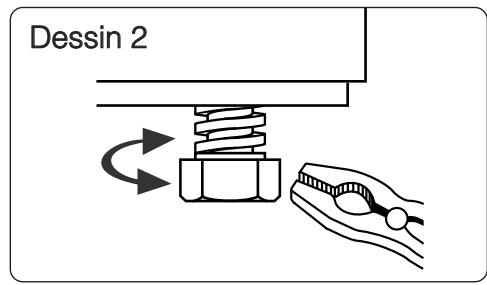

- La prise de courant doit être facilement accessible mais hors de portée des enfants. Dessin 4 Pieds réglables Pour régler son horizontalité et sa stabilité, procédez comme suit : - basculez-le légèrement vers l’arrière - en fonction de la configuration du sol, vissez ou dévissez, à l’aide d’une clé ou d’une pince, un ou plusieurs pieds pour le ou les régler en hauteur (Dessin 2) - remettez l’appareil sur ses pieds et vérifiez sa stabilité. Votre appareil est conforme aux directives européennes 73/23/CEE (directive basse tension) et 89/336/CEE (compatibilité électromagnétique) modifiées par la directive 93/68/CEE. Evacuation de l’air (uniquement pour sèche-linge à évacuation) D’autre part, nous vous déconseillons fortement : - d'installer votre appareil sur un sol en moquette. Si vous ne pouvez l'éviter, prenez toutes les dispositions pour ne pas gêner la circulation de l'air à sa base, afin d’assurer une bonne ventilation des composants internes. - d'installer votre appareil dans un lieu où il pourrait être soumis à des projections d’eau. - d'installer votre appareil dans une pièce insuffisamment aérée (la température de la pièce doit restée inférieure à 30°C pendant le séchage). - d'installer votre appareil dans une pièce fermée trop petite (en dessous de 8 m² de surface au sol : ouvrir la porte ou la fenêtre). Dessin 2 SLF041-1 En cas d’incertitude, adressez-vous à votre installateur.

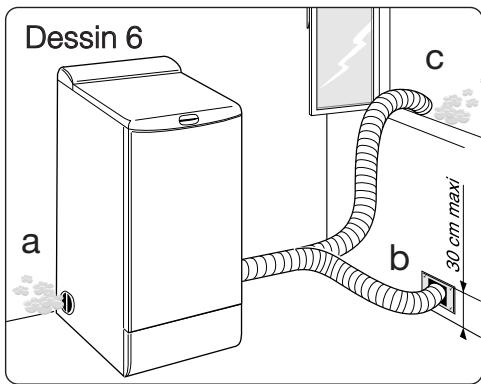

L’air chaud chargé d’humidité sortant de votre appareil doit être évacué (Dessin 6) : a) soit directement dans la pièce si celle-ci est bien aérée (si possible, installez votre appareil à proximité d’une fenêtre entrouverte) b) soit par un raccordement fixe dans le mur, près de la sortie de l’appareil (bouche d’aération basse, pour éviter les phénomènes de condensation dans la gaine).
- Les lamelles de la bouche d’aération doivent avoir un écartement d’au moins 15 mm pour éviter l’encrassement
- Le diamètre de passage dans le mur doit être au moins égal au diamètre extérieur de la gaine Dessin 6
c) soit, de façon temporaire, en faisant sortir l’extrémité de la gaine par une fenêtre ouverte. IMPORTANT : ne jamais se raccorder à un conduit de cheminée (risque de refoulement des gaz de combustion), ni à une V.M.C. (Ventilation Mécanique Contrôlée). SLF051-1

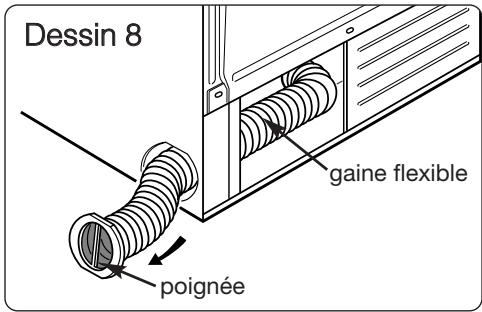

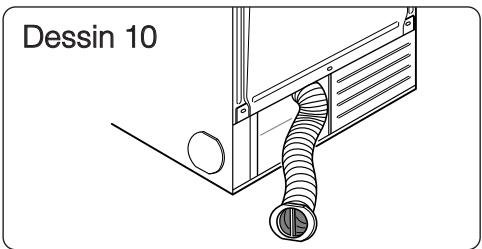

Evacuation de l’air (uniquement pour sèche-linge à évacuation) Les opérations suivantes sont a effectuer avant de brancher votre sèche-linge Modification de la sortie d’air Sortie d’air arrière (Dessin 10) Il vous suffit de sortir la gaine vers l’arrière par l’ouverture de la trappe. A la livraison, la sortie d’air de votre appareil est sur la droite, mais vous avez la possibilité de modifier cette sortie. Pour cela, vous devrez avant tout, dégager la gaine flexible : Codes d’entretien des textiles Pour vous aider dans l’entretien de vos textiles, ceux-ci sont munis d’une étiquette résumant les informations nécessaires. Celles-ci sont exprimées en codes par les symboles ci-dessous : LAVAGE CHLORAGE Température maximum : 95°C Dessin 10 - déclippez la poignée en la tirant vers l’extérieur, puis dégagez la gaine (Dessin 8)
- Action mécanique réduite - Rinçage à température décroissante - Essorage réduit
- Action mécanique réduite - Rinçage à température décroissante - Essorage réduit
- Action mécanique réduite - Rinçage à température décroissante - Essorage réduit
- Action mécanique réduite - Rinçage à température décroissante - Essorage réduit
- Action mécanique très réduite - Rinçage normal - Essorage normal

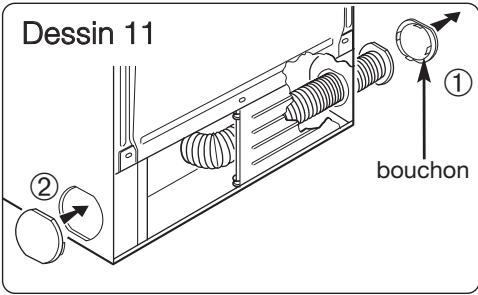

Température maximum : 60 ou 50°C Dessin 8 Sortie d’air latérale gauche (Dessin 11) Certains appareils vous offrent la possibilité d’évacuer l’air sur la gauche. Dans ce cas : - enlevez le bouchon situé à gauche ➀ - engagez la gaine et sa poignée dans la sortie gauche en effectuant les mêmes manœuvres qu’indiqué ci-contre - clippez la poignée après l’avoir remise dans sa position initiale - remettez le bouchon à droite ➁ gaine flexible poignée - passez l’ensemble gaine et poignée à travers le panneau. Pour cela orientez la poignée comme indiqué sur le Dessin 9
bouchon La mise en place de la gaine d’évacuation nécessite quelques précautions :
- elle ne doit pas être rallongée
- elle doit comporter le moins de coudes possible (2 au maximum) Vous aurez ainsi un bon rendement et une efficacité de séchage maximum.
Pas de repassage (pas de vapeur)
Tous solvants usuels Perchloréthylène Essence minérale Pas de nettoyage Essence minérale et solvant fluoré à sec, ni de F113 détachage aux solvants Processus normal
- Action mécanique très réduite - Rinçage normal - Essorage réduit - Action mécanique réduite - Température de séchage réduite - Pas d’addition d’eau (Nettoyage en libre-service impossible) Lavage à la main seulement Température 40°C maximum
SECHAGE EN TAMBOUR MENAGER

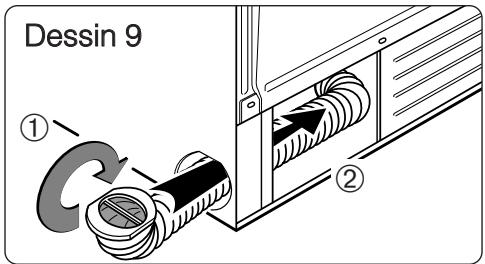

(Certains appareils sont maintenant équipés d’un programme qui permet de laver en machine ce type de textiles) Pas de lavage Séchage fort © COFREET Sur les dessins ci-dessus, l’appareil est représenté de dos. SLF062-1 110 °C Réglage doux
Température maximum : 30°C
150 °C Réglage moyen Température maximum : 40°C Dessin 11 Dessin 9 Pas de chlorage Chlorage dilué et à froid SLF071-1
- Séchage doux Pas de séchage en tambour Le tri du linge Conseils pour l’entretien de vos textiles Reportez-vous au tableau de la page précédente pour trier votre linge et choisir le programme de séchage adapté. Vérification de la nature du linge Détermination de la charge de linge Les fibres qui composent votre linge sont de nature et d’origine diverses, leur comportement pendant le séchage est donc très variable. D’une manière générale, tous les textiles lavables en machine peuvent être séchés en tambour ménager, sauf : - les laines, les soies, les voilages, les collants ou les bas nylon - les tissus plastifiés - les chlorofibres (Themolactyl* par exemple) Les charges maximales conseillées, selon la nature du linge, sont : COTON : 4,5 kg de linge sec SYNTHETIQUE : 2 kg de linge sec Les charges minimales conseillées sont : COTON : 1,5 kg de linge sec SYNTHETIQUE : 0,5 kg de linge sec Poids moyen de quelques pièces de linge sec "peu épais" 400 à 500 g Drap 1 place p. 4
- 800 g Drap 2 places p. 8
- 200 g Taie d'oreiller p. 2
- 150 g Chemise de nuit légère p. 1
- 120 g Pantalon toile enfant p. 1
- 500 g Pantalon toile adulte p. 5
- 200 g Chemise homme coton/polyester p. 2
- 150 g Tee-Shirt coton grande taille p. 1
- 100 g Torchon vaisselle p. 1
- 250 g Nappe p. 2
- 50 g Lingerie délicate p. 5
- 50 g Lainage synthétique enfant p. 5
- 20 g Chaussette p. 2
- 250 g Pyjama toile adulte p. 2
- Marque déposée - les pièces de linge dotées de mousse plastique, de caoutchouc ou d’armatures risquant de se détacher - les articles volumineux (couettes, édredons, etc...) - le linge non essoré - le linge ayant subi des nettoyages avec des produits chimiques. Il faut toutefois éviter de sécher en même temps les textiles légers et ceux qui sont en coton épais, car le poids de ces derniers froisse les textiles plus légers. Poids moyen de quelques pièces de linge sec "épais" 800 g à 1 kg Blue-jean adulte ..........................8 700 g Grande serviette éponge ......................7 300 g Petite serviette éponge ..........................3 350 g Pantalon jogging adulte ........................3 100 g Pyjama éponge enfant ..........................1 1200 g Peignoir de bain ..................................1 250 g Sweat-shirt ............................................2 1500 g Housse de couette ..............................1 Il est préférable de sécher séparément les textiles non garantis grand teint. Evitez de surcharger le tambour, ce qui a pour effet d’augmenter le temps de séchage (voir ci-contre, les charges maximales conseillées pour chaque type de linge). Vérification du linge avant séchage Vérification e Le non respect des conseils suivants peut engendrer des dégâts graves, voire irrémédiables (tambour détérioré, linge déchiré, etc…) et annule la garantie. - fermez les fermetures à glissières et à pression - retirez les boutons mal cousus, les épingles, les agrafes - nouez les ceintures, les rubans de tablier, etc... - et videz les poches. SLF081-1
IMPORTANT : Si, avant d’introduire votre linge dans l’appareil, vous constatez, même après lavage, la présence de taches, ne séchez pas les pièces de linge concernées car, en règle générale, les taches qui ont été repassées ou séchées en tambour ménager ne peuvent plus être enlevées. Reportez-vous éventuellement aux recettes pour le traitement des taches difficiles qui vous sont données dans la plupart des guides d’utilisation de lave-linge et, surtout, lavez de nouveau le linge taché. UTILISATION DE PRODUITS DÉTACHANTS : Tout traitement préalable par solvant, détachant, aérosol est interdit, ces produits étant très inflammables. Si le linge nécessite ce type de traitement, le réaliser impérativement avant lavage. De même, nous vous recommandons de ne pas utiliser ces produits à proximité de votre sèchelinge et plus généralement d’appareils électriques dans une pièce mal aérée, et ce, afin d’éviter tout risque d’explosion éventuelle. Introduction du linge dans le tambour - ouvrez le portillon du tambour en tirant sur le volet de fermeture (Dessin 12 ➀) - après l’avoir lavé et essoré, placez le linge, préalablement trié, dans le tambour sans le tasser ni le plier - refermez le portillon, rabattez le volet de fermeture en appuyant dessus jusqu’à ce qu’il soit parfaitement verrouillé (Dessin 12 ➁). Dessin 12 CLAC
Conseils pour une meilleure utilisation de votre appareil Pour un séchage économique Pour un froissage réduit Si vous voulez économiser l’énergie, essorez bien votre linge : plus la vitesse d’essorage sera élevée, plus la durée de séchage sera courte et plus la consommation d’énergie sera faible. Une température trop élevée ainsi qu’une pièce trop petite augmente le temps de séchage et la consommation d’électricité. Pour les sèche-linge à condenseur, veillez à ce que la grille d’aération située à l’avant soit dégagée de tout obstacle et maintenue propre. Le froissage du linge est essentiellement causé par un surséchage. Evitez de choisir des temps de séchage trop longs ou des programmes ”trop secs”. Les textiles particulièrement sensibles au rétrécissement et au froissage (ex. : teeshirt en maille coton) devront être laissés légèrement humides. Si la programmation de votre appareil ne comporte pas de phase de défoulage long en fin de cycle, veillez à retirer le linge dès la fin du séchage pour éviter qu’il ne se ”tasse”. Le filtre doit être nettoyé ”à sec” après chaque cycle (voir façon de procéder dans le chapitre ”ENTRETIEN COURANT”). Il ne doit pas être passé sous l’eau, car votre sèche-linge est équipé d’une sécurité qui limite la température de séchage. Si l’eau bouche le filtre, ce dispositif de sécurité va se déclencher et prolonger notablement la durée du séchage. SLF091-1

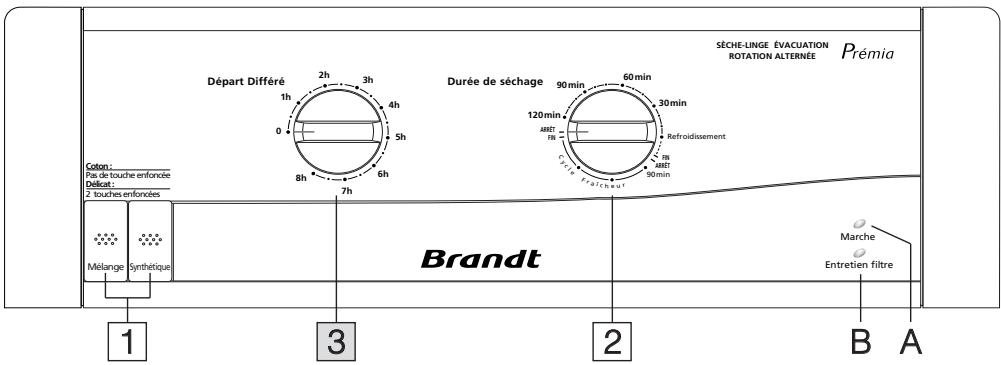

Choix d’un programme de séchage Choix d’un programme de séchage
Lorsque, après une période de 8 minutes de refroidissement, le bouton 2 s’est arrêté sur la position ” FIN ”, vous devez l’avancer jusqu’à la position ”ARRÊT” afin de mettre l’appareil hors tension. Le voyant (B) s’éteint.
Coton : Pas de touche enfoncée Délicat : 2 touches enfoncées ARRÊT FIN
2 Arrêt de l’appareil En fin de programme, votre appareil s’arrête sur la position ”FIN”. Le voyant (A) s’éteint et le voyant (B) s’allume pour vous rappeler que vous devez effectuer l’entretien du filtre (voir façon de procéder dans le chapitre ”ENTRETIEN COURANT”).
2 Mise en marche de l’appareil De même, si vous devez arrêter votre sèche-linge avant la fin du temps programmé, il suffit de déplacer le Refroidissement” ou bouton en fin de ”R Cycle fraîcheur ” (position de ”C ”ARRÊT”). B A 2 Sélection de la durée de séchage Vérifiez que le cordon électrique est branché. La sélection d’une durée de séchage met l’appareil en marche. Ce bouton a deux fonctions : a - Durée du séchage Selon la nature et la quantité de textile, ainsi que l’efficacité de l’essorage de votre lave-linge, sélectionnez le temps de séchage désiré par le bouton 2 . Dès que vous avez sélectionné une durée de séchage, le cycle démarre, le voyant (A) s’allume et le restera jusqu’à la fin du cycle. b - Cycle Fraîcheur Sélectionnez cette position lorsque vous souhaitez rafraîchir un linge qui a séjourné longtemps dans une armoire. Vous pouvez aussi utiliser ce programme comme ”complément de séchage” si, à la fin d’un programme normal, vous jugez que certaines pièces de linge sont insuffisamment sèches. La mise en marche ne doit être effectuée que si le couvercle de l’appareil et le portillon du tambour sont bien fermés. 1 Sélection de la nature du linge COTON : Pour les charges composées de linge de maison, serviettes éponge, vêtements et sous-vêtements coton. Aucune sélection de touche n'est nécessaire MÉLANGE : Pour les charges composées de linge de natures différentes (pièces coton + pièces en synthétique résistant), ou fibres mélangées. Enfoncez la touche "Mélange " 3 Départ Différé (selon modèle) SYNTHÉTIQUE : Sélectionnez une position comprise entre 1 et 8 heures. Départ Différé” permet de retarder le Le ”D début du séchage de votre linge afin de bénéficier du tarif heures creuses ou pour obtenir une fin de cycle à l’heure désirée. Pour les textiles 100% synthétique. Enfoncez la touche "Synthétique " DÉLICAT : Pour les textiles particulièrement sensibles à la température (par exemple les fibres en acrylique). Temps de séchage Les temps de séchage ci-dessous comprennent la période de 8 minutes de refroidissement en fin de cycle et vous sont donnés à titre indicatif, car ils sont fonction :
- du résultat souhaité : sec, humide...
- de la température ambiante (ces valeurs correspondent à une ambiance de 20°C)
- de la qualité de l’essorage. nature du linge charge COTON 4,5 kg 3,5 kg 2 kg 1 kg MÉLANGE SYNTHÉTIQUE DÉLICAT pour du linge essoré à ... durée du cycle de séchage de 1 h 20 à 1h 30 tours/minute de 1 h 20 à 1h 30 tours/minute de 40 à 50 min de 50 à 60 min Pour des vitesses d’essorage plus faibles, les temps seront relativement plus longs. (Par exemple, pour 4,5 kg de linge normal essoré à 500 tours/minute : de 1 h 50 à 2 h). PROGRAMMES PRÉCONISÉS POUR LES ESSAIS SELON EN 61121 - DIRECTIVE 95/13/CEE Charge I ......”coton sec”........................4,5 kg ....choisir ”Coton” (aucune touche sélectionnée) Charge II ....”coton prêt à repasser” ....4,5 kg ....choisir ”Coton” (aucune touche sélectionnée) Charge III ....”textile d’entretien facile” ....2 kg ....choisir ”Mélange” Enfoncez les deux touches SLBRPROG101-1 Par mesure de sécurité, il est conseillé de débrancher le cordon électrique. Entretien filtre Mélange Synthétique

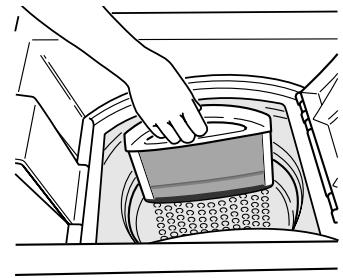

Entretien courant Incidents pouvant survenir Nettoyage du filtre Nettoyage de l'appareil. Nous vous rappelons que le filtre doit être nettoyé après chaque cycle. Il est situé à gauche à l’intérieur du tambour. Pour le nettoyer, procédez comme suit : - enlevez-le de son logement en tirant de bas en haut (Dessin 13) Pour le nettoyage du tableau de bord, de l’accès au tambour, de la carrosserie, utilisez une éponge ou un chiffon humidifié avec de l’eau et du savon liquide uniquement. Dans tous les cas, proscrire (Dessin 16) :
- les poudres abrasives
- les éponges métalliques ou plastiques
- les produits à base d'alcool (alcool, diluant etc ...) Dessin 13 Dessin 16 - nettoyez-le en le débarrassant de la mince couche de peluche qui le recouvre (Dessin 14) Dessin 14 OUI NON Quelques incidents peuvent survenir lors de l'utilisation de votre sèche-linge, voici des points à vérifier. Le sèche-linge ne démarre pas Le séchage n’est pas homogène Vérifiez si :
- la prise de courant est branchée
- la touche marche/arrêt est enfoncée
- la porte est bien fermée
- le condenseur est bien verrouillé (1)
- le bac de récupération d’eau est bien encliqueté (1) Vérifiez si :
- la charge de linge n’est pas composée de textiles dont la nature est trop différente (ex.: drap avec blue-jean)
- le linge a bien été mis ”déplié” dans le tambour Les pièces de linge en synthétique sont chargées d’électricité statique Les temps de séchage sont trop longs Vérifiez si :
- le linge n’est pas trop sec
- vous avez utilisé de l’assouplissant lors du lavage, l’usage de ce produit permettant de réduire en grande partie les problèmes d’électicité statique Vérifiez si :
- le filtre dans le tambour est chargé de peluches
- le condenseur est encrassé (1)
- la charge de linge est assez essorée (500 tours/min minimum, mais un essorage à 850 tours/min donne de meilleurs temps de séchage)
- la température dans la pièce n’est pas trop élevée, surtout si cette dernière est petite: au besoin, ouvrir la porte ou la fenêtre
- les entrées et les sorties d’air ne sont pas assez dégagées pour assurer un circulation correcte (1) ou la gaine d’évacuation comporte trop de coudes (2) Le témoin ”bac plein” est allumé (1) Vérifiez si :
- le bac récupérateur d’eau est plein ; après l’avoir vidé, remettez-le correctement en place en l’encliquetant à fond dans son logement Le témoin ”bac plein” s’allume alors que le bac est vide (1) Le linge est trop humide Il ne doit surtout pas être passé sous l’eau (Dessin 15). Remplacement du cordon d’alimentation électrique Dessin 15 NON Pour votre sécurité, cette opération doit impérativement être effectuée par le service après vente du fabricant ou une personne habilitée de qualification similaire afin d’éviter un danger. - remettez-le en place dans son logement en le poussant bien à fond. SLFENT101-1
- le bac est correctement encliqueté : le pousser bien à fond Vérifiez si :
- le filtre dans le tambour est chargé de peluches
- la sélection du type de séchage est correcte (trop faible) : passez au programme supérieur ou augmentez le temps de séchage
- la charge de linge n’est pas trop petite (0,5 kg mini pour les synthétiques, 1,5 kg mini pour le coton) Le témoin ”bac plein” s’allume en cours de cycle alors que le bac n’est que partiellement plein (1) Vérifiez si :
- votre appareil est bien horizontal Le linge est trop sec, trop froissé Vérifiez si :
- le temps de séchage sélectionné n’est pas trop long : mieux vaut choisir une durée de séchage trop courte que trop longue, vous éviterez ainsi d’obtenir un linge trop sec et trop difficile à repasser SLFPB11-1 (1) appareil à condenseur (2) appareil à évacuation
S e r v i c e a p rè s - v e n t e Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique. PIECES D’ORIGINE : lors d’une intervention d’entretien, demandez l'utilisation exclusive de PIECES DETACHEES CERTIFIEES D’ORIGINE. Relations consommateur 3615* Brandt *1,29 F TTC/minute Tarif en vigueur au 1er novembre 1999 BRANDT c'est aussi le minitel ... ... pour en savoir plus sur tous les produits de la marque : informations, conseils, les points de vente, les spécialistes après-vente. ... pour communiquer : nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement. Vous pouvez aussi nous écrire : Service Consommateurs BRANDT - BP 9526 -
95069 CERGY PONTOISE CEDEX
ou nous téléphoner au
(*)Tarif en vigueur au 1er novembre 1999) 06631A - 05/00
