USU 12.2 - Relais de protection électrique ABB - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil USU 12.2 ABB au format PDF.
| Type de produit | Relais de protection électrique |
| Marque | ABB |
| Modèle | USU 12.2 |
| Catégorie | Relais de protection électrique |
| Dimensions (diamètre x hauteur) | 54 x 19 mm |
| Poids | 0,06 kg |
| Alimentation | via bus KNX (I-bus® ABB) |
| Nombre d’entrées/sorties | 12 canaux paramétrables individuellement |
| Tension d’interrogation (entrée) | 20 V impulsion |
| Courant d’entrée | 0,5 mA |
| Tension de sortie | 3,3 V DC |
| Courant de sortie maximal | 2 mA par sortie (limité par résistances protectrices) |
| Protection | IP20, contre courts-circuits, surcharges, inversion de polarité |
| Plage de température de service | -5 °C à 45 °C |
| Montage | À encastrer, dans une boîte de 55 mm |
| Longueur maximale de câble | 10 m |
| Interface | Bornes-té KNX, câbles de liaison 30 cm |
| Programmation | Via logiciel ETS (ETS2 V1.2a ou supérieur) |
| Fonctions principales | Entrée/sortie pour boutons-poussoirs, commutateurs, DEL ; paramétrable via ETS |
| Entretien | Chiffon sec ou légèrement savonneux ; ne pas utiliser de solvants |
| Sécurité | Installation par personnel qualifié ; respect des normes électriques en vigueur |
| Pièces détachées / Réparabilité | Aucune pièce détachable ; ouverture annule la garantie |
| Informations générales | Notice de 2 pages disponible gratuitement en PDF |
FOIRE AUX QUESTIONS - USU 12.2 ABB
Questions des utilisateurs sur USU 12.2 ABB
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Relais de protection électrique au format PDF gratuitement ! Retrouvez votre notice USU 12.2 - ABB et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil USU 12.2 de la marque ABB.

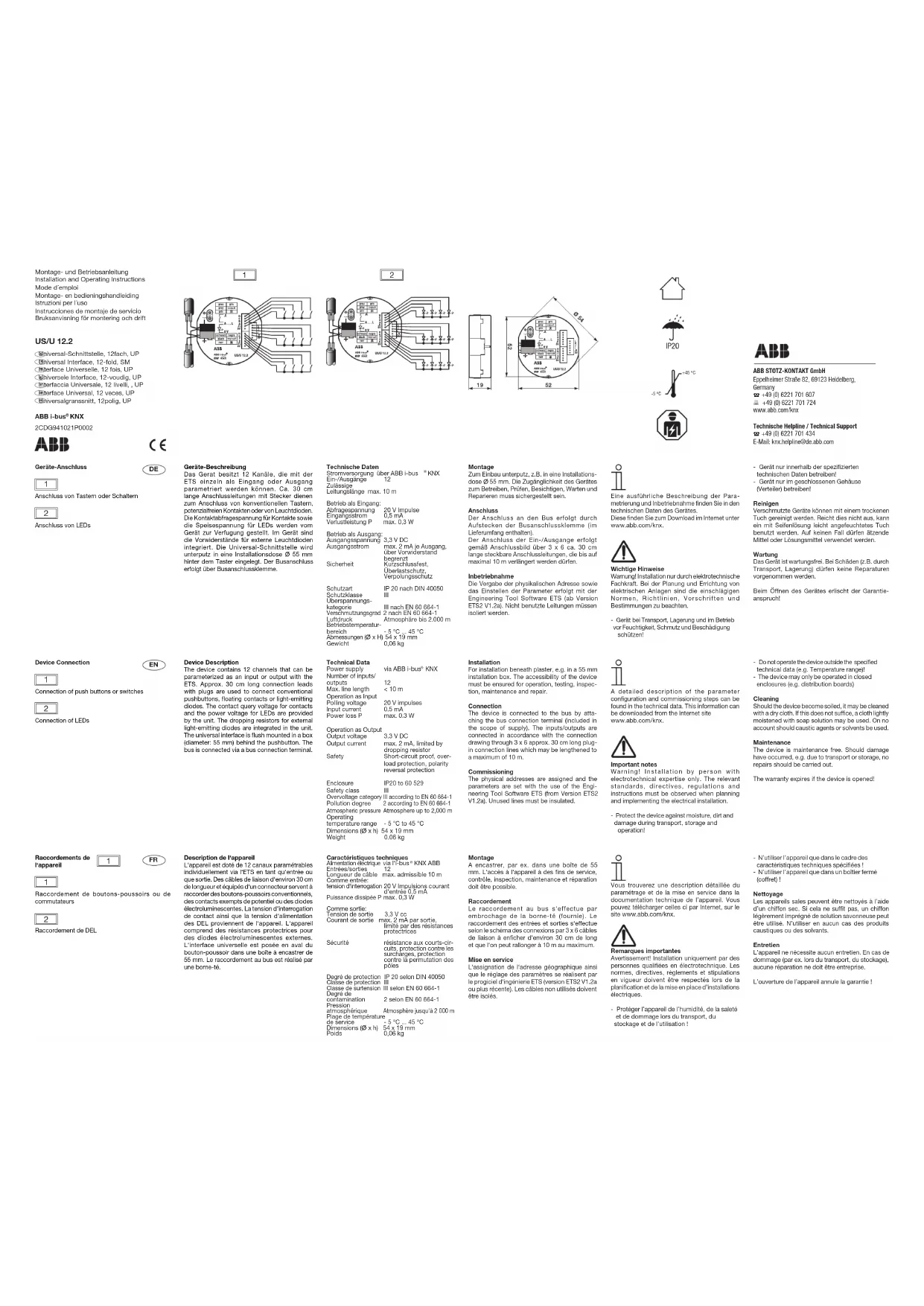

MODE D'EMPLOI USU 12.2 ABB
Raccordement de boutons-poussoirs ou de commutateurs
Raccordement de DEL
Description de l'appareil
L'appareil est doté de 12 canaux paramétrables individuellement via l'ETS en tant qu'entrée ou que sortie. Des câbles de liaison d'environ 30 cm de longueur et équipés d'un connecteur servent à raccorder des boutons-poussoir conventionnels, des contacts exempts de potentiel ou des diodes électroluminescentes. La tension d'interrogation de contact ainsi que la tension d'alimentation des DEL proviennent de l'appareil. L'appareil comprend des résistances protectrices pour des diodes électroluminescentes externes. L'interface universelle est posée en aval du bouton-poussoir dans une boîte à encastrer de 55 mm. Le raccordement au bus est réalisé par une borne-té.
Technische Daten
Caractéristiques techniques
Alimentation électrique via l'I-bus® KNX ABB Entrées/sorties 12
Longueur de câble max. admissible 10 m
Comme entrée: toncien d'interragation 20 V Impulsions courant
tension d'interrogation 20 v impulsions courant d'entrée 0,5 mA
Puissance dissipée P max. 0,3 W
Comme sortie:
Tensión de sortie 3,3 V cc Courant de sortie max. 2 mA
Courant de sortie - max. 2 m1 par sortie, limité par des résistances
protectrices
Sécurité
résistance aux courts-cir-
cults, protection contre les surcharges protection
contre la permutation des
pôles
Degré de protection IP 20 selon DIN 40050
Classe de protection Classe de surtension
Degré de
contamination 2 selon EN 60 664-1
Pression atmosphérique Atmosphère jusqu'à 2 000 m
Plage de température
de service - 5 °C ... 45 °C Dimensions (∅ x h) 54 x 19 mm
Dimensions (∅ x 11) 54 x 13 Poids 0,06 kg
Montage
A encastrer, par ex. dans une boîte de 55 mm. L'accès à l'appareil à des fins de service, contrôle, inspection, maintenance et réparation doit être possible.
Raccordement
Le raccordement au bus s'effectue par embrochage de la borne-té (fournie). Le raccordement des entrées et sorties s'effectue selon le schéma des connexions par 3 x 6 câbles de liaison à enficher d'environ 30 cm de long et que l'on peut rallonger à 10 m au maximum.
Mise en service
L'assignation de l'adresse géographique ainsi que le réglage des paramètres se réalisent par le progiciel d'ingénierie ETS (version ETS2 V1.2a ou plus récente). Les câbles non utilisés doivent être isolés.
Vous trouverez une description détaillée du paramétrage et de la mise en service dans la documentation technique de l'appareil. Vous pouvez télécharger celles ci par Internet, sur le site www.abb.com/knx.
Remarques importantes
Avertissement! Installation uniquement par des personnes qualifiées en électrotechnique. Les normes, directives, règlements et stipulations en vigueur doivent être respectés lors de la planification et de la mise en place d'installations électriques.
- Protéger l'appareil de l'humidité, de la saleté et de dommage lors du transport, du stockage et de l'utilisation !
ABB
+49 (0) 6221 701 607
+49 (0) 6221 701 724
www.abb.com/knx
Technische Helpline / Technical Support
+49 (0) 6221 701 434
E-Mail: knx.helpline@de.abb.com
- N'utiliser l'appareil que dans le cadre des
caractéristiques techniques spécifiées !
- N'utiliser l'appareil que dans un boîtier fermé
(coffret) !
Nettoyage
Les appareils sales peuvent être nettoyés à l'aide d'un chiffon sec. Si cela ne suffit pas, un chiffon légèrement imprégné de solution savonneuse peut être utilisé. N'utiliser en aucun cas des produits caustiques ou des solvants.
Entretien
L'appareil ne nécessite aucun entretien. En cas de dommage (par ex. lors du transport, du stockage), aucune réparation ne doit être entreprise.
L'ouverture de l'appareil annule la garantie !
