R2006 GS - Recepteur FUTABA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur radio 2.4 GHz
Marque	Futaba
Modèle	R2006 GS
Nombre de canaux	6
Système de transmission	FHSS / S-FHSS
Bande de fréquence	2.404 - 2.4475 GHz
Fréquence canal	1500 kHz
Canaux de fréquence	30
Dimensions (L x l x H)	43 x 25 x 9/12.5 mm
Poids	9 grammes
Tension de fonctionnement	4.8 - 7.4 V (2 LiPo / 4-5 éléments NiMH)
Consommation	Environ 40 mA
Portée	Environ 1000 mètres
Antenne	Double antenne Diversity (2 x ~14 cm)
Fonctions principales	Réception FHSS/S-FHSS, fonction Binding, système Diversity pour réduire les pertes de signal
Indicateur LED	LED de statut
Bouton	Touche SW (Binding)
Entretien et nettoyage	Nettoyer avec un chiffon sec. Éviter l'humidité et les températures extrêmes.
Sécurité	Ne pas dépasser la tension de fonctionnement. Vérifier l'antenne avant utilisation.
Pièces détachées et réparabilité	Pièces non spécifiées par le fabricant. Contacter le service après-vente Conrad.
Informations générales	Notice d'utilisation disponible sur notice-facile.com. Référence Conrad 209542.

FOIRE AUX QUESTIONS - R2006 GS FUTABA

Comment effectuer la liaison (Binding) entre le récepteur et l'émetteur ?

Maintenez la touche SW enfoncée tout en mettant le récepteur sous tension. La LED clignote. Mettez l'émetteur en mode Binding. Lorsque la LED devient fixe, la liaison est réussie. Consultez la notice de l'émetteur pour les détails.

Quels types de batteries puis-je utiliser avec le récepteur R2006 GS ?

Le récepteur accepte une tension de 4.8 à 7.4 V. Vous pouvez utiliser des packs LiPo 2S ou des piles NiMH/NiCd de 4 à 5 éléments.

Le récepteur est-il compatible avec les anciens émetteurs Futaba ?

Le R2006 GS utilise les protocoles FHSS et S-FHSS. Il est compatible avec les émetteurs Futaba supportant ces protocoles, comme les séries T6J, T8J, etc. Vérifiez la compatibilité dans la notice de votre émetteur.

Quelle est la portée maximale du récepteur ?

La portée est d'environ 1000 mètres dans des conditions optimales. Elle peut varier selon l'environnement et la position des antennes.

Comment interpréter le voyant LED du récepteur ?

Un clignotement rapide indique une recherche de signal ou une perte de liaison. Un clignotement lent peut signaler une faible tension. Un voyant fixe indique une liaison établie. Consultez la notice pour les détails.

Puis-je utiliser une seule antenne ?

Le récepteur est équipé de deux antennes pour la diversité. Il est fortement recommandé d'utiliser les deux pour une meilleure réception et éviter les pertes de signal.

Comment installer le récepteur dans mon modèle ?

Placez le récepteur dans un endroit sec et protégé des vibrations. Orientez les antennes à 90 degrés l'une de l'autre et éloignez-les des parties métalliques. Fixez-le avec du velcro ou du double-face.

Quelle est la consommation électrique du récepteur ?

La consommation est d'environ 40 mA sous 5 V. Utilisez une batterie adaptée pour assurer une autonomie suffisante.

Le récepteur supporte-t-il les servos haute tension ?

Oui, le récepteur accepte une tension de 4.8 à 7.4 V, ce qui permet d'utiliser des servos compatibles avec cette plage de tension. Vérifiez les spécifications de vos servos.

Où puis-je trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit sur notice-facile.com au format PDF. Vous pouvez également la demander par email dans une autre langue.

MODE D'EMPLOI R2006 GS FUTABA

Conrad sur INTERNET www.conrad.fr

NOTICE

Version 06/11

Récepteur R2006 GS 2.4 GHz

Code : 209542

Note de l'éditeur

Cette notice est une publication de la société Conrad, 59800 Lille/France. Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p.ex. photocopies, microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de l'éditeur. Reproduction, même partielle, interdite.

Cette notice est conforme à l'état du produit au moment de l'impression. Données techniques et conditionnement soumis à modifications sans avis préalable. © Copyright 2001 par Conrad. Imprimé en CEE. XXX/06-11/JV

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout report ultérieur !

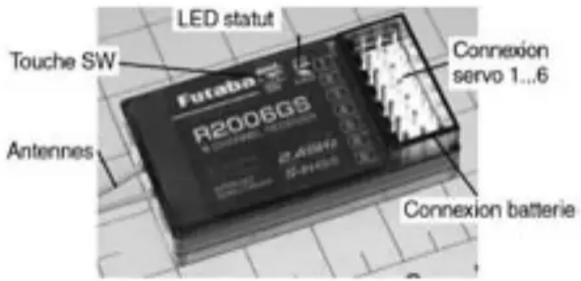

Récepteur R2006 GS 2.4 GHz No. F1006

Récepteur compact et léger (9g) 6 canaux FHSS/S-FHSS. Avec système d'antenne Diversity pour amoindrir les points morts et pour une utilisation plus flexible des modèles. Grâce à la fonction Binding, il est possible de fixer un ou plusieurs récepteurs sur l'émetteur.

Données techniques R2006 GS 2.4 GHz

Tension de fonctionnement : 4.8-7.4 V (2 LiPo/4-5 NC/NiMH)

Consommation : env. 40 mA

Nombre de canaux : 6

Fréquence canal : 1500 kHz

Bande de fréquence : 2.404...2.4475 GHz

Canaux de fréquence : 30

Système de transmission : FHSS/S-FHSS

Poids : 9 grammes

Dimensions : 43x25x9/12.5 mm

Longueur de l'antenne : env.14 cm

Système deux antennes Diversity

Portée : env. 1000 m
