WUC70 - Thermostat HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat d'ambiance
Marque	Hager
Modèle	WUC70
Alimentation	230 V, 50 Hz
Capteur	Bimétal, type 1C
Plage de réglage	+5 °C à +30 °C
Hystérésis	Environ 0,5 °C
Relais de sortie chauffage	10 A (4 A cos φ)
Sortie climatisation	Non applicable (WUC70)
Réduction de température	Environ 4 K (via contact horaire)
Protection antigel	Oui (mode hors-gel)
Indice de protection	IP 36
Classe d'isolation	Classe II après installation complète
Capacité de raccordement	0,5 à 2,5 mm²
Humidité maximale	95 %
Installation	Mur intérieur, à environ 1,5 m du sol, à l'abri des perturbations thermiques
Fonctions principales	Régulation confort, mode réduit, mode hors-gel, limitation de plage
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Installation par un électricien qualifié. Ne pas utiliser sans protections externes.
Pièces détachées et réparabilité	Utiliser exclusivement des pièces d'origine Hager.
Informations générales	Thermostat pour chauffage électrique ou eau chaude. Compatible contact horaire.

FOIRE AUX QUESTIONS - WUC70 HAGER

Comment installer le thermostat Hager WUC70 ?

L'installation doit être réalisée uniquement par un installateur électricien. Le thermostat doit être placé sur un mur intérieur, à environ 1,5 m du sol, à l'abri du rayonnement solaire direct et de toute perturbation thermique (lampe, TV, tuyau de chauffage, courant d'air). Ne pas utiliser le produit sans ses protections externes.

Quelle est la fonction du contact horaire sur le WUC70 ?

Le contact horaire (borne Ⓛ) permet de basculer entre le mode confort et le mode réduit. Lorsqu'il est ouvert, la température est régulée normalement. Lorsqu'il est fermé, la température de consigne est réduite d'environ 4 K (mode réduit).

Comment limiter la plage de température du thermostat ?

Pour limiter la plage, retirez le bouton de réglage (④), soulevez l'ergot de limitation (⑧), puis ajustez le disque rouge pour la température maximale et le disque bleu pour la température minimale. Replacez l'ergot et le bouton.

Que faire si la température ambiante ne correspond pas à la consigne ?

Vérifiez que le thermostat est correctement installé et non exposé à des sources de chaleur ou de froid. Assurez-vous que le contact horaire est dans la position souhaitée. Si le problème persiste, contactez un électricien.

Puis-je utiliser le WUC70 pour une climatisation ?

Non, le modèle WUC70 est conçu uniquement pour le chauffage. Pour une application chauffage et climatisation, il faut utiliser le modèle WUC72.

Comment nettoyer le thermostat WUC70 ?

Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez jamais de produits chimiques, d'abrasifs ou de liquides, car ils pourraient endommager l'appareil.

Quelle est la tension d'alimentation du thermostat ?

Le thermostat fonctionne sous une tension de 230 V, 50 Hz. Il doit être raccordé à une phase (L) et un neutre (N).

Que signifie la classe II pour ce thermostat ?

La classe II signifie que l'appareil offre une double isolation électrique, garantissant une protection renforcée contre les chocs électriques. Elle est valide après installation complète.

Comment régler le mode hors-gel sur le WUC70 ?

Le mode hors-gel est activé en tournant le bouton de réglage sur la position minimale (généralement le symbole de flocon ou la position la plus basse). Le thermostat maintient alors une température minimale pour éviter le gel.

Où placer le thermostat dans la maison pour un meilleur fonctionnement ?

Placez le thermostat sur un mur intérieur, à environ 1,5 m du sol, dans la pièce de référence. Évitez les zones exposées au soleil, aux courants d'air, près de lampes, téléviseurs ou tuyaux de chauffage, car ils fausseraient la mesure.

MODE D'EMPLOI WUC70 HAGER

Thermostat d'ambiance Notice d'instructions

WUC70, WUC72

kallysto

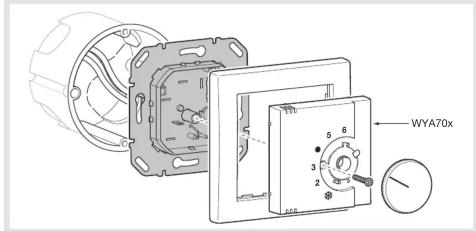

Montage / Assembly

WYA70x

Installationshinweis
Installation advice
Conseil d'installation

- Appareil à installer uniquement par un

installateur electricien.

- Ne pas utiliser le produit sans

ses protections externes

Installation (a)

Le thermostat d'ambiance doit être installé à

environ 1,5 m du sol, sur un mur intérieur, à l'abri du revonnement solaire direct et de toute

du rayonnement solaire direct et de toute perturbation thermique telle que lampe d'éclairage.

téléviseur, tuyau de chauffage, courant d'air -

voir schéma d'installation

Description (b)

Ⓐ Bouton de réglage de température

B Ergot de limitation d'échelle

© Disque (bleu et rouge)

① Temperature de confort ② Hava, sol.

E) Hors-gei

Description des bornes de

connexion

Entrées

- L = Phase

- N = Neutre

- Réduction de température

(uniquement WUC70)

Sorties

chauffage

- declimatisation (uniquement WUC72)

Fonctionnement WUC70

Lorsque la température ambiante est inférieure

à la température de consigne, le contact bimétal

termé le circuit de chaume jusqu'à atteinte de la température désirée.

Temperature desired Contact horaire Ⓛ

- Ouvert : la température est régulée normalement

- Fermé : la température est régulée et réduite

d'environ 4K.

Fonctionnement WUC72

- Lorsque la température ambiante est inférieure

a la consigne, le contacteur bimetal ferme le circuit de chauffe

circuit de chaune

- Inversement lorsque la température ambiante est supérieure à la consigne, le bimétal forme.

est supérieure à la consigne, le dimetal ferme le circuit de climatisation.

Limitation de la plage de

temperature (b

La plage de température peut être réduite de la

façon suivante : 1. Enlover la houton de réglage de température ①

1- Enlever le bouton de réglage de température ④ 2- Soulever l'ergot de limitation ⑧

3- Ajuster le disque rouge afin de définir la

température maximale désirée

4- Ajuster le disque bleu afin de définir la

température minimale désirée

5- Replacer l'ergot Ⓑ

6- Replacer le bouton

Recommendations

- Toujours placer le thermostat dans la partie la

plus basse, dans le cas de plaque multiposte. - N'utiliser que les pièces d'origine.

Caractéristiques techniques

- Capteur : bimétal, type 1C

- Tension d'alimentation : 230 V, 50 Hz

- Plage de réglage : +5°C à +30°C

- Relais de sortie chauffage : 10 (4).

- Relais de sortie climatisation : 5 (2)A

- Hysteresis : environ 0,5°C

- Classe II après installation complete Indiso de protection : IR 30

- Indice de protection. IP 36 Capacité de recordement + 0,5 à 2,5 mm

- Capacité de r'accordement : 0,5 - Humidité d'air maximale : 95%
