Type de produit	Module d'interphonie et de commutation pour bus
Marque	Hager
Modèle	RED113X
Alimentation	24 V CC max., 1 A (via bus)
Contacts de commutation	1 contact sans potentiel, C/NC/NO, max. 24 V / 1 A
Fonctions de commutation	12 fonctions programmables (ouverture de porte, éclairage, appel, etc.)
Configuration adresse	Adresse de groupe (G-Adr) et adresses interphone (T-Adr1, T-Adr2) par interrupteurs rotatifs
Nombre d'utilisateurs max.	16 utilisateurs en configuration B
LED indicateurs	LED d'alimentation (bus) et LED d'état de commutation
Raccordement bus	Bornes a/b, câble J-Y(ST)Y ou A-2Y(L)2Y, paire torsadée
Température de fonctionnement	Non spécifiée (estimation : 0 °C à +40 °C)
Dimensions	Non spécifiées (estimation : module standard 2 modules DIN)
Poids	Non spécifié
Entretien et nettoyage	Nettoyer avec un chiffon sec, sans produits abrasifs
Sécurité	Respecter les réglementations en vigueur pour l'installation ; utiliser des câbles blindés
Pièces détachées et réparabilité	Non spécifiées (contacter le service après-vente Hager)
Informations générales	Dispositif pour systèmes d'interphonie et de contrôle d'accès

FOIRE AUX QUESTIONS - RED113X HAGER

Comment configurer l'adresse de groupe sur le RED113X ?

Utilisez l'interrupteur rotatif G-Adr (noir) pour régler l'adresse de groupe (0 à F). Tournez-le à la position souhaitée.

Comment configurer les adresses interphone ?

Les interrupteurs rotatifs T-Adr1 et T-Adr2 (bleus) permettent de régler les adresses interphone. Selon le mode de configuration (A, B, C), ils définissent des adresses consécutives ou individuelles.

Quelle est la fonction du contact de commutation ?

Le contact de commutation 1 (bornes C, NC, NO) est un contact sec sans potentiel, supportant max. 24 V / 1 A. Il peut commander une gâche électrique, un éclairage, etc.

Comment programmer la fonction de commutation ?

Utilisez l'interrupteur rotatif Fct.1 (gris) pour sélectionner la fonction souhaitée (0 à D). Consultez le tableau des fonctions dans la notice pour le délai associé.

Puis-je connecter plusieurs RED113X ensemble ?

Oui, jusqu'à 16 utilisateurs maximum. Ils doivent partager la même adresse de groupe et avoir des adresses interphone consécutives (configuration B).

Quel type de câble utiliser pour le bus ?

Utilisez un câble blindé de type J-Y(ST)Y ou A-2Y(L)2Y, avec une paire torsadée (recommandé : blanc/jaune ou orange/blanc). Respectez les réglementations locales.

Comment savoir si l'appareil est alimenté ?

La LED d'alimentation (2) s'allume dès que le bus est connecté et que l'alimentation est présente.

Que faire si la LED d'état ne s'allume pas ?

Vérifiez le câblage du bus et les adresses configurées. Assurez-vous que la fonction de commutation est active et que le contact est utilisé. Consultez la notice pour les tests.

Comment réinitialiser le RED113X ?

Il n'y a pas de réinitialisation spécifique. Vous pouvez modifier les interrupteurs rotatifs pour changer la configuration. Un redémarrage du bus peut être nécessaire.

Où trouver la notice complète du RED113X ?

La notice est disponible en téléchargement gratuit sur notice-facile.com au format PDF. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI RED113X HAGER

• Barrettes de séparation entre les lignes de réseau et de communication de porte dans des goulettes utilisées conjointement.
• Utilisation de cables de telecommunication courants, non-ex. LY (St) Y d'un diamètre de
  rants, par ex. 3-1 (St) 1 d'un diamètre de 0,8 mm.

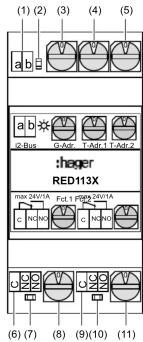

(1) (2) (3) (4) (5) a b a b i-Bus G-Air T-Adr 1 T-Adr 2 :hager RED113X max 24V/1A Fct.1 24V/1A C NC NC C NC NC (6) (7) (8) (9)(10) (11)

(1) Raccordement BUS, bornes a/b
(2) LED d'alimentation : s'allume dès que le bus est connecté
(3) G-Adr : interrupteur rotatif (noir) pour la réglage de l'adresse de groupe
(4) T-Adr1 : interrupteur rotatif (bleu) pour la réglage de la première adresse interphons
(5) T-Adr2 : interrupteur rotatif (bleu) pour la réclaire de la deuxième adresse interphone
(6) Contact de commutation 1 : raccordement du contact sans potentiel 1 (max. 24 V/1 A) C = Borne d'alimentation
NC = Contact normalement fermé
NO = Contact normalement ouvert (7) LED d'état 1 : allumée = contact 1 actif, éteinte = contact 1 inactif
(8) Fct.1 : interrupteur rotatif (gris) pour la réglage de la fonction de commutation 1

• J-Y(ST)Y ou A-2Y(L)2Y
  Utiliser une paire de fils torsadés

Recommendation : blanc / jaune

Utiliser une paire de fils torsadés.

Recommendation : orange / blanc

• Utiliser exclusivement les qualités de câbl blindé recommandées dans cette notice.
  ■ Respecter impérativement les réglementations en vigueur lors de la planification et de l'installation.
  ■ Effectuer la pose des câbles, le câblage des appareils et en particulier le blindage et la mise à la terre comme décrit ci-après.

Image 2 : bornes de raccordement

Si des dysfonctionnements surviennent dans les installations de télécommunication, dans les services de radiocommunication ou dans d'autres installations lors de l'exploitation de systèmes d'interphonie vidéo existants, des mesures de blindage et de mise à la terre des câbles ainsi que des mesures de filtrage doivent être mises en œuvre.

Pour ce faire, connecter tous les fils de continuité des câbles en étoile à l'aide d'une borne.

Dans le sous-ensemble, raccorder tous les fils de continuité au rail PE.

Configuration

A : un seul utilisateur utilise les deux fonctions de corréquentation.

L'interrupteur rotatif G-Adr. (3) permet la confi-

guration de l'adresse de groupe de l'utilisateur.

Les interrupteurs rotatifs T-Adr.1 (4) et T-Adr.2 (5) permettent de manière identique la configuration de l'adresse interphone.

B : plusieurs utilisateurs (max. 16) utilisent les deux fonctions de commutation ensemble.

Les utilisateurs doivent disposer de la même

adresse de groupe et d'adresses interphone consécutives.

L'adresse de groupe est configurée au niveau de l'interrupteur rotatif G-Adr., la plus petite adresse interphone à l'interrupteur T-Adr.1 et la plus grande à l'interrupteur T-Adr.2.

C : deux utilisateurs utilisent chacun une fonction de commutation

L'adresse de groupe des utilisateurs doit être identique à l'adresse configurée au niveau de l'interrupteur rotatif G-Adr.

La plus grande adresse interphone est configurée au niveau de l'interrupteur rotatif T-Adr.1 et la plus petite à l'interrupteur T-Adr.2.

Fonctions de commutation

Fct. 1/2	Fonction de commutation	Délai (sec.)
0	Aucune fonction de commutation
1	Actionnement du bouton d'ouverture de la porte lors d'un appel à l'interphone	10
2	Actionnement du bouton d'ouverture de la porte en état d'inactivité	10
3	Actionnement du bouton d'ouverture de la porte lors d'un appel à l'interphone ou en état d'inactivité	10
4	Actionnement du bouton d'éclairage lors d'un appel à l'interphone	10
5	Actionnement du touche d'éclairage en état d'inactivité	10
6	Actionnement du touche d'éclairage lors d'un appel à l'interphone ou en état d'inactivité	10
7	Appel porte
8	Commande du moniteur vidéo	90/180

Fct. 1/2	Fonction de commutation	Délai (sec.)
9	Appel d'étage	10
A	appel interne	10
B	Appel porte + Appel d'étage + Appel interne	10
C	Fonction de commutation RED113X pour l'adresse de relais 0 (actionnement par impulsion sans indication d'état)	10
D	Fonction de commutation RE-D113X pour l'adresse de relais 1 (actionnement par impulsion sans indication d'état)	10
