MODE D'EMPLOI TXC511 HAGER

Mode 2 : régulation active avec consigne locale. Après détection, la sortie régule le niveau d’éclaire-ment en utilisant la consigne définie par le potentio-mètre 2. Ce niveau peut être temporairement modifié par un bouton poussoir communicant.La sortie est commandée pendant la durée réglée sur le potentiomètre 1.Mode 3 : régulation active en mode auto. Après détection, la sortie régule le niveau d’éclaire-ment en utilisant la consigne définie à l’aide du bou-ton poussoir communicant. Par défaut, la consigne est de 500 lux.La sortie est commandée pendant la durée réglée sur le potentiomètre 1.Mode Test :Ce mode permet de valider la zone de détection. Pour sélectionner ce mode, mettre le potentiomètre 1 sur la position “test”.Chaque détection sera alors signalée par l’allumage du voyant V1 4 durant 1 seconde si le niveau d'éclairement est inférieur au seuil réglé.La sortie d'éclairage S1 n’est pas commandée dans ce mode, les réglages de temporisation sont ignorés.RéglagesLes 2 tableaux ci-dessous vous permettront d’ef-fectuer les réglages nécessaires au bon fonctionne-ment du détecteur.Ordre de grandeur de luminositéLes positions du potentiomètre de ce tableau sont indicatives et dépendent de l'environnement d'ins-tallation (mobilier, sol, mur…).Montagecf annexe6LE004168A6LE004168A

Detecteur de présence 1 canal avec régulation de lumière

Zones de détection - Detection areas AI1_EE810_T4_04

7 m zone deprésencepassagepassage

X = 13Y = 7 pour taille plafond standard

zone milieu modifiée : arrondie Spécifications techniques / Technical characteristics Description du détecteur - Description du détecteur AI1_EE810_T4_05

15,5 tableau de correspondance : hauteur d'installation du détecteur au plafond / zones couvertes

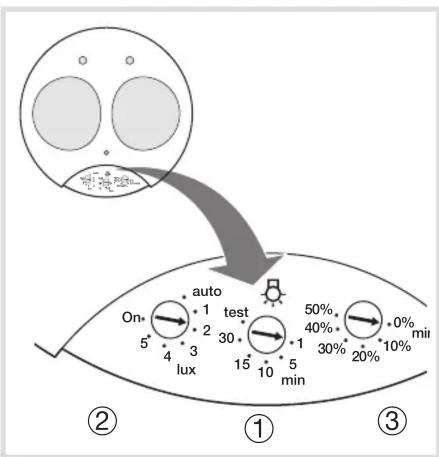

Potentiomètres de réglagesAdjustment potentiometers auto

Les détecteurs TX511 et TXC511 associés à des variateurs KNX, offrent des fonctions de régulation de lumière. Ils sont capables de détecter des mouvements de faible amplitude. (Ex : personne travaillant dans un bureau). Cette détection se fait à l’aide de 2 capteurs pyroélectriques qui se trouvent sous les len-tilles de détection 5.De plus, le capteur de luminosité 6 mesure en continu la luminosité ambiante en la com-parant au réglage de seuil de luminosité fixé par le potentiomètre 2.La tête du détecteur est orientable à 90° et permet d’adapter la zone de détection suivant la configuration du local.Ces produits font partie du système d’installa-tion Tebis.Le potentiomètre de réglage 2 permet de définir le mode de fonctionnement du détec-teur de présence :• Mode 1 : régulation inactive• Mode 2 : régulation active avec consigne locale• Mode 3 : régulation active en mode auto.La temporisation définie par le potentiomètre 1 est relancée après chaque détection.Le niveau mini de variation défini par le poten-tiomètre 3 n'est prise en compte que dans le mode 1.Configuration• TX100 : description détaillée dans la notice livrée avec le configurateur.• ETS : Logiciel d’application TL511A (TX511) TLC511A (TXC511). Base de données et descriptif disponibles chez le constructeur.Par défaut, le produit est configuré avec prise en compte des paramètres réglés par les potentiomètres 1, 2 et 3. Il est toutefois possible de modifier ces paramètres via ETS.Fonctions• 1 voie de régulation par le bus KNX• Réglage de la temporisation de la commande éclairage, du niveau minimum de variation et du seuil de luminosité via les potentiomètres 1, 2 et 3 sur le produit ou via ETS. Les fonctions précises de ces produits dépendent de la configuration et du paramétrage.Après mise sous tension, un délai d’attente de 30 secondes (clignotement de la LED 4) est nécessaire aux TX511 et TXC511 pour effectuer la première commande.Modes de fonctionnementTrois modes de fonctionnement sont proposés.Mode 1 : régulation inactive.Dans ce mode, la régulation est inactive. Pendant la présence, le détecteur commande sa sortie avec un niveau prédéfini (100% par défaut) qui peut être modifié par un bouton poussoir communicant. La sortie est commandée pendant la durée réglée sur le potentiomètre 1. A l'échéance de cette temporisation, la sortie passe sur un niveau mini définit par le poten-tiomètre 3.Zone de présencePresence areaPassage Passage TrafficTraffic AI1_EE812_T1_02auto12345luxminimini50%30%20%40%10%0%15101530testOnauto12345luxminimin50%30%20%40%10%0%15101530testOn23641auto12345luxminimin50%30%20%40%10%0%15101530testOn512 Capteur de mesure de luminositéBrightness measure-ment sensor Potentiomètre de réglage du mode de fonctionne-mentFunctioning mode adjust-ment potentiometerLentilles de détectionDetection lenses Voyant de signalisa-tion V1Signalling indicator light V1Potentiomètre de réglage de la temporisation d’éclairage Lighting time delay adjustment potentiometerPotentiomètre de réglage du niveau mini de la variationMinimum dimming level adjustment potentiometer 0 ... 90°AdjustmentsRefer to the two tables below to make the adjustments required for a correct operation of the detector.Instances of lighting levelsThe position of potentiometer of this table are indicative and depend on the installation envi- ronment (furniture, ground, walls,...). Installation See Appendix.TX511 and TXC511 devices, in association with KNX dimmers, offer lighting control functions. They are designed to detect low amplitude movements (e.g. person working in an office).Detection is by means of 2 pyroelectricsensors located under detection lenses 5.Additionally, a brightness sensor 6 measures room brightness on a continuous basis, matching it against the brightness threshold set by potentiometer 2.The head of the detector is directional at 90° and can be used to adjust the detection area according to the room configuration. These products are part of Tebis installation system. Adjustment potentiometer 2 is used to choose the operating mode of the presence detector :• Mode 1 : regulation not active• Mode 2 : regulation active with local set-point • Mode 3 : regulation active in auto mode.Lighting time delay adjusted by the potentio-meter 1 is restarted after each detection.The minimum dimming value adjusted by potentiometer 3 is only taken into account in mode 1.Configuration• TX100 : detailed description in instructions supplied with configurer.• ETS : TL511A (TX511) TLC511A (TXC511) application software. Databases and description available from manufacturer.By default, the product is configured with taking into account of the parameters adjusted by the potentiometers 1, 2 and 3. It is however possible to modify these parameters via ETS.Features• 1 regulation channel via KNX bus.• Brightness threshold, lighting time delay and minimum dimming level adjustment via pro-duct potentiometer 1, 2 or 3 or via ETS. The actual features of these products depend on their respective configuration and set-up. After power on, a 30-sec delay (flashing of LED 4) is required for the TX511 and the TXC511 to perform the first control operation. Operating modesThree operating modes are available.Mode 1 : regulation non activeIn this mode, the regulation is not active.During the presence, the detector controls its output at a preset level (100% by default), which can be modified by an communicating pushbutton.The output is controlled for the length of time set by the potentiometer 1. At the end of this time delay, the output is set to a minimum level adjusted by potentiometer 3.Mode 2 : regulation active with local set-point After detection, the output controls the lighting level according to the point set by the poten-tiometer 2. This level can be temporarily adjusted via a communicating pushbutton.The output is controlled for the length of time set by the potentiometer 1.Mode 3 : regulation active in auto mode After detection, the output controls the lighting level according to the point set, using the communication pushbutton.The default set-point is 500 Lux. The output is controlled for the length of time set by the potentiometer 1.Test mode :This mode is used to validate the detection area.For selecting this mode, set potentiometer 1 to “Test” position. Detection will then always be signalled by V1 indicator light 4 switch-on for 1 sec if the bri-ghtness level is lower than set threshold.Transmission of order to bus will be inhibited and time delay settings ignored. Les valeurs "y" sont données pour la détection latérale. La zone de détection peut être réduite en cas de déplacement vers le détecteur. The “y” values are given for lateral range. The range may be reduced if walking towards the sensor.

lux auto lux min min min Test Position du potentiomètre Valeur en Lux Lieux d’applica- tion 1 50 Couloir 2 200 Couloir, WC 3 300 Travail sur écran 4 500 Bureaux

Salles de classes, Laboratoire

Inhibition de la mesure de luminosité mini 10' lux

User instructionsCaractéristiques électriques Electrical specifications Tension d’alimentation : Supply voltage : 30 V s TBTS/SELV Consommation à vide : Power consumption : 12 mA Caractéristiques fonctionnelles Entering instructions Durée de fonctionnement sortie éclairage : Lighting output operation time : 1 .—> 30 min Seuil de luminosité : Brightness threshold : 5 .—> 1200 Lux Plage de réglage mini : Minimum adjustment range : 0% —>50% Réglage du niveau présence : Presence level adjustment : mini —> 100% Hauteur d’installation recommandée Recommended installation dis- tance from ground :2,5 m —> 3.5 mEnvironnement Environment T° de fonctionnement : Operating temperature : 0 °C —> +45 °C T° stockage : Storage temperature : -10 °C —> +60 °C Classe d’isolation : Class of isolation : III IK : IK : IK03 Indice de protection : Protection index : IP41 Mode de transmission :Mode de configuration :Easy link controller : Communication Media : Configuration mode : Easy link controller : TP1S-mode / easy link controller AI2_B5_ge_ic_EE810 ECH 60% tebis V1.8.0 TX511 V2.6.0 TXC511

TX511, TXC511 230V~ TP RF Bus 30 V - Appareil à installer uniquement par un installateur électricien. - Respecter les règles d’installation TBTS. - This device must be installed only by a qualified electrician. - Conform to SELV installation rules.Mode 2 : régulation active avec consigne locale. Après détection, la sortie régule le niveau d’éclaire- ment en utilisant la consigne définie par le potentio- mètre 2. Ce niveau peut être temporairement modifié par un bouton poussoir communicant.La sortie est commandée pendant la durée réglée sur le potentiomètre 1. Mode 3 : régulation active en mode auto. Après détection, la sortie régule le niveau d’éclaire- ment en utilisant la consigne définie à l’aide du bou- ton poussoir communicant. Par défaut, la consigne est de 500 lux.La sortie est commandée pendant la durée réglée sur le potentiomètre 1.Mode Test :Ce mode permet de valider la zone de détection. Pour sélectionner ce mode, mettre le potentiomètre 1 sur la position “test”.Chaque détection sera alors signalée par l’allumage du voyant V1 4 durant 1 seconde si le niveau d'éclairement est inférieur au seuil réglé.La sortie d'éclairage S1 n’est pas commandée dans ce mode, les réglages de temporisation sont ignorés.Réglages Les 2 tableaux ci-dessous vous permettront d’ef- fectuer les réglages nécessaires au bon fonctionne- ment du détecteur.Ordre de grandeur de luminositéLes positions du potentiomètre de ce tableau sont indicatives et dépendent de l'environnement d'ins- tallation (mobilier, sol, mur…).Montagecf annexe6LE004168A6LE004168A

Detecteur de présence 1 canal avec régulation de lumière

Zones de détection - Detection areas AI1_EE810_T4_04

zone deprésencepassagepassage

X = 13Y = 7 pour taille plafond standard

zone milieu modifiée : arrondie Spécifications techniques / Technical characteristicsDescription du détecteur - Description du détecteur AI1_EE810_T4_05

15,5 tableau de correspondance : hauteur d'installation du détecteur au plafond / zones couvertes

Potentiomètres de réglagesAdjustment potentiometers auto

Les détecteurs TX511 et TXC511 associés à des variateurs KNX, offrent des fonctions de régulation de lumière. Ils sont capables de détecter des mouvements de faible amplitude. (Ex : personne travaillant dans un bureau). Cette détection se fait à l’aide de 2 capteurs pyroélectriques qui se trouvent sous les len- tilles de détection 5.De plus, le capteur de luminosité 6 mesure en continu la luminosité ambiante en la com- parant au réglage de seuil de luminosité fixé par le potentiomètre 2.La tête du détecteur est orientable à 90° et permet d’adapter la zone de détection suivant la configuration du local. Ces produits font partie du système d’installa- tion Tebis.Le potentiomètre de réglage 2 permet de définir le mode de fonctionnement du détec- teur de présence :• Mode 1 : régulation inactive

• Mode 2 : régulation active avec consigne locale
• Mode 3 : régulation active en mode auto. La temporisation définie par le potentiomètre 1 est relancée après chaque détection. Le niveau mini de variation défini par le poten- tiomètre 3 n'est prise en compte que dans le mode 1.Configuration
• TX100 : description détaillée dans la notice livrée avec le configurateur.
• ETS : Logiciel d’application TL511A (TX511) TLC511A (TXC511). Base de données et descriptif disponibles chez le constructeur.Par défaut, le produit est configuré avec prise en compte des paramètres réglés par les potentiomètres 1, 2 et 3. Il est toutefois possible de modifier ces paramètres via ETS.Fonctions• 1 voie de régulation par le bus KNX• Réglage de la temporisation de la commande éclairage, du niveau minimum de variation et du seuil de luminosité via les potentiomètres 1, 2 et 3 sur le produit ou via ETS. Les fonctions précises de ces produits dépendent de la configuration et du paramétrage. Après mise sous tension, un délai d’attente de 30 secondes (clignotement de la LED 4) est nécessaire aux TX511 et TXC511 pour effectuer la première commande.Modes de fonctionnementTrois modes de fonctionnement sont proposés. Mode 1 : régulation inactive. Dans ce mode, la régulation est inactive. Pendant la présence, le détecteur commande sa sortie avec un niveau prédéfini (100% par défaut) qui peut être modifié par un bouton poussoir communicant. La sortie est commandée pendant la durée réglée sur le potentiomètre 1. A l'échéance de cette temporisation, la sortie passe sur un niveau mini définit par le poten- tiomètre 3.Zone de présencePresence areaPassage Passage TrafficTraffic AI1_EE812_T1_02auto12345luxminimini50%30%20%40%10%0%15101530testOn auto

lux auto lux min min min Test Position du potentiomètre Valeur en Lux Lieux d’applica- tion 1 50 Couloir 2 200 Couloir, WC 3 300 Travail sur écran 4 500 Bureaux

Salles de classes, Laboratoire

Inhibition de la mesure de luminosité mini 10' lux

7 mYzone deprésencepassagepassage

X = 13 Y = 7 pour taille plafond standard

15,5 tableau de correspondance : hauteur d'installation du détecteur au plafond / zones couvertes

zone deprésencepassagepassage

X = 13 Y = 7 pour taille plafond standard

15,5 tableau de correspondance : hauteur d'installation du détecteur au plafond / zones couvertes
