MODE D'EMPLOI 75341104 BERKER

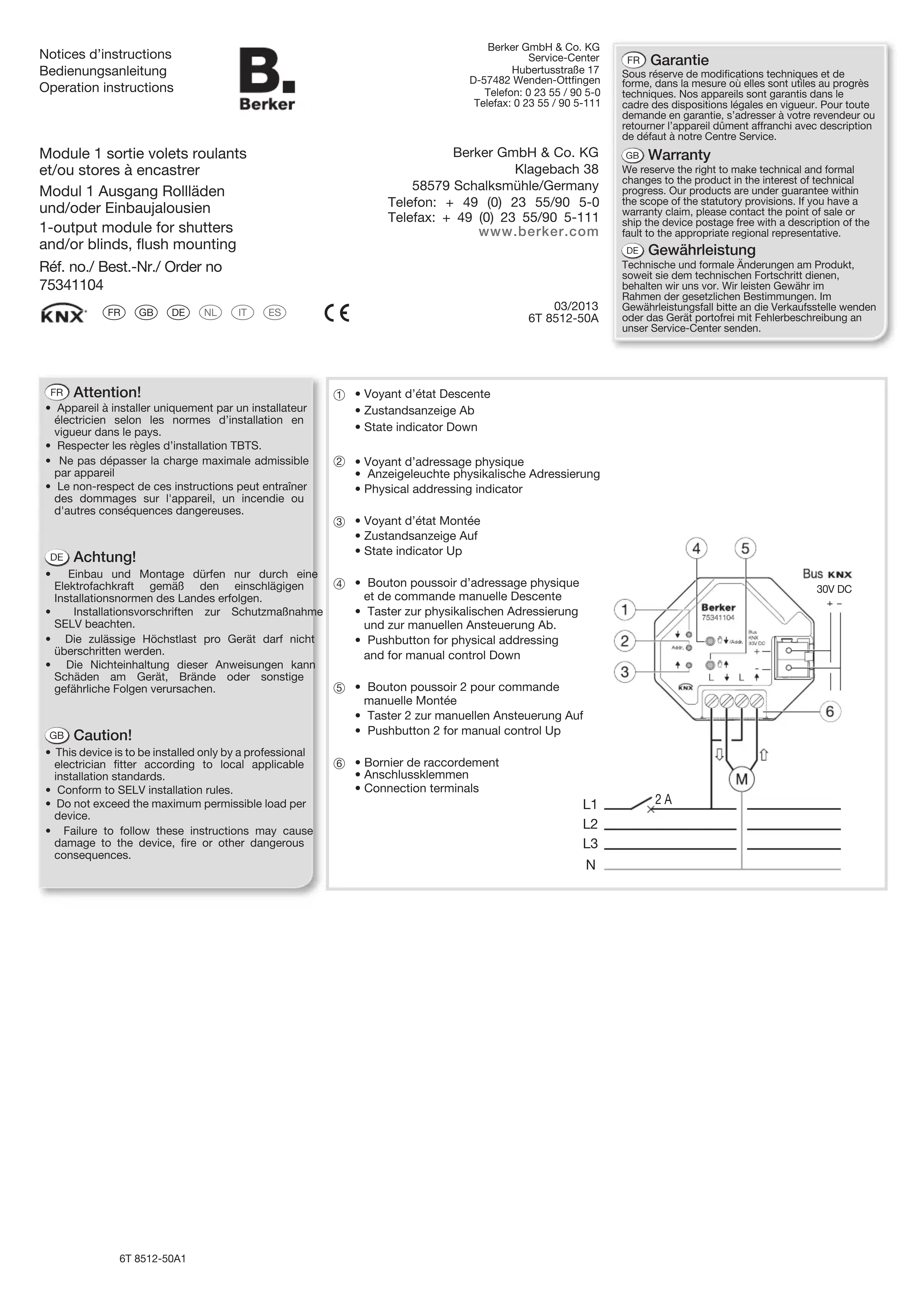

- Appareil à installer uniquement par un installateur électricien selon les normes d’installation en vigueur dans le pays.• Respecter les règles d’installation TBTS.• Ne pas dépasser la charge maximale admissible par appareil• Le non-respect de ces instructions peut entraîner des dommages sur l'appareil, un incendie ou d'autres conséquences dangereuses. E Achtung!
Les pilotes 1 sortie 75341104 sont des actionneurs permettant d’interfacer le Bus KNX avec des ouvrants. Ils font partie du système d’installation tebis. Ils permettent de commander des ouvrants tels que volets roulants, stores à bannes, stores à lamelles etc. Fonctions
- Visualisation du mouvement en cours (montée/ descente) sur le produit.
- Possibilité de commande manuelle montée/ descente à partir des boutons poussoirs 4 et 5. Les fonctions précises de ces produits dépendent de la configuration et du paramétrage. Configuration
- La programmation, l`installation et la mise en service de l`appareillage s`effectuent à l`aide d`un logiciel certifié KNX. La base de données produit, les descriptions techniques, les programmes de conversion ainsi que les d`autres programmes d`aide actualisés sont disponibles sur notre site Internet. Test et mise en service Bouton poussoir d’adressage physique 4 Un appui court (t < 2s) sur le bouton poussoir 4 permet de réaliser l’adressage physique du produit ou de vérifier la présence du bus : Voyant d'état 2 allumé = présence bus et produit en adressage physique. Un appui long (2s > t > 10 s) sur le bouton poussoir 4 permet d'activer la commande manuelle descente. Un appui très long (t > 10s) sur le bouton poussoir réalise un retour usine (RAZ) du produit. Bouton poussoir 5 Un appui long (2s > t > 10 s) sur le bouton poussoir 5 permet d'activer la commande manuelle montée.
Caractéristiques techniques Tension d’alimentation 30 V DC TBTS Dissipation maximale 225 mW Consommation typique sur le bus KNX 5,9 mA Consommation au repos sur le bus KNX 4,7 mA Encombrement 53 x 29 mm T° de fonctionnement -5 °C —> + 45 °C T° de stockage - 20 °C —> + 70 °C Raccordement 12 % noir 0,75 mm2 —> 2,5 mm2 Pouvoir de coupure µ230Vv 4A AC1 Cadence de commutation maximale à pleine charge 20 cycles de commutations / minute Mode d'installation Rail DIN Altitude de fonctionnement < 2000 m Degré de pollution 2 Tension de choc 4 kV Indices de protection IP 20 IK 04 Catégorie de surtension III Norme EN50491-3 ; EN60669-2-1 Technical characteristics Supply voltage 30 V DC SELV Power dissipation 225 mW Typical consumption on the KNX bus 5,9 mA Standby consumption on the KNX bus 4,7 mA Dimensions 53 x 29 mm Operating temperature -5 °C —> + 45 °C Storage temperature - 20 °C —> + 70 °C Electrical connection
