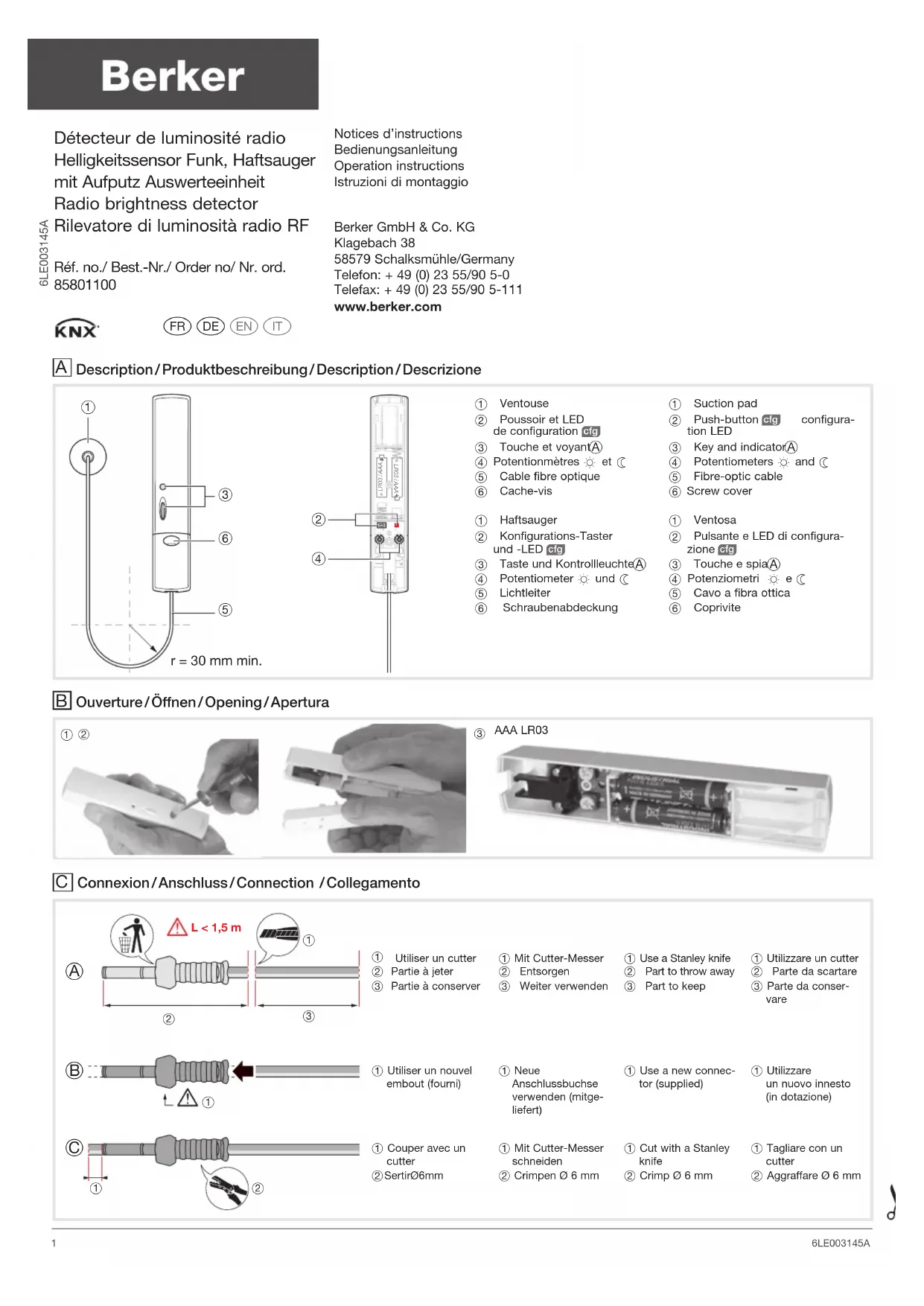

MODE D'EMPLOI 85801100 BERKER
Notices d'instructions
Bedienungsanleitung
① Ventouse
② Poussoir et LED de configuration cfg
③ Touche et voyant®
④ Potentionmètres ⚙ et Ⓗ
⑤ Cable fibre optique
⑥ Cache-vis
① Utiliser un cutter
② Partie à jeter
③ Partie à conserver
① Utiliser un nouvel embout (fourni)
① Couper avec un cutter
Description du produit A
Le détecteur de luminosité 85801100 est un émetteur radio KNX alimenté par pile. C'est un produit dédié aux actionneurs de volets. Selon la luminosité mesurée et les seuils réglés sur le produit, il commande des actionneurs afin de réaliser une protection solaire et, ou une fonction crépusculaire. La mesure s'effectue grâce à une cellule ventouse fixée sur la vitre, côté intérieur. (Eviter tout obstacle ou salissure devant la cellule).
Fonctions
- Commande automatique des volets.
- Arrêt / Marche du mode Auto par un appui court sur la touche (A).
- Réglage par potentiomètre des consignes en lux pour la protection solaire ⚙ et / ou de la fonction crépusculaire Ⓔ.
- Désactivation de la fonction ⚙ ou Ⓐ = position Off sur le potentiomètre ⚙ ou Ⓐ).
Les fonctions précises de ces produits dépendent de la configuration et du paramétrage.
Recommendations
Tout accès aux composants internes peut endommager le produit par décharges d'électricité statique.
Lors d'une intervention sur le produit prendre les précautions suivantes :
- éviter tout contact direct ou par l'intermédiaire d'un outil métallique, avec les composants électroniques
- utiliser des outils non magnétiques
- avant d'accéder aux composants internes, toucher une surface métallique non peinte telle qu'une canalisation d'eau ou un matériel électrique relié à la terre.
Ouverture B
① Dévisser la vis à l'aide d'un tournevis cruciforme.
② Déclipser le capot du socle.
③ Insérer 2 piles alcalines AAA LR03.
Le changement de piles n'a aucune influence sur la configuration du produit.
Fixation
Fixation par 2 vis adaptées au support ou avec de l'adhésif double face.
Connector le cable fibre optique
Voir l'illustration ©.
La cote "X" détermine la course maximum de descente du volet en cas de luminosité intensive.


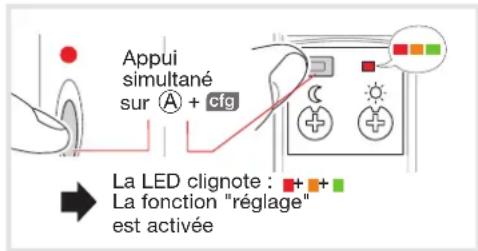

Appui simultané sur Ⓐ + cfg La LED clignote : + La fonction "réglage" est activéeLes seuils de luminosité sont réglés à l'aide des 2 potentiomètres. La couleur de la LED cfg (voir illustration [D]) indique le résultat de la comparaison entre la luminosité mesurée par le capteur et le seuil réglé sur le potentiomètre.
Attention :
- Le seuil de protection solaire ne peut être réglé que si la luminosité mesurée est > 1500 Lux.
- Le seuil crépusculaire ne peut être réglé que si la luminosité mesurée est < à 500 Lux.
- Entre 500 et 1500 lux, la LED clignote orange et aucun des 2 seuils ne pourra être réglé.
Si en tournant le potentiomètre, la LED cfg se met à clignoter en bicolore cela indiquera que la luminosité mesurée correspond à la valeur réglé sur le potentiomètre soit :
- Orange /vert = seuil © atteint
- Orange / rouge = seuil 🔍 atteint
Pour tenir compte des conditions d'implantation du capteur, le réglage est idéalement à faire au moment de la journée ou la luminosité correspond au niveau souhaité (en journée et en soirée si les 2 seuils sont utilisés).
Sauvegarde et sortie du mode réglage par un appui bref sur la touche Ⓐ ou cfg.
Mode test
Il permet le test en accéléré de votre programmation ⚙ et/ou Ⓐ en simulant les niveaux de luminosité souhaité.
- Appui long > 10s sur la touche Ⓐ.
- Le voyant clignote 3x toutes les 10s.
- Le mode Test est activé (5 mn maxi).
- Désactivation: appui bref sur la touche Ⓐ.

Le produit fonctionne avec une périodicité de la mesure réduite à 10s. au lieu d'environ 15 minutes (voir illustration D).
Automatisme fonction crépusculaire et protection solaire
Les commandes sont émises par le 85801100 après un passage du seuil de luminosité constaté durant environ 15 minutes. (Voir l'illustration D)
Configuration
Ce produit peut être configuré de 3 façons différentes:
- quicklink configuration sans outil: voir notice de configuration livrée avec les récepteurs radio.
- tebis TX : configuration à l'aide du configurateur hager.
- ETS3/ETS4 grâce au coupleur RF/TP : base de données et descriptif du logiciel d'application disponible chez le constructeur.
Faites un appui sur la touche cfg lors de la phase d'apprentissage pour le configurateur ou pour l'adressage en ETS.
Pour changer de mode de configuration, il faut obligatoirement faire un “retour usine” du produit.
Sélection de l'entrée
En mode configuration avec le configurateur, la sélection ou la numérotation de l'entrée se fait par un appui court sur la touche Ⓐ.
Configuration quicklink
Voir l'illustration E. Seul le type de commande Montée/descente (motif vert/rouge) pourra être sélectionné sur les actionneurs de volets KNX lié au 85801100. Le fonctionnement obtenu correspondra à celui décrit dans l'illustration D.
Signalisation du voyant Ⓐ
| Piles faibles | Clignotement rouge 1 sec. |
| Mode automatique actifSignalisation sur émission | - 4 clignotement orange (produit non configuré)- Flash vert 100 ms (produit configuré) |
| Changement de mode par appui sur touche Ⓐ | |
| Auto → ArrêtArrêt → Auto. | - Allumé rouge 1,5 sec.- Allumé vert 1,5 sec. |
Retour usine
Appuyer et maintenir le le bouton poussoir cfg jusqu'au clignotement de la LED cfg (>10s) puis relâcher.
La fin du retour usine est signalée par l'extinction de la LED cfg.
Cette opération provoque l'effacement complet de la configuration du produit. Après un "retour usine", attendre 15 s avant de procéder à une configuration.
Caractéristiques techniques
Alimentation : 2 piles alcalines AAA LR03 1,5 V (durée de vie ± 4 ans)
Liaison radio : 868.3 MHz
Température de fonctionnement : 0 °C à +50 °C
Température de stockage : -25°C à +70°C
Indice de protection mécanique : IP20 / IK04
Rapport cyclique d'émission : 1%
Catégorie de réception : 2
Dimensions LxHxP: 138x26x31 mm
| Poids (avec piles) : | 70 g |
| Puissance maximale d’émission : | 25mW |
| Média de Communication RF KNX : | RF1.R |

Appareil à installer uniquement par un installateur électricien selon les normes d'installation en vigueur dans le pays.
Respecter les règles d'installation TBTS. Ne pas installer ce module à l'extérieur du bâtiment.
Utilisable partout en Europe (C) et en Suisse
Par la présente hager Controls déclare que l'appareil détecteur d'ouverture radio est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 2014/53/UE. La déclaration CE peut être consultée sur le site : www.hagergroup.com

Operating temperature : 0 °C à +50 °C
Storage temperature : -25 °C à +70 °C
Mechanical protection class : IP20/IK04
Transmitter duty cycle : 1%
