Type de produit	Interface USB pour domotique
Marque	Berker
Modèle	75900035
Dimensions (approx.)	50 x 30 x 20 mm
Poids (approx.)	50 g
Alimentation	Bus KNX (24 V DC)
Consommation électrique	Typique 20 mA sur bus KNX
Interface bus KNX	Connecteur Phoenix MSTB 2.5-5.08 à 2 points
Interface USB	Mini USB type B, 5 broches mâle
Fonctions principales	Échange de données entre bus KNX et liaison USB ; transfert transparent des données KNX vers un serveur IP
Mode de fonctionnement	Mode transparent, sans adressage physique ni configuration KNX nécessaire
Nombre d'objets KNX gérés	Aucune limite
Logiciel associé	Berker Domovea (ou compatible)
Témoin lumineux	Bouton test présence bus KNX (Test-Taste “Bus liegt an”)
Température de fonctionnement	0 °C à 45 °C
Humidité admissible	10 % à 90 % HR sans condensation
Matériau du boîtier	Plastique ABS
Indice de protection	IP20
Montage	Sur rail DIN ou pose libre
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux ; ne pas utiliser de solvants
Sécurité	Conforme aux normes KNX ; ne pas ouvrir le boîtier
Pièces détachées et réparabilité	Pas de pièces détachées disponibles ; en cas de panne, remplacer l'appareil
Garantie	2 ans

FOIRE AUX QUESTIONS - 75900035 BERKER

Quelle est la fonction principale de l'interface Berker 75900035 ?

L'interface USB permet d'échanger des données entre un bus KNX et une liaison USB. Elle est principalement utilisée pour transférer les données KNX vers un serveur IP de manière transparente, sans traitement des données.

Comment alimenter l'interface USB Berker 75900035 ?

L'alimentation est fournie directement par le bus KNX (24 V DC). Aucune alimentation externe n'est nécessaire.

Quels connecteurs sont présents sur l'interface ?

Le côté bus KNX utilise un connecteur Phoenix MSTB 2.5-5.08 à 2 points. Le côté USB est un connecteur mini USB type B mâle à 5 broches.

L'interface nécessite-t-elle une configuration KNX ?

Non, l'interface fonctionne en mode transparent et ne nécessite ni adressage physique ni configuration KNX. Il n'y a pas de limite sur le nombre d'objets KNX gérés.

Quel logiciel utiliser avec l'interface ?

Le logiciel recommandé est Berker Domovea, qui permet d'exploiter les données transmises. D'autres logiciels compatibles KNX-USB peuvent également fonctionner.

Comment vérifier que le bus KNX est actif ?

Un bouton test de présence bus KNX est présent sur l'interface. En appuyant dessus, une indication lumineuse ou sonore (selon le modèle) confirme la présence de la tension du bus.

Quelles sont les dimensions de l'interface ?

L'interface est compacte : environ 50 x 30 x 20 mm, ce qui permet un montage facile sur rail DIN ou dans un boîtier.

Peut-on utiliser l'interface avec d'autres systèmes domotiques que KNX ?

Cette interface est spécifiquement conçue pour le bus KNX. Elle ne fonctionne pas avec d'autres protocoles domotiques.

L'interface est-elle compatible avec PC et Mac ?

La compatibilité dépend du logiciel utilisé. Berker Domovea est généralement disponible pour Windows. Pour Mac, vérifiez la compatibilité du logiciel avec votre système.

Comment entretenir l'interface ?

Nettoyez l'interface avec un chiffon sec et non pelucheux. N'utilisez pas de solvants ou de produits abrasifs. Ne l'ouvrez pas, car il n'y a pas de pièces réparables à l'intérieur.

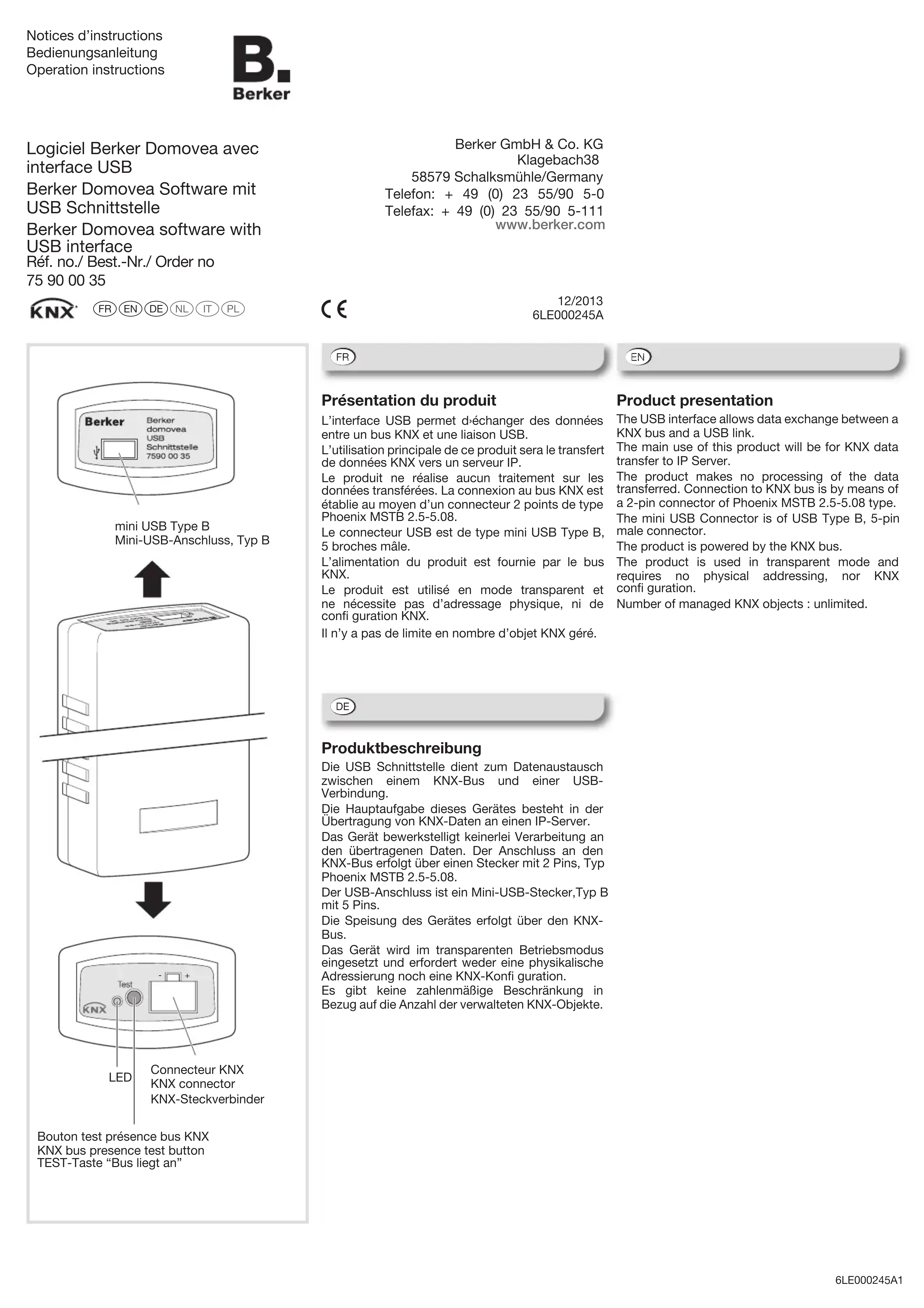

MODE D'EMPLOI 75900035 BERKER

Logiciel Berker Domovea avec interface USB

Bouton test présence bus KNX KNX bus presence test button TEST-Taste “Bus liegt an”

Présentation du produit

L'interface USB permet d'échanger des données entre un bus KNX et une liaison USB.

L'utilisation principale de ce produit sera le transfert de données KNX vers un serveur IP.

Le produit ne réalise aucun traitement sur les données transférées. La connexion au bus KNX est établie au moyen d'un connecteur 2 points de type Phoenix MSTB 2.5-5.08.

Le connecteur USB est de type mini USB Type B, 5 broches mâle.

L'alimentation du produit est fournie par le bus KNX.

Le produit est utilisé en mode transparent et ne nécessite pas d'adressage physique, ni de confi guration KNX.

Il n'y a pas de limite en nombre d'objet KNX géré.
