Type de produit	Détecteur de présence 360° monobloc
Marque	Hager
Modèle	EE815
Alimentation	230 V~ +10/-15% 50/60 Hz ou 240 V~ +/-6% 50/60 Hz
Consommation à vide	2,4 VA / 270 mW
Protection amont	Disjoncteur 16 A
Hauteur d'installation recommandée	2,5 à 3,5 m
Zone de détection	∅ 7 m (à 2,5 m de hauteur)
Seuil de luminosité réglable	5 à 1000 lux
Temporisation réglable	1 min à 1 h
Modes de fonctionnement	Automatique (présence) et semi-automatique (absence)
Réglages	Par potentiomètres ou télécommande optionnelle EE807
Télécommande compatible	EE807 (réglages) et EE808 (interrupteur)
Diamètre de perçage	60 mm
Indice de protection	IP41
Classe d'isolation	II
Résistance aux chocs	IK03
Température de fonctionnement	Jusqu'à 40°C à 16 A, 45°C à 10 A
Température de stockage	-20 °C à +60 °C
Section de raccordement	0,5 à 1,5 mm² (flexible ou rigide)
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Installation par un électricien qualifié selon les normes en vigueur.
Conformité	Directive 2014/53/UE (CE)
Élimination	Ne pas jeter avec les déchets ménagers. Recycler selon la directive DEEE.
Altitude maximale de fonctionnement	2000 m

FOIRE AUX QUESTIONS - EE815 HAGER

Quelle est la portée de détection du Hager EE815 ?

Le détecteur couvre une zone de détection de 7 mètres de diamètre lorsqu'il est installé à une hauteur de 2,5 m. La portée peut varier selon la hauteur d'installation (de 2,5 à 3,5 m).

Comment régler le seuil de luminosité et la temporisation ?

Utilisez les deux potentiomètres situés sous la lentille : le potentiomètre ① règle le seuil de luminosité (de 5 à 1000 lux) et le potentiomètre ② règle la temporisation (de 1 min à 1 h). Vous pouvez aussi utiliser la télécommande optionnelle EE807.

Que faire si la lumière clignote après une coupure de courant ?

Après une coupure, le détecteur effectue une phase de démarrage de quelques secondes. Si le clignotement persiste, vérifiez la compatibilité des ampoules (LED), le câblage, ou effectuez une réinitialisation en coupant l'alimentation 10 secondes.

Quels types d'ampoules sont compatibles avec le EE815 ?

Le détecteur est conçu pour fonctionner avec des ampoules compatibles PIR. Évitez les LED bon marché sans gradateur compatible. Consultez la notice pour la liste des lampes recommandées.

Comment activer le mode test ?

Placez le potentiomètre ① sur la position 'auto test'. La LED derrière la lentille clignote en vert ou rouge pour indiquer le niveau de luminosité mesuré. Le mode test dure 2 minutes après chaque détection.

Le détecteur peut-il être utilisé avec une télécommande ?

Oui, deux télécommandes optionnelles sont disponibles : la EE807 pour les réglages avancés (luminosité, temporisation, modes) et la EE808 pour un usage simple (allumer/éteindre).

Quelle est la différence entre les modes automatique et semi-automatique ?

En mode automatique, la lumière s'allume automatiquement en présence et si la luminosité est insuffisante. En mode semi-automatique, la lumière ne s'allume qu'après une activation manuelle (bouton poussoir ou télécommande), puis reste allumée tant qu'une présence est détectée.

Comment installer le détecteur EE815 ?

L'installation doit être réalisée par un installateur électricien qualifié. Percez un trou de 60 mm, fixez le détecteur à l'aide des ressorts, et raccordez les fils selon le schéma de la notice. Respectez les normes électriques en vigueur.

Que signifie le clignotement de la LED lors du test ?

En mode test, une LED verte indique que la luminosité ambiante est supérieure au seuil réglé (pas d'allumage nécessaire), une LED rouge indique qu'elle est inférieure (la lumière s'allumera en cas de détection).

Comment réinitialiser le détecteur aux réglages d'usine ?

Pour revenir aux réglages d'usine, coupez l'alimentation pendant au moins 10 secondes puis rétablissez-la. Le détecteur reprendra ses paramètres par défaut : seuil 400 lux, temporisation 20 min, mode automatique.

MODE D'EMPLOI EE815 HAGER

FR

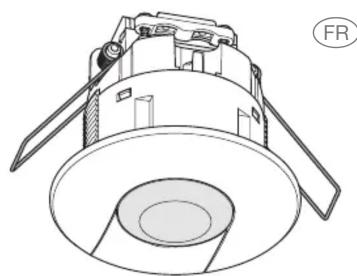

Détecteur de présence 360° monobloc
EE815

Notice d'instructions

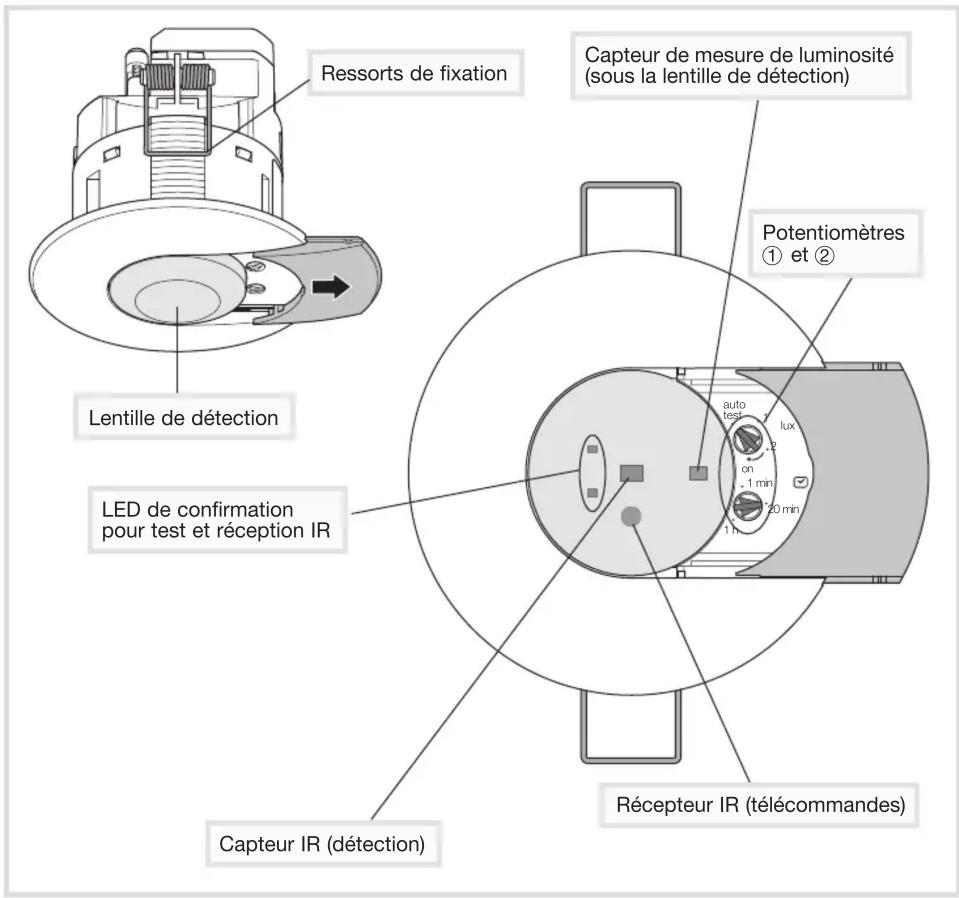

Description Réglages

Ressorts de fixation Capteur de mesure de luminosité (sous la lentille de détection) Lentille de détection Potentiomètres ① et ② LED de confirmation pour test et réception IR auto test lux on -1 min 20 min 1 h Récepteur IR (télécommandes) Capteur IR (détection)

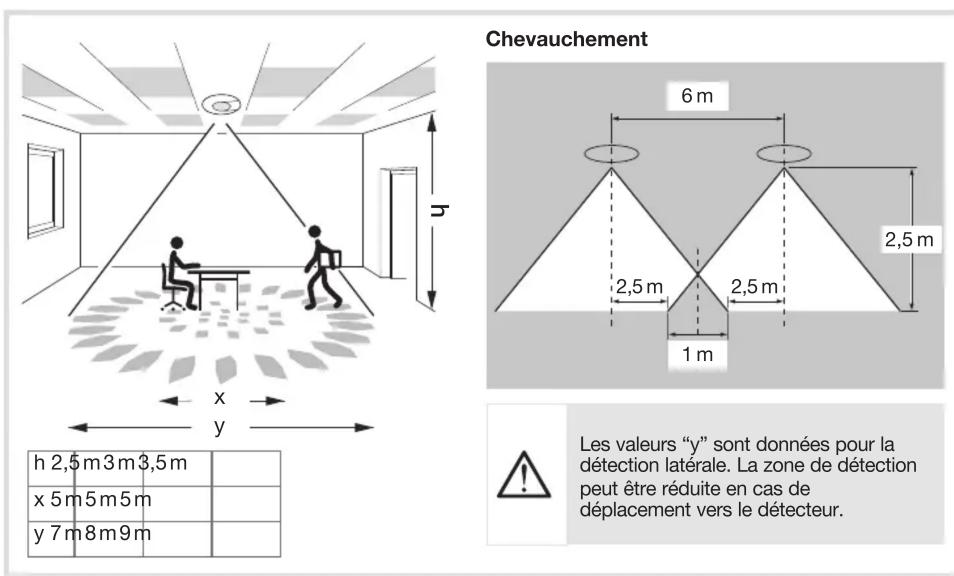

Zones de détection

Chevauchement 6 m 2,5 m 2,5 m 1 m h 2,5 m3 m3,5 m x 5 m5 m5 m y 7 m8 m9 m Les valeurs "y" sont données pour la détection latérale. La zone de détection peut être réduite en cas de déplacement vers le détecteur.

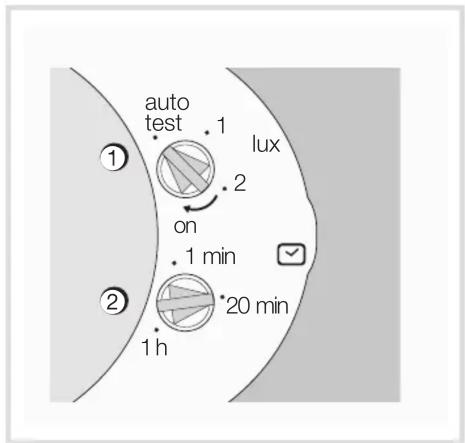

auto test .1 lux .2 on .1 min 20 min 1 h

Ordre de grandeur de luminosité

Position du potentiomètre	Valeur approximative en Lux *	Application
auto test prédéfinie
1 200 Corridor
>1 ... 2 < > 200	... 400 <
2 400 Bureaux
>2 ... On < > 400	... 1000 <
On 1000 Bureaux

* La précision de la mesure de lumière (lux) estaffectée par l'environnement (mobilier, sol, murs...). Si nécessaire, le niveau doit être ajusté avec le potentiomètre ou la télécommande.

Télécommande de réglages

Lorsque le potentiomètre est sur "auto test", la télécommande EE807 peut régler les paramètres suivants:

• Niveaux de luminosité en Lux
• Temporisation (8)
• Détection de présence/ absence
• Démarrage √
• cellule active/ passive ∼※.

Télécommande utilisateur

La télécommande EE808 permet d'allumer/ éteindre la lumière comme un interrupteur (on off).

Appareil à installer uniquement par un installateur électricien selon les normes en vigueur.

Présentation du produit et principes de fonctionnement

Le détecteur EE815 est un détecteur de présence permettant de détecter des mouvements de faible amplitude (mouvements du corps ou des bras). La détection se fait à l'aide d'un capteur pyroélectrique situé sous la lentille de détection. Le capteur mesure en continu la luminosité ambiante et la compare au niveau prédéfini par réglage sur le potentiomètre ① ou avec la télécommande EE807.

Réglages

Le niveau de luminosité et la durée de détection sont réglables à l'aide des potentiomètres ou de la télécommande EE807.

Mode Test

Ce mode permet de valider la zone de détection. Pour sélectionner ce mode, placer le potentiomètre ① sur la position "auto test". La LED verte ou rouge derrière la lentille de détection s'allume pendant 2 secondes après la détection. Si la LED rouge s'allume, le niveau de luminosité mesuré est inférieur au réglage. Si la LED verte s'allume, le niveau de luminosité mesuré est supérieur au réglage. Après chaque détection, le mode Test est réactivité pendant 2min. et la sortie est commutée pendant 2s. Il est également possible d'utiliser la télécommande EE807 pour activer ce mode.

Modes de fonctionnement

Le détecteur fonctionne selon 2 modes : - automatique (présence), - semi-automatique (absence). Le démarrage et l'activation du capteur de luminosité peuvent être définis pour chaque mode. Un bouton poussoir connecté au détecteur permet d'inverser l'état de la sortie éclairage. Cet état est maintenu pour la durée réglée par le potentiomètre ② ou par l'intermédiaire de la télécommande EE807.

Mode automatique

Dans ce mode, la lumière est contrôlée par un mouvement dans la zone de détection et le niveau de lumière ambiante. Si une présence est détectée lorsque le niveau de luminosité est inférieur au seuil réglé,

le détecteur maintient la lumière allumée pendant la durée réglée. Dès que le détecteur a éteint la lumière, une nouvelle détection sera nécessaire tant que le niveau de luminosité ambiante est sous le seuil réglé. Le mode utilisé peut être modifié avec la télécommande EE807 (par défaut, le détecteur fonctionne en mode automatique).

Mode semi-automatique

Dans ce mode, le détecteur doit être activé par un bouton poussoir ou la télécommande EE808. Une détection n'enclenche pas le produit. Une fois le produit activé, il allumera la lumière pendant la durée réglée et à chaque détection, la temporisation est relancée. Quand le détecteur est activé, la lumière reste allumée tant qu'il y a détection de présence et pour la durée réglée. Une fois que le détecteur a éteint la lumière, un nouvel appui sur le bouton poussoir ou la télécommande sera nécessaire pour allumer la lumière.

Démarrage

Un paramètre du détecteur permet de choisir l'état de la lumière au démarrage (retour courant). Pendant le démarrage, la LED verte clignote. Ce paramètre est activé ou désactivé et peut être modifié avec la télécommande EE807. • ON: la lumière s'allume immédiatement durant 30 s. après le retour du courant (relais fermé). Le détecteur passe en mode automatique ou semi-automatique après la mise en route. En cas de détection, la lumière reste allumée pendant le temps réglé (en mode automatique). Sinon, la lumière est éteinte. • OFF: pendant la mise en route, la sortie éclairage est désactivée (relais ouvert).

Capteur de luminosité

Actif:

si la lumière ambiante est suffisante, le capteur désactive la commande de la lumière. Si le capteur détecte une présence quand le niveau de luminosité ambiante est sous le seuil réglé, la lumière s'allume. Même si le niveau de luminosité ambiante augmente et dépasse la valeur du seuil pendant une certaine durée, le capteur va détecter et éteindre la lumière

Passif:

si la lumière ambiante est suffisante, le capteur désactive la commande de la lumière. Le détecteur n'éteint pas la lumière même si le niveau de luminosité ambiante augmente.

Réglages usine
Seuil de luminosité 400 lux
Temporisation 20 min.
Mode Présence
Démarrage OFF
Cellule active (cellule de luminosité) ON

Spécifications techniques

Caractéristiques électriques

Tension d'alimentation :

230V\~ +10/-15% 50/60Hz

240V\~ +/-6% 50/60Hz

Consommation à vide : 2,4 VA/270 mW

Protection amont : disjoncteur 16A

Caractéristiques fonctionnelles

Durée de fonctionnement sortie éclairage : 1min. ➔ 1h Seuil de luminosité : 5 ➔ 1000 Lux Hauteur d'installation recommandée : 2,5 ➔ 3,5m Zone de détection : ∅ 7m (hauteur d'installation : 2,5m) Les produits peuvent être connectés en parallèle. Diamètre de perçage: 60mm Altitude de fonctionnement max : 2000m

Environnement

T° stockage : -20 °C → +60 °C

Classe d'isolation : II

IK 03

Indice de protection : IP41

Résistance au feu : 650°C

T° de fonctionnement :

Capacité de raccordement

Flexible: 0.5mm^2 1.5mm^2 ,

Rigide: 0.5mm^2 1.5mm^2

Action Réglages Potentiomètre
Utiliser les réglages Auto (usine)ou régler par latélécommandepour allumerautomatiquementla lumière durantun temps défini.	Réglages AutoMettre le potentiomètre Lux sur “auto test”.Les réglages sont prédéfinis :Lux = 400,temps = 20 min.⚠️ : mode Test pour 2 min.Réglages télécommande EE807(Réglages manuels inhibés).
Allumerautomatiquementla lumière durantun temps défini.	Réglages installateur	1
Tester et valider lazone de détection.	Mode testDéplacer le potentiomètre 1 jusqu’à“auto test”.Sur cette position la télécommande EE807peut être utilisée.

Comment éliminer ce produit (déchets d'équipements électriques et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective). Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles. Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement. Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Utilisable partout en Europe (€ et en Suisse

Par la présente Hager Controls déclare que l'appareil EE815 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 2014/53/UE.

La déclaration CE peut être consultée sur le site : www.hagergroup.com

6LE002907A
