75261112 - Détecteur de mouvement BERKER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détecteur de mouvement, technologie infrarouge passif, portée jusqu'à 12 mètres, angle de détection de 180°.
Utilisation	Idéal pour l'éclairage automatique dans les couloirs, les garages et les espaces extérieurs.
Maintenance et réparation	Vérifier régulièrement le bon fonctionnement, nettoyer le capteur pour éviter les fausses détections.
Sécurité	Conforme aux normes de sécurité électrique, installation recommandée par un professionnel.
Informations générales	Compatible avec les systèmes d'éclairage LED, garantie constructeur de 2 ans.

FOIRE AUX QUESTIONS - 75261112 BERKER

Comment installer le détecteur de mouvement BERKER 75261112 ?

Pour installer le détecteur de mouvement BERKER 75261112, suivez les étapes suivantes : 1. Coupez l'alimentation électrique. 2. Fixez le détecteur au mur ou au plafond à l'aide des vis fournies. 3. Connectez les fils selon les instructions du manuel. 4. Rétablissez l'alimentation électrique et testez le fonctionnement.

Pourquoi le détecteur de mouvement ne s'active-t-il pas ?

Si le détecteur de mouvement ne s'active pas, vérifiez d'abord que l'alimentation électrique est bien rétablie. Assurez-vous également que le détecteur est correctement installé et que rien n'entrave son champ de détection. Enfin, vérifiez les réglages de sensibilité et de temporisation.

Comment régler la sensibilité du détecteur de mouvement ?

Pour régler la sensibilité du détecteur de mouvement BERKER 75261112, utilisez le potentiomètre situé sur le côté du détecteur. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la sensibilité et dans le sens inverse pour la diminuer.

Le détecteur de mouvement s'active-t-il en plein jour ?

Le détecteur de mouvement BERKER 75261112 peut être réglé pour ne s'activer que dans des conditions de faible luminosité. Vérifiez le réglage de la luminosité sur le détecteur pour vous assurer qu'il fonctionne selon vos préférences.

Quelle est la portée maximale de détection du BERKER 75261112 ?

La portée maximale de détection du détecteur de mouvement BERKER 75261112 est d'environ 12 mètres, selon l'angle de détection. Assurez-vous de positionner le détecteur de manière à maximiser cette portée.

Comment réinitialiser le détecteur de mouvement ?

Pour réinitialiser le détecteur de mouvement BERKER 75261112, coupez l'alimentation pendant environ 10 secondes puis rétablissez-la. Cela remettra le détecteur à ses paramètres d'usine.

Le détecteur de mouvement peut-il être utilisé à l'extérieur ?

Le détecteur de mouvement BERKER 75261112 est conçu principalement pour un usage intérieur. Pour une utilisation extérieure, assurez-vous qu'il est installé dans un endroit protégé des intempéries.

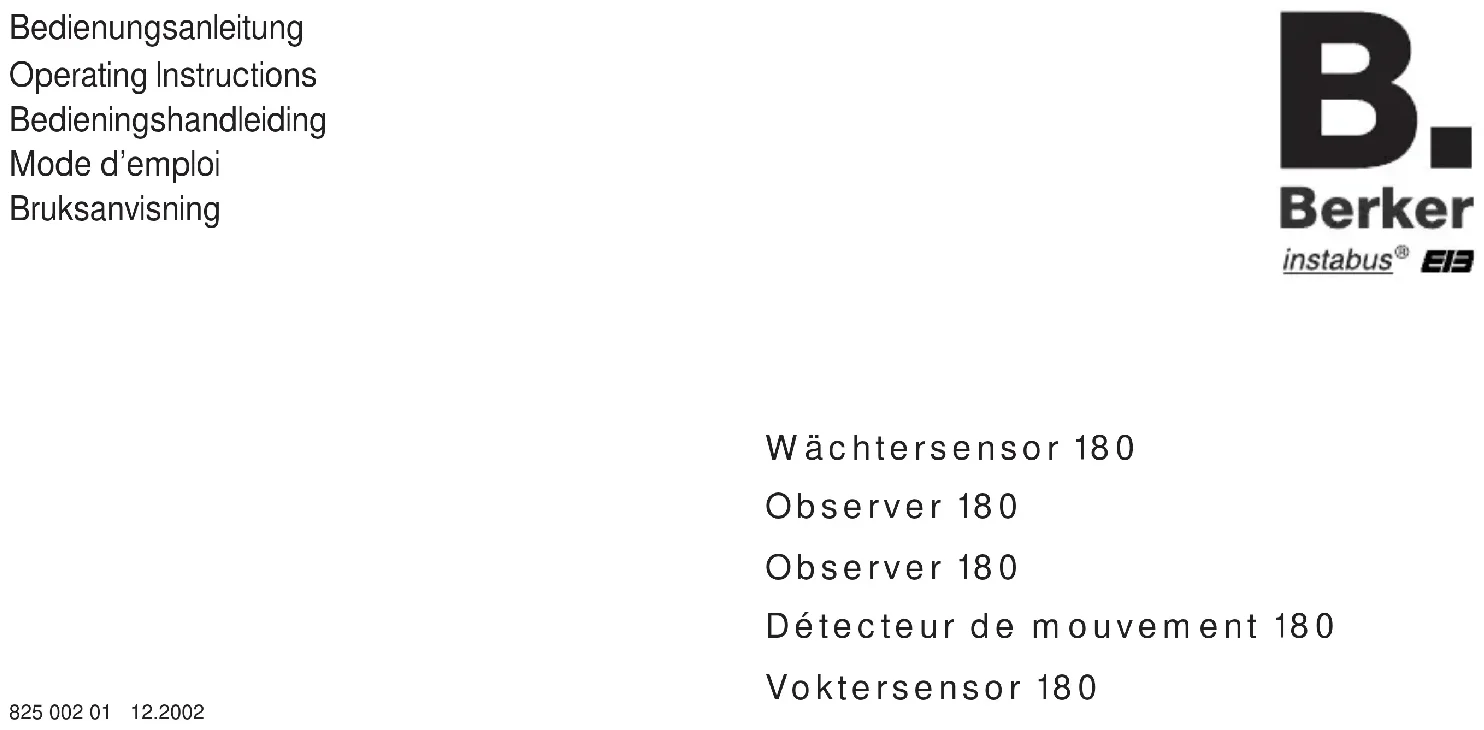

MODE D'EMPLOI 75261112 BERKER

Informations générales sur le système Cet appareil est un produit du système instabus EIB et correspond aux prescriptions EIBA. Il est supposé que des connaissances détaillées en la matière ont été acquises dans le cadre de mesures de formation instabus EIB pour mieux comprendre le système. Le fonctionnement de l’appareil est tributaire du logiciel. La banque de données du fabricant contient des informations détaillées sur le logiciel qui a été chargé et sur les fonctions qui en résultent ainsi que sur le logiciel lui-même. La conception, l’installation et la mise en service de l’appareil sont réalisées à l’aide d’un logiciel certifié par l’EIBA.

Lens voor montagehoogte 1,10 m Fonction: Cet module de l´utilisateur est conçu pour une application à l’intérieur. Il réagit aux sources de chaleur émanant de personnes, d’animaux ou d’objets et envoient des télé- grammes correspondants sur l’ instabus

L’appareil est à installer en fonction du type de lentille d’adaptateur à la hauteur de mon- tage indiquée ci-contre (1,10 m ou 2,20 m).

Lentille pour hauteur de montage 2,20 m et 1,10 m

De werking van de balanspotmeter is via de SW deactiveerbaar. Comfort- en standaard-adapter S Balanspotmeter (toestelachterzijde) voor traploze reductie van het max. bereik van 100% naar 20% onafhankelijk van de SW. Adapatation à l’entourage d’installation Adaptateur confort (figure en haut) Dans le cas de l’adaptateur de confort, l’adap- tateur peut être adapté aux conditions locales via 3 potentiomètres (au dos de l’appareil). Ces réglages ne sont possibles que s’ils sont vali- dés par le logiciel. Q Régleur pour la modification du “retard d’émission supplémentaire” donné par défaut par le logiciel (SW) (base de temps x facteur) de ± 50 %. Position médiane +/-0 = paramètre par défaut SW. La fonction du régleur peut être désactivée par le logiciel. R Réglage fin du niveau crépusculaire donné comme paramètre par défaut par le logiciel. (plages réglables):

Aanwijzing: De diagnose-LED is alleen zichtbaar bij adapters met witte lens. Test de fonctionnement adaptateur confort L’adaptateur confort est équipé d’une fonction test et d’une DEL de diagnostic pour le contrôle du fonction- nement de l’appareil et du champ de détection. Pour activer la fonction test:

1. Enlever l’adaptateur.

2. Régler les potentiomètres “time” Q et “lux” R

3. Remettre l’adaptateur en place.

Lorsque le mode test est validé par le logiciel, la fonction suivante est activée:

• Il n’est pas émis de télégramme de mouvement.

• Lorsqu’un mouvement est détecté, la DEL de diagnostic s’allume. Elle s’éteint lorsque la détection est terminée.

• L’appareil travaille indépendamment de la luminosité.

• La commande principale et la commande secondaire sont autarciques.

• Il n’y a pas de temps de retardement de 80 sec. après l’application de la tension de bus à l’appareil. Désactiver la fonction test:

1. Bloquer la validation du logiciel ou retirer l’adapta-

teur et modifier le réglage des potentiomètres (≠ Test)

2. Remettre l’adaptateur en place

Rappel: La DEL de disgnostic n’est visible que sur les adaptateurs avec lentille blanche
