SSHYG - Régulateur d'humidité Eberle - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Régulateur d'humidité électromécanique
Marque	Eberle
Modèle	SSHYG
Poids	64 g
Indice de protection	IP 30
Température ambiante	0 à 60 °C
Température d'essai Brinell	75 °C
Tension de contrôle	230 V
Courant de contrôle	0,1 A
Surtension transitoire dimensionnée	2,5 kV
Hystérésis d'enclenchement	1 K
Montage	Par encliquetage sur rail porteur 35 mm (EN 50 022)
Position de montage recommandée	Verticale, dans la partie supérieure de l'armoire
Normes antiparasites	VDE 0875 / EN 55 014
Processus de travail	1C
Humidité relative admise	Jusqu'à 95 % sans condensation
Retour thermique intégré	Oui, nécessaire pour l'hystérésis
Raccordement	Embouts sur cordons souples (fils toronnés)

FOIRE AUX QUESTIONS - SSHYG Eberle

Quel est le rôle du régulateur d'humidité Eberle SSHYG ?

Le SSHYG régule l'humidité relative à l'intérieur d'une armoire électrique fermée en environnement usuel. Il déclenche par exemple une ventilation ou un chauffage pour maintenir un taux d'humidité souhaité.

Comment installer le régulateur SSHYG ?

L'installation doit être effectuée par un personnel qualifié. L'appareil s'encliquète sur un rail porteur de 35 mm (norme EN 50 022). Montez-le de préférence en position verticale dans la partie supérieure de l'armoire, loin des résistances chauffantes et des sources de chaleur.

Quelle est la tension d'alimentation du SSHYG ?

La tension de contrôle est de 230 V et le courant de contrôle de 0,1 A. Le régulateur est conçu pour fonctionner sous ces valeurs.

Quelle est la plage de température ambiante autorisée ?

La température ambiante doit être comprise entre 0 °C et 60 °C. L'humidité relative ne doit pas dépasser 95 % sans condensation.

Comment ajuster la plage de température ?

Pour réduire la plage de température, reportez-vous aux indications de la figure 1 du manuel. L'appareil possède un retour thermique intégré qui garantit un hystérésis de 1 K.

Que faire si le régulateur ne fonctionne pas correctement ?

Vérifiez d'abord le câblage et les connexions. Assurez-vous que l'humidité ambiante ne dépasse pas 95 % et que la température est dans la plage autorisée. Si le problème persiste, consultez un professionnel qualifié.

Le SSHYG est-il compatible avec tous les types d'armoires électriques ?

Le régulateur est conçu pour armoires électriques fermées en environnement usuel. Il doit être monté sur rail DIN 35 mm. Vérifiez que l'armoire offre un espace suffisant pour une bonne circulation d'air.

Quels sont les normes de sécurité respectées par le SSHYG ?

L'appareil est antiparasité conformément aux normes VDE 0875 ou EN 55 014. Il supporte une surtension transitoire de 2,5 kV et possède un indice de protection IP30.

Peut-on utiliser le SSHYG à l'extérieur ?

Non, le régulateur est prévu pour un usage à l'intérieur d'armoires électriques. L'humidité relative ne doit pas dépasser 95 % sans condensation, et la température ambiante doit rester entre 0 et 60 °C.

Comment entretenir le régulateur SSHYG ?

L'appareil ne nécessite pas d'entretien particulier. Gardez-le propre et sec. Évitez toute condensation excessive. En cas de panne, faites appel à un professionnel qualifié.

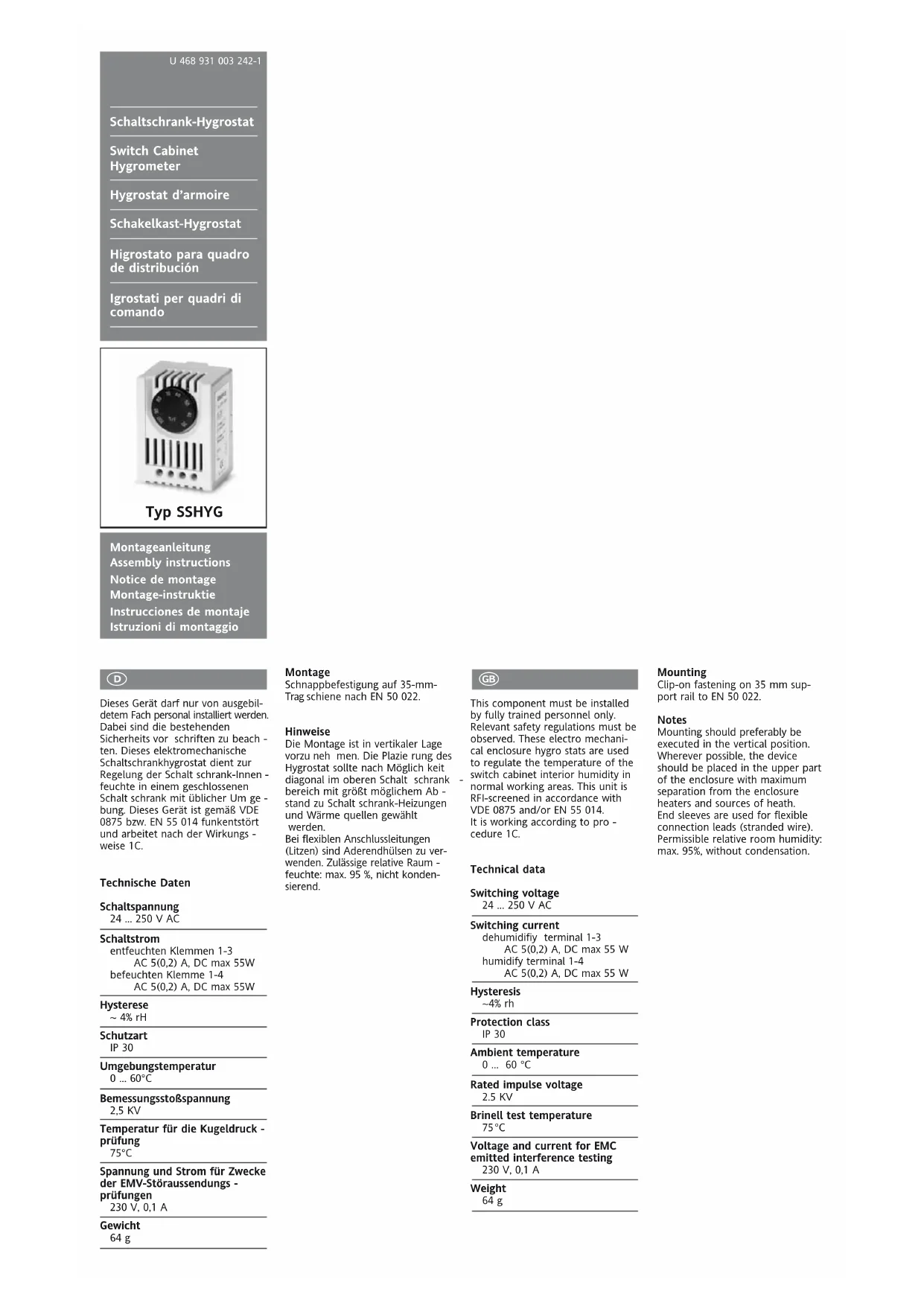

MODE D'EMPLOI SSHYG Eberle

Seul le personnel qualifié est autorisé à installer l'appareil. Les directives de sécurité en vigueur doivent absolument être respectées. Le régulateur électromécaniques tématérature permet d'assurer le réglage de l'humidité à l'intérieur de l'armoire électrique lorsque celle-ci est fermée et instalée en environnement usuel. L'appareil est antiparasité conformément aux normes VDE 0875 ou EN 55 014 et travaille selon processus 1C.

Degré de protection IP 30

Température ambiante 0 ... 60 °C

Surtension transitoire dimensionnée 2.5 KV

Température d'essai Brinell 75°C

Tension et courant de contrôle de compatibilité électromagnétique 230 V, 0,1 A

Poids 64 g

E

Montage Fixation par encliquetage sur rail porteur de 35 mm selon EN 50 022.

Remarque

Le montage se fera de préférence en position verticale. Installer le régulateur de température dans la partie supérieure de l'armoire électrique en l'écartant le plus possible des resistances chauffantes pour armoires électriques et de toutes les sources de dissipation de chaleur. Pour garantir l'hystérésis d'enclenchement de 1 K, il est nécessaire de brancher le retour thermique intégré à l'appareil. Pour réduire la plage de température, se conformer aux indications de la fig. 1. Utiliser des embouts sur les cordons de raccordement souples (fils toronnés). L'humidité relative ambiante admise ne doit pas dépasser 95 % sans condensation.
