FCM523 - Pièce de vélo SHIMANO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédalier avec boîtier de pédalier
Marque	SHIMANO
Modèle	FCM523
Matériau	Aluminium
Nombre de plateaux	3 (triple)
Type d'axe	Carré (Square taper)
Poids approximatif	880 g
Alimentation	Non applicable (pièce mécanique)
Fonctions principales	Transmission de la puissance, changement de vitesses
Entretien	Nettoyage avec détergent neutre ; graissage régulier de la chaîne ; inspection des fissures avant chaque utilisation
Sécurité	Ne pas démonter ou modifier ; vérifier l'absence de fissures sur les manivelles ; éviter que les vêtements ne se prennent dans la chaîne
Pièces détachées	Manivelles, plateaux, roulements, axe
Compatibilité	Boîtier de pédalier standard BSA (fileté)
Nettoyage recommandé	Détergent neutre, éviter les nettoyeurs haute pression près du boîtier
Informations générales	Notice d'utilisation incluse ; consulter le manuel du revendeur pour l'installation

FOIRE AUX QUESTIONS - FCM523 SHIMANO

Comment installer le pédalier FCM523 ?

L'installation doit être réalisée par un mécanicien vélo professionnel. Consultez le manuel du revendeur sur le site de Shimano (https://si.shimano.com) pour les instructions détaillées. Ne tentez pas de le faire vous-même si vous n'êtes pas expérimenté.

Quel type de boîtier de pédalier est compatible ?

Le FCM523 est conçu pour un boîtier de pédalier à axe carré (square taper) de type BSA (fileté). Vérifiez les spécifications de votre cadre avant achat.

Comment nettoyer le pédalier ?

Utilisez un détergent neutre et un chiffon doux. Évitez les nettoyeurs haute pression près du boîtier de pédalier. Nettoyez régulièrement les plateaux et la chaîne avec un détergent neutre, puis lubrifiez la chaîne.

Quand dois-je remplacer les plateaux ?

Remplacez les plateaux lorsque les dents sont usées (courbées ou effilées) ou si la chaîne saute. Un nettoyage et un graissage réguliers prolongent leur durée de vie. Inspectez-les visuellement tous les mois.

Comment savoir si les manivelles sont fissurées ?

Inspectez visuellement les manivelles avant chaque utilisation. Recherchez des fissures, en particulier près du pédalier. Si vous en voyez, ne roulez pas et contactez un revendeur.

Puis-je utiliser un détergent acide ou alcalin pour nettoyer ?

Non, l'utilisation de détergents acides ou alcalins peut entraîner une décoloration. Utilisez exclusivement un détergent neutre.

Que faire si j'entends un bruit anormal en pédalant ?

Arrêtez immédiatement et vérifiez le serrage des manivelles et du boîtier de pédalier. Si le bruit persiste, consultez un mécanicien professionnel. Un bruit peut indiquer un roulement usé ou un jeu dans l'axe.

Le pédalier est-il garanti contre l'usure ?

Les produits Shimano ne sont pas garantis contre l'usure naturelle et les détériorations dues à une utilisation normale. La garantie couvre les défauts de fabrication. Consultez les conditions de garantie du revendeur.

Quels lubrifiants dois-je utiliser ?

Shimano recommande fortement l'utilisation de lubrifiants et produits d'entretien de sa marque pour des performances optimales. Si vous utilisez un autre lubrifiant, assurez-vous qu'il est adapté aux chaînes de vélo.

Puis-je remplacer l'axe moi-même ?

Le remplacement de l'axe nécessite des outils spécifiques et des connaissances techniques. Il est préférable de confier cette opération à un mécanicien professionnel pour éviter tout risque de dommage ou de blessure.

MODE D'EMPLOI FCM523 SHIMANO

Pédalier / Boîtier de pédalier

Table des matières

MISE EN GARDE IMPORTANTE .... 3

Informations importantes concernant la sécurité .... 4

Remarque 5

Inspections régulières avant d'utiliser le vélo 6

Noms des pièces....7

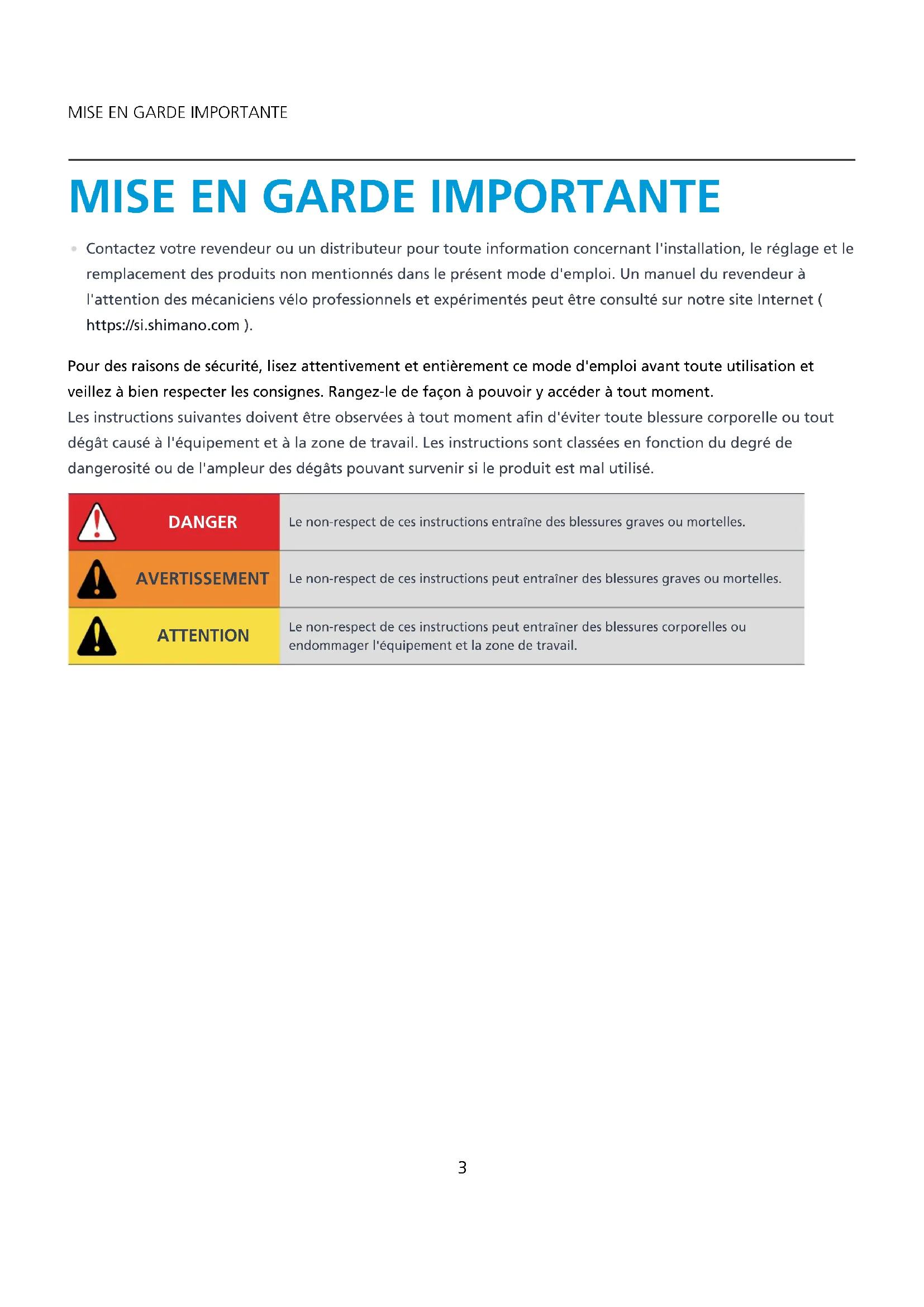

MISE EN GARDE IMPORTANTE

- Contactez votre revendeur ou un distributeur pour toute information concernant l'installation, le réglage et le remplacement des produits non mentionnés dans le présent mode d'emploi. Un manuel du revendeur à l'attention des mécaniciens vélo professionnels et expérimentés peut être consulté sur notre site Internet (https://si.shimano.com).

Pour des raisons de sécurité, lisez attentivement et entièrement ce mode d'emploi avant toute utilisation et veillez à bien respecter les consignes. Rangez-le de façon à pouvoir y accéder à tout moment.

Les instructions suivantes doivent être observées à tout moment afin d'éviter toute blessure corporelle ou tout dégât causé à l'équipement et à la zone de travail. Les instructions sont classées en fonction du degré de dangerosité ou de l'ampleur des dégâts pouvant survenir si le produit est mal utilisé.

	DANGER	Le non-respect de ces instructions entraîne des blessures graves ou mortelles.
	AVERTISSEMENT	Le non-respect de ces instructions peut entraîner des blessures graves ou mortelles.
	ATTENTION	Le non-respect de ces instructions peut entraîner des blessures corporelles ou endommager l'équipement et la zone de travail.

Informations importantes concernant la sécurité

AVERTISSEMENT

• Ne démontez et ne modifiez pas ce produit. Cela pourrait entraîner un dysfonctionnement du produit et vous pourriez brusquement chuter et vous blesser gravement.
• Assurez-vous qu'il n'y ait pas de fissures au niveau des manivelles avant d'utiliser le vélo. S'il y a des fissures, la manivelle peut se rompre et vous risquez de tomber du vélo.
• Veillez à ce que vos vêtements ne se prennent pas dans la chaîne lorsque vous roulez. Sinon, vous risquez de tomber de votre vélo.

ATTENTION

- Veillez à ne pas toucher les dents des plateaux. Elles présentent un danger de blessure.

Remarque

• Utilisez un détergent neutre pour nettoyer les manivelles et le boîtier de pédalier. L'utilisation de détergents alcalins ou acides peut entraîner une décoloration.
• Si les performances des pédales ne vous paraissent pas normales, effectuez à nouveau une inspection.
• Ne lavez pas les zones proches du boîtier du pédalier avec un nettoyeur à haute pression.
• Les plateaux doivent être lavés régulièrement avec un détergent neutre. De plus, vous pouvez prolonger la durée de vie des plateaux et de la chaîne en nettoyant la chaîne avec un détergent neutre et en la lubrifiant.
• Vous risquez de salir le revers de vos vêtements avec la chaîne en roulant.
• Les produits ne sont pas garantis contre l'usure naturelle et les détériorations résultant de l'utilisation normale et du vieillissement.
• Afin de préserver au maximum les performances, nous recommandons fortement l'utilisation de lubrifiants et de produits d'entretien SHIMANO.

Inspections régulières avant d'utiliser le vélo

Avant d'utiliser le vélo, vérifiez les éléments suivants. Si un problème quelconque est décelé, contactez votre revendeur ou un distributeur.

• Les manivelles présentent-elles des fissures ?
• Les performances du pédalier sont-elles régulières ?
• La transmission permet-elle un changement de vitesse en douceur ?
• Les éléments sont-ils serrés correctement ?
• Les éléments sont-ils correctement installés sur le cadre/le cintre ?
• Entendez-vous des bruits anormaux lorsque vous roulez ?

Noms des pièces

Types à roulement

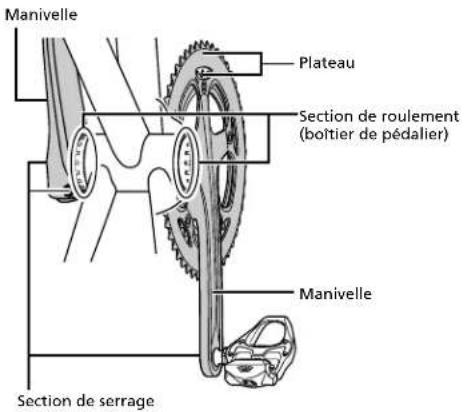

Modèles ayant un axe sur la manivelle droite

Manivelle Plateau Section de roulement (boîtier de pédalier) Manivelle Section de serrage

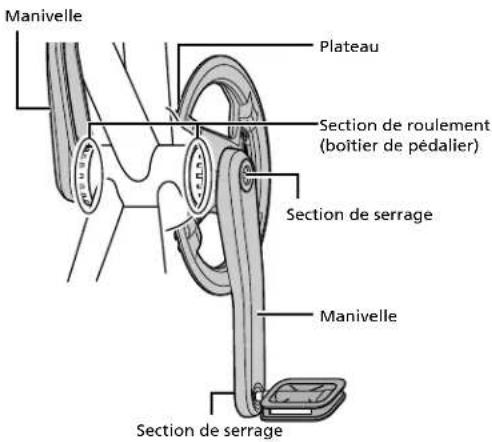

Modèles ayant un axe sur la manivelle gauche

Manivelle Plateau Section de roulement (boîtier de pédalier) Section de serrage Manivelle Section de serrage

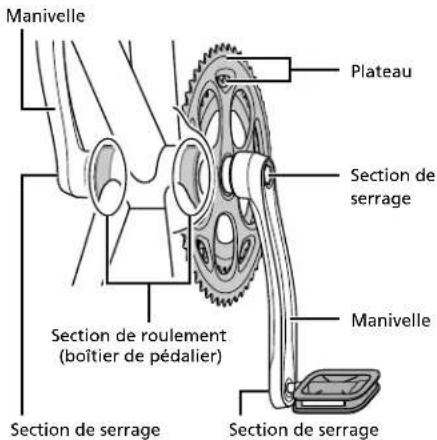

Autres types que à roulement

Manivelle Plateau Section de serrage Section de roulement (boîtier de pédalier) Manivelle Section de serrage Section de serrage
