SMBB52 - Pièce de vélo SHIMANO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier de pédalier / Pédalier pour vélo
Marque	Shimano
Modèle	SM-BB52
Utilisation	Transmission de la force de pédalage vers la chaîne
Types	À roulement (axe manivelle droite ou gauche) et autres types
Matériau des manivelles	Alliage d'aluminium (estimation)
Matériau des plateaux	Acier (estimation)
Largeur de boîtier compatible	68 mm / 73 mm (standard Shimano)
Entretien	Nettoyage avec détergent neutre ; éviter les nettoyeurs haute pression
Lubrification recommandée	Lubrifiants et produits d'entretien Shimano
Vérifications avant utilisation	Fissures manivelles, jeu anormal, serrage, bruits
Sécurité	Ne pas démonter/modifier ; éviter vêtements dans la chaîne
Installation	Par un revendeur ou mécanicien professionnel
Pièces incluses	Manivelles, plateaux, section de roulement (boîtier), sections de serrage
Réparabilité	Remplacement des pièces par un professionnel ; pièces disponibles chez Shimano
Garantie	Exclut usure naturelle et détérioration par utilisation normale

FOIRE AUX QUESTIONS - SMBB52 SHIMANO

Comment installer le boîtier de pédalier SM-BB52 ?

L'installation doit être réalisée par un revendeur ou un mécanicien professionnel. Référez-vous au manuel du revendeur disponible sur si.shimano.com.

Quel outil est nécessaire pour démonter le SM-BB52 ?

Des outils spéciaux comme une clé pour boîtier de pédalier Shimano (TL-FC16 ou TL-FC33) sont nécessaires. Consultez un professionnel.

Comment entretenir le pédalier ?

Utilisez un détergent neutre pour nettoyer les manivelles et le boîtier. Évitez les nettoyeurs haute pression près du boîtier. Lubrifiez la chaîne régulièrement.

Que faire en cas de bruits anormaux ?

Avant d'utiliser le vélo, vérifiez l'absence de fissures, de jeu dans le pédalier et le serrage des éléments. Si le bruit persiste, contactez un revendeur.

Le SM-BB52 est-il compatible avec tous les cadres ?

Il est conçu pour les cadres avec boîtier de 68 mm ou 73 mm de large, filetage BSA ou italien selon la version. Vérifiez la compatibilité avec votre cadre.

Quelle est la durée de vie du boîtier de pédalier ?

La durée de vie dépend de l'utilisation et de l'entretien. Nettoyez et lubrifiez régulièrement. L'usure naturelle n'est pas couverte par la garantie.

Puis-je remplacer les plateaux seuls ?

Oui, les plateaux sont remplaçables. Utilisez des plateaux Shimano compatibles et faites appel à un professionnel pour l'installation.

Comment vérifier si les manivelles sont fissurées ?

Inspectez visuellement les manivelles avant chaque utilisation. En cas de fissure, remplacez-les immédiatement pour éviter une rupture en roulant.

Quels produits d'entretien sont recommandés ?

Shimano recommande l'utilisation de lubrifiants et de produits d'entretien de sa marque pour garantir les performances optimales.

Le SM-BB52 est-il compatible avec les vélos électriques ?

Ce modèle est conçu pour vélos classiques. Pour les vélos électriques, utilisez un boîtier de pédalier spécifique recommandé par le fabricant.

MODE D'EMPLOI SMBB52 SHIMANO

Pédalier / Boîtier de pédalier

Table des matières

MISE EN GARDE IMPORTANTE .... 3

Informations importantes concernant la sécurité .... 4

Remarque 5

Inspections régulières avant d'utiliser le vélo 6

Noms des pièces....7

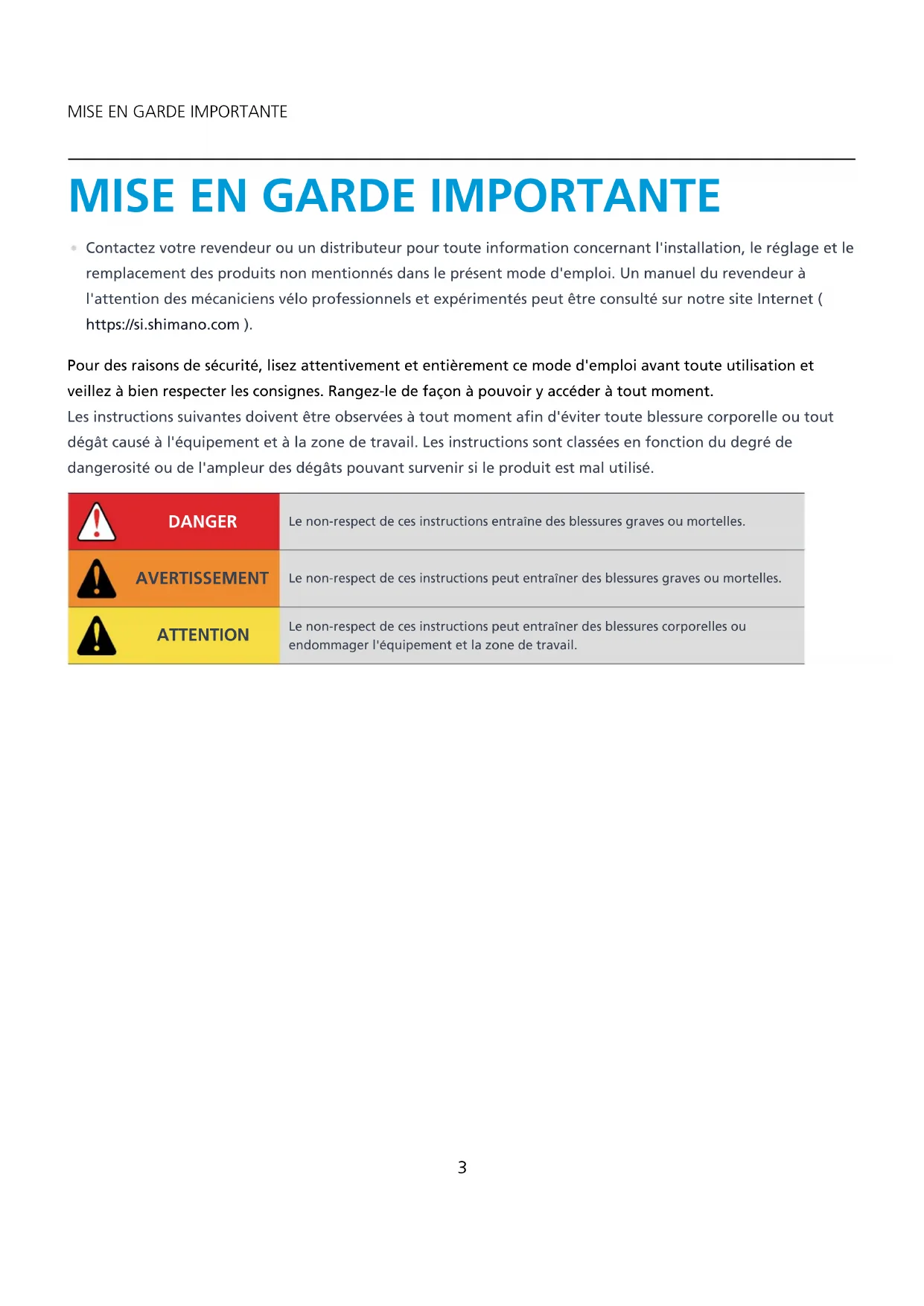

MISE EN GARDE IMPORTANTE

- Contactez votre revendeur ou un distributeur pour toute information concernant l'installation, le réglage et le remplacement des produits non mentionnés dans le présent mode d'emploi. Un manuel du revendeur à l'attention des mécaniciens vélo professionnels et expérimentés peut être consulté sur notre site Internet (https://si.shimano.com).

Pour des raisons de sécurité, lisez attentivement et entièrement ce mode d'emploi avant toute utilisation et veillez à bien respecter les consignes. Rangez-le de façon à pouvoir y accéder à tout moment.

Les instructions suivantes doivent être observées à tout moment afin d'éviter toute blessure corporelle ou tout dégât causé à l'équipement et à la zone de travail. Les instructions sont classées en fonction du degré de dangerosité ou de l'ampleur des dégâts pouvant survenir si le produit est mal utilisé.

	DANGER	Le non-respect de ces instructions entraîne des blessures graves ou mortelles.
	AVERTISSEMENT	Le non-respect de ces instructions peut entraîner des blessures graves ou mortelles.
	ATTENTION	Le non-respect de ces instructions peut entraîner des blessures corporelles ou endommager l'équipement et la zone de travail.

Informations importantes concernant la sécurité

AVERTISSEMENT

• Ne démontez et ne modifiez pas ce produit. Cela pourrait entraîner un dysfonctionnement du produit et vous pourriez brusquement chuter et vous blesser gravement.
• Assurez-vous qu'il n'y ait pas de fissures au niveau des manivelles avant d'utiliser le vélo. S'il y a des fissures, la manivelle peut se rompre et vous risquez de tomber du vélo.
• Veillez à ce que vos vêtements ne se prennent pas dans la chaîne lorsque vous roulez. Sinon, vous risquez de tomber de votre vélo.

ATTENTION

- Veillez à ne pas toucher les dents des plateaux. Elles présentent un danger de blessure.

Remarque

• Utilisez un détergent neutre pour nettoyer les manivelles et le boîtier de pédalier. L'utilisation de détergents alcalins ou acides peut entraîner une décoloration.
• Si les performances des pédales ne vous paraissent pas normales, effectuez à nouveau une inspection.
• Ne lavez pas les zones proches du boîtier du pédalier avec un nettoyeur à haute pression.
• Les plateaux doivent être lavés régulièrement avec un détergent neutre. De plus, vous pouvez prolonger la durée de vie des plateaux et de la chaîne en nettoyant la chaîne avec un détergent neutre et en la lubrifiant.
• Vous risquez de salir le revers de vos vêtements avec la chaîne en roulant.
• Les produits ne sont pas garantis contre l'usure naturelle et les détériorations résultant de l'utilisation normale et du vieillissement.
• Afin de préserver au maximum les performances, nous recommandons fortement l'utilisation de lubrifiants et de produits d'entretien SHIMANO.

Inspections régulières avant d'utiliser le vélo

Avant d'utiliser le vélo, vérifiez les éléments suivants. Si un problème quelconque est décelé, contactez votre revendeur ou un distributeur.

• Les manivelles présentent-elles des fissures ?
• Les performances du pédalier sont-elles régulières ?
• La transmission permet-elle un changement de vitesse en douceur ?
• Les éléments sont-ils serrés correctement ?
• Les éléments sont-ils correctement installés sur le cadre/le cintre ?
• Entendez-vous des bruits anormaux lorsque vous roulez ?

Noms des pièces

Types à roulement

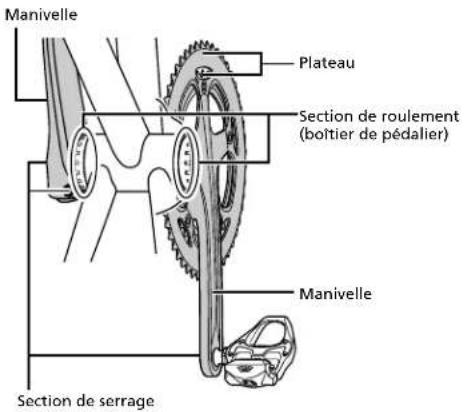

Modèles ayant un axe sur la manivelle droite

Manivelle Plateau Section de roulement (boîtier de pédalier) Manivelle Section de serrage

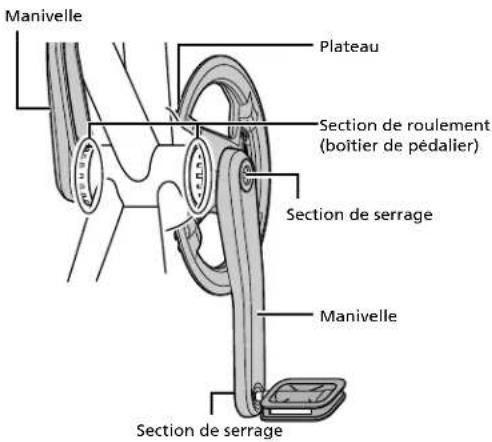

Modèles ayant un axe sur la manivelle gauche

Manivelle Plateau Section de roulement (boîtier de pédalier) Section de serrage Manivelle Section de serrage

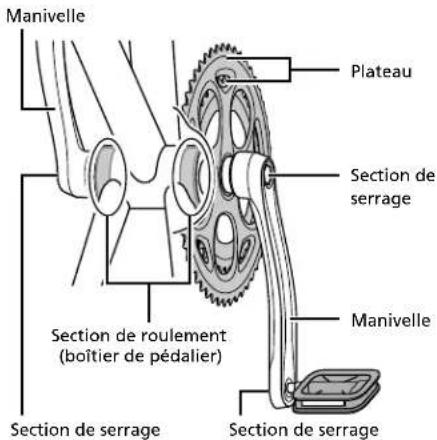

Autres types que à roulement

Manivelle Plateau Section de serrage Section de roulement (boîtier de pédalier) Manivelle Section de serrage Section de serrage
