Type de produit	Détecteur d'ouverture de porte/fenêtre (sonneur d'alarme)
Marque	Blaupunkt
Modèle	DCS4
Alimentation	1 pile lithium 3 V CR2032 (préinstallée)
Fréquence radio	868 MHz
Indicateur LED	Voyant d'état (apprentissage, alarme)
Bouton d'apprentissage	Permet d'enregistrer le détecteur sur le hub
Protection anti-sabotage	Interrupteur d'autoprotection sur le capot arrière
Distance de détection (entre capteur et aimant)	Maximum 15 mm
Type d'installation	Par vissage ou ruban adhésif double face fourni
Entrées défonçables	2 encoches à l'arrière pour passage des vis
Aimant	Monté sur la partie mobile (porte/fenêtre)
Usage recommandé	Partie haute de la porte/fenêtre
Compatibilité	Série Q (hub bphomeconnect) et série SA (se référer au manuel)
Durée de vie de la pile (estimation)	Environ 1 à 2 ans selon usage
Entretien	Nettoyer avec un chiffon doux sec
Température de fonctionnement	0 °C à 40 °C (estimation)
Humidité admissible	Max 85 % HR sans condensation
Réparabilité	Pile remplaçable ; pas de pièces détachées
Accessoires inclus	Ruban adhésif double face, vis et bouchons
Dimensions (env.)	Corps principal : 4 × 2 × 1,5 cm

FOIRE AUX QUESTIONS - DCS4 BLAUPUNKT

Comment enregistrer le détecteur DCS4 sur le hub ?

Retirez l'isolant de la batterie, puis sur le hub (série Q) allez dans Paramètres → Appareil → Ajouter un appareil. Appuyez sur le bouton d'apprentissage (1) du DCS4. Le hub émettra un double bip. Dans l'interface Web, cochez la case du périphérique et cliquez OK.

Où installer le capteur et l'aimant ?

Fixez le corps principal sur le cadre fixe de la porte/fenêtre et l'aimant sur la partie mobile. Alignez l'aimant avec le repère (item 4) en respectant un écart maximum de 15 mm. Installez en partie haute.

Comment installer le détecteur par vissage ?

Retirez le capot arrière, défoncez les 2 entrées prévues à l'arrière (avec un tournevis). Percez 2 trous dans le support, fixez le capot arrière avec les vis et chevilles fournies, puis reclipssez le corps principal.

Puis-je utiliser uniquement le ruban adhésif ?

Oui, le ruban adhésif double face fourni permet une installation sans perçage. Assurez-vous que la protection anti-sabotage est bien en contact avec la surface pour éviter les alertes intempestives.

Que faire si le détecteur déclenche une alerte de sabotage ?

Vérifiez que le capot arrière est correctement enclenché et que la protection anti-sabotage (interrupteur) est enfoncée contre la surface de montage. Si le problème persiste, retirez et remettez la pile.

Quelle pile utiliser et comment la changer ?

Utilisez une pile lithium 3 V CR2032. Ouvrez le capot, remplacez la pile usagée en respectant la polarité. Refermez soigneusement le capot.

Le détecteur fonctionne-t-il avec les hubs de la série SA ?

Oui, mais la procédure d'enregistrement diffère. Reportez-vous au manuel spécifique du panneau SA pour ajouter le périphérique.

Peut-on monter le capteur sur une porte métallique fer/ acier ?

Non, évitez les surfaces magnétiques (fer, acier). L'aimant pourrait ne pas fonctionner correctement. Choisissez un support non ferreux.

Comment savoir si la batterie est faible ?

Le hub ou l'application peut signaler une batterie faible. Certains modèles émettent un signal sonore ou clignotent via la LED. Remplacez la pile dès que détecté.

Le détecteur a-t-il besoin d'une supervision ?

Non, cet accessoire n'a pas de mode supervision. Il ne transmet que lors de l'ouverture/fermeture ou d'une alarme. Il ne remonte pas régulièrement son état.

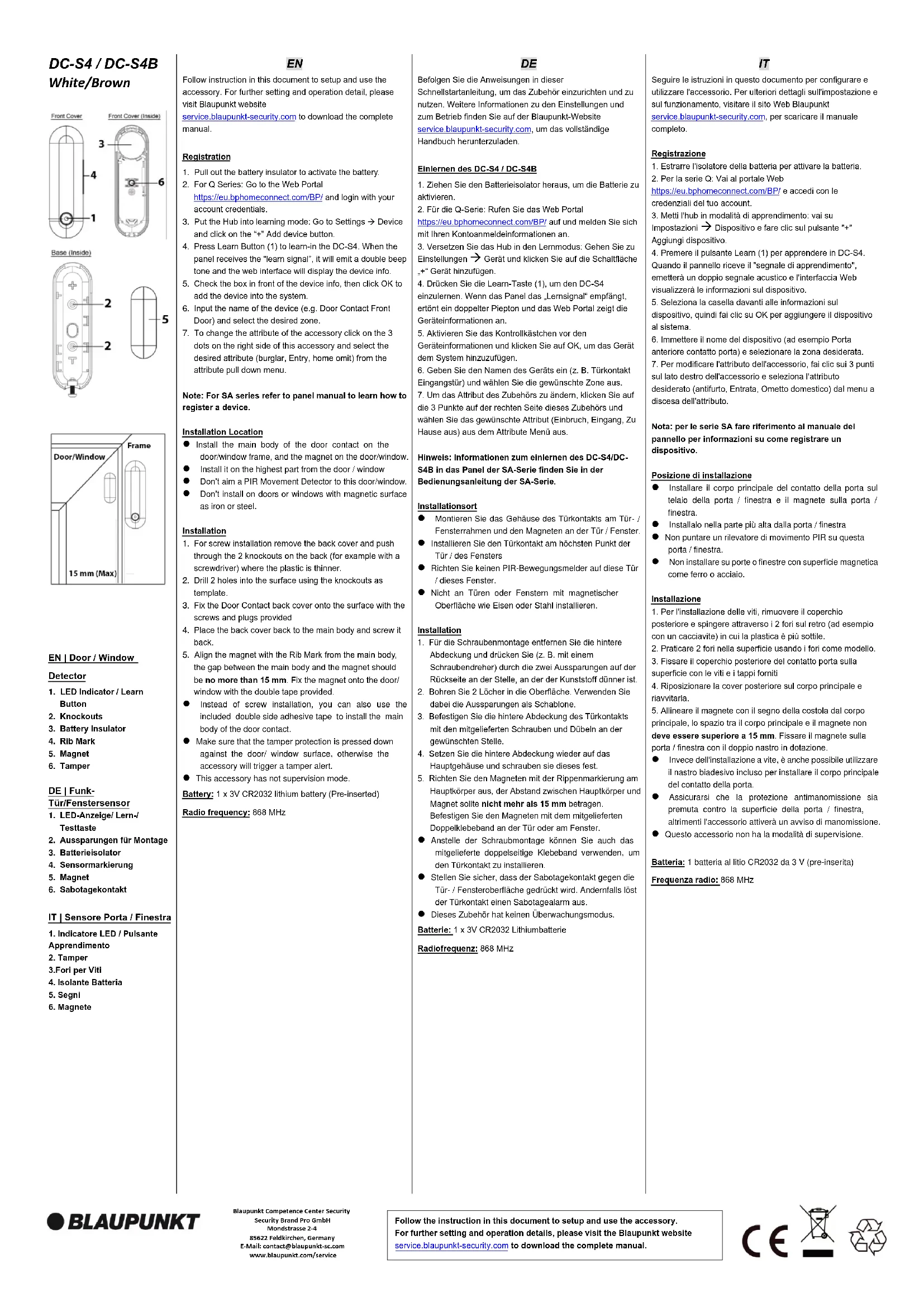

MODE D'EMPLOI DCS4 BLAUPUNKT

FR | Détecteur Porte/fenêtre

1. Voyant LED / Bouton

d'apprentissage

1. Encoches défonçables pour l'installation

2. Isolant batterie

3. Marquage du capteur

4. Aimant

5. Interrupteur d'auto protection.

ES

Suivez les instructions de ce document pour configurer et utiliser le détecteur. Pour plus de détails sur les réglages et le fonctionnement, visitez le site Web de Blaupunkt : service.blaupunkt-security.com pour télécharger le manuel complet.

Enregistrement

1. Retirez l'isolant de la batterie pour activer celle-ci.

2. Pour la série Q : Accédez au portail Web

https://eu.bphomeconnect.com/BP/ et connectez-vous avec les informations d'identification de votre compte.

1. Mettez le hub en mode d'apprentissage: Allez dans

Paramètres → Appareil et cliquez sur le bouton «+» Ajouter un appareil.

1. Appuyez sur le bouton d'apprentissage (1) pour reconnaître le DC-S4. Lorsque le panneau reçoit le «signal

d'apprentissage», il émet un double bip et l'interface Web affiche les informations relatives à l'appareil.

1. Cochez la case en regard des informations sur le

périphérique, puis cliquez sur OK pour ajouter le périphérique au système.

1. Saisissez le nom du périphérique (par exemple, Porte

avant à contact de porte) et sélectionnez la zone souhaitée.

1. Pour modifier l'attribut de l'accessoire, cliquez sur les 3

points situés à droite de cet accessoire et sélectionnez

l'attribut souhaité (antivol, Entrée, domicile, omission) dans le menu déroulant des attributs.

Remarque: pour la série SA, reportez-vous au manuel du panneau pour savoir comment enregistrer un périphérique.

Emplacement d'installation

- Installez le corps principal du contact de porte sur le cadre de la porte / fenêtre et l'aimant sur la porte / fenêtre.

- Installez-le sur la partie la plus haute de la porte / fenêtre

- Ne dirigez pas un détecteur de mouvement PIR vers cette porte / fenêtre.

- Ne pas installer sur des portes ou des fenêtres à surface magnétique en fer ou en acier.

Installation

1. Pour l'installation par vissage, retirez le capot arrière et poussez à travers les 2 entrées défonçables à l'arrière (par exemple avec un tournevis) là où le plastique est plus mince.

2. Percez 2 trous dans la surface en utilisant les découpes comme gabarit.

3. Fixez le couvercle arrière du contacteur de porte sur la surface à l'aide des vis et des bouchons fournis.

4. Replacez le capot arrière dans le corps principal et vissez-le à nouveau.

5. Alignez l'aimant avec la marque du côté du corps principal (item #4 de l'image). L'écart entre le corps principal et l'aimant ne doit pas dépasser 15 mm. Fixez l'aimant sur la porte / fenêtre à l'aide du ruban double faces fourni.

Au lieu d'une installation à vis, vous pouvez également utiliser le ruban adhésif double face inclus pour installer le corps principal du contact de porte.

- Assurez-vous que la protection anti-sabotage est bien appuyée contre la surface de la porte / fenêtre, sinon l'accessoire déclenchera une alerte de sabotage.

Cet accessoire n'a pas de mode supervision.

Batterie: 1 x pile lithium 3 V CR2032 (pré-insérée)

Fréquence radio: 868 MHz
