WJP5701 - Maquettisme Woodland Scenics - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système d'éclairage LED pour maquettes (Just Plug)
Marque	Woodland Scenics
Modèle	WJP5701
Alimentation	Adaptateur secteur JP5770 (12V DC) ou bloc d'alimentation train 16VAC
Nombre de lumières LED incluses	2 (Stick-on, amovibles)
Ports disponibles	2 ports LIGHT, 1 port POWER IN, 1 port CTRL
Fonctions principales	Variateur de luminosité par port, connexion en série avec concentrateurs d'expansion, compatible DCC
Dimensions du concentrateur	Environ 6 x 4 x 2 cm
Poids	Environ 50 g
Matière	Plastique ABS
Température de fonctionnement	0 °C à 40 °C
Humidité	Max 85% sans condensation
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas modifier les composants. Utiliser uniquement l'alimentation recommandée. Ne pas exposer à l'eau.
Pièces détachées disponibles	Lumières LED (JP5736-JP5749, JP5755), concentrateur d'expansion (JP5700), adaptateur secteur (JP5770), câbles de connexion
Réparabilité	Conçu pour un remplacement facile des lumières et des modules. Pas de réparation interne.
Accessoires inclus	Ruban adhésif double face, vis de fixation, câble de connexion
Utilisation prévue	Éclairage intérieur de bâtiments et décors de maquettes

FOIRE AUX QUESTIONS - WJP5701 Woodland Scenics

Comment connecter une lumière LED au concentrateur ?

Alignez les languettes de verrouillage de la fiche avec le port LIGHT du concentrateur. Insérez fermement jusqu'à entendre un clic. Pour retirer, tirez sur le bord supérieur de la fiche.

Quelle alimentation utiliser pour le concentrateur ?

Utilisez l'adaptateur secteur JP5770 (vendu séparément) en le branchant sur le port POWER IN. Vous pouvez aussi utiliser un bloc d'alimentation de train 16VAC avec le câble de connexion adapté.

Puis-je connecter plusieurs concentrateurs ensemble ?

Oui, utilisez le concentrateur d'expansion (JP5700) et les câbles de connexion fournis. Connectez le port HUB de l'expansion au port POWER IN d'un autre concentrateur pour étendre le système.

Comment régler la luminosité des lumières ?

Tournez les molettes de variation situées sur le concentrateur. Chaque port LIGHT possède son propre gradateur, de très lumineux à éteint.

Le système est-il compatible avec le contrôle DCC ?

Oui, pour un contrôle par DCC, connectez un câble de connexion modifié (une fiche coupée et dénudée) à une unité de relais DCC, puis branchez la fiche opposée dans le port CTRL du concentrateur.

Comment fixer le concentrateur dans un décor ?

Utilisez le ruban adhésif double face fourni ou les vis incluses. Assurez-vous que le concentrateur est stable et accessible pour les connexions.

Puis-je utiliser d'autres lumières que celles de la marque ?

Seules les lumières LED de la gamme Just Plug (JP5736-JP5749, JP5755) sont compatibles. Ne pas utiliser d'autres luminaires sous peine d'endommager le système.

Que faire si une lumière ne s'allume pas ?

Vérifiez la connexion de la fiche dans le port LIGHT, assurez-vous que le variateur n'est pas en position éteinte, et testez une autre lumière sur le même port. Si le problème persiste, vérifiez l'alimentation du concentrateur.

Comment nettoyer le concentrateur et les lumières ?

Débranchez l'alimentation avant nettoyage. Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez jamais de solvants ou de produits abrasifs.

Où trouver des pièces de rechange ?

Les lumières LED, concentrateurs d'expansion, adaptateurs secteur et câbles sont disponibles chez les revendeurs Woodland Scenics ou sur leur site officiel. Consultez les références dans la notice.

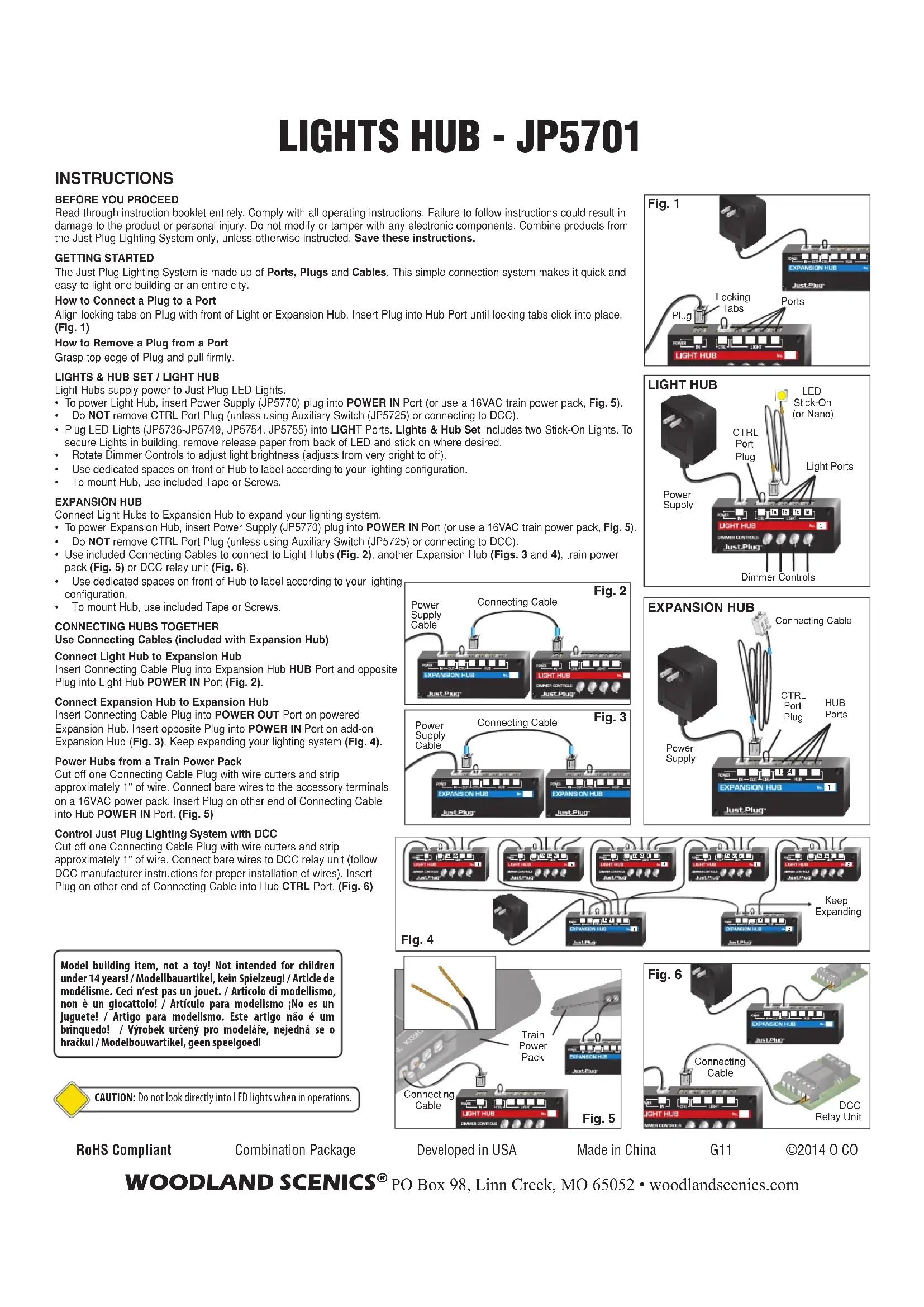

MODE D'EMPLOI WJP5701 Woodland Scenics

Lisez entièrement manuel. Se conformer à toutes les instructions d'utilisation. De suivre les instructions peut entraîner des dommages au produit ou des blessures. Ne pas modifier ou altérer tous composants électroniques. Combiner les produits provenant du système d'éclairage de Just Plug seulement, sauf instruction contraire.

Conserver ces instructions.

MISE EN ROUTE

Le système d'éclairage de Just Plug est constitué des ports, fiches et câbles. Ce système de connexion simple le rend rapide et facile à allumer un bâtiment ou d'une ville entière.

Comment Connecter une Fiche à un Port

Aligner les languettes de verrouillage sur fiche avec avant de concentrateur de lumière ou expansion. Insérez la fiche dans port de concentrateur jusqu'à ce que les languettes de verrouillage s'enclenchent. (Fig. 1)

Comment Supprimer une Fiche d'un Port

Saisir le bord supérieur du fiche et tirer fermement.

ENSEMBLE LUMIERES ET CONCENTRATEUR / CONCENTRATEUR DE LUMIERE

Concentrateur de lumière alimentation pour lumières LED de Just Plug.

• Pour alimenter le concentrateur de lumière, insérer le fiche de adaptateur d'alimentation (Power Supply, JP5770) dans POWER IN port (ou utiliser un bloc d'alimentation de train 16VAC, Fig. 5).
• Ne le retirer le fiche de CTRL port (à moins d'utiliser un interrupteur d'alimentation (Auxiliary Switch, JP5725 ou se connecter à DCC).
• Brancher les lumières LED (JP5736-JP5749, JP5755) dans LIGHT ports. Ensemble lumières et concentrateur (Lights & Hub Set) comprend deux lumières LED Stick-on. Pour sécuriser de LED dans le bâtiment, enlever le papier antiadhésif de l'arrière de la lumière LED et coller si vous le désirez.
• Tournez les contrôles gradateurs pour ajuster la luminosité de la lumière LED (s'ajuste très lumineux sur off).
• Utilisez des espaces dédiés à avant de concentrateur à étiquette selon la configuration de votre éclairage.
• Pour attacher le concentrateur, utilisez ruban adhésif ou vis inclus.

CONCENTRATEUR D'EXPANSION

Se connecter à concentrateurs de lumière à concentrateur d'expansion pour étendre votre système d'éclairage.

• Pour alimenter concentrateur d'expansion, insérer le fiche de adaptateur d'alimentation (Power Supply, JP5770) dans POWER IN port (ou utiliser un bloc d'alimentation de train 16VAC, Fig. 5).
• Ne le retirer le fiche de CTRL port (à moins d'utiliser un interrupteur d'alimentation (Auxiliary Switch, JP5725 ou se connecter à DCC).
• Utilisez les câbles de connexion inclus pour se connecter aux concentrateurs de lumière (Fig. 2), un autre concentrateur d'expansion (Fig. 3 et 4), bloc d'alimentation pour train (Fig. 5) ou unité de relais DCC (Fig. 6).
• Utilisez des espaces dédiés à avant de concentrateur à étiquette selon la configuration de votre éclairage.
• Pour attacher le concentrateur, utilisez ruban adhésif ou vis inclus.

CONNEXION CONCENTRATEUR ENSEMBLE Utiliser connexion des câbles (inclus avec concentrateur d'expansion)

Connector Concentrateur de Lumière à Concentrateur d'Expansion

Insérer fiche de connexion câble dans concentrateur d'expansion HUB port et contraire fiche dans concentrateur de lumière POWER IN port (Fig. 2).

Connector Concentrateur d'Expansion à Concentrateur d'Expansion

Insérer la fiche du câble de connexion dans POWER OUT port du concentrateur d'expansion disposant d'électricité. Insérer la fiche opposée dans POWER IN port sur l'autre concentrateur d'expansion (Fig. 3). Garder d'étendre votre système d'éclairage (Fig. 4).

Fournir de l'Électricité pour Concentrateurs avec Bloc d'alimentation de Train

Coupez une fiche du câble de connexion avec coupe-fil et bande d'environ 2,5 cm de fil. Connectez les fils dénudés à accessoires bornes sur bloc d'alimentation de train (16VAC). Insérer la fiche opposée dans concentrateur POWER IN port. (Fig. 5)

Contrôler Système d'Éclairage de Just Plug avec DCC Coupez une fiche du câble de connexion avec coupe-fil et bande d'environ 2,5 cm de fil. Connecter les fils dénudés à unité relais DCC (suivre les instructions fabricant DCC pour une installation correcte des fils). Insérer la fiche opposée dans concentrateur CTRL port. (Fig. 6)
