TH109009 - Thermostat PECO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat
Marque	PECO
Modèle	TH109009
Catégorie	Thermostat pour systèmes CVC
Alimentation	24 V AC
Type de détection	Sur place (intégrée) ou éloignée (sonde externe)
Indice de protection	NEMA 4X (étanche à l'eau et à la poussière)
Homologations	CSA, UL
Plage de température de la sonde	Jusqu'à 20 °C au-dessus du point de consigne (max. 60 °C pour le boîtier)
Fonctions principales	Régulation de température pour chauffage et refroidissement, commutation manuelle chaud/froid
Installation	Par un technicien qualifié, conforme au NEC et aux codes locaux
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Débrancher l'alimentation avant installation ; ne pas utiliser en atmosphère explosive
Réparabilité	Non réparable par l'utilisateur ; faire appel à un technicien qualifié
Garantie	18 mois à partir de la date de fabrication
Contenu de l'emballage	Thermostat, notice d'utilisation (PDF), vis de fixation
Type de commutateur	Sélecteur chaud/froid (selon modèle)
Calibrage	Calibré en usine, aucun réglage nécessaire
Utilisation	Systèmes CVC industriels, climatisation et chauffage
Conditions de fonctionnement	Température ambiante max. 60 °C pour le boîtier

FOIRE AUX QUESTIONS - TH109009 PECO

Comment installer le thermostat TH109009 ?

L'installation doit être réalisée par un technicien qualifié. Avant toute intervention, débranchez l'alimentation électrique. Suivez le schéma de câblage inclus. Utilisez des connecteurs étanches (non fournis) pour maintenir l'indice de protection NEMA 4X. Placez le thermostat ou la sonde dans un endroit représentatif de la température ambiante, à l'abri des sources de chaleur ou de froid inhabituelles.

Quelle est l'alimentation requise pour le TH109009 ?

Le thermostat fonctionne généralement sous une alimentation de 24 V AC (courant alternatif). Assurez-vous que la tension correspond aux spécifications de votre installation. Consultez la notice pour les détails de câblage.

Puis-je utiliser ce thermostat en extérieur ou dans un environnement humide ?

Oui, le thermostat est certifié NEMA 4X, ce qui le rend étanche à l'eau et à la poussière. Cependant, pour garantir l'étanchéité, vous devez utiliser des connecteurs de conduit appropriés et prévoir une boucle d'égouttement pour éviter l'entrée d'eau par le câblage.

Que faire si le thermostat ne fonctionne pas ?

Vérifiez d'abord l'alimentation électrique et les connexions. Assurez-vous que le sélecteur chaud/froid est en position correcte. Si le problème persiste, contactez un technicien qualifié. Le thermostat est calibré en usine et ne nécessite aucun réglage sur place.

Comment vérifier le fonctionnement du chauffage ?

Coupez l'alimentation, placez le sélecteur sur chaud, réglez le thermostat à au moins 5 °C en dessous de la température ambiante, puis remettez l'alimentation. Tournez lentement la molette pour augmenter le point de consigne. Le chauffage doit s'enclencher lorsque la consigne atteint la température ambiante.

Comment vérifier le fonctionnement de la climatisation ?

Procédez de la même manière que pour le chauffage, mais placez le sélecteur sur froid et réglez le thermostat à au moins 5 °C au-dessus de la température ambiante. Tournez la molette pour baisser le point de consigne ; la climatisation doit démarrer.

Quelle est la durée de garantie du thermostat PECO TH109009 ?

PECO offre une garantie limitée de 18 mois à compter de la date de fabrication. Cette garantie couvre les défauts de matériaux et de fabrication. Pour toute réclamation, contactez votre revendeur. La garantie ne couvre pas les dommages dus à une installation incorrecte.

Comment entretenir le thermostat ?

Nettoyez le boîtier avec un chiffon sec et doux. N'utilisez pas de solvants ou de produits chimiques agressifs. Vérifiez régulièrement l'étanchéité des connexions. Aucune autre maintenance n'est nécessaire.

Puis-je remplacer la sonde moi-même ?

Non, le remplacement de la sonde doit être effectué par un technicien qualifié. Toute manipulation incorrecte peut endommager le thermostat ou affecter le calibrage. La notice précise de ne pas tordre, ébrécher ou utiliser la sonde comme support.

Ce thermostat est-il compatible avec tous les systèmes CVC ?

Ce thermostat est conçu pour les systèmes de chauffage et de refroidissement industriels. Il peut être utilisé avec des contacts secs ou des vannes. Assurez-vous que les spécifications électriques (tension, courant) correspondent à votre système. Consultez un professionnel pour vérifier la compatibilité.

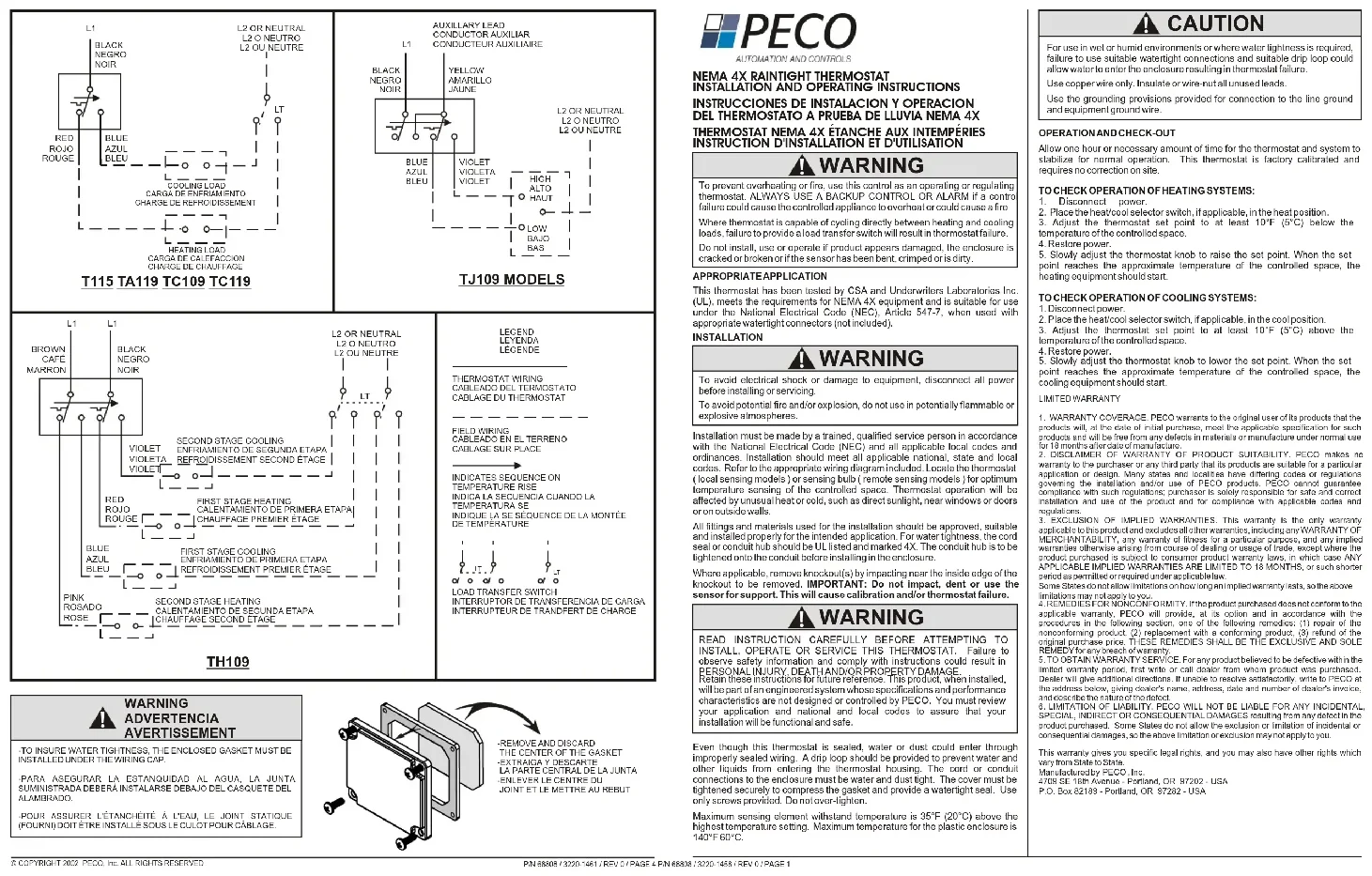

MODE D'EMPLOI TH109009 PECO

LIRE ATTENTIVEMENT LES INSTRUCTIONS AVANT DE COMMENCER À INSTALLER, UTILISER OU FAIRÉ LE SERVICE DE CE THERMOSTAT. Négîger d'observer des conseils de sécurité et d'appliquer les instructions peut être la cause de BLESSURES CORPORELLES, MORT ET/OU DOMMAGES MATÉRIELS. Conserver ces instructions pour références ultérieures. Quand il est installé, cet appareil fera partie d'un système industriel dont les spécifications et les caractéristiques de rendement ne sont pas conçues ou contrôlées par PECO. L'application et les codes nationaux et locaux doivent être revus pour assurer que l'installation sera fonctionnelle et sans danger.

Ce thermostat qui a été soumis aux tests de CSA et de Underwriters Laboratory, Inc. (UL) est en accord avec les conditions requises pour les équipements NEMA 4X et est acceptable pour usage sous les normes National Electrical Code (NEC), Article 547-4, quand utilisé avec les connecteurs étanches appropriés (pas inclus).

INSTALLATION

! AVERTISSEMENT

Pour éviter les chocs électriques ou les dommages matériels, débrancher l'alimentation électrique avant d'installer ou de faire le service. Pour éviter un incendie et/ou une explosion possible, ne pas utiliser dans un environnement potentiellement inflammable ou explosif.

L'installation doit être faite par un technicien de service qualifié et être en accord avec le National Electrical Code (NEC) et tous les codes nationaux et locaux applicables. Se reporter au diagramme de câblage approprié inclus.

Situer le thermostat (modèles à détection sur place) ou la sonde (modèles à détection éloignée) pour obtenir une détection optimum de la température de l'espace contrôlé. Le fonctionnement du thermostat est affecté par une chaleur ou un froid inhabituel, tel que l'exposition directe au soleil, près d'une fenêtre, un porte ou un mur extérieur.

Tous les raccords et matériaux utilisés pour l'installation doivent être approuvés, adaptés et correctement installés en fonction de l'application prévue. Pour l'étanchéité, le joint du câble ou raccord de conduit doit être classé UL et être marqué 4X. Le raccord de conduit doit être fixé sur le conduit avant de l'installer dans le boîtier.

Si applicable, les parties éjectables doivent être retirées par impact près du bord intérieur de la partie éjectable qui doit être retirée. IMPORTANT: NE PAS TAPER, ÉBRÉCHER, TORDRE OU UTILISER LA SONDE COMME SUPPORT. CECI CAUSERAIT LA DÉFAILLANCE DU CALIBRAGE ET/OU DU THERMOSTAT.

SONDE COMME SUPPORT. CECI CAUSERAIT LA DÉFAILLANCE DU CALIBRAGE ET OU DUTHERMOSTAT.

! AVERTISSEMENT

Pour éviter la surchauffe ou le feu, utiliser ce contrôle uniquement comme un thermostat de fonctionnement ou de réglage. TOUJOURS UTILISER UN CONTRÔLE OU UNE ALARME DE REDONDANCE si une défaillance du contrôle pourrait causer la surchauffe de l'appareil contrôlé ou pourrait causer un incendie. Si le thermostat est capable d'entrer en cycle directement entre des charges de chauffage et de refroidissement, néglicher d'installer un commutateur de transfert de charge résultera en défaillance du thermostat. Ne pas installer, utiliser ou faire fonctionner si l'appareil semble endommagé, si le boîtier est fendu ou cassé, ou si la sonde a été tordue, pilée ou est sale.

Bien que ce thermostat soit scellé, l'eau ou la poussière peuvent y entrer par un câblage mal étanchéifié. Une boucle d'égoutage doit être prévue pour empêcher l'eau ou tout autre liquide d'entrer dans le boîtier du thermostat. La connexion de câble ou de conduit avec le boîtier doit être hermétique à l'eau et à la poussière. Le couvercle doit être solidement fixé pour compressor le joint et créer l'étanchéité. Utiliser uniquement les vis fournies. Ne pas surserrer.

L'élément de sonde maximum peut supporter une température de 20°C (35°F) au-dessus du réglage de la plus haute température. La température maximum pour le boîtier plastique est de 60°C (140°F).

! ATTENTION

Pour usage dans un environnement mouillé ou humide ou si l'étanchéité est requise, négliger d'utiliser des connexions adaptées pour l'étanchéité et une boucle d'égoutage appropriée pourrait permettre la pénétration d'eau dans le boîtier et causer la défaillance du thermostat.

Utiliser uniquement des fils de cuivre, isoler ou placer sous cônes d'isolation tous les conducteurs inutilisés. Utiliser les bornes de mise à la terre prévues pour connexion sur la ligne de prise de terre et le fil de terre de l'équipement.

FONCTIONNEMENT ET VÉRIFICATION

Attendre une heure ou la période de temps nécessaire pour que le système et le thermostat se stabilisent sur un fonctionnement normal. Ce thermostat a été calibré à l'usine et il ne nécessite aucun ajustement sur place.

POUR VÉRIFIER LE FONCTIONNEMENT DES SYSTÈMES DE CHAUFFAGE:

1. Débrancher l'alimentation électrique

2. Si applicable, place le sélecteur chaud/froid sur la position "chaud"

3. Ajuster le réglage du thermostat sur un point au moins 5°C (10°F) au-

dessous de la température de l'espace

1. Rebrancher alimentation électrique.

2. Ajuster lentement la molette du thermostat pour monter le point de réglage. Quand le oint de réglage atteint le température approximative de l'espace contrôlé, l'équipement de chauffage doit se mettre en marche.

POUR VÉRIFIER LE FONCTIONNEMENT DES SYSTÈMES DE REFROIDISSEMENT:

1. Débrancher l'alimentation électrique.

2. Si applicable, placer le sélecteur chaud/froid sur la position "froid"

3. Ajuster le réglage du thermostat sur un point au moins 5°C (10°F) au-dessos de la température de l'espace contrôlé.

4. Rebrancher l'alimentation électrique.

5. Ajuster lentement la molette du thermostat pour descendre le point de réglage. Quand le point de réglage atteint le température approximative de l'espace contrôlé, l'équipement de climatisation doit se mettre en marche.

GARANTIE LIMITÉE

1. COUVERTURE GARANTIE. PECO garantit au premier utilisateur de ses produits, que les produits sont, à la date de l'achat initial, en accord avec les spécifications applicables pour ces productions et seront, sous usage normal, sans défauts de matières premières ou de main d'oeuvre pendant 18 mois à partir de la date de fabrication.

2. DÉSISTEMENT DE GARANTIE D'APTITUDE DU PRODUIT. PECO ne donne aucune garantie à l'acheteur ou à toute autre tierce personne concernant l'adaptabilité de ses produits pour une application ou une conception particulière. De nombreuses juridictions ont des codes différents ou des règlements gouvernant l'installation et/ou l'usage des produits de PECO. PECO ne peut pas garantir l'observance de ces règlements, l'acheteur est seul responsable de installation et de l'usage correct et sans danger de ce produit ainsi que de l'observance des codes et règlements applicables.

3. EXCLUSION DE GARANTIES IMPLIQUÉES. Cette garantie est la seule applicable à ce produit, et elle exclue toutes autres garanties, compris toute GARANTIE DE COMMERCIALIZATION, toute garantie d'adaptabilité à un usage particulier, et toutes garanties impliquées au cours de transactions commerciales, sauf là où le produit acheté est soumis aux lois de garantie de produit aux consommateurs, dans tous les cas TOUTES GARANTIES IMPLIQUÉES APPLICABLES SONT LIMITÉES À 18 MOIS, ou à une période Plus courte si permise ou requise par la loi applicable.

Certaines juridictions ne permettent de limitations de la durée de la garantie, donc les limitations ci-dessus peuvent ne pas s'appliquer dans le cas présent.

1. REMÈDES CONTRE LA NON-CONFORMITE. Si le produit acheté n'est pas conforme à la garantie applicable, PECO fournira, à son choix et en accord avec le processus de la section suivante, l'un des remèdes suivants : (1) réparation du produit non-conforme, (2) remplacement par un produit conforme, (3) remboursement du prix d'achat d'origine. CES REMÈDES SERONT LES REMÈDES SEULS ET EXCLUSIFS pour toute infraction à la garantie.

2. POUR OBTENIR LE SERVICE SOUS GARANTIE. Pour tout produit considéré défectueux au cours de la période couverte par la garantie, commencer par écrire ou appeler le concessionnaire chez qui le produit a été acheté. Le concessionnaire doit donner des directions additionnelles. Si un accord satisfaisant ne peut pas être obtenu, écrire à PECO à l'adresse ci-dessous, en donnant le nom et l'adresse du concessionnaire,

la date et le numéro de la facture du concessionnaire et en décrivant la nature du défaut. 6. LIMITATION DE RESPONSABILITÉ. PECO NE SERA PAS RESPONSABLE DE TOUS DOMMAGES IMPRÉVUS, SPÉCIAUX, INDIRECTS OU FORTUITS résultant d'un produit acheté défectuex. Certaines juridictions ne permettent pas l'exclusion ou la limitation des dommages indirects ou fortuits, donc la limitation ou exclusion ci-dessus peut ne pas s'appliquer dans le cas présent.

Cette garantie donne des droits légaux spécifiques, et il peut y avoir d'autres droits variants de juridiction à juridiction.
