REP512S - Interphone vidéo HAGER - Notice d'utilisation et mode d'emploi gratuit

Marque	Hager
Modèle	REP512S
Type de produit	Interphone vidéo
Catégorie	Interphone vidéo
Alimentation	24 V DC
Dimensions (approx.)	150 x 90 x 30 mm
Poids (approx.)	0,3 kg
Type d'écran	Écran TFT couleur 4,3 pouces
Résolution d'écran	480 x 272 pixels
Nombre de postes intérieurs max.	2 (installation en étoile)
Fonctions principales	Appel vidéo, audio bidirectionnel, ouverture de porte, éclairage commandé, bouton d'appel d'étage
Type de câblage	Paire de fils torsadés
Répartiteur vidéo	Optionnel (à commander séparément)
Adressage	Automatique
Protection ouvre-porte	Anti-effraction (câblage protégé possible)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Fonction ouvre-porte avec protection anti-effraction
Pièces détachées et réparabilité	Contacter le service après-vente Hager
Informations générales	Notice d'utilisation disponible en téléchargement gratuit au format PDF

FOIRE AUX QUESTIONS - REP512S HAGER

Comment installer le REP512S en étoile ?

L'installation en étoile permet de raccorder 1 ou 2 postes intérieurs à la platine de rue. Utilisez une paire de fils torsadés pour chaque poste.

Que faire si l'écran ne s'allume pas ?

Vérifiez l'alimentation 24 V DC et les connexions. Assurez-vous que le câblage de la platine de rue est correct.

Comment régler le volume de l'audio ?

Le volume se règle directement sur le poste intérieur via les touches dédiées. Consultez la notice pour les boutons spécifiques.

Puis-je ajouter un troisième poste intérieur ?

Non, le REP512S supporte jusqu'à 2 postes intérieurs sans répartiteur. Pour plus de postes, un répartiteur vidéo optionnel est nécessaire.

Comment câbler l'ouvre-porte avec protection anti-effraction ?

Utilisez le schéma de câblage protégé de la notice. Cela nécessite une paire torsadée dédiée et une résistance de fin de ligne.

L'image est floue ou ne s'affiche pas en couleur

Vérifiez la connexion vidéo et la qualité de la paire torsadée. Assurez-vous que l'écran TFT est correctement paramétré dans le menu.

Comment raccorder un éclairage commandé ?

Utilisez le contact pour éclairage prévu sur la platine de rue. Reportez-vous au schéma d'installation pour le câblage.

Que signifie l'adressage automatique ?

L'adressage automatique attribue une adresse unique à chaque poste intérieur sans intervention manuelle. Il se fait lors de la mise sous tension.

La notice est-elle disponible dans d'autres langues ?

Oui, vous pouvez demander une version traduite en indiquant votre langue et votre email sur la page de téléchargement.

Comment nettoyer l'écran ?

Utilisez un chiffon doux et sec. Évitez les produits chimiques ou abrasifs pour ne pas endommager l'écran.

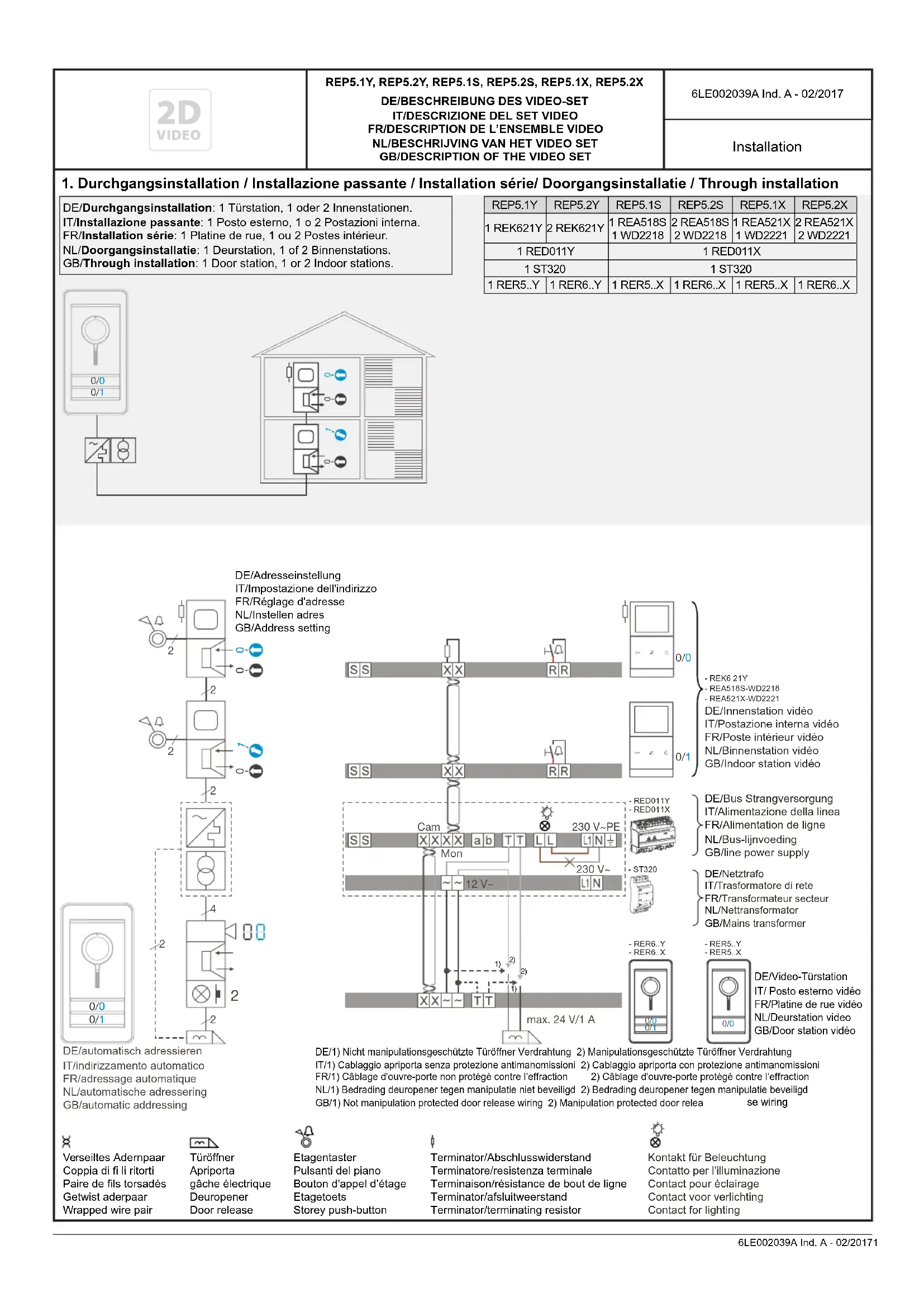

MODE D'EMPLOI REP512S HAGER

Paire de fils torsadés

Getwist aderpaar

Wrapped wire pair

m

Türöffner

Apriporta

gâche électrique

Deuropener

Door release

[NO TEXT]

Etagentaster

Pulsanti del piano

Bouton d'appel d'étage

Etagetoets

Storey push-button

[Figure]

Terminaison/résistance de bout de ligne

Contact pour éclairage

FR/Installation étoile: 1 Platine de rue, 1 ou 2 Postes intérieur.

NL/Sterinstallatie: 1 Deurstation, 1 of 2 Binnenstations.

FR/Répartiteur vidéo (à commander)

NL/Video-verdeler (te bestellen)

FR/adressage automatique

NL/automatische adressering

FR/1) Câblage d'ouvre-porte non protégé contre l'effraction 2) Câblage d'ouvre-porte protégé contre l'effraction

Paire de fils torsadés

Getwist aderpaar

Wrapped wire pair

Türöffner

Apriporta

gâche électrique

Deuropener

Door release

Etagentaster

Pulsanti del piano

Bouton d'appel d'étage

Etagetoets

Storey push-button

Terminaison/résistance de bout de ligne

Contact pour éclairage
