MODE D'EMPLOI AVBD16 PRESONUS
FrançaisTable des matières 1 Présentation — 1
1.1 Introduction — 1
1.2 À propos de ce mode d'emploi — 1
1.3 Contenu de l'emballage — 2
1.3.1 Ce qu’il vous faut d’autre — 2
1.4 Produits PreSonus complémentaires — 2
2 Connexions et commandes — 3
2.2 Face arrière — 3
3 Configuration réseau — 4
3.2 Exemple de configuration réseau
3.3 Gestion de chaque réseau — 5
3.4 Mise à jour du firmware — 5
3.5 Configuration réseau AVB — 5
3.5.1 Méthode 1 : configuration avec l'écran
tactile de la console de mixage — 6
3.5.2 Méthode 2 : configuration avec
UC Surface — 7 4 Informations techniques — 9
4.1 Caractéristiques techniques — 91
AVB-D 16 Mode d'emploi 1 Présentation

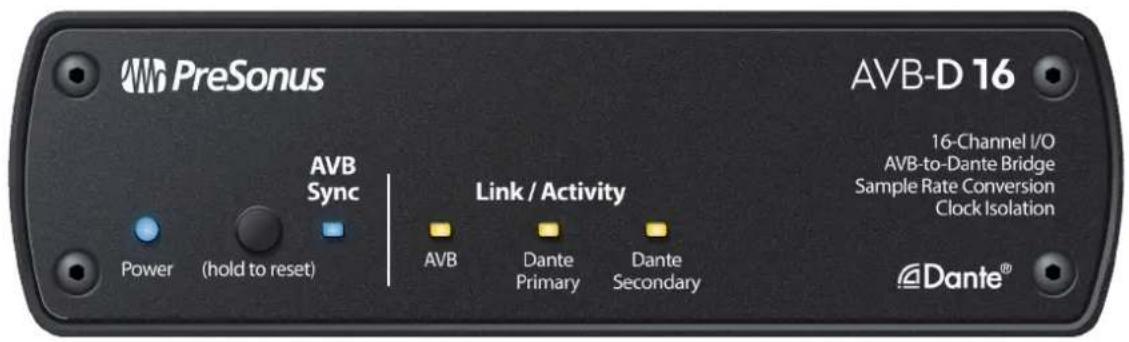

Bienvenue dans un tout nouveau monde de possibilités! L'AVB-D 16 est votre passerelle entre un réseau AVB et un réseau Dante. Cette passerelle 16x16 convertit 16canaux audio AVB en Dante et 16canaux audio Dante en AVB. Elle intègre un convertisseur de fréquence d'échantillonnage asynchrone (ASRC pour Asynchronous Sample Rate Converter) afin de garantir le maintien d’une horloge média solide et fiable sur les deux réseaux. En outre, l'ASRC vous permet de faire fonctionner chaque réseau à sa propre fréquence d'échantillonnage. Par exemple, vous pouvez faire fonctionner le réseau AVB à 48kHz et le réseau Dante à 96kHz. L’AVB-D 16 fonctionne comme tout autre terminal audio sur le réseau AVB de votre StudioLive série III ou sur votre réseau Dante. Cela signifie que lorsque des données audio AVB atteignent la passerelle, elles sont converties en Dante et vice versa. Les autres données, telles que les données de commande, ne transitent pas par la passerelle. C'est pourquoi il est important de veiller à avoir correctement configuré vos réseaux AVB et Dante avec les périphériques et ordinateurs dont vous aurez besoin respectivement de chaque côté. PreSonus Audio Electronics vise à constamment améliorer ses produits et nous apprécions grandement les suggestions de nos clients et leurs efforts de créativité. Nous vous sommes reconnaissants du soutien que vous nous témoignez au travers de votre achat de votre AVB-D16 et sommes persuadés que vous l’apprécierez durant les années à venir!
1.2 À propos de ce mode d'emploi
Nous vous conseillons de consacrer un peu de temps à ce mode d’emploi avant de commencer à travailler avec votre AVB-D16 pour vous familiariser avec ses possibilités, fonctions et procédures de connexion. Cela facilitera la configuration de vos réseaux AVB et Dante pour qu’ils communiquent entre eux et rendra le processus aussi fluide que possible. Ce mode d’emploi décrit le fonctionnement de l’AVB-D16 avec les consoles de mixage numériques StudioLive série III. Vous trouverez plus d'informations sur les meilleures pratiques et configurations de réseau AVB dans le Guide de mise en réseau AVB PreSonus et nous vous recommandons vivement de lire également ce document afin de vous éviter toute difficulté lors de la création de votre réseau AVB. Ce mode d’emploi ne couvre que les connexions de base et utilise des exemples de configuration. Pour des exemples de routage plus complexes, veuillez consulter le Guide de mise en réseau AVB PreSonus. Tout au long de ce mode d'emploi, vous trouverez des Conseils d'expert. Ces suggestions fournissent des informations pratiques pour tirer le meilleur parti de votre AVB-D 16 ainsi que des explications de divers termes audio utiles. Merci encore d'avoir choisi notre produit. Nous sommes persuadés que vous apprécierez votre nouvelle AVB-D 16. Note : pour utiliser votre AVB-D 16 avec n’importe quel produit de l’écosystème StudioLive série III, tous les produits du réseau nécessiteront les versions les plus récentes de leur firmware et d’Universal Control afin de bien fonctionner. Veuillez vous connecter à votre compte utilisateur MyPreSonus et mettre à jour tous les logiciels associés à vos produits AVB de l’écosystème PreSonus StudioLive série III avant de continuer.2 1 Présentation
1.3 Contenu de l'emballage
AVB-D 16 Mode d'emploi
1.3 Contenu de l'emballage
En plus d’un guide de prise en main, le carton de votre AVB-D 16 contient: Passerelle AVB-Dante 16x16 AVB-D16
Alimentation électrique
1.3.1 Ce qu’il vous faut d’autre
Commutateur AVB. Le commutateur AVB PoE SW5E de PreSonus est entièrement compatible avec tous les produits AVB PreSonus et les appareils AVB d'autres marques conformes à la norme 1722.1 AVB. Pour une liste complète des commutateurs AVB compatibles d’autres marques, veuillez consulter www.presonus.com. Câble Ethernet. Tous les produits AVB PreSonus nécessitent un câble Ethernet CAT5e ou CAT6. Vous pouvez vous en procurer chez la plupart des revendeurs d'électronique ou sur www.presonus.com. Produit de l’écosystème PreSonus StudioLive série III. Tous les modèles de consoles de mixage PreSonus StudioLive série III, les boîtiers de scène de la série NSB et les mélangeurs de retour personnel EarMix 16M sont entièrement compatibles avec la norme AVB 1722.1 et l'AVB-D 16. Pour l'instant, les consoles de mixage AVB d’autres marques ne sont pas prises en charge.
1.4 Produits PreSonus complémentaires
Bienvenue dans l’écosystème PreSonus! Notre entreprise étant orientée vers les solutions, nous croyons que la meilleure façon de prendre soin de nos clients (c'est-à- dire de vous), c’est de leur assurer la meilleure expérience possible du début à la fin de leur chaîne de signal. Pour atteindre cet objectif, nous avons dès le premier jour donné la priorité à l'intégration transparente, et cela lors de chaque phase de conception de ces produits. Il en résulte des systèmes qui communiquent comme prévu les uns avec les autres – dès leur déballage – sans difficulté de configuration excessive. Pour plus d'informations sur la bonne coopération des appareils PreSonus en réseau AVB, veuillez consulter le Guide de mise en réseau AVB StudioLive™ série III. StudioLive
série III Guide de mise en réseau AVB www.presonus.com Engl ish3 2 Connexions et commandes
AVB-D 16 Mode d'emploi 2 Connexions et commandes

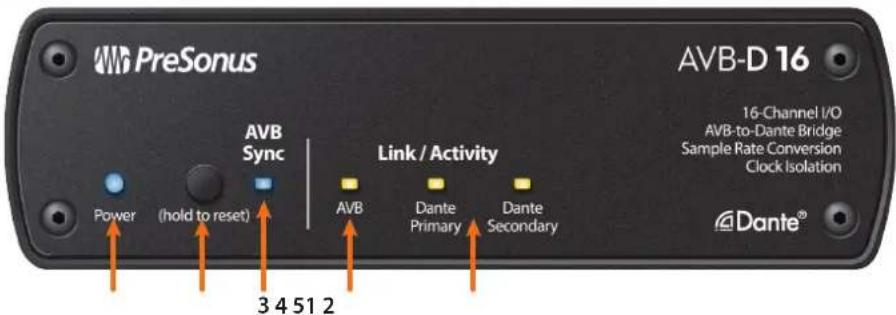

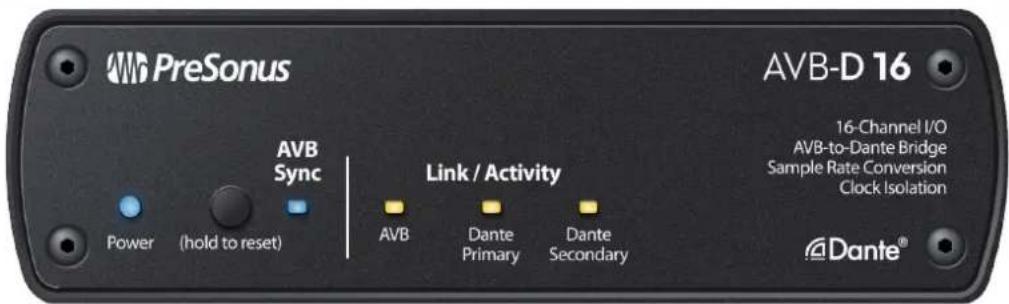

1. LED d'alimentation. S'allume lorsque l’appareil est sous tension et clignote
lors d’une mise à jour de son firmware.
2. Bouton de réinitialisation. Maintenez-le pressé pendant 5 secondes pour
rappeler le firmware d’usine de l’appareil.
3. LED de synchro USB. S'allume fixement quand l'appareil reçoit des signaux
correctement synchronisés sur l'horloge média AVB et clignote en cas de mauvaise synchronisation sur l’horloge média AVB.
4. LED d'activité réseau AVB. Clignote lorsqu’une activité est détectée sur le
5. LED d'activité réseau Dante. Ces LED clignotent lorsqu’une activité est
détectées sur le réseau Dante leur correspondant.

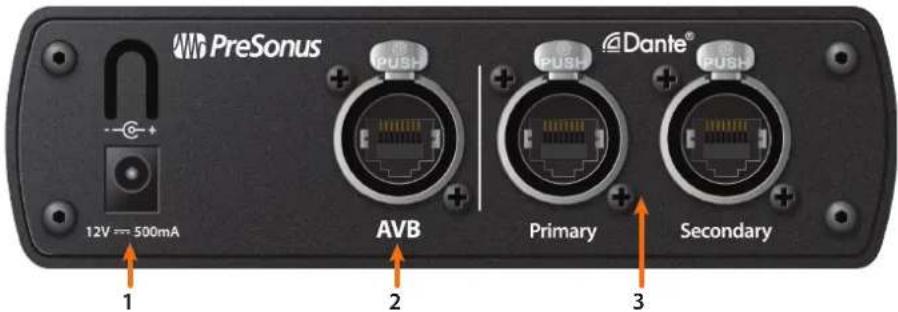

1. Prise d'entrée d'alimentation. C'est la prise où brancher l’adaptateur secteur
2. Réseau AVB. Ce connecteur EtherCON à verrouillage permet de raccorder
votre AVB-D16 à votre réseau AVB.
3. Réseau Dante. Utilisez le connecteur EtherCON à verrouillage Primary pour
raccorder votre AVB-D 16 à votre réseau Dante principal. Utilisez le connecteur EtherCON à verrouillage Secondary pour votre réseau Dante secondaire ou redondant. Lorsque vous utilisez un réseau Dante non redondant, seule la connexion principale (Primary) doit être utilisée.
3 Configuration réseau

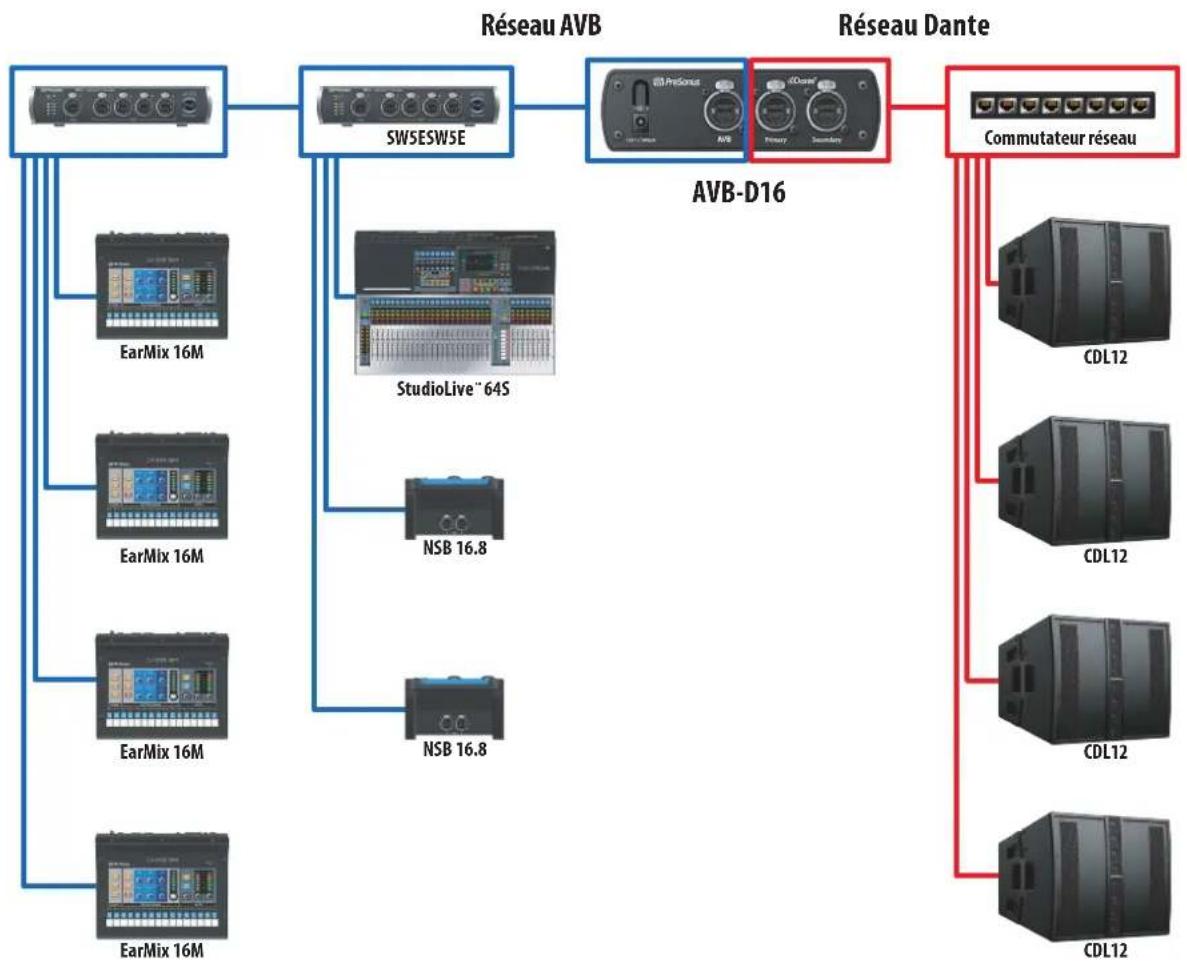

3.2 Exemple de configuration réseau recommandée
AVB-D 16 Mode d'emploi 3 Configuration réseau L'AVB-D16 sert de passerelle entre deux protocoles de réseau audio différents: AVB et Dante. PreSonus recommande de configurer chaque protocole comme un réseau distinct avant d'utiliser l'AVB-D16 pour les relier. Cela signifie que le réseau AVB comme le réseau Dante doivent fonctionner avec leurs propres commutateurs et appareils. Les appareils Dante ne doivent pas être connectés aux commutateurs du réseau AVB et vice versa. S'il est techniquement possible que les deux réseaux puissent coexister sur les mêmes commutateurs, cela entraîne des difficultés techniques qui pourraient causer des problèmes en cas de conditions défavorables. Une partie de ce qui rend l’AVB si stable et si fiable est la réservation d’une bande passante que les commutateurs AVB gèrent automatiquement pour donner priorité au trafic AVB. Comme les signaux audio Dante n'ont pas cette priorité, ils risqueraient d’être interrompus par le trafic AVB. Pour les systèmes sophistiqués qui nécessitent des commutateurs partagés, vous devrez vous assurer à la fois que les commutateurs sont compatibles AVB et et que des réseaux virtuels (VLAN) distincts sont configurés pour les ports Dante. Consultez les guides Audinate pour cette configuration VLAN sophistiquée dans les réseaux Dante. https://www.audinate.com/learning/technical-documentation
3.2 Exemple de configuration réseau recommandée
Réseau Dante AVB-D16 Commutateur réseau EarMix 16M EarMix 16M EarMix 16M EarMix 16M
64S5 3 Configuration réseau
3.3 Gestion de chaque réseau
AVB-D 16 Mode d'emploi
3.3 Gestion de chaque réseau
L'AVB-D16 ne transmet pas de données de réseau entre les réseaux AVB et Dante, seulement de l'audio. Cela signifie que la gestion du routage et des horloges réseau doit se faire de manière indépendante. La gestion du réseau AVB pour les produits de l'écosystème StudioLive série III peut se faire à partir de l'écran tactile des consoles de mixage StudioLive série III ou d’UC Surface connecté au réseau AVB au moyen d'un ordinateur Mac ou Windows. La gestion du réseau Dante doit s’effectuer sur un ordinateur exécutant l'application Dante Software Control et connecté au réseau Dante. Un ordinateur connecté au réseau AVB ne pourra pas voir ni gérer les appareils du réseau Dante et vice versa. De même, si on utilise un seul ordinateur pour la gestion des réseaux, il ne peut pas être connecté en même temps aux deux réseaux. Note : lorsque vous utilisez l'AVB-D 16 seule avec des boîtiers de scène de la série NSB ou des EarMix 16M, vous devez utiliser un contrôleur AVDECC tiers pour acheminer le son vers et depuis votre appareil. Pour l'instant, UC Surface nécessite qu’une console de mixage StudioLive série III soit connectée pour prendre en charge le routage du réseau AVB.
3.4 Mise à jour du firmware
Les mises à jour du firmware de l'AVB-D 16 doivent être effectuées à l'aide du logiciel UC Surface installé sur un ordinateur lui-même connecté au réseau AVB. Les mises à jour de firmware ne peuvent pas se faire à partir des connexions au réseau Dante.
1. Téléchargez la dernière version de firmware depuis votre compte MyPreSonus.
2. Connectez un ordinateur au même réseau AVB que l'AVB-D16, avec ou sans fil.
3. Lancez UC Surface sur l'ordinateur et sélectionnez l'AVB-D16 dans la liste des
4. Sélectionnez le bouton Mise à jour du firmware et choisissez le fichier de mise
à jour dans la fenêtre du navigateur.
5. Quand la mise à jour du firmware est terminée, l’AVB-D16 redémarre tout seul.
Une fois cette opération terminée, vérifiez la version du firmware pour vous assurer qu'il a été correctement mis à jour.
3.5 Configuration réseau AVB
Les connexions et le paramétrage du réseau AVB se font au moyen d'une console de mixage StudioLive série III (sauf rack) ou d’UC Surface sur un ordinateur Mac ou Windows. Cela peut s’effectuer depuis l'écran tactile de la console de mixage ou depuis UC Surface. Lorsque vous utilisez l'AVB-D 16 seule avec des boîtiers de scène de la série NSB ou des EarMix 16M, vous devez utiliser un contrôleur AVDECC tiers pour acheminer le son vers et depuis votre appareil. Pour l'instant, UC Surface nécessite qu’une console de mixage StudioLive série III soit connectée pour prendre en charge le routage du réseau AVB. IMPORTANT: l'AVB-D16 prend son horloge média AVB dans le flux audio 1 qu’elle reçoit. Vous devez avoir un flux AVB venant de la console de mixage StudioLive série III maître connectée au flux audio 1 de l'AVB-D16 pour que cette dernière se cale correctement sur l’horloge. Dans le cas contraire, des bruits parasites et des clics se feront entendre dans le son.6 3 Configuration réseau
3.5 Configuration réseau AVB
AVB-D 16 Mode d'emploi
3.5.1 Méthode 1 : configuration avec l'écran tactile de la console de mixage

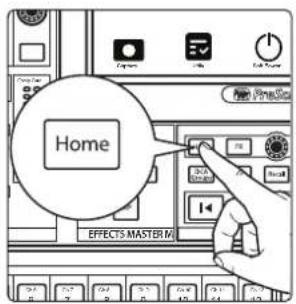

1. Pressez la touche Home sur la console de mixage.
2. Sélectionnez Audio Routing (routage audio) dans l’écran tactile.
3. Sélectionnez Remote I/O Setup (configuration des entrées/sorties distantes)
sur l'écran tactile.

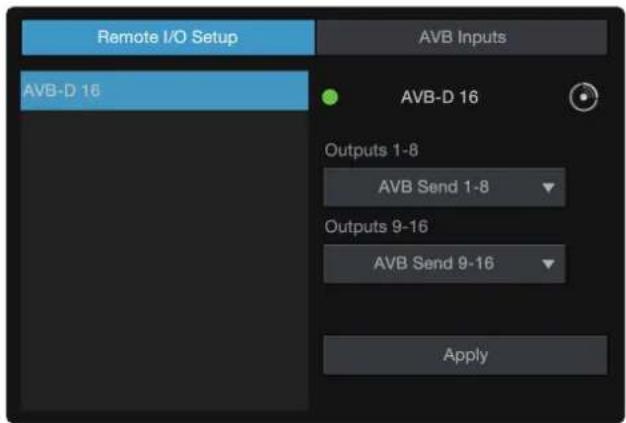

4. Dans l'écran Remote I/O Setup, vous verrez apparaître l’AVB-D16 dans la liste
des appareils sur la gauche de l'écran. Si vous avez des boîtiers de scène de la série NSB, des EarMix 16M ou d'autres consoles de mixage StudioLive séries III connectés au même réseau AVB, vous les verrez également dans la liste. Sélectionnez l'AVB-D 16. Une fois l’AVB-D 16 sélectionnée, vous verrez les options de réglage sur le côté droit de l'écran tactile.
Si vous avez plusieurs AVB-D 16 sur le réseau, touchez l'icône d’identification pour faire clignoter les LED d’une des faces avant afin de vous assurer que vous avez sélectionné la bonne unité à configurer.
5. Touchez le nom pour doter l'AVB-D 16 d’un nom qui lui est propre. Ce sera le
nom de cet appareil sur le côté AVB du réseau. NOTE : ce nom ne s’affichera pas sur le réseau Dante.
AVB- D 167 3 Configuration réseau
3.5 Configuration réseau AVB
AVB-D 16 Mode d'emploi

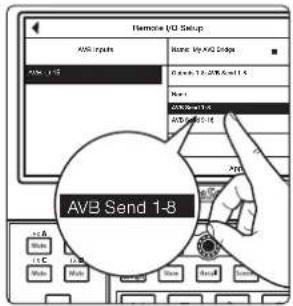

6. Sélectionnez le menu déroulant Outputs 1-8 pour choisir un flux AVB à envoyer
à l'AVB-D 16. Sachez que vous devez avoir un flux connecté ici pour que l'AVB-D 16 reçoive une horloge média correcte. Répétez cela pour les canaux 9-16.
7. Sélectionnez le bouton AVB Inputs en haut à gauche de l'écran tactile pour
adresser l’audio de l'AVB-D16 à la console de mixage StudioLive série III.
8. Dans l’écran AVB Input Streams, sélectionnez un flux entrant dans la liste
affichée sur la gauche de l'écran. Choisissez un flux AVB disponible dans la liste de droite pour adresser ce flux actuellement sélectionné sur la gauche. Si vous ne voyez pas le flux sur la droite, vous devrez peut-être faire défiler la liste à l’aide de l'encodeur dans la zone Master Control de la console de mixage.
Votre AVB-16 D est maintenant configurée et prête à être utilisée avec votre écosystème StudioLive série III!
3.5.2 Méthode 2 : configuration avec UC Surface
1. Lorsqu’UC Surface est connecté à la console de mixage StudioLive sérieIII,
sélectionnez l'icône de roue dentée en haut à droite pour ouvrir les réglages de la console de mixage.
2. Sélectionnez l'onglet Réseau pour ouvrir la fenêtre des paramètres réseau.
3. En haut à droite de cette fenêtre, sélectionnez l'onglet Configuration des E/S
distantes. Dans le fenêtre Configuration des E/S distantes, vous verrez l’AVB-D 16 dans la liste des appareils sur le côté gauche. Si vous avez des boîtiers de scène de la série NSB, des EarMix 16M ou d'autres consoles de mixage StudioLive séries III connectés au même réseau AVB, vous les verrez également dans la liste. Sélectionnez l'AVB-D 16.
4. Une fois l’AVB-D 16 sélectionnée, vous verrez les
options de réglage sur le côté droit de la fenêtre de configuration des entrées/sorties distantes. Si vous avez plusieurs AVB-D 16 sur le réseau, sélectionnez l'icône d’identification pour faire clignoter les LED d’une des faces avant afin de vous assurer que vous avez sélectionné la bonne unité à configurer.
AVB-D 16: AVB Send 1-88 3 Configuration réseau
3.5 Configuration réseau AVB
AVB-D 16 Mode d'emploi
5. Sélectionnez le nom pour doter l'AVB-D 16 d’un
nom qui lui est propre. Ce sera le nom de cet appareil sur le côté AVB du réseau. Ce nom ne s’affichera pas sur le réseau Dante.
6. Sélectionnez le menu déroulant Outputs 1-8
(flux 1) pour choisir un flux AVB à envoyer à l'AVB-D 16. Sachez que vous devez avoir un flux connecté ici pour que l'AVB-D 16 reçoive une horloge média correcte. Répétez cela pour les canaux 9-16 (flux 2).

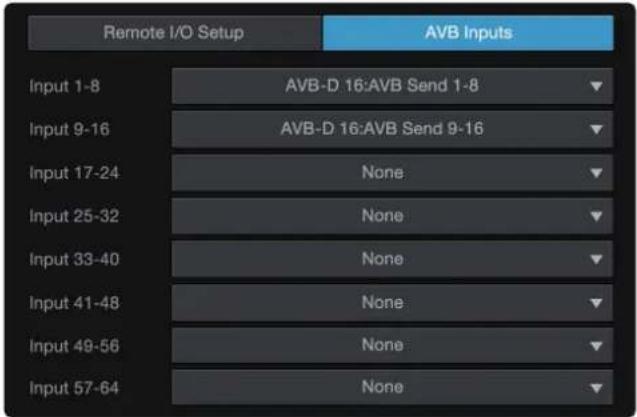

7. Sélectionnez l’onglet Entrées AVB en haut de
cette zone pour adresser l’audio de l'AVB-D16 à la console de mixage StudioLive série III. Dans l’écran Entrées AVB, sélectionnez un flux entrant dans la liste affichée sur la gauche de l'écran. Choisissez un flux AVB disponible dans la liste de droite pour adresser ce flux à l’entrée actuellement sélectionnée sur la gauche. Si vous ne voyez pas le flux sur la droite, vous devrez peut-être faire défiler la liste.
Votre AVB-D16 est maintenant configurée et prête à être utilisée avec votre écosystème StudioLive série III! Configuration du réseau Dante. Lorsqu'elle est connectée à un réseau Dante, l'AVB-D 16 fonctionne comme n'importe quel autre appareil Dante. Pour la configurer et faire entrer et sortir l’audio de votre AVB-D 16, vous devrez utiliser l'application Dante Software Controller. Assurez-vous que l’ordinateur exécutant Dante Software Controller est connecté au même réseau que le côté Dante de l'AVB-D 16. Comme mentionné précédemment, la configuration du réseau Dante ne peut pas être effectuée à partir des connexions AVB de l'AVB-D 16. Pour plus de détails sur la configuration de votre réseau Dante, veuillez consulter la documentation Audinate. https://www.audinate.com/learning/technical-documentation9 4 Informations techniques
4.1 Caractéristiques techniques
AVB-D 16 Mode d'emploi 4 Informations techniques Pour fixer votre AVB-D16 sur une étagère, utilisez une vis M5x0,8 d'une longueur de 6 à 10mm selon l'épaisseur de votre étagère.
4.1 Caractéristiques techniques
Audio numérique Port réseau audio AVB EtherCON™ Fréquence d'échantillonnage audio AVB 44,1 kHz, 48 kHz Ports réseau audio Dante (Primary et Secondary) EtherCON™ Fréquence d'échantillonnage audio Dante 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz Alimentation Plage de tension d'entrée CA 100 à 230 V (±10 %) Caractéristiques physiques Dimensions (H x P x L) 42,9 mm x 149,9 mm x 144,8 mm Poids 0,74 kg© 2020 PreSonus Audio Electronics, Inc. Tous droits réservés. AudioBox, CoActual, DigiMax, Eris, FireStudio, Nimbit, PreSonus, QMix, Riff to Release, Sceptre, StudioLive, Active Integration et XMAX sont des marques de commerce ou déposées de PreSonus Audio Electronics, Inc. Capture, Impact, Mixverb, Presence, RedLightDist, SampleOne, Studio One et Tricomp sont des marques de commerce ou déposées de PreSonus Software Ltd. Mac et macOS sont des marques déposées d'Apple, Inc., aux U.S.A. et dans d'autres pays. Windows est une marque déposée de Microsoft, Inc., aux U.S.A. et dans d'autres pays. Les autres noms de produit mentionnés ici peuvent être des marques de commerce de leurs sociétés respectives. Toutes les caractéristiques sont sujettes à modification sans préavis... sauf la recette, qui est un classique. Le dîner est servi Bonus supplémentaire : la recette PreSonus jusqu'à présent secrète du… Po' Boys à l'andouille de Louisiane et au chou rouge Ingrédients :
