EWD SK Base Set - Microphone SENNHEISER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ensemble micro-cravate sans fil numérique UHF
Marque	Sennheiser
Modèle	EWD SK Base Set
Catégorie	Microphone sans fil
Alimentation émetteur	2 piles AA (fournies) ou accumulateur BA 70 (optionnel)
Alimentation récepteur	Adaptateur secteur (fourni selon région)
Bande de fréquence	UHF 470-1075 MHz (selon version)
Portée	Jusqu'à 100 m (en champ libre)
Réponse en fréquence	20 Hz - 20 kHz
Connectivité	Bluetooth pour synchronisation et app Smart Assist
Sorties audio récepteur	Jack 6,3 mm et XLR-3 équilibré
Antennes	2 antennes amovibles (connecteurs BNC)
Fonctions principales	Synchronisation automatique, verrouillage des touches, réglage du gain, coupure du son (Mute), identification des appareils
Application dédiée	EW-D Smart Assist (iOS/Android) pour configuration et monitoring
Indicateurs LED	État de la liaison, niveau de batterie, saturation audio
Dimensions émetteur (approx.)	64 x 24 x 12 mm
Poids émetteur (avec piles)	Environ 95 g
Entretien et nettoyage	Nettoyer avec un chiffon sec, non pelucheux. Éviter tout liquide.
Sécurité	Ne pas exposer à l'humidité, aux chocs ou températures extrêmes. Utiliser l'adaptateur secteur fourni.
Pièces détachées et réparabilité	Piles, accumulateur BA 70, antennes, câbles audio. Pour réparation, contacter un centre agréé Sennheiser.

FOIRE AUX QUESTIONS - EWD SK Base Set SENNHEISER

Comment synchroniser l'émetteur avec le récepteur ?

Appuyez sur le bouton SYNC du récepteur, puis sur le bouton SYNC de l'émetteur dans les 5 secondes. Le voyant LINK s'allume en vert lorsque la liaison est établie.

Quelle est l'autonomie des piles ?

Avec deux piles AA alcalines, l'autonomie est d'environ 8 à 10 heures selon l'utilisation. L'accumulateur BA 70 offre jusqu'à 12 heures.

Comment activer le verrouillage des touches ?

Maintenez enfoncés simultanément les boutons flèche haut et bas pendant quelques secondes. L'écran affiche l'icône de verrouillage. Répétez l'opération pour déverrouiller.

Comment couper le son (Mute) de l'émetteur ?

Sur le corps de l'émetteur, appuyez brièvement sur le bouton MUTE. Le voyant LINK clignote en rouge. Appuyez à nouveau pour rétablir le son.

Quelle est la portée maximale du système ?

En champ libre, la portée peut atteindre 100 mètres. En intérieur, elle est réduite par les obstacles et les interférences.

Puis-je utiliser d'autres micros Sennheiser avec ce récepteur ?

Oui, l'émetteur EW-D SK est compatible avec les micros-cravates ME 2, ME 3, ME 4 (connecteur jack 3,5 mm verrouillable).

Comment vérifier le niveau de batterie ?

Appuyez brièvement sur le bouton ON/OFF de l'émetteur. Les LED indiquent le niveau : vert (100-60%), orange (60-20%), rouge (<20%).

Que faire si le son est saturé ou distordu ?

Réduisez le gain de l'émetteur via le menu SETUP du récepteur ou l'application. Le voyant DATA clignote rouge en cas d'écrêtage.

Comment changer la fréquence du système ?

Utilisez l'application EW-D Smart Assist pour une allocation automatique des fréquences. Sinon, via le récepteur, allez dans le menu Setup > Frequency pour sélectionner manuellement une fréquence libre.

L'émetteur ne s'allume plus, que faire ?

Vérifiez les piles : insérez-les dans le bon sens ou remplacez-les. Si le problème persiste, contactez un centre de service Sennheiser agréé.

MODE D'EMPLOI EWD SK Base Set SENNHEISER

Antennas

Two identical diagrams of a network device with ports and antennas, shown in two states of operation (no text or symbols present)

≥1 m ≥0,5 m

*optional accessories:
ADP UHF (470 - 1075 MHz) AD 1800 (1600 - 3600 MHz)

Sennheiser electronic GmbH & Co. KG
Am Labor 1, 30900 Wedemark, Germany
www.sennheiser.com
or online at
www.sennheiser.com/download
EW-D
Sennheiser electronic GmbH & Co. KG
Am Labor 1, 30900 Wedemark, Germany
www.sennheiser.com
Printed in Germany Publ. 02/21, 583962/A02
EW-DEM
EW-D SKM-S

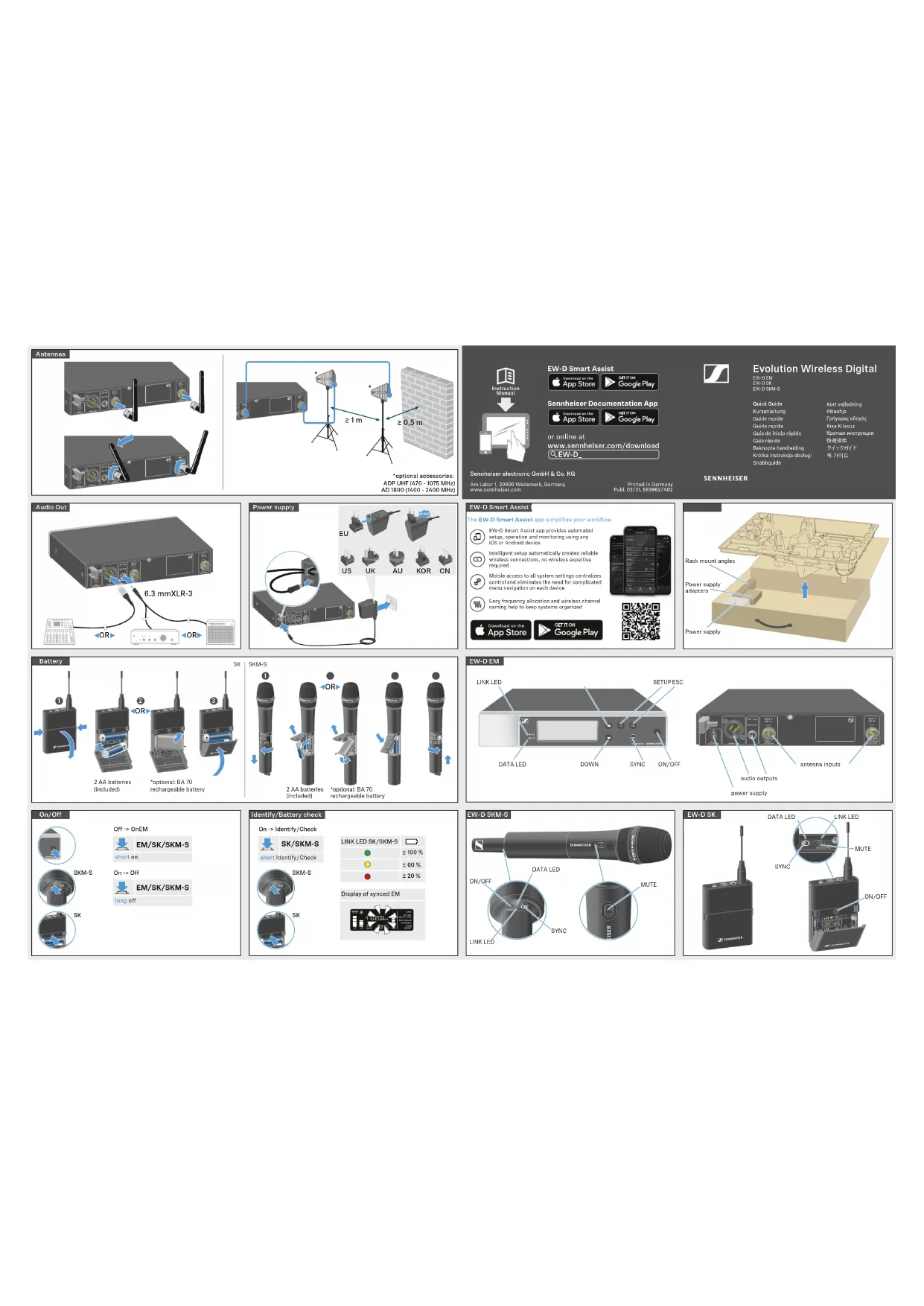

Quick Guide
Kurzanleitung
Guide rapide
Guida rapida
Guía de inicio rápido
Gula rápido
Beknopte handling
Krotka instre Snahbguide
Kort vejledning
Pikaohje
Γρήγορος οδηγός
Kisa Kilavuz
краткая инструкция
快速指南
外のが下
목가이드

Audio Out

6.3 mmXLR-3 OR OR

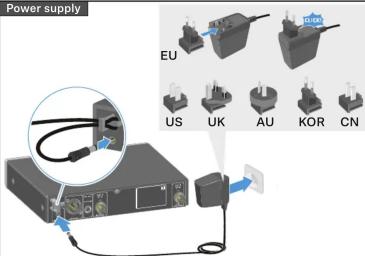

Power supply

Power supply EU US UK AU KOR CN

EW-D Smart Assist
The EW-D Smart Assist app simplifies your workflow

EW-D Smart Assist app provides automated setup, operation and monitoring using any iOS or Android device

Intelligent setup automatically creates reliable wireless connections, no wireless expertise required

Mobile access to all system settings centralizes control and eliminates the need for complicated menu navigation on each device

Easy frequency allocation and wireless channel naming help to keep systems organized

mount angles supply ars supply

Battery

Diagram showing three stages of a wireless communication device with labeled components and directional arrows indicating rotation or operation.

2 AA batteries (included)

SK

SKM-S OR

2 AA batteries (included)
*optional: BA 70 rechargeable battery

EW-D EM

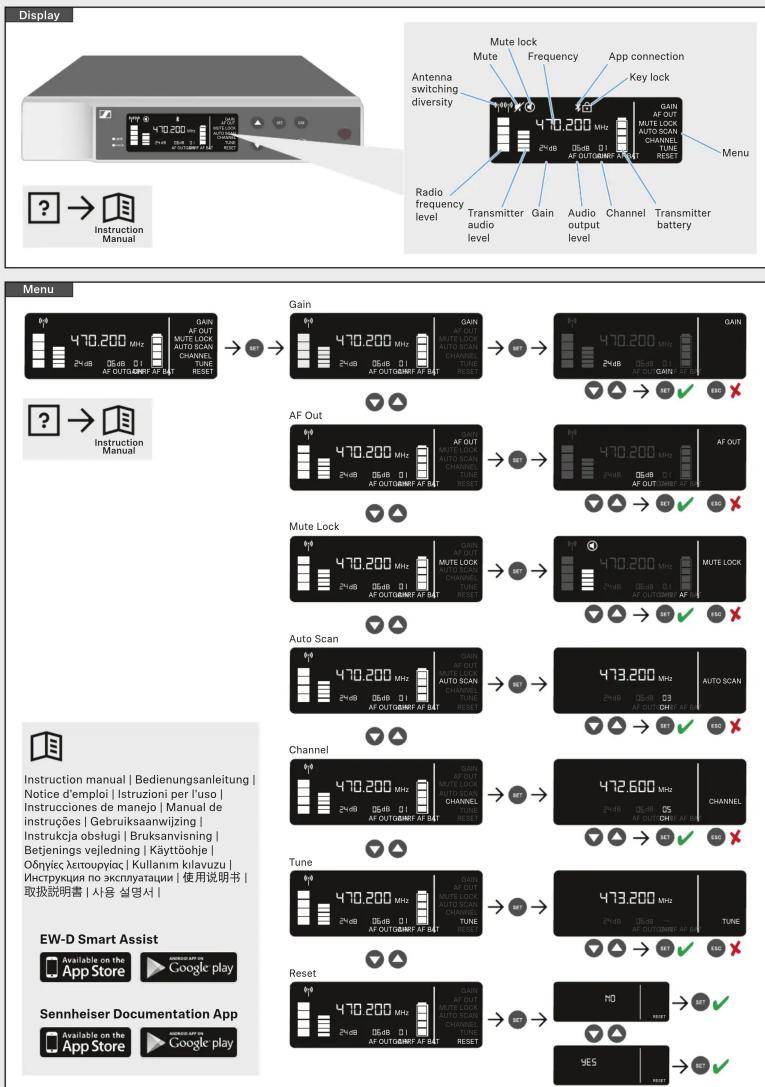

LINK LED DATA LED DOWN SYNC ON/OFF SETUP ESC

Antenna inputs Ant 1 Ant 2 Ant 3 Ant 4 Ant 5 Ant 6 Ant 7 Ant 8 Ant 9 Ant 10 Ant 11 Ant 12 Ant 13 Ant 14 Ant 15 Ant 16 Ant 17 Ant 18 Ant 19 Ant 20 Ant 21 Ant 22 Ant 23 Ant 24 Ant 25 Ant 26 Ant 27 Ant 28 Ant 29 Ant 30 Ant 31 Ant 32 Ant 33 Ant 34 Ant 35 Ant 36 Ant 37 Ant 38 Ant 39 Ant 40 Ant 41 Ant 42 Ant 43 Ant 44 Ant 45 Ant 46 Ant 47 Ant 48 Ant 49 Ant 50

audio outputs power supply

On/Off

Off -> OnEM ↓ EM/SK/SKM-S short on SKM-S On -> Off ↓ EM/SK/SKM-S long off SK

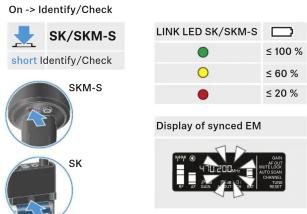

Identify/Battery check

On -> Identify/Check SK/SKM-S short Identify/Check LINK LED SK/SKM-S ≤ 100 % ≤ 60 % ≤ 20 % SK-M-S SK Display of synced EM

EW-D SKM-S

SNNIEFER DATA LED ON/OFF SYNC MUTE LINK LED

EW-D SK

GENHICER SYNC MUTE ON/OFF

LEDs
LINK LED

• Link ok
• audio active
• Link ok
• audio muted or no capsule on SKM
• Link ok
• audio clip
• No link
• Link ok
• Low transmitter battery
• No link
• Device switched off

EM

SKM-S

DATA LED
Bluetooth active to
- sync with transmitter connect with app
connect with app
Firmware update
in progress

SK

Instruction Manual

Sync

EM

② OR

[Non-Text]

Key lock

press both
↓ ↑

unlocked

Instruction Manual

Mute

ORMS

Color coding sets
optional accessories
wireless link 1:

wireless link 2:

Instruction Manual

: etc
:etc

ME 2

ME 3

ME 4
