Type de produit	Amplificateur de puissance professionnel
Marque	Crest Audio
Modèle	ProLITE 3.0
Puissance de sortie (2 canaux, 4 Ω)	900 W par canal (THD 1%, 1 kHz)
Puissance de sortie (pont, 4 Ω)	3000 W (THD 1%, 1 kHz)
Impédance minimale	2 Ω par canal
Réponse en fréquence	20 Hz – 28 kHz (+0 dB, -3 dB à 1 W)
Gain de tension	x75 (+37 dB)
Entrées	Combinées XLR et Jack 6,35 mm (isolées)
Sorties	Connecteurs Speakon à verrou tournant 4 pôles
Indicateurs lumineux	5 LED par canal : Active, DC, Temp, Signal, ACL
Protection	Thermique, DC, subsonique, charges incorrectes, sur/sous-tension
Refroidissement	Ventilateur DC 80 mm à vitesse variable
Alimentation	Secteur 120 V ou 240 V CA (selon étiquette)
Consommation (veille)	140 VA (60 W)
Dimensions (L x H x P)	48,3 x 8,9 x 28,2 cm (19 x 3,5 x 11,1 pouces)
Poids net	5,54 kg
Construction	Acier galvanisé calibre 18
Entretien	Nettoyer avec un chiffon sec. Maintenir un espace de 30 cm autour de l’appareil pour la ventilation.
Sécurité	Ne pas ouvrir l’appareil. Mise à la terre obligatoire. Débrancher avant tout entretien.
Réparabilité	Contacter le service client autorisé Crest Audio pour toute réparation.
Garantie	5 ans (selon version, vérifier conditions)

FOIRE AUX QUESTIONS - ProLITE 3.0 CREST AUDIO

Comment connecter les enceintes à l’amplificateur ProLITE 3.0 ?

Utilisez les connecteurs de sortie Speakon à verrou tournant 4 pôles. Chaque voie possède son propre connecteur. Pour un fonctionnement stéréo, branchez les enceintes sur les voies A et B. En mode pont, utilisez la voie A seule en respectant la polarité indiquée sur l’appareil.

Que signifie le voyant ACL (Limitation automatique de l’écrêtage) ?

Le voyant ACL s’allume lorsque l’amplificateur atteint le seuil d’écrêtage. Un clignotement rapide indique que le niveau est proche de la saturation ; un allumage fixe signifie que l’amplificateur limite le signal pour protéger les enceintes. C’est normal en cas de forte demande de puissance.

Comment régler le volume sur l’amplificateur ?

Les atténuateurs d’entrée crantés sur le panneau avant (un par voie) permettent de régler le gain. Pour un fonctionnement optimal, tournez-les à fond dans le sens horaire, puis ajustez le niveau depuis votre console de mixage. Évitez de pousser les atténuateurs au maximum si le signal d’entrée est très élevé.

Puis-je utiliser l’amplificateur en mode pont (bridge) ?

Oui, le ProLITE 3.0 supporte le mode pont. Pour cela, placez le commutateur de mode sur "Bridge" (pont). L’entrée A alimente les deux voies en parallèle. La sortie pontée utilise les bornes de la voie A (positive) et de la voie B (négative). Attention : l’impédance de charge minimale en pont est de 4 Ω.

Que faire si le voyant DC s’allume ?

Le voyant DC indique une protection activée en raison d’une anomalie (ex. tension continue en sortie). L’amplificateur tente automatiquement de se réinitialiser. Si le voyant reste allumé, éteignez l’appareil, vérifiez les connexions et les enceintes, puis rallumez. Si le problème persiste, contactez le service technique.

Comment nettoyer l’amplificateur ?

Débranchez l’appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. N’utilisez pas de produits chimiques ou abrasifs. Assurez-vous que les orifices de ventilation ne sont pas obstrués par la poussière.

Quelle est l’impédance de charge minimale autorisée ?

L’impédance minimale par canal est de 2 Ω. En mode pont, l’impédance minimale est de 4 Ω. Ne descendez pas en dessous de ces valeurs pour éviter d’endommager l’amplificateur.

Comment utiliser le filtre séparateur (crossover) intégré ?

Le ProLITE 3.0 dispose d’un filtre séparateur commutable à 100 Hz (2e ou 3e ordre) par canal. Sur le panneau arrière, sélectionnez la position HIGH-PASS pour filtrer les basses fréquences, FULL RANGE pour une réponse complète, ou LOW-PASS (SUBWOOFER) pour ne garder que les graves. Ce filtre est idéal pour une configuration bi-amplifiée.

L’amplificateur chauffe-t-il beaucoup ?

Grâce à la topologie Classe D et à l’alimentation à découpage, le ProLITE 3.0 produit très peu de chaleur. Le ventilateur à vitesse variable s’active selon la température. Assurez-vous de laisser un espace de 30 cm autour de l’appareil pour une ventilation suffisante.

Où trouver la notice complète de l’appareil ?

La notice d’utilisation est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction en sélectionnant votre langue et en fournissant votre adresse e-mail.

MODE D'EMPLOI ProLITE 3.0 CREST AUDIO

Amplificateurs de puissance

Manuel de l'utilisateur

CREST AUDIO

FRANÇAIS

Pro-LITE® 2.0 / 3.0

Amplificateurs de puissance

Félicitations pour l'acquisition de votre amplificateur de puissance Pro-LITE®, conscience pour durer des années et fonctionner à la perfection sous des conditions d'utilisation rigoureuse. La gamme innovante Pro-LITE est d'une conception avancée qui permet aux ingénieurs Crest® de réduire le poids de façon drasticique tout en gagnant en puissance de sortie et en efficacité thermique. Les amplificateurs de la gamme Pro-LITE sont concus avec une alimentation électrique à découpage et à résonance, et une topologie à haute vitesse de classe D qui met à disposition une très haute résolution et efficacité sonore. Cet amplificateur révolutionnaire présente une supérieurité sonore et une fiabilité inégalée pour lesquelles Crest® est célibre, dans un design léger et extrémement efficace. La technologie de pointe et les vastes circuits de protection permettent un fonctionnement d'une plus grande efficacité sous des conditions difficiles de puissance et de charge. Le circuit ACL™ (Limitation automatique de l'échéage) garantit dans tous les cas le bon fonctionnement même sous des charges aussi faibles que 2 ohms. Le système ACL protège les circuits d'attaque et garantit que l'intégrité sonore sera maintainue, même dans des conditions extrêmes de surcharge. La conception a haut rendement de l'amplificateur Pro-LITE lui permit de fonctionner à très basses températures et ne nécessite pas de dissipateurs thermiques massifs pour son refroidissement. Pour votre sécurité, lisez le paragraphe sur les importantes précautions d'emploi ainsi que sur les instructions de connexion électrique des sorties et des entrées.

Bien que l'amplificateur Pro-LITE® soit d'utilisation simple et abrité dans un chassis ultraléger et ultrarésistant, une utilisation incorrecte peut être dangereuse. Cet amplificateur est de très haute puissance et peut générer des tensions élevées et des courants forts aux fréquences jusqu'à 50 kHz. Exploitez toujours votre amplificateur en appliquant les mesures de sécurité.

Avant d'amener un signal à votre amplificateur, il est très important de vérifier que le produit soit alimenté avec la tension de secteur adequate. La tension d'alimentation de votre amplificateur est indiquée sur l'étiquette à proximite de la prise IEC du cordon du panneau arrirée de l'unité. Chaque fonction du produit est numérotée. Consultez le schéma du panneau avant de ce manuel pour localiser les fonctions spéciales à côté de son numéro.

Veuillez dire ce manuel attentivement pour veiller à votre propre sécurité et pour protégger également votre amplificateur.

a c t a r e i s t i q u e s P r o - L I T E^® :

• 2 litres séparateur indépendants de voie
  Protection ACL™ (Limitation automatique de l'ecretage)

• Topologie révolutionnaire Pro-LITE® classe D
  Commandedesentrees crantees

• Entrées combinées XLR 1/4"

• Connecteurs de sortie à verrou tournant à 4 pôles
• Ultraléger

VENTILATION : Pour une ventilation appropriée, laissez un espace de 30 cm de tout objectif inflammable.

Assurez-vous que les orifices de ventilation ne soient pas obstrués et que l'air circule librement à travers l'appareil.

Avertissement : Des modifications ou des alterations de cet apparéil non approuvées expressément par la partie responsable peuvent annuler l'autorisation accordée aux utilisateurs d'exploiter l'équipement.

REMARQUE: Cet équipement a ete teste et est conforme aux limits de puissance des appareils numeriques de Classe B, en accord avec la Partie 15 de la reglementation FCC. Ces limites sont conques pour fournir une protection raisonnable contre les interfrences nuisibles des installations domestiques. Cet équipement generne, utilise et peut emetre des ondes radio et s'il n'est pas instalé ou utilise conformément aux instructions, peut cause des interfrences pouvant perturbés les communications radio.

Cependant, il n'y a aucune garantie que des interférences n'apparaissent pas pour des installations particulières. Si cet équipement génére des interférences nuisibles à la réception de station radio ou de télévision, ce qui peut être déterminé en l'éteignant et en l'allumant, l'utilisateur est encouraged à essayer de corriger les interférences par l'un ou plusieurs des mesures suivantes :

• Rediriger ou repositionner l'antenne de réception.
• Séparer en éloignant l'équipement du récepteur.
• Brancher l'équipement à une prise électrique sur un circuit différent du récepteur.
• Faire appel au revendeur ou à un technician TV/radio qualifié.

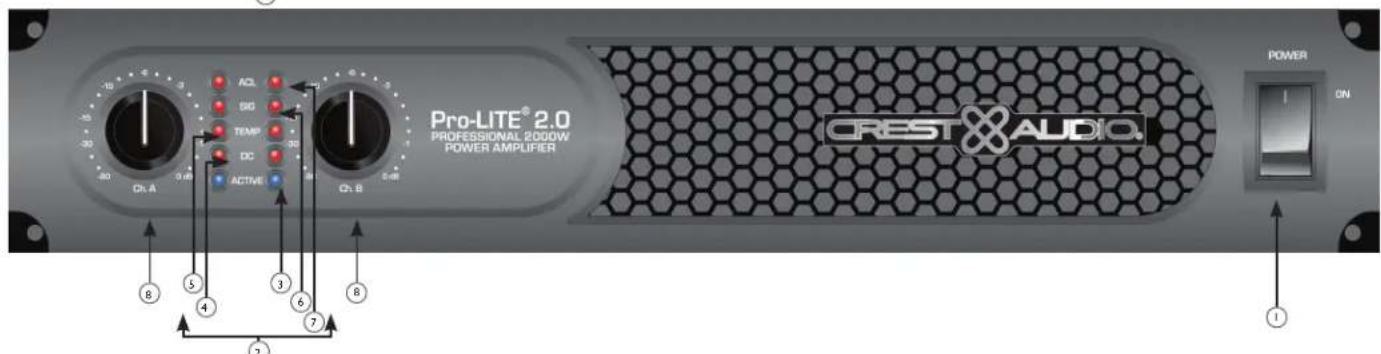

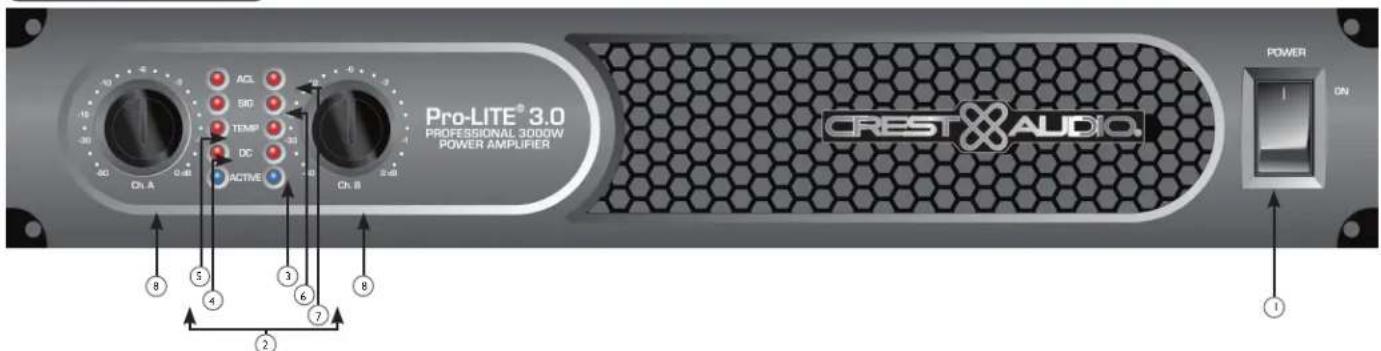

Panneau Avant

COMMUTATEUR D'ALIMENTATION SECTEUR

Ce commutateur permet d'alimenter l'amplificateur.

INDICATEURS

Les amplificateurs Pro-LITE prévoient cinq indicateurs sur le panneau avant par voie : ACTIVE, DC, TEMP, SIGNAL, et ACL™. Ces indicateurs lumineux indiquent l'état de chaque voie et averissent l'utilisateur de conditions de fonctionnement anormal.

3 ACTIVELED

Levoyant lumineux Active indique que la voie est en fonction. En fonctionnement normal, il reste allumé. Si levoyant Active s'estint, aucun signal n'est present sur les connecteurs de sortie.

Voyant DC

Pour faire face aux conditions anormales de fonctionnement, l'amplificateur Pro-LITE est pourvu d'une protection intégrée. Dans de telles conditions qui normalement endommageraient l'amplificateur de puissance, l'indicateur lumineux DC s'allumera et l'amplificateur tentera automatiquement de returner en fonction sous des conditions correctes. Si l'amplificateur ne revient pas à un état de fonctionnement normal, veillez contacter votre centre d'assistance autorisé.

5Voyant TEMP

Dans le cas indesirable de conditions thermiques instables, la protection de l'amplificateur sera activée et coupera la voie en question. Levoyant lumineux Temp restera allumé tant que les températures de fonctionnement sûres ne seront rétables.

Voyant SIGNAL

Ce voyant lumineux s'allume quand la voie concernee produit un signal de sortie d'environ 4 volts RMS ou plus (0,1 volt ou plus en entrée, avec une atténuation de 0 dB et un gain de tension standard x 40). Ce voyant indique qu'un signal arrive sur l'amplificateur et qu'il est amplifié.

Voyant ACL™ (Limitation automatique de l'échéauté)

Le voyant ACL^TM de voie s'allume en début de la saturation. Si les voyants clignotent rapidement et par intermittence, la voie se situe juste au niveau du seuil d'échéage. Quand le voyage resté fixe ou allumé, l'amplificateur est en limite de saturation ou en train d'empêcher que des formes d'ondes fortement saturees n'atteignent les enceintes. Lors de la mise sous tension, le voyage ACL^TM s'allumera.

ATTENUATEURSD'ENTREE

Chaque fois que c'est possible, reglez les attenuateurs entiement tournés vers la droite pour maintainir des marges optimes de sécurité du système. Les commandes d'attenuateur d'entrée, situées sur le panneau avant (un pour la voie A, un autre pour la voie B), définissant le gain des voies respectives de l'amplificateur dans tous les modes. Voir les specifications à la fin de ce manuel pour plus d'information sur la sensibilité d'entrée et le gain de tension standard.

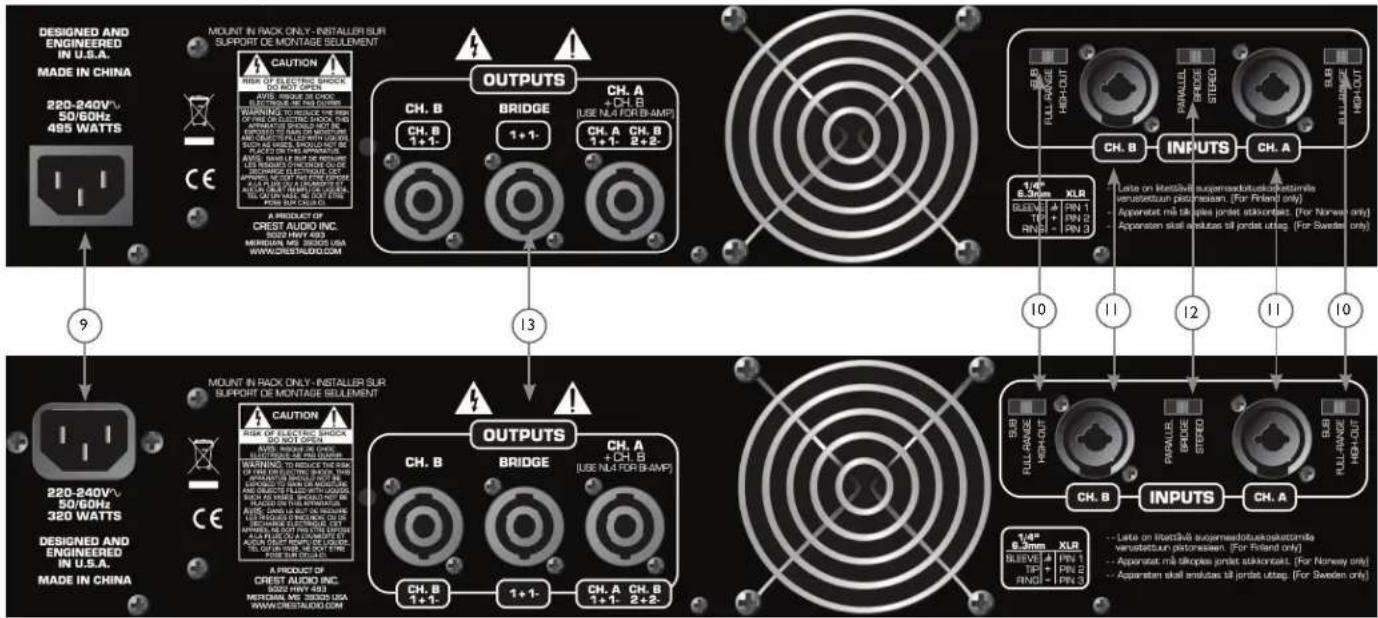

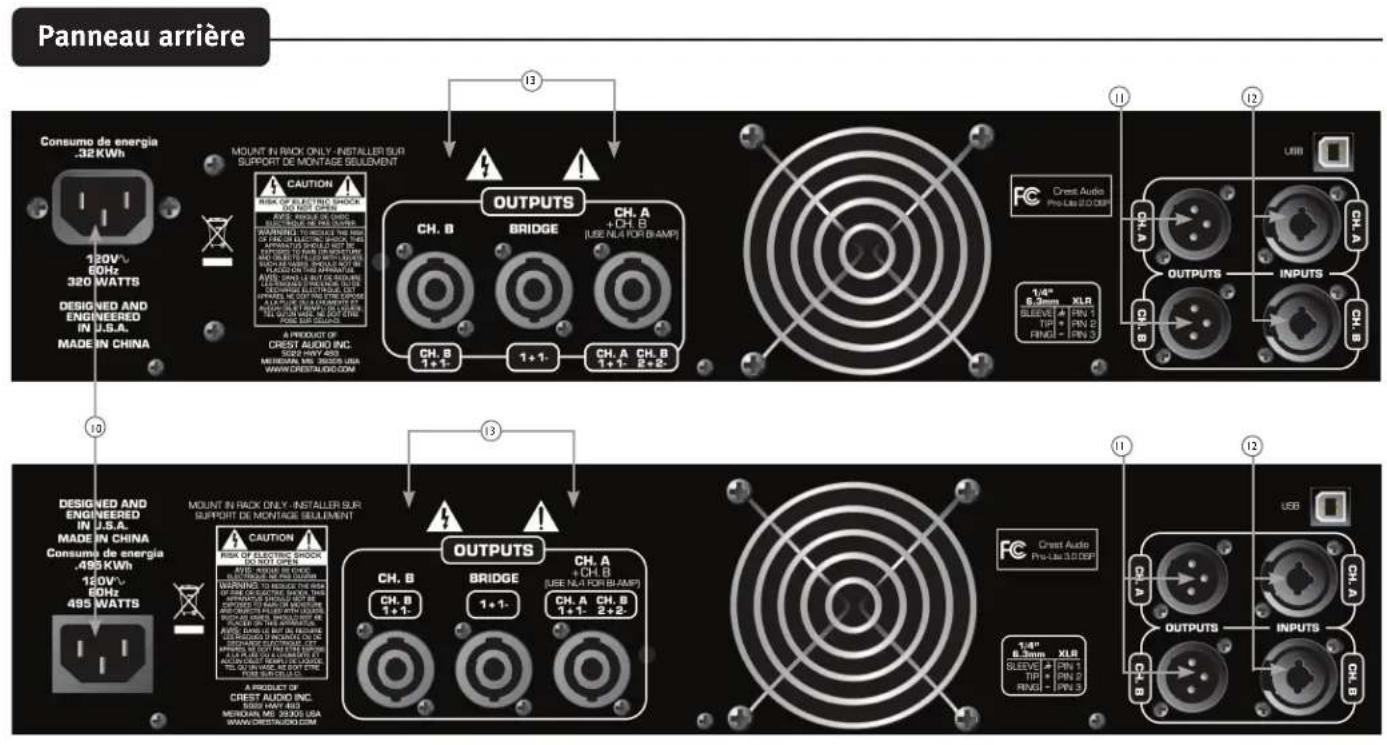

Panneau arrête

PRESE ENTRÉE D'ALIMENTATION SECTEUR :

C'est la prise prévue pour un cordon d'alimentation IEC qui fournit l'alimentation secteur de l'appareil. Branchez ici le cordon d'alimentation pour alimenter l'appareil. L'équipement peut s'endommager si une tension de ligne incorrecte est appliquée. (Voir la marque de tension de ligne de l'appareil). Ne jamais supprimer la broche de mise à la terre des équipements. Elle est présente pour votre sécurité. Si la prise utilisée ne possède pas de broche de mise à la terre, un adaptateur ajusté de mise à la terre doit être utilisé, de même, le troisième fil doit être correctement mis à la terre. Pour prévenir les risques d'électrocution et d'incendie, voirlez à toujours vous assurer que l'amplificateur et l'ensemble de l'équipment associé sont convenablement mis à la terre.

NOTE: FOR U.K. ONLY

Cette position active le filtré PASSE-HAUT de la voie correspondante. Ce filtré Linkwitz-Riley coupe les fréquences envoyées à la voie de l'amplificateur associée au-dessus de 100 Hz. Dans le cas où des enceintes subwoofer séparés sont utilisés, le commutateur de la voie associée, sur cette position, indique la position de connexion de l'enceinte des fréquences moyennes-hautes.

FULL RANGE

Comme le nom l'indique, la position pleine gamme de ce commutateur permet a toutes les fréquences de passer vers l'amplificateur. Elle est normalement utilisée lors de la connexion d'une enceinte pleine gamme à la sortie de l'amplificateur.

SUBWOOFER

Cette position sert à activer le filtré PASSE BAS de la voie correspondante. Ce filtré Linkwitz-Riley coupe les fréquences envoyées à la voie de l'amplificateur associée en-dessous de 100 Hz. Dans le cas où des enceintes subwoofer séparées sont utilisées, le commutateur Subwoofer de la voie associée, sur cette position, indique la position de connexion de l'enceinte subwoofer.

CONNEXION DES ENTRÉES

Les connexions d'entrée sont réalisées par l'intémédiaire de connecteurs combinés XLR à 3 broches (broche 2+ ) ou de cordon de 6,3 mm sur le panneau arrière de l'amplificateur. Les entrées sont isolées de façon active. Le niveau de saturation d'entrée est assez élevé pour accepter le niveau de sortie maximum de presque toute source de signal.

COMMUTATEUR DE MODE DE VOIE

Il permet de commuter entre les modes stéreo, de pont ou parallele.

CONNEXION DES SORTIES

Tous les modèles possèdent un connecteur de sortie à verrou tournant à 4 pôles par voie.

FRANÇAIS

Amplificateurs de puissance

L'etage DSP des amplificateurs de la gamme Pro-LITE® réalise les fonctions communes de traitement du signal nécessaire pour la plupart des applications d'enceinte. Les fonctions du processeur comprennent : égalisation, filtrage passé-bande, configuration du filtrer séparateur, retard et limiteur.

Veuillez dire ce manuel attentivement pour veiller à votre propre sécurité et pour protégé également votre amplificateur.

Caracteristiques Pro-LITE™ DSP :

Protection ACLTM
- Topologie révolutionnaire Pro-LITE de classe D
- Commandes d'entrees crantees
- Entres combinées XLR 1/4"
- Connecteur de sortie combiné 1 / 4 ou 1 / 4 à verrou tournant à 4 pôles
- Ultraléger
- Prises directes 1 / 4 de signal individuel sur chaque voie
- Éclairage par diodes lumineuses
- Système de gestion d'enceinte basé DSP

120 ms de retard par voie
- Égalisation paramétrique à 4 bandes par voie
- Verrou de sécurité
- Filtre séparateur réglabe Linkwitz-Riley du quatrième ordre
- Filtre salle-haut réglable du quatrième ordre sur chaque voie
- Assistant de configuration
MAXX Bass
- Égalisateur de pavillon acoustique sur chaque voie
- Écran LCD rétroéclaire, bleu

Avertissement : VEUILLEZ CONTROLER VOS RÉGLAGES DSP AVANT D'AMENER LE SIGNAL À L'AMPLIFICATEUR. DES RÉGLAGES INCORRECTS PEUVENT POTENTIELLEMENT ENDOMMAGER LES ENCEINTES DE HAUT-PARLEUR. Nous avons vuillé à ce que l'assistant de configuration vous aide à configurer correctement l'étage DSP ; cependant, des réglages incorrÊts à tout moment lors de la procédure de configuration risquènt d'endommager vos enceintes. Si vous ave des questions, n'hésitez pas à contacter notre service à la clientèle.

VENTILATION : Pour une ventilation appropriée, laissez un espace de 30 cm de tout objet inflammable.

Assurez-vous que les orifices de ventilation ne soient pas obstrués et que l'air circule librement à travers l'appareil.

Avertissement : Des modifications ou des alterations de cet apparéil non approuvées expressément par la partie responsable peuvent annuler l'autorisation accordée aux utilisateurs d'exploiter l'équipement.

REMARQUE: Cet équipement a ete teste et est conforme aux limites de puissance des appareils numériques de Classe B, en accord avec la Partie 15 de la reglementation FCC. Ces limits sont conques pour fournir une protection raisonnable contre les interfrences nuisibles des installations domestiques. Cet équipement generne, utilise et peut emetre des ondes radio et s'il n'est pas instalé ou utilise conformément aux instructions, peut causer des interfrences pouvant perturbés les communications radio.

Cependant, il n'y a aucune garantie que des interférences n'apparaissent pas pour des installations particulières. Si cet équipement génére des interférences nuisibles à la réception de station radio ou de télévision, ce qui peut être déterminé en l'éteignant et en l'allumant, l'utilisateur est encouraged à essayer de corriger les interférences par l'un ou plusieurs des mesures suivantes :

• Rediriger ou repositionner l'antenne de réception.
• Séparer en éloignant l'équipement du récepteur.
• Brancher l'equipement à une prise électrique sur un circuit différent du récepteur.
• Faire appel au revendeur ou à un technician TV/radio qualifié.

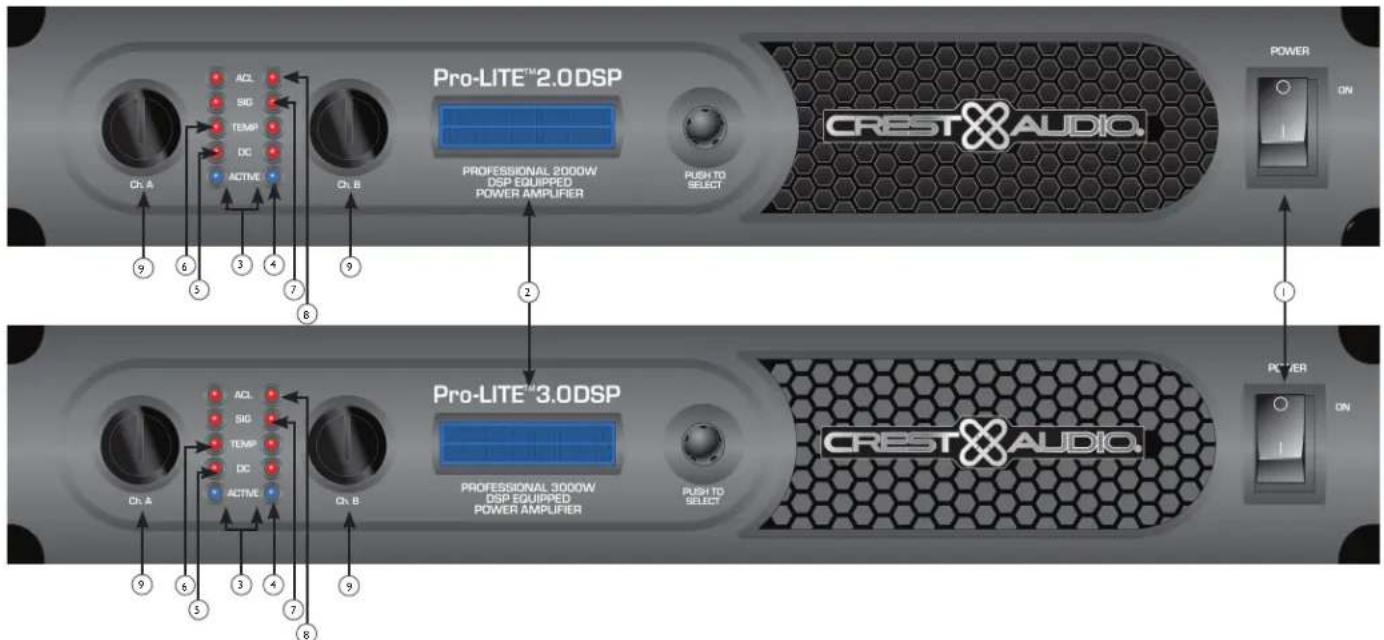

Panneau Avant

COMMUTATEUR D'ALIMENTATION SECTEUR

Ce commutateur permet d'alimenter l'amplificateur.

ÉCRAN LCD

Écran LCD rétroéclaire, bleu.

INDICATEURS

Les amplificateurs Pro-LITE prévoient cinq indicateurs lumineux sur le panneau avant par voie : ACTIVE, DC, TEMP, SIG et ACLTM. Ces voyants signalent à l'utilisateur l'etat de fonctionnement de chaque voie et s'allument pour indiquer une éventuelle anomalie.

Voyant ACTIVE

Levoyant lumineux Active indique que la voie est en fonction. En fonctionnement normal, il reste allumé. Si levoyant Active s'estint, aucun signal n'est present sur les connecteurs de sortie.

Voyant DC

Pour faire face aux conditions anormales de fonctionnement, l'amplificateur Pro-LITE est pourvu d'une protection intégrée. Dans des conditions susceptibles de déterminer l'amplificateur de puissance, le voyant DC s'allume et la voie tente automatiquement de redémarrer pour corriger cet état. Si l'amplificateur ne revient pas à un état de fonctionnement normal, veillez contacter votre centre d'assistance autorisé.

Voyant TEMP

Dans le cas indesirable de conditions thermiques instables, la protection de l'amplificateur sera activée et coupera la voie en question. Levoyant lumineux Temp restera allumé tant que les températures de fonctionnement sures ne soient rétableis.

Voyant SIGNAL

Ce voyant lumineux s'allume quand la voie concernee produit un signal de sortie d'environ 4 volts RMS ou plus (0,1 volt ou plus en entree, avec une attenuation de 0 dB et un gain de tension standard × 40 ). Ce voyant indique qu'un signal arrive sur l'amplificateur et qu'il est amplifie.

Voyant ACL

Le voyant ACL™ de voie s'allume en début de la saturation. Si levoyant clignote rapidement et de façon intermittente, le niveau de la voie est au bord de la saturation. Quand le voyant reste fixe ou allumé, l'amplificateur est en limite de saturation ou en train d'empêcher que des formes d'ondes fortement saturees n'atteignent les enceintes. Lors de la mise sous tension, le voyant ACL s'allumera.

ATTENUATEURS D'ENTREE

Chaque fois que c'est possible, reglez les attenuateurs entierement tournés vers la croite pour maintainir des marges optimales de sécurité du système. Les commandes d'attenuateur d'entrée, situées sur le panneau avant (un pour la voie A, un autre pour la voie B), définissant le gain des voies respectives de l'amplificateur dans tous les modes. Voir les specifications à la fin de ce manuel pour plus d'information sur la sensibilité d'entrée et le gain de tension standard.

1

PRISE ENTRÉE D'ALIMENTATION SECTEUR :

C'est la prise prévue pour un cordon d'alimentation IEC qui fournit l'alimentation secteur de l'appareil. Branchez ici le cordon d'alimentation pour alimenter l'appareil. L'équipement peut s'endommager si une tension de ligne incorructe est appliquée. (Voir la marque de tension de ligne de l'appareil).

Ne jamais supprimer la broche de mise à la terre des équipements. Elle est présente pour votre sécurité. Si la prise utilisée ne possède pas de broche de mise à la terre, un adaptateur adéquat de mise à la terre doit être utilisé, de même, le troisième fil doit être correctement mis à la terre. Pour prévenir les risques d'électrocution et d'incendie, voirlez à tout昼夜 vous assurer que l'amplificateur et l'ensemble de l'équipment associé sont convenablement mis à la terre.

NOTE: FOR U.K. ONLY

Tous les modèles possèdent un connecteur de sortie à verrou tournant à 4 pôles par voie. La sortie de voie A permet la connexion I+ Pos. / I- Nég. et Voie B 2+ Pos / 2- Nég. pour pouvoir utiliser un cable pour haut-parleur unique à 4 conducteurs.

Vue d'ensemble de la navigation

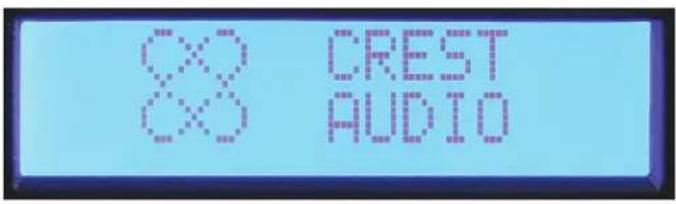

Une fois que l'écran Crest Audio s'affiche, vous pouvez commencer à régler le processeur DSP. Un appui sur le bouton-codeur vous amène dans le menu principal.

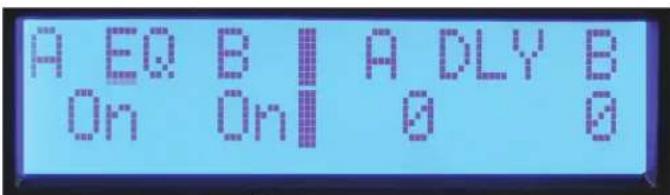

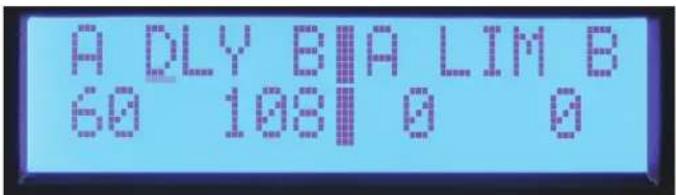

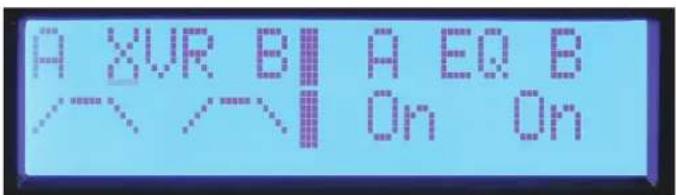

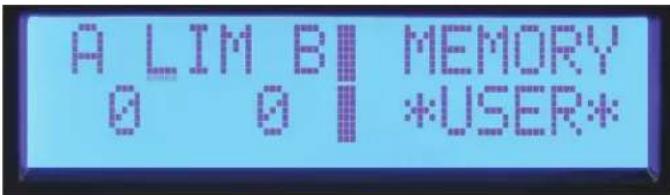

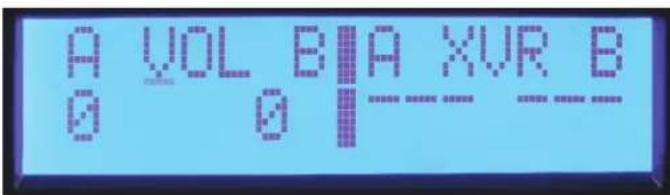

Écran Crest Pro-LITE

Le bouton-codeur a droite de I'afficheur est utilise pour parcourir et commander les fonctions DSP. Les commandes de voie A et B a gauche de I'ecran sont aussi des boutons-codeurs mais sont dédiées au réglage de gain de chaque voie. Tourner le bouton-codeur a droite de l'afficheur permet de faire défiler

la sélection dans le menu principal. Le menu principal non seulement vous permet de sélectionner un traitement d'edition mais aussi fournir une vue rapide destraitements actifs. De gauche à droite, les choix possibles dans le menu sont: Mode d'entrée, Volume, Filtres Séparateur/Passe-bande, Égaliseur, Retard, Limueur, Mémoire et Verrouillage.

Mode entrée Volume

Filtres séparateur / salle-bande

Égalisation

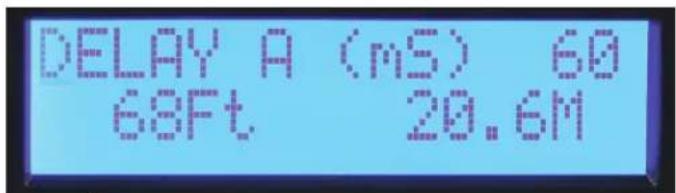

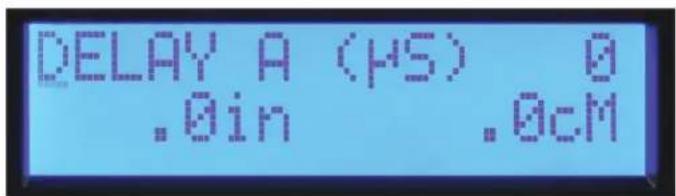

Retard

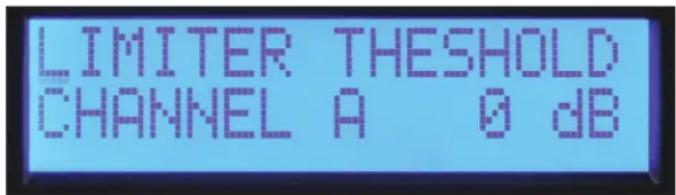

Limiteur

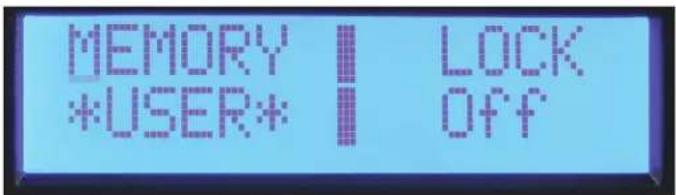

Verrouillage demémoire

Aperçu de la navigation (suite)

Pour selectionner un élément du menu principal, tournez l'encodeur jusqu'à ce que le curseur attaigne la sélection voulue. Appuyez sur le bouton-codeur pour parcourir les écrans de réglage dans le sous-menu pour la fonction de traitement désirée. Lorsque vous accédez à une fonction de traitement du sous-menue, le curseur apparait dans le coin gauche de l'écran pour vous permettre de dérouler les écrans du sous-menue.

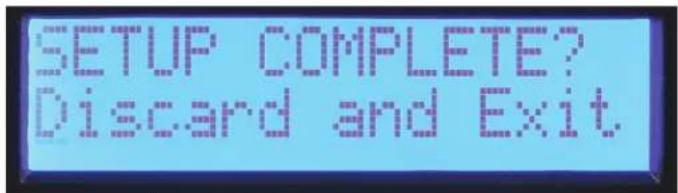

Écran Annuler et Quitter

Pour modifier un paramètre, appuyez sur le bouton-codeur pour déplacer le curseur sur le paramètre youlu sur l'écran. Tournier le bouton-codeur permet de régler alors ce paramètre. Pour aller à un autre écran, appuyez sur le bouton-codeur pour faire revenir le curseur dans le coin supérieur gauche de l'écran. Vous étés en mesure à présent de faire défiler les écrans du sous-menu.

Pour remettre à zéro le DSP et ignorer les modifications, selectionnez "Discard and Exit" dans le sous-menu pour supprimer les modifications réalisées depuis l'accès au sous-menu.

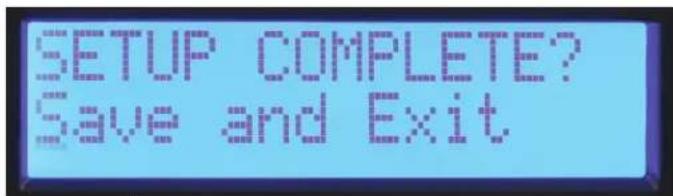

Écran Enregistrer et Quitter

L'écran final dans la plupart des sous-menus de traitement est "Save and Exit". Appuyez sur le bouton-codeur dans cet écran pour sauegarder les modifications et revenir au menu principal.

Remarque: Les réglages effectuels ne sont pas mémorisés tant que vous ne sélectionnez "Enregister et quitter" et vous ne revenez au menu principal. Si vous ételignez l'amplificateur en cours d'edition dans un sous-menu, le résultat obtenu sera le même qu'avac « Discard and Exit » (Annuler et Quitter).

Volume

Le réglage du gain actuel est toujours disponible dans l'écran du menu principal. Les boutons-encodeurs dédiés du panneau avant sont utilisés pour le réglage des voies A et B dans les modes mono et stéreo.

Si le mode d'entrée est défini sur Pont, la commande de la voie B n'est pas active et l'afficheur de volume indique "na" (nd).

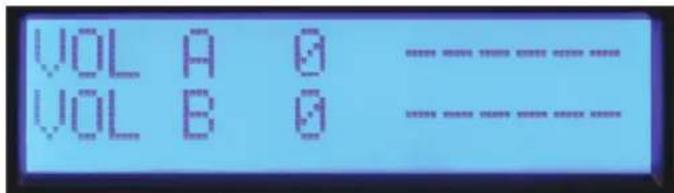

Écran de volume

Mode

L'amplificateur Pro-LITE DSP 2.0 et 3.0 ont trois modes d'entrée, alors que l'amplificateur Pro-LITE DSP 5.0 et 7.5 seulement deux.

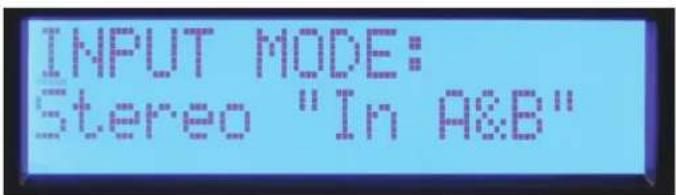

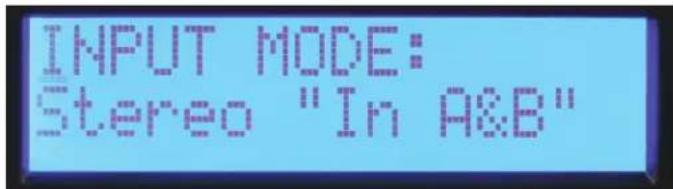

Écran de mode stéreo

Stereo: Les entrées A et B alimentent les sorties A et B.

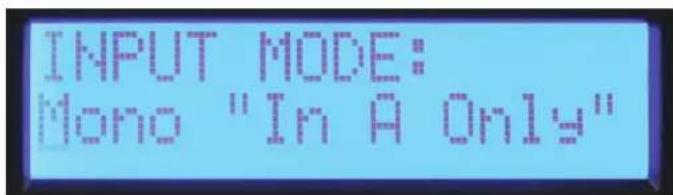

Ecran de mode mono

Mono: L'entrée A alimente les deux sorties A et B.

Mode (suite)

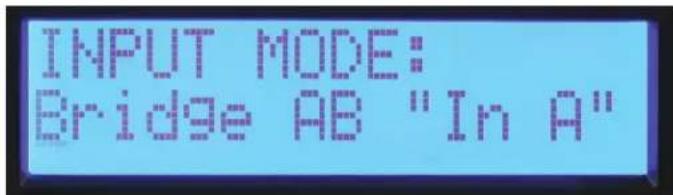

Écran de mode Pont

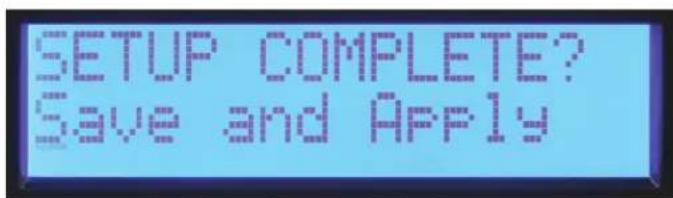

Écran Enregistrer et Appliquer

Pont: L'entrée A alimente I'amplificateur en mode pont. Remarque: Le mode de pont est uniquement disponible sur les amplificateurs Pro-LITE DSP 2.0 et 3.0.

Contrailrement aux autres sous-menus de fonctions, le mode d'entrée ne change pas tant que vous ne selectionnez pas "Save and Apply" et ne revenez pas dans le menu principal.

Filtres séparateur, filtres passe-bande et polarité

Quand vous entrez dans le sous-menu "XOVER", trois options vous sont proposées pour définir de chaque façon sont régles les filtres passé-bande. Quand l'option de réglage "Filtres PB indépendants" est selectionnée, les filtres passé-bas et passer-haut de la voie A et B sont définis individuellement.

Si vous utilisez l'amplificateur dans un système stéreo où les deux voies seront définies de la même façon, sélectionnez l'option "Channel B=A" et les deux voies seront définies en une seule fois. Le paramétrage des filtres pour la voie A s'applique également à la voie B.

Si vous mettez en œuvre un séparateur entre les voies de l'amplificateur, sélectionnez l'option "X-over Freq A Lows B Highs", la fréquence du séparateur et le type de filtre sont alors définis avec un seul jeu de commandes. Elles sont régées par l'écran du séparateur, les écrans High-pass et Low-pass.

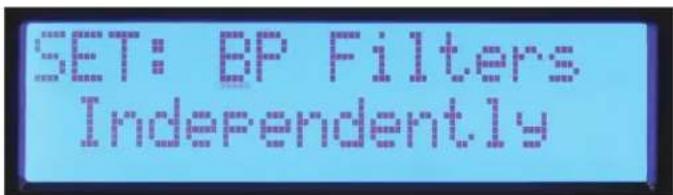

Réglage : Écran Filtres PB indépendants

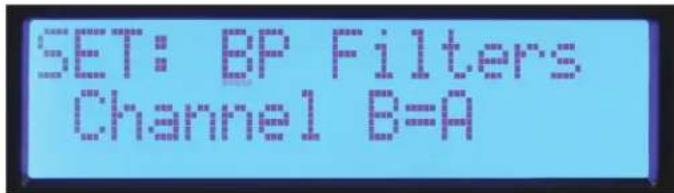

Réglage: Écran Filtres PB, Voie B=A

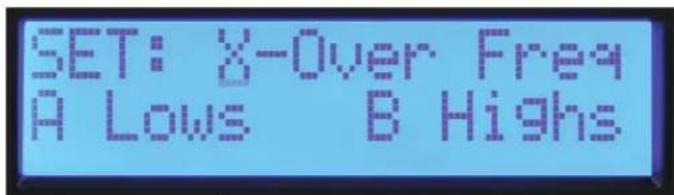

Réglage: Écran Séparation basses fréquences A, haute fréquences B

Filtres séparateur, filtres passe-bande et polarité (suite)

Les types de filtré possibles pour les filtrés passer-haut et passer-bas sont :

Off Aucun filtré

BW-12 dB Filtre Butterworth avec 12 dB par pente d'octave. -3 dB à la fréquence de coupure.

Filtres Butterworth avec une réponse en fréquence plane dans le passe-bande.

BW-18 dB Filtre Butterworth avec 18 dB par pente d'octave. -3 dB à la fréquence de coupure.

Filtres Butterworth avec une réponse en fréquence plane dans le passe-bande.

BW-24 dB Filtre Butterworth avec 24 dB par pente d'octave. -3 dB à la fréquence de coupure.

Filtres Butterworth avec une reponse en fréquence plane dans le passe-bande.

LR-24 dB Filtre Linkwitz-Riley avec 24 dB par pente d'octave. -6 dB à la fréquence de coupure.

Les filtres LR se combinent pour une réponse plate à la fréquence de coupure.

C'est généralement une bonne idée d'utiliser un filtrer passag-haut pour toutes les enceintes.

Polarité de sortie

Le réglage de sortie de polarité peut être inversé sur les deux voies. Sélectionnez Normal ou Inversé dans l'écran de polarité. Si vous mettez en œuvre un séparateur avec des filtres de 12 dB par octave, la sortie des fréquences supérieures doit probablement être inversée pour conserver la relation de phase correcte à la fréquence de séparation. Inverser temporairement la polarité d'une voie d'un système multivoie peut aussi aider dans la définition du retard pour le réglage du haut-parleur. Vous pouze régler le retard pour l'annulation de phase à la fréquence de séparation. Rappelez-vous de revenir à la polarité normale une fois terminée. Pour revenir dans Main Menu, Sélectionnez "Discard and Exit" ou "Save and Exit".

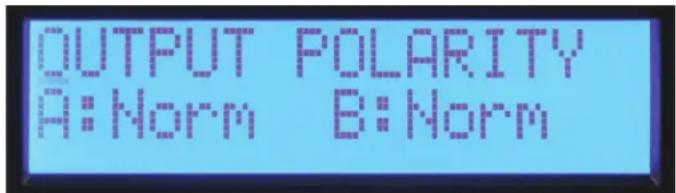

Écran de polarité de sortie

Égaliseur

L'amplificateur Pro-LITE DSP prévoit un EQ paramétrique à cinq bandes, un système d'enrichissement WavesMaxx Bass et un égalisseur de pavillon acoustique sur chaque voie.

Bypass

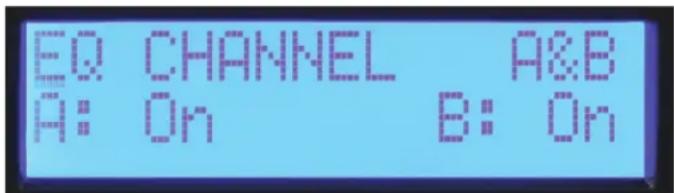

Écran de dérivation de l'égaliseur

Le premier écran dans le sous-menu de l'égaliseur (EQ) est l'écran de dérivation. La dérivation des voies peut être indépendante sur chaque voie ou simultanée sur les deux voies A et B. Appuyez sur le bouton-codeur tant que le curseur n'est pas sur le paramètre youlu pour le modifier et tournez le bouton-codeur pour modifier le mode de dérivation. Appuyez sur le curseur pour revenir dans le coin supérieur gauche une fois terminé afin de faire défilier les autres écrans.

Réglage de l'égaliseur de voie

L'égaliseur pour les voies A et B peut être réglé soit indépendamment ou de façon à ce que la voie B suit la voie A.

En mode B=A, seules les commandes de la voie A seront visibles.

MaxxBass®

Le système d'enrichissement MaxxBass interagit avec le filtre passé-haut pour chaque voie afin de produit de l'énergie de basses fréquences dans la plage de fréquence que l'enceinte peut supporter. Plus la valeur MaxxBass est élevée, plus les basses fréquences sont enrichies.

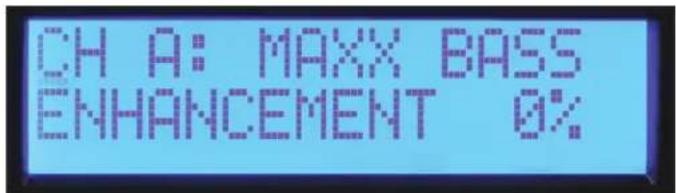

Écran MaxxBass

Égaliseur paramétrique

Il existe cinq différentes bandes d'intervention de l'égaliser par paramétrique sur chaque voie. La fréquence est réglabre par incréements de fréquence de 1/12 d'octave. La largeur de bande du filtre est définié et affichée en octaves. Le niveau est réglabre sur une échelle de +/- 15 dB. Appuyez sur le bouton-codeur pour selectionner le paramètre souhaïte à régler. Appuyez sur le curseur pour revenir dans le coin supérieur gauche une fois terminé afin de faire défilier les autres écrons.

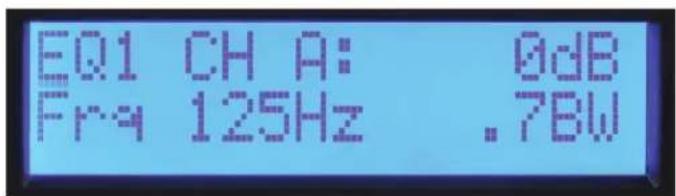

Écran de l'égaliseur paramétrique

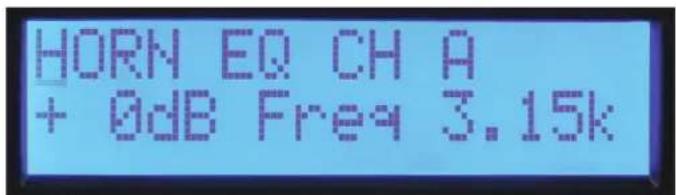

Égaliseur de pavillon acoustique

L'égaliseur de pavillon acoustique offre une amplification des hauteures féquences de 6 dB par octave qui est parfois nécessaire pour les pavillons à hauteures féquences. La commande de féquence définit la féquence de coupureasse du contrôle.

Pour revenir au menu principal, Sélectionnez "Discard and Exit" ou "Save and Exit".

Écran égaliseur pavillon acoustique

Retard

Le retard permet d'aligner les haut-parleurs d'une enceinte ou de retarder des haut-parleurs auxiliaires comme ceux installés sous un balcon.

Un faible retard peut être utilisé pour retarder les haut-parleurs principaux pour les aligner avec les percussions ou la guitare basse. Un retard total de 125 ms est régiable sur chaque voie. Un retard de 5 ms est disponible par incréments de 41,67 μs pour l'alignement des haut-parleurs. Un retard de 120 ms est disponible par incréments de 1 ms pour l'alignement du système. Ces retards sont régibles indépendamment de façon à ce que l'écart d'alignement de haut-parleur soit maintainu quand le retard d'alignement du système est régèle.

Le premier écran dans le sous-menu de retard permet à l'utilisateur de decide si les retards seront régés independament ou bien B=A.

Ce可以选择 s'applique que pour le retard du système par incrément de 1 mS, les retards pour l'alignement des haut-parleurs étant regles independamment.

Les amplificateurs Pro-LITE affichent la distance de retard équivalente en mètres ou en pieds dans le retard du système et en centimètres ou pouces dans le retard de haut-parleur.

Écran de retard du système (ms)

Écran d'alignement de haut-parleur (μs)

Liminetur

L'amplificateur Pro-LITE DSP dispose de limiteurs sur chaque canal. Le niveau de signal est limite à l'entrée de l'etage de l'amplificateur de puissance.

Le seuil de limite commence à 0 et est régiable par incrément de -1 dB réduisant le rendement maximum. Il est à noter que l'amplificateur Pro-LITE™ DSP fonctionne sur le même principé que la plupart des autres amplificateurs dans le sens où leur sortie maximale dépend de la tension de ligne et de l'impédance de charge. Selon la charge, vous doivent réduire eventuellement le limiteur à 3 dB avant que le rendement soit réduit.

Écran de limiteur

Memoire

L'amplificateur Pro-LITE est doté de quatre emplacements de mémoire où ses paramètres peuvent être enregistrés puis rappelés. Chaque emplacement a un nom de six caractères pour identifier le fichier. Le nom des prépréglages actifs est également affché dans l'écran du menu principal "Mémoire".

Enregistrer les réglages

Dans le sous-menu des opérations de mémoire, sélectionnez "Save Settings."

Selectionnez l'un des quatre emplacements de prêéglages.

Modifiez le nom en tournant le curseur pour selectionner un caractère et appuyez sur le bouton-codeur pour passer au prochain caractère. Continuez tant que l'opération n'est pas achievee. Pour garder le meme nom, appuyez sur le bouton-codeur six fois pour completer I'ecran de changement du nom.

Une fois l'emplacement de sauvegarde des prêrglages choisi et renommé, vous étés invite à confirmer par oui/non pour terminer la sauvegarde.

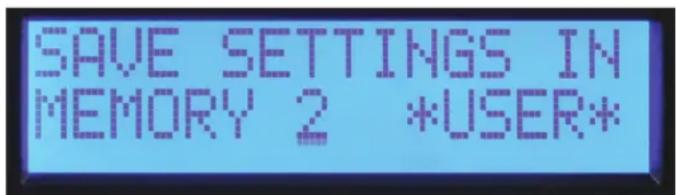

Écran Enregistrement les réglages

Rappel d'un préréglage

Dans le sous-menue des opérations de mémoire, sélectionnez "Save Settings."

Selectionnez l'un des quatre emplacements de prêrglages.

Modifiez le nom en tournant le curseur pour selectionner un caractère et appuyez sur le bouton-codeur pour passer au prochain caractère.

Continuez tant que l'opération n'est pas achevée. Pour conserver le même nom, appuyez sur l'encodeur six fois de suite pour faire défilier l'écran d'édition du nom.

Une fois l'emplacement de sauvêgarde des prêrglagesChoisi et renommé, vous étés invite à confirmer par oui/non pour terminer la sauvêgarde.

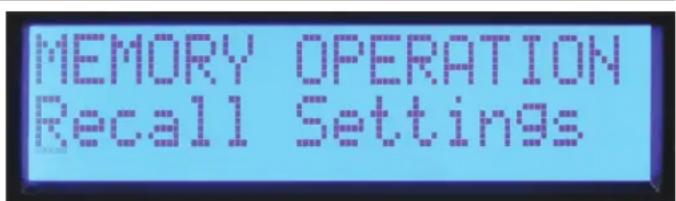

Écran Rappel d'un préRéglage

Verrouillage

La fonction de verrouillage de sécurité de l'amplificateur Pro-LITE permet aux commandes selectionnées d'être bloquées pour éviter tout réglage non autorisé. Un mot de passer à quatre chiffres doit être programmé lorsque la fonction de verrouillage est activée. Ce mot de passer doit être saisi pour entrer dans un sous-menu et pouvoir acceder temporairement aux fonctions d'édition. La fonction de verrouillage est reactivée en returnant au menu principal ou en mettant hors tension d'amplificateur. Toutes les fonctions d'édition sont verrouillées lorsque l'amplificateur est étéint.

Remarque : Veuillez noter sua mot de passie. Si you perdez ou oubliez le mot de passage, veuillez contacter le service à la clientele.

Les amplificateurs Pro-LITE™ disposent de trois différents modes de verrouillage :

Off Tous les paramètres sont régliables sans saisir un mot de passer.

Tous Sauf Volume Un mot de passer doit etre saisi pour tous les sous-menus sauf pour le volume.

Tous Avec Volume Un mot de passer doit etre saisi pour tous les sous-menus y compris le volume.

Fiche technique Crest® Pro-LITE® 3.0

Puisance nominale Pont 4 ohms	3640 watts salve répétitive 20 ms / 3000 watts THD de 1 % à 1kHz.
Puisance nominale Pont 8 ohms	2000 watts salve répétitive 20 ms / 1550 watts THD de 0,15% à 1kHz.
Puisance nominale 2 ch x 2 ohms commandés à 1kHz.	1820 watts salve répétitive 20 ms / 1500 watts THD de 1 %, les deux canaux
Puisance nominale 2 ch x 4 ohms deux canaux commandés @ 1kHz.	1000 watts salve répétitive 20ms / 900 watts THD de 1% / 830 watts THD de 0,15%, les
Puisance nominale 2 ch x 8 ohms deux canaux commandés @ 1kHz.	540 watts salve répétitive 20ms / 500 watts THD de 1% / 450 watts THD de 0,15%, les
Charge minimale = 2 ohms
Oscillation maximale de tension RMS 71 volts
Réponse en fréquences 20 Hz - 28 kHz; +0 dB, -3,0 dB à 1 watt.
20 Hz - 20 kHz 2ch x 2 ohms	<0,5% à 1350 watts à 20 Hz jusqu'à 1380 watts à 20 kHz, les deux canaux commandés.
20 Hz - 20 kHz 2ch x 4 ohms	<0,15% à 800 watts à 20 Hz jusqu'à 850 watts à 20 kHz, les deux canaux commandés.
20 Hz - 20 kHz 2ch x 8 ohms	<0,15% à 450 watts à 20 Hz jusqu'à 500 watts à 20 kHz, les deux canaux commandés.
Entrée CMRR > - 76 dB à 1 kHz
Gain de tension x 75 (+37 dB)
Séparateur	100 Hz commutable sur bande passante 2e ordre et bande passante 3e ordre par canal.
Diaphonie > -70 dB à 1 kHz à 250 watts de puissance à 8 ohms.
Bruit et bourdonnement	> -100 dB, ↔reference pondérée « A » à la puissance nominale à 4 ohms.
Taux de balayage	> 12V/μs
Facteur d'amortissement (8 ohms)	> 255:1 à 20 Hz - 1 kHz à 8 ohms.
Sensibilité d'entrée puissance nominale 1 kHz 2 ohms	0,740 volts +/- 3 % pour puissance nominale 1 kHz 4 ohms, 0,710 volts +/- 3 % pour
Impédance d'entrée	15 kilo-ohms, isolée et 7,5 kilo-ohms non isolée.
Appel de courant à 1/8	960 (540) à 2 ohms, 620 (320) à 4 ohms, 400 (190) à 8 ohms
puissance en VA (watts)
Appel de courant à 1/3	2070 (1310) à 2 ohms, 1220 (700) à 4 ohms, 740 (400) à 8 ohms
puissance en VA (watts)
Consommation stabilisée	140 VA, 60 watts.
Refroidissement Ventilateur à vitesse variable en fonction de la température 80 mm DC.
Commandes	2 attenuateurs en façade, ↔selecteur de séparation pour HPF, Normal et LPF
Indicateurs lumineux	Cinq voyants à LED par canal : Active, DC, Temp, Sig et ACLTM
Protection	Thermique, DC, subsonique, charges incorrectes, surtension ou sous-tension.
Connecteurs broches pour 2 canaux plus pont.	Entrées : Combinées doubles XLR 1/4", Sorties : Trois connecteurs à verrou tournant 4
Construction	acier galvanisé calibre18
Dimensions	3,5"x 19"x 10,5" derrière le panneau avant + 0.6" pour poignée
Poids net	5,54 kg (12,2 lbs.* )
Poids brut	6,30 kg (13,9 lbs.* )

Relevés de puissance nominale effectuels avec une largeur de bande : 20 Hz à 22 kHz Toutes les mesures de puissance effectuees à 120 V CA ou 240 V CA.

La puissance d'onde sinusoidale au regime permanent sous 2 ohms est limite en temps par disjoncteur

*Le poids net n'inclut pas le cordon d'alimentation.

Fiche technique Crest® Pro-LITE® 2.0

Puisance nominale Pont 4 ohms	2100 watts salve repétitive 20 ms / 1950 watts à 1 kHz THD de 1%.
Puisance nominale 2 ch x 2 ohms à 1kHz.	1100 watts salve repétitive 20 ms / 900 watts THD de 1%, les deux canaux commandés
Puisance nominale 2 ch x 4 ohms deux canaux commandés @ 1kHz.	600 watts salve repétitive 20ms / 570 watts THD de 1% / 530 watts THD de 0,15%, les
Puisance nominale 2 ch x 8 ohms deux canaux commandés @ 1kHz.	370 watts salve repétitive 20ms / 325 watts THD de 1% / 300 watts THD de 0,15%, les
Charge minimale = 2 ohms
Oscillation maximale de tension RMS 56 volts
Réponse en fréquences 10Hz - 30 kHz; +/- 3 dB à 1 watt, huit ohms.
20 Hz - 20 kHz 2ch x 2 ohms	<0,25% à 800 watts 20 Hz à 4 kHz jusqu'à 760 watts à 20 kHz, les deux canaux commandés.
20 Hz - 20 kHz 2ch x 4 ohms	<0,15% à 540 watts 20 Hz jusqu'à 20 kHz, les deux canaux commandés.
20 Hz - 20 kHz 2ch x 8 ohms	<0,15% à 300 watts 20 Hz jusqu'à 20 kHz, les deux canaux commandés.
Entrée CMRR > -69 dB à 1 kHz
Gain de tension x 60 (+35 dB)
Séparateur	100 Hz commutable sur bande passante 2e ordre et bande passante 3e ordre par canal.
Diaphonie > -70 dB à 1 kHz à 250 watts de puissance à 8 ohms.
Bruit et bourdonnement	> -100 dB, ↔reference pondérée « A » à la puissance nominale à 4 ohms.
Taux de balayage > 12V/μs
Facteur d'amortissement (8 ohms)	> 170:1 à 20 Hz - 1 kHz à 8 ohms.
Sensibilité d'entrée puissance nominale 1 kHz 2 ohms.	775 volt +/- 3 % pour puissance nominale 1 kHz 4 ohms, 35 volt +/- 3 % pour
Impédance d'entrée	15 kilo-ohms, isolée et 7,5 kilo-ohms non isolée.
Appel de courant à 1/8 puissance en VA (watts)	540 (315) à 2 ohms, 370 (185) à 4 ohms, 240 (115) à 8 ohms
Appel de courant à 1/3 puissance en VA (watts)	1250 (760) à 2 ohms, 750 (425) à 4 ohms, 460 (240) à 8 ohms
Consommation stabilisée	90 VA, 40 watts.
Refroidissement	Ventilateur à vitesse variable en fonction de la température 80 mm DC.
Commandes	2 attenuateurs en façade, selectable de séparation pour HPF, Normal et LPF
Indicateurs lumineux	Cinq voyants à LED par canal : Active, DC, Temp, Sig et ACLTM
Protection	Thermique, DC, subsonique, charges incorrectes, surtension ou sous-tension.
Connecteurs broches pour 2 canaux plus pont.	Entrées : Combinées doubles XLR 1/4", Sorties : Trois connecteurs à verrou tournant 4
Construction	acier galvanisé calibre18
Dimensions	3,5"x 19"x 10,5" derrière le panneau avant + 0.6" pour poignée
Poids net	4,94 kg (10,90 lbs.* )
Poids brut	6,02 kg (13,3 lbs.* )

Relevés de puissance nominale effectuels avec BW : 20 Hz à 22 kHz Toutes les mesures de puissance effectuees à 120 V CA ou 240 V CA.

La puissance d'onde sinusoidale au régime permanent sous 2 ohms est limite en temps par disjoncteur

*Le poids net n'inclut pas le cordon d'alimentation.

Fiche technique Crest® Pro-LITE® 3.0 DSP

Puissance nominale Pont 4 ohms	3650 watts salve répétitive 20 ms / 2960 watts THD de 1 % à 1 kHz.
Puissance nominale Pont 8 ohms à 1kHz.	2050 watts salve répétitive 20 ms / 1850 watts THD de 1 %/ 1680 watts THD de 0,15%
Puissance nominale 2 ch x 2 ohms commandés à 1kHz.	1825 watts salve répétitive 20 ms / 1480 watts THD de 1 %, les deux canaux
Puissance nominale 2 ch x 4 ohms deux canaux commandés @ 1kHz.	1025 watts salve répétitive 20ms / 925 watts THD de 1% / 840 watts THD de 0,15%, les
Puissance nominale 2 ch x 8 ohms deux canaux commandés @ 1kHz.	550 watts salve répétitive 20ms / 500 watts THD de 1% / 450 watts THD de 0,15%, les
Charge minimale = 2 ohms
Oscillation maximale de tension RMS	70 volts
Réponse en fréquence 20 Hz - 22 kHz; +/-0,05 dB à 4 ohms
20 Hz - 20 kHz 2ch x 2 ohms	<0,15% à 1 300 watts à 3 kHz jusqu'à 1 000 watts à 20 Hz, les deux canaux commandés.
20 Hz - 20 kHz 2ch x 4 ohms	<0,15% à 800 watts 20 Hz jusqu'à 20 kHz, les deux canaux commandés.
20 Hz - 20 kHz 2ch x 8 ohms	<0,15% à 420 watts 20 Hz jusqu'à 20 kHz, les deux canaux commandés.
Entrée CMRR > -76 dB à 1 kHz
Gain de tension x 37,75 (+31,5 dB)
Séparateur filtre passer-haut et passer-bas régable par voie. Types de filtres : 12 dB/oct
2ème ordre, 18 dB/oct 3ème ordre Butterworth 24 dB/oct 4ème ordre et 24 dB/oct
4ème ordre Linkwitz -Riley.
Diaphonie	> -60 dB à 1 kHz à 100 watts de puissance à 4 ohms.
Bruit et bourdonnement	> -93 dB, ↔reference pondérée « A » à la puissance nominale à 4 ohms.
Taux de balayage	> 12V/μs
Facteur d'amortissement (8 ohms)	> 255:1 à 20 Hz - 1 kHz à 8 ohms.
Sensibilité d'entrée puissance nominale 1 kHz 2 ohms	1,54 volts +/- 3 % pour puissance nominale 1 kHz 4 ohms, 1,47 volts +/- 3 % pour
Impédance d'entrée	12 kilo-ohms, isolée et 6 kilo-ohms non isolée.
Appel de courant à 1/8 en VA (watts)	960 (535) à 2 ohms, 615 (315) à 4 ohms, 400 (200) à 8 ohms
Appel de courant à 1/3 en VA (watts)	2065 (1360) à 2 ohms, 1215 (735) à 4 ohms, 740 (420) à 8 ohms
Consommation stabilisée	160 VA, 75 watts.
Refroidissement	Ventilateur à vitesse variable en fonction de la température 80 mm DC.
Commandes	2 attenuateurs crantés sur le panneau avant, bouton-codeur de navigation à bouton- poussoir pour parcourir les menus sur l'écran LCD pour le mode d'entrée, l'égaliser
paramétrique, le sépareaur HPF, normal, LPF et d'autres.
Indicateurs lumineux	Cinq voyants à LED par canal : Active, DC, Temp, Sig et ACLTM
Protection	Thermique, DC, subsonique, charges incorrectly, surtension ou sous-tension
Connecteurs broches pour 2 canaux plus pont.	Entrées : Combinées doubles XLR 1/4", Sorties : Trois connecteurs à verrou tournant 4
Construction	acier galvanisé calibre18
Dimensions	3,5" x 19" x 10,5" derrière le panneau avant + 0.6" pour poignée
Poids net	5,62 kg (12,4 lbs.* )
Poids brut	6,80 kg (15,0 lbs.* )
Garantie	5 ans

Relevés de puissance nominale effectuels avec BW : <10 Hz à 22 kHz. Toutes les mesures de puissance effectuees à 120 V CA ou 240 V CA.

La puissance d'onde sinusoidale au régime permanent sous 2 ohms est limite en temps par disjoncteur et limitations secteur.

*Le poids net n'inclut pas le cordon d'alimentation.

Fiche technique Crest® Pro-LITE® 2.0 DSP

Puisance nominale Pont 4 ohms	2100 watts salve repétitive 20 ms / 1950 watts à 1 kHz THD de 1%.
Puisance nominale 2 ch x 2 ohms à 1kHz.	1100 watts salve repétitive 20 ms / 900 watts THD de 1%, les deux canaux commandés
Puisance nominale 2 ch x 4 ohms deux canaux commandés @ 1kHz.	600 watts salve repétitive 20ms / 570 watts THD de 1% / 530 watts THD de 0,15%, les
Puisance nominale 2 ch x 8 ohms deux canaux commandés @ 1kHz.	370 watts salve repétitive 20ms / 325 watts THD de 1% / 300 watts THD de 0,15%, les
Charge minimale = 2 ohms
Oscillation maximale de tension RMS	56 volts
Réponse en fréquences 10 Hz - 30 kHz; +/- 3 dB à 1 watt, huit ohms.
20 Hz - 20 kHz 2ch x 2 ohms	<0,25% à 800 watts 20 Hz à 4 kHz jusqu'à 760 watts à 20 kHz, les deux canaux commandés.
20 Hz - 20 kHz 2ch x 4 ohms	<0,15% à 540 watts 20 Hz jusqu'à 20 kHz, les deux canaux commandés.
20 Hz - 20 kHz 2ch x 8 ohms	<0,15% à 300 watts 20 Hz jusqu'à 20 kHz, les deux canaux commandés.
Entrée CMRR > -69 dB à 1 kHz
Gain de tension x 30 (+29,5 dB)
Séparateur filtré passer-haut et passer-bas réglable par voie. Types de filtres : 12 dB/oct
2ème ordre, 18 dB/oct 3ème ordre Butterworth 24 dB/oct 4ème ordre et 24 dB/oct
4ème ordre Linkwitz -Riley.
Diaphonie > -70 dB à 1 kHz à 250 watts de puissance à 8 ohms.
Bruit et bourdonnement	> -100 dB, ↔reference pondérée « A » à la puissance nominale à 4 ohms.
Taux de balayage	> 12V/μs
Facteur d'amortissement (8 ohms)	170:1 à 20 Hz - 1 kHz à 8 ohms.
Sensibilité d'entrée puissance nominale 1 kHz 2 ohms	1,53 volts +/- 3 % pour puissance nominale 1 kHz 4 ohms, 1,4 volts +/- 3 % pour
Impédance d'entrée	12 kilo-ohms, isolée et 6 kilo-ohms non isolée.
Appel de courant à 1/8 en VA (watts)	540 (315) à 2 ohms, 370 (185) à 4 ohms, 240 (115) à 8 ohms
Appel de courant à 1/3 en VA (watts)	1250 (760) à 2 ohms, 750 (425) à 4 ohms, 460 (240) à 8 ohms
Consommation stabilisée	90 VA, 40 watts.
Refroidissement	Ventilateur à vitesse variable en fonction de la température 80 mm DC.
Commandes	2 attenuateurs en façade, sélecteur de séparation pour HPF, Normal et LPF
Indicateurs lumineux	Cinq voyants à LED par canal : Active, DC, Temp, Sig et ACLTM
Protection	Thermique, DC, subsonique, charges incorrectes, surtension ou sous-tension
Connecteurs broches pour 2 canaux plus pont.	Entrées : Combinées doubles XLR 1/4", Sorties : Trois connecteurs à verrou tournant 4
Construction	acier galvanisé calibre18
Dimensions	3,5"x 19"x 10,5" derrière le panneau avant + 0.6" pour poignée
Poids net	4,94 kg (10,90 lbs.* )
Poids brut	6,02 kg (13,3 lbs.* )

Relevés de puissance nominale effectuels avec BW : <10 Hz à 22 kHz. Toutes les mesures de puissance effectuees à 120 V CA ou 240 V CA.

La puissance d'onde sinusoidale au régime permanent sous 2 ohms est limite en temps par disjoncteur et limitations secteur.

*Le poids net n'inclut pas le cordon d'alimentation.

Remarques :

Remarques :

Remarques :

Crest Audio · 5022 Hwy.493 North · Meridian, MS 39305 Phone: [phone] · Fax: [phone] · www.crestaudio.com
