Type de produit	Meuble de rangement mural
Marque	Minkels
Modèle	MA010008424
Hauteur réglable	De 623 mm à 2 069 mm
Largeur	Environ 600 mm
Profondeur	Environ 400 mm
Matériau	Acier laqué
Couleur	Orange (panneau) et blanc (parois)
Poids approximatif	35 kg
Fixation	Murale (vis et chevilles non fournies)
Type de porte	Panneau plein avec serrure à clé
Serrure	Clé fournie (pictogramme de clé rose)
Contenu de l'emballage	Panneaux, vis M5x10 (T25), notice d'assemblage
Outils nécessaires	Tournevis T25, clé dynamométrique (couple 1,9 Nm)
Capacité de charge	À déterminer selon configuration (consulter la notice)
Entretien	Nettoyer avec un chiffon doux et sec
Usage	Intérieur sec, température ambiante
Garantie	2 ans (sous réserve des conditions Legrand)
Fabricant	Minkels Nederland, Eisenhowerweg 12, 5460 AA Veghel, Pays-Bas

FOIRE AUX QUESTIONS - MA010008424 Minkels

Comment assembler le meuble MA010008424 ?

Suivez les étapes 1.1 à 1.7 de la notice. Utilisez la clé Torx T25 et serrez les vis M5x10 à un couple de 1,9 Nm (indiqué sur l'illustration).

Quelles sont les dimensions du meuble ?

La hauteur est réglable de 623 mm à 2 069 mm selon le modèle choisi. La largeur et la profondeur approximatives sont de 600 mm et 400 mm (vérifiez la fiche technique exacte).

Le meuble est-il livré avec les vis de fixation murale ?

Non, seules les vis d'assemblage du meuble (M5x10) sont fournies. Pour la fixation murale, procurez-vous des chevilles et vis adaptées à votre mur.

Puis-je peindre le meuble ?

Il est déconseillé de peindre les surfaces car cela pourrait altérer le mécanisme de la serrure et la garantie. Nettoyez avec un chiffon doux.

Comment nettoyer le meuble ?

Utilisez un chiffon doux et sec. Évitez les produits abrasifs ou solvants qui pourraient rayer ou décolorer la peinture laquée.

Quel est le poids maximum supporté par étagère ?

La capacité de charge dépend de la configuration et des fixations. Consultez le tableau de la notice pour les valeurs exactes selon la hauteur choisie.

La notice est-elle disponible en français ?

Oui, la notice originale est en français. Vous pouvez la télécharger gratuitement au format PDF sur notice-facile.com.

Que faire si une vis est manquante ?

Contactez le service client Minkels ([e-mail]) en indiquant la référence MA010008424 et la pièce manquante (M5x10 T25).

Puis-je installer le meuble dans une pièce humide ?

Non, ce meuble est conçu pour un usage en intérieur sec. L'humidité pourrait corroder l'acier et endommager la serrure.

Comment régler la hauteur du meuble ?

Suivez l'étape 1.2 de la notice qui indique les positions des trous H1 et H2. Le choix de la hauteur détermine le nombre de panneaux latéraux à utiliser.

MODE D'EMPLOI MA010008424 Minkels

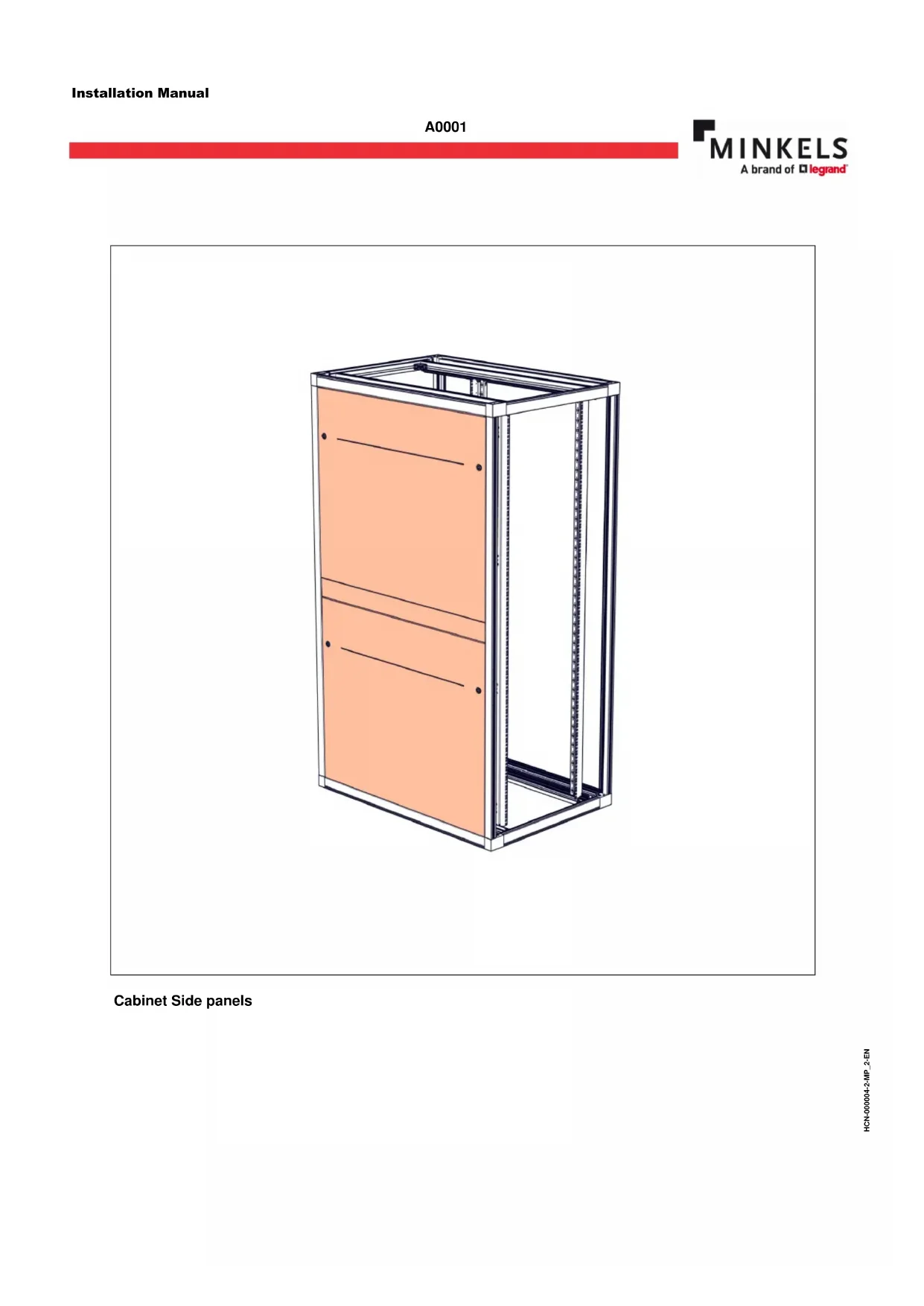

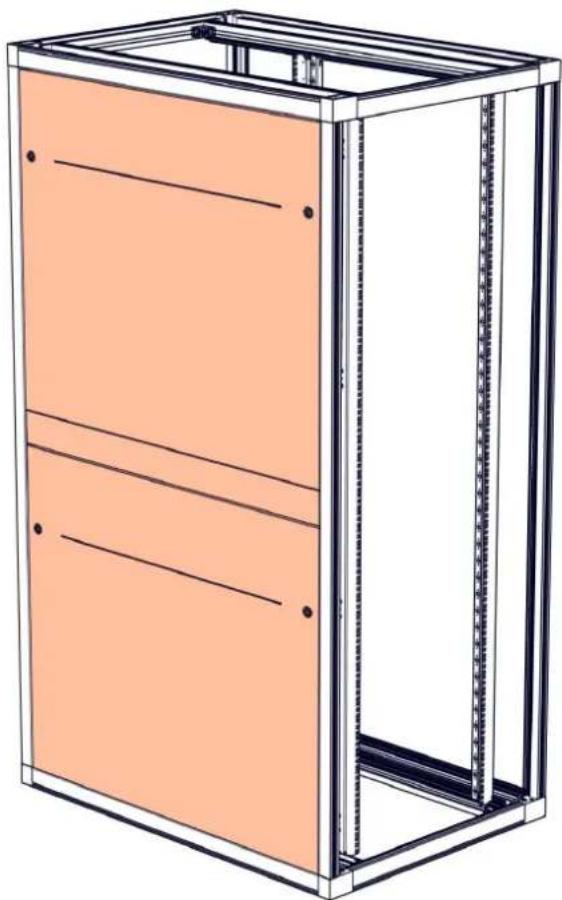

Technical line drawing of a cabinet frame with orange panel and white walls (no text or symbols)

Cabinet Side panels

Illustration of a screwdriver and a circular gear-like object with a star pattern (no text or symbols)

T25

Illustration of a pink key with a handle and loop (no text or symbols)

Components

1001P

1,9 Nm ±0,5

M5 × 10 (T25)

Simple 3D illustration of a diagonal orange line with no text or symbols

1005Q

1.1

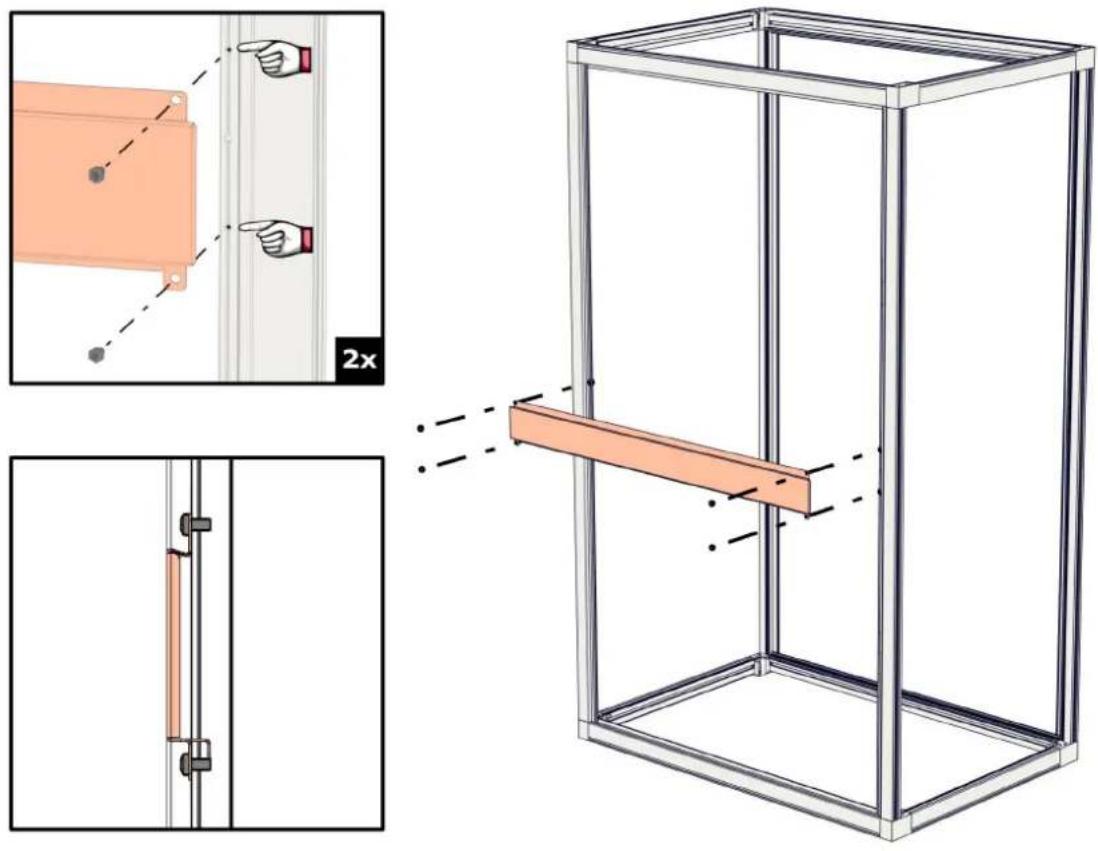

Technical diagram illustrating a 3D mechanical assembly with labeled components and directional arrows, including zoomed-in views and dimensioning.

M5 x 10 (T25)

1005Q

T25
N-000004-2:000859-4

1.2

REF_H [U]	H1	H2
20	623,3	-
24	756,65	-
29	478,84	1169,35
33	523,29	1302,7
38	623,3	1513,84
42	712,2	1691,64
47	767,76	1858,32
51	856,66	2036,12
52	867,78	2069,46

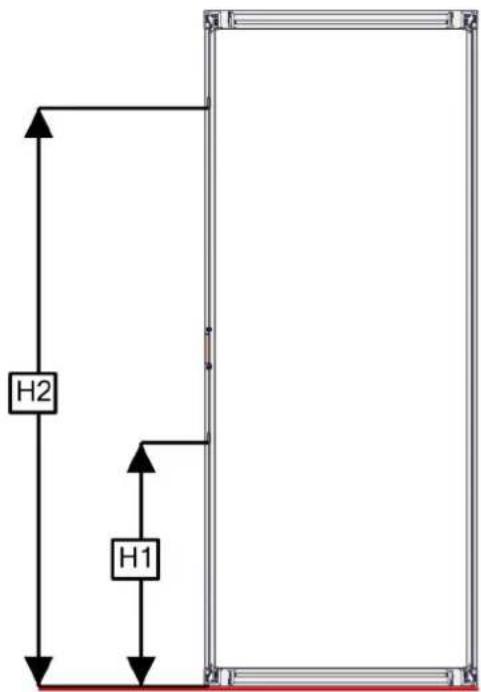

H2 H1

N-000004-2/000859-4

1.3

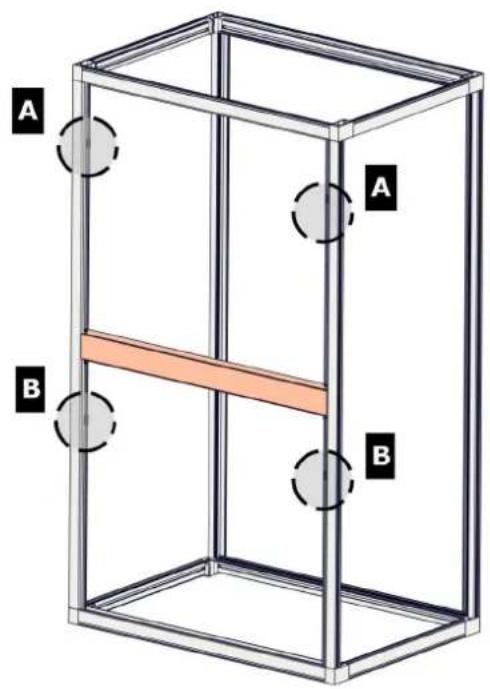

H2 A

A A B B

H1 B

N-000004-2:000859-4

1.4

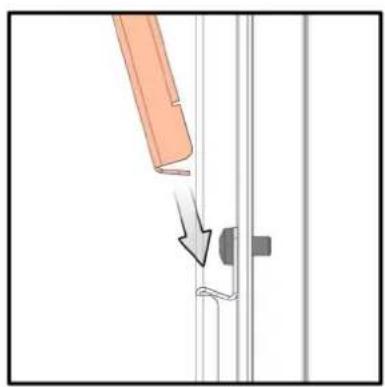

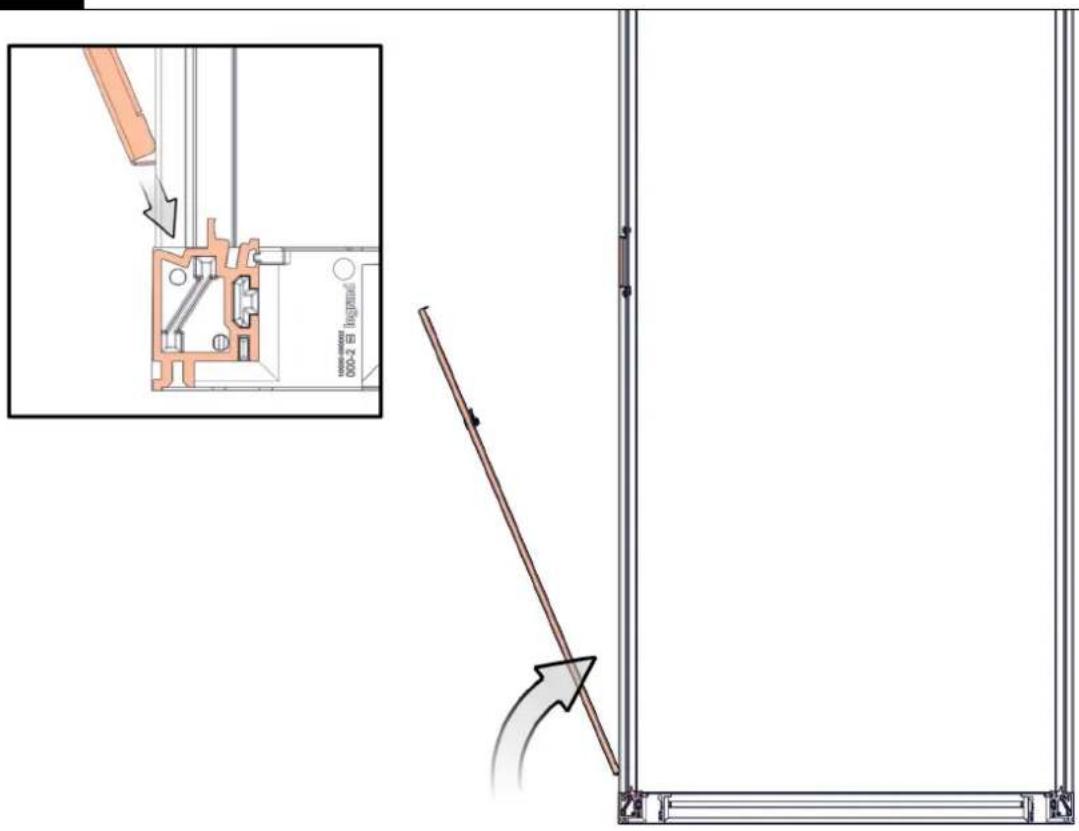

Technical diagram showing a mechanical assembly with an inset close-up of a component being inserted, and a directional arrow indicating motion or force.

N-000004-2:000859-4

1.5

Diagram showing a circular object with motion arrows inside a rectangular frame, no text or symbols present

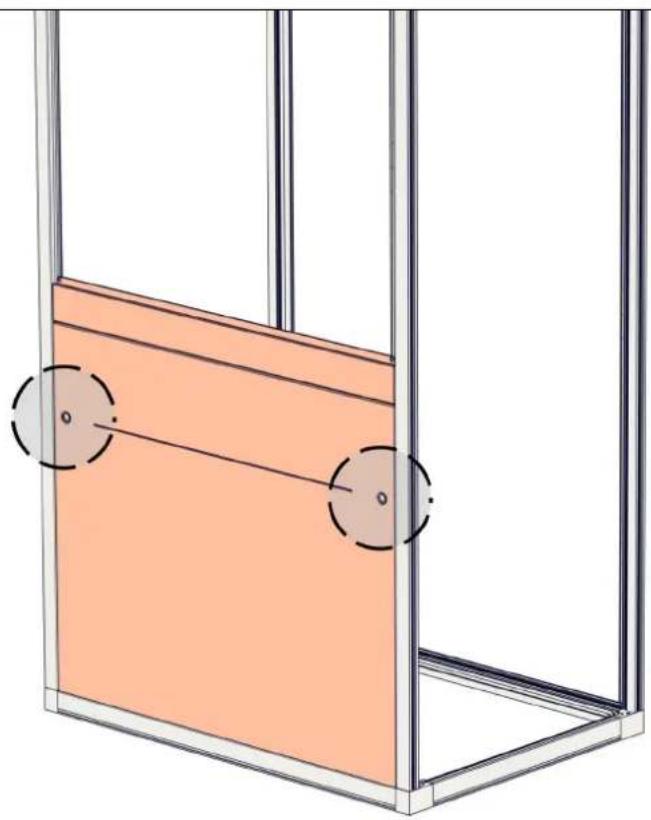

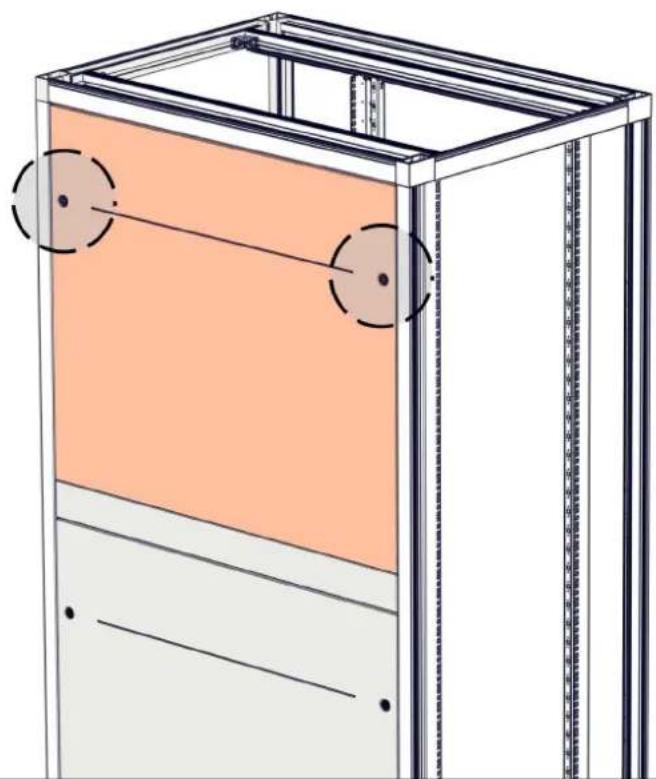

Technical diagram of a structural frame with two circular components and an orange panel, no text or symbols present.

Diagram showing a circular object with a curved arrow pointing downward, placed on an orange background with a white vertical bar on the right (no text or symbols)

N-000004-2:000859-4

1.6

Diagram showing a mechanical component with an arrow indicating motion or force, no text or symbols present

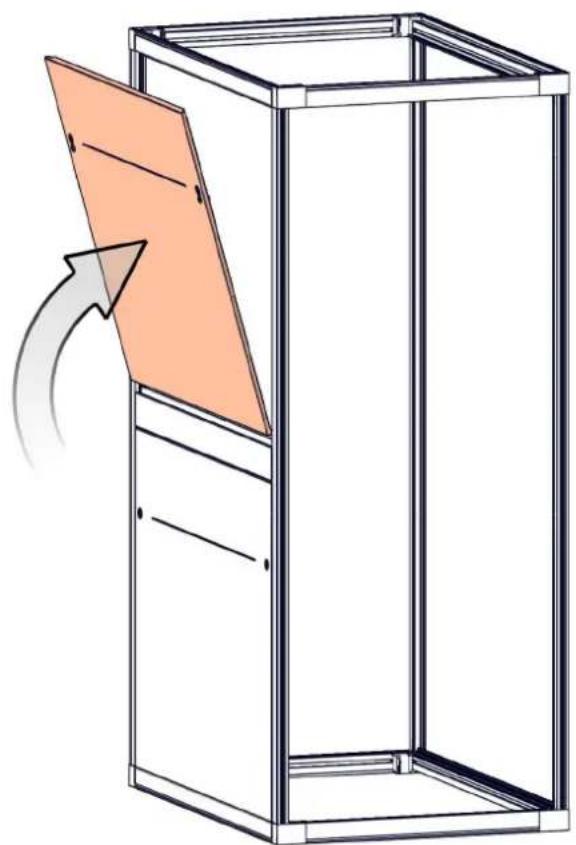

Line drawing of a cabinet with an open lid and directional arrow indicating rotation (no text or symbols)

1001P
N-000004-2/000859-4

1.7

Diagram showing a circular object with motion arrows inside a rectangular frame, no text or symbols present

Technical line drawing of a cabinet or enclosure with two circular components on one side (no text or symbols)

Diagram showing a circular object with a curved arrow pointing to it, placed on an orange background with a white vertical bar and label 'R' (no text or symbols on the object itself)

N-000004-2:000859-4
