Type de produit	Capteur de débit mécatronique
Marque	IFM
Modèle	SBT646
Usage prévu	Surveillance de liquides (eau, solutions avec glycol, huiles industrielles, lubrifiants)
Principe de mesure	Pression différentielle avec aimant permanent et cellule de mesure
Sortie analogique	4-20 mA, linéaire pour eau à 20 °C (4 mA = aucun débit, 20 mA = valeur finale de l'étendue de mesure)
Alimentation	24 V DC (selon EN 50178, TBTS/TBTP)
Raccord process	En ligne, sens du débit indiqué par une flèche
Distance minimale (matériaux ferromagnétiques)	≥ 30 mm
Distance minimale (champs magnétiques)	≥ 500 mm
Distance entre axes (montage côte à côte)	≥ 50 mm
Fixation	Platine de montage optionnelle avec trou taraudé M8 (profondeur 6 mm) sous l'appareil
Orientation recommandée (eau sale)	Horizontale, inclinaison max ±5° par rapport à l'axe horizontal
Orientation possible (fluide propre)	Horizontale ou verticale
Filtre recommandé (eau sale)	200 micromètres avant l'entrée
Entretien	Aucun entretien nécessaire
Réparations	Réparation uniquement par le fabricant
Élimination	Respecter les règlements nationaux pour l'élimination écologique
Sécurité	Haute pression ou fluides chauds : risque de blessure. Dépressuriser avant montage. Utiliser un capot protecteur.
Raccordement électrique	Code couleur selon DIN EN 60947-5-2 : BN (brun), WH (blanc), BU (bleu)
Homologations	Consulter le code QR sur l'appareil ou www.ifm.com

FOIRE AUX QUESTIONS - SBT646 IFM

Quel type de liquide puis-je surveiller avec le capteur IFM SBT646 ?

Le capteur est conçu pour surveiller des liquides comme l'eau, les solutions avec glycol, les huiles industrielles et les lubrifiants.

Comment fonctionne le capteur de débit SBT646 ?

Il utilise le principe de la pression différentielle avec un aimant permanent et une cellule de mesure pour enregistrer le débit volumique.

Quel est le type de sortie du SBT646 ?

La sortie est analogique 4-20 mA, linéaire pour de l'eau à 20 °C : 4 mA correspond à un débit nul, 20 mA à la valeur finale de l'étendue de mesure.

Quelle est l'alimentation électrique requise ?

L'appareil nécessite une alimentation 24 V DC selon EN 50178, TBTS/TBTP. Le raccordement doit être effectué par un électricien qualifié.

Quelles distances minimales dois-je respecter lors du montage ?

Respectez : ≥ 30 mm des matériaux ferromagnétiques, ≥ 500 mm des champs magnétiques constants ou alternatifs, et ≥ 50 mm entre les axes des capteurs montés côte à côte.

Le capteur peut-il être monté verticalement ?

Oui, pour les fluides propres, un montage en tube vertical est possible. Pour l'eau sale, le montage doit être horizontal avec une inclinaison max de ±5°.

Le capteur nécessite-t-il un entretien ?

Non, le SBT646 ne nécessite aucun entretien. En cas de panne, la réparation doit être effectuée uniquement par le fabricant.

Puis-je utiliser le capteur avec de l'eau sale ?

Oui, mais il est recommandé d'installer un filtre de 200 micromètres devant l'entrée et de respecter l'orientation horizontale avec une inclinaison maximale de ±5°.

Comment raccorder électriquement le capteur ?

Le schéma de branchement utilise le code couleur DIN EN 60947-5-2 : BN (brun), WH (blanc), BU (bleu). Mettez l'installation hors tension avant le raccordement.

Que faire en cas de dysfonctionnement ?

L'appareil ne peut être réparé que par le fabricant. Consultez les informations supplémentaires via le code QR sur l'appareil ou sur www.ifm.com.

MODE D'EMPLOI SBT646 IFM

Notice d'utilisation

Débitmètre mécatronique

SBTxxx

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Avertissements utilisés 3

2 Consignes de sécurité.... 4
3 Usage prévu 5
4 Fonctions 6

4.1 Sortie analogique 6

5 Montage 7

5.1 Raccord process.... 7
5.2 Perturbations.... 7
5.3 Accessoires de montage 8
5.4 Montage en cas d'eau sale 8

6 Raccordement électrique 9
7 Maintenance, réparation et élimination 10

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements utilisés

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

ATTENTION

Avertissement sur les dommages corporels

Danger de blessures légères, réversibles.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil surveille des liquides (eau, solutions avec glycol, huiles industrielles, lubrifiants).

Il détecte le débit volumique (débit/temps) et émet un signal analogique proportionnel à la valeur process.

INFORMATION IMPORTANTE

Congélation du fluide.

▷ Le capteur peut être endommagé.

Veillez à ce que le fluide contenu dans le capteur ne gèle pas pendant le fonctionnement et le transport.

4 Fonctions

L'appareil enregistre le débit selon le principe de la pression différentielle à l'aide d'un aimant permanent et d'une cellule de mesure.

4.1 Sortie analogique

Le signal analogique pour de l'eau est linéaire de 4 mA (= aucun débit) jusqu'à 20 mA (= valeur finale de l'étendue de mesure VEM).

Si la valeur mesurée est supérieure à la valeur finale de l'étendue de mesure, un signal de courant de > 20 mA est émis.

Fig. 1: Sortie analogique (eau 20 °C)

5 Montage

ATTENTION

Pendant le montage ou en cas de défaut (p.ex. boîtier cassé), une haute pression ou des fluides chauds peuvent s'échapper de l'installation.

Risque de blessure dû à la pression ou aux brûlures.
S'assurer que le circuit n'est pas sous pression avant d'effectuer des travaux de montage.
S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s'écouler à l'endroit du montage.
▶ Utiliser une protection adéquate (p.ex. capot protecteur) de manière à éviter que des fluides jaillissants ne puissent porter atteinte à la sécurité des personnes.

5.1 Raccord process

Eviter des différences de section importantes sur l'entrée.
▶ Installer l'appareil en ligne selon le sens du débit (flèche) et serrer aux méplats pour le serrage.

Ne serrer pas le boîtier dans un étau.

INOUT

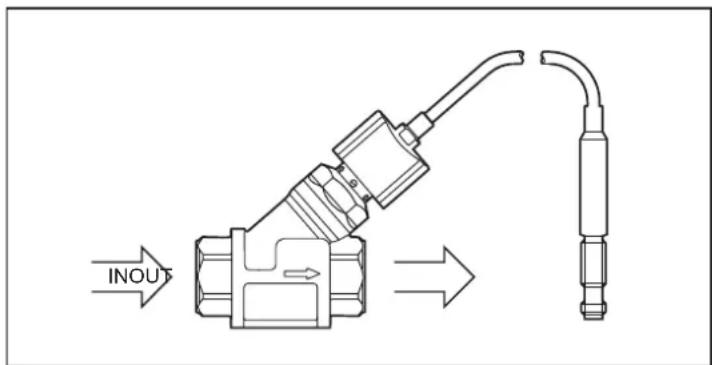

Fig. 2: Raccord process
IN : Entrée
OUT : Sortie

Des longueurs droites avant l'entrée ou après la sortie du capteur ne sont pas nécessaires.

Le capteur a la fonction d'un clapet antiretour.

5.2 Perturbations

▶ Respecter les distances minimales suivantes :

Distance entre le capteur et des matières ferromagnétiques ≥ 30 mm *
Distance entre le capteur et des champs constants / alternatifs ≥ 500 mm
Distance entre les axes des capteurs lors d'un montage côte à côte ≥ 50 mm

* Le tube peut se composer de matières ferromagnétiques.

5.3 Accessoires de montage

Si nécessaire, fixer l'appareil par le bas sur la platine de montage (non fournie) :

27 ①

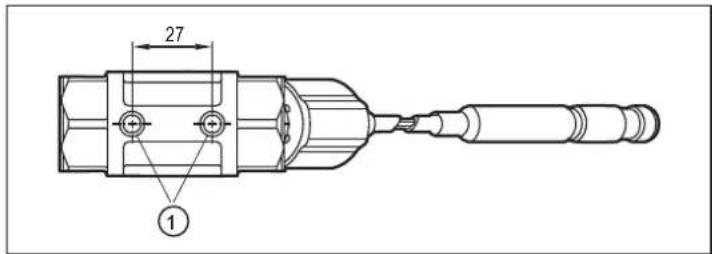

Fig. 3: Installation avec platine de montage

1 : Trou taraudé M8 (profondeur 6 mm) sur le dessous de l'appareil

Informations sur les accessoires disponibles sur www.ifm.com

5.4 Montage en cas d'eau sale

Insérer un filtre de 200 micromètres devant l'entrée (IN).
▶ Installer le capteur horizontalement.
▶ Respecter l'angle d'inclinaison vers l'axe horizontale :

±5° ±90°

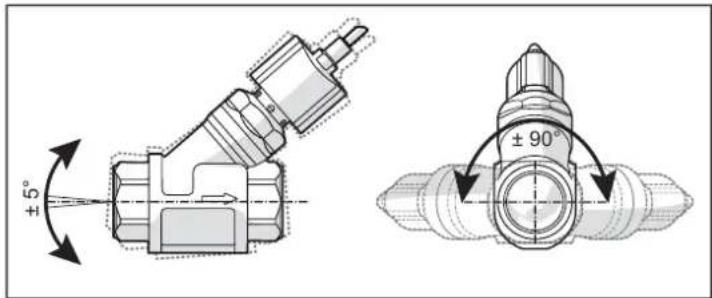

Fig. 4: Orientation en cas d'eau sale

En cas de fluide propre le montage dans les tubes verticaux est également possible.

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon EN 50178, TBTS, TBTP.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

Fig. 5: Schéma de branchement (code couleur selon la norme DIN EN60947-5-2)
BN : brun WH : blanc
BU : bleu

Informations sur les connecteurs femelles / mâles disponibles sur www.ifm.com.

7 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
