Type de produit	Caisson de basses (subwoofer)
Marque	Alpine
Modèle	RSW10D4
Taille du haut-parleur	10 pouces (25,4 cm)
Type de bobine	Double bobine mobile (Dual Voice Coil)
Impédance par bobine	4 Ω
Réponse en fréquence	25 Hz - 100 Hz
Puissance RMS recommandée	500 - 600 W
Puissance maximale	1 500 W crête
Sensibilité (1W/1m)	81 dB
Diamètre de la bobine	100 mm
Poids de l'aimant	10,4 oz (295 g)
Profondeur de montage	Profil bas (shallow)
Utilisation	Installation automobile (car audio)
Type d'enceinte recommandée	Caisson scellé ou bass-reflex
Matériau du cône	Non spécifié
Entretien	Nettoyer avec un chiffon doux et sec
Précautions de sécurité	Ne pas exposer à l'humidité, respecter les puissances nominales
Réparabilité	Pièces détachées disponibles auprès du fabricant

FOIRE AUX QUESTIONS - RSW10D4 ALPINE

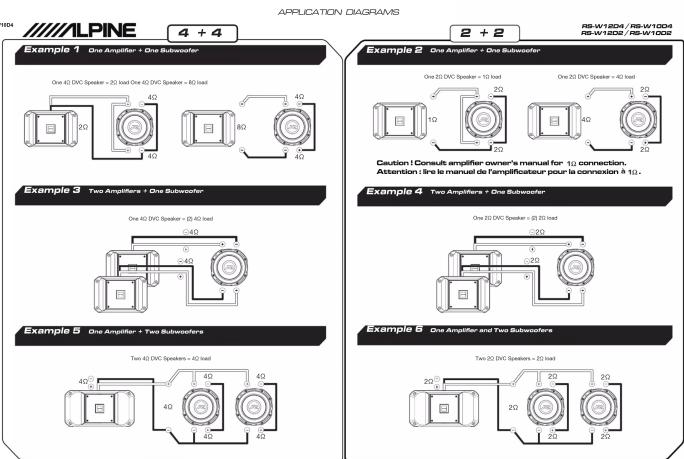

Comment câbler ce subwoofer en 2 Ω ou 8 Ω ?

Ce subwoofer possède deux bobines de 4 Ω chacune. Pour une impédance de 2 Ω, branchez les bobines en parallèle (borne + des deux bobines ensemble et borne - ensemble). Pour 8 Ω, branchez-les en série (borne + d'une bobine à la borne - de l'autre).

Quel type d'enceinte utiliser pour ce subwoofer ?

Le RSW10D4 peut être installé dans un caisson scellé ou bass-reflex. Le volume net recommandé est typiquement de 28 à 42 litres pour une réponse optimale. Consultez le guide d'application Alpine pour les volumes précis.

Quelle puissance d'amplificateur est recommandée ?

Alpine recommande une puissance RMS de 500 à 600 W. L'amplificateur doit pouvoir délivrer cette puissance sous l'impédance de charge choisie (2 Ω ou 8 Ω) sans distorsion.

Comment régler le filtre passe-bas ?

Réglez le filtre passe-bas de l'amplificateur entre 80 Hz et 100 Hz pour limiter les fréquences aiguës au subwoofer. Ajustez selon vos préférences et les caractéristiques des autres enceintes.

Puis-je utiliser ce subwoofer dans une enceinte ventilée (bass-reflex) ?

Oui, il est compatible avec un caisson bass-reflex. Veillez à respecter le volume net et le diamètre du port recommandés par Alpine pour éviter une dégradation du son ou des dommages.

Quelle est la profondeur de montage de ce subwoofer ?

Le RSW10D4 est un modèle à profil bas (shallow). Sa profondeur de montage est d'environ 70 à 80 mm, ce qui permet une installation dans des espaces restreints comme derrière les sièges.

Comment entretenir le subwoofer ?

Nettoyez régulièrement la grille et la membrane avec un chiffon doux et sec. Évitez les produits chimiques et l'eau. Vérifiez les connexions et les fixations pour éviter les vibrations.

Quels sont les risques d'une surpuissance ?

Une puissance excessive peut endommager la bobine mobile ou faire chauffer le subwoofer. Respectez toujours la puissance RMS maximale (600 W) et évitez l'écrêtage de l'amplificateur.

Comment vérifier l'impédance du subwoofer ?

Utilisez un multimètre en position ohmmètre sur les bornes. Chaque bobine doit afficher environ 3,6 Ω (valeur à froid). En parallèle, l'impédance totale sera d'environ 1,8 Ω ; en série, d'environ 7,2 Ω.

Ce subwoofer convient-il pour une utilisation en home cinéma ?

Bien que conçu pour l'automobile, il peut être utilisé en home cinéma avec un amplificateur adapté. Cependant, sa réponse en fréquence (25-100 Hz) est optimisée pour l'habitacle d'une voiture.

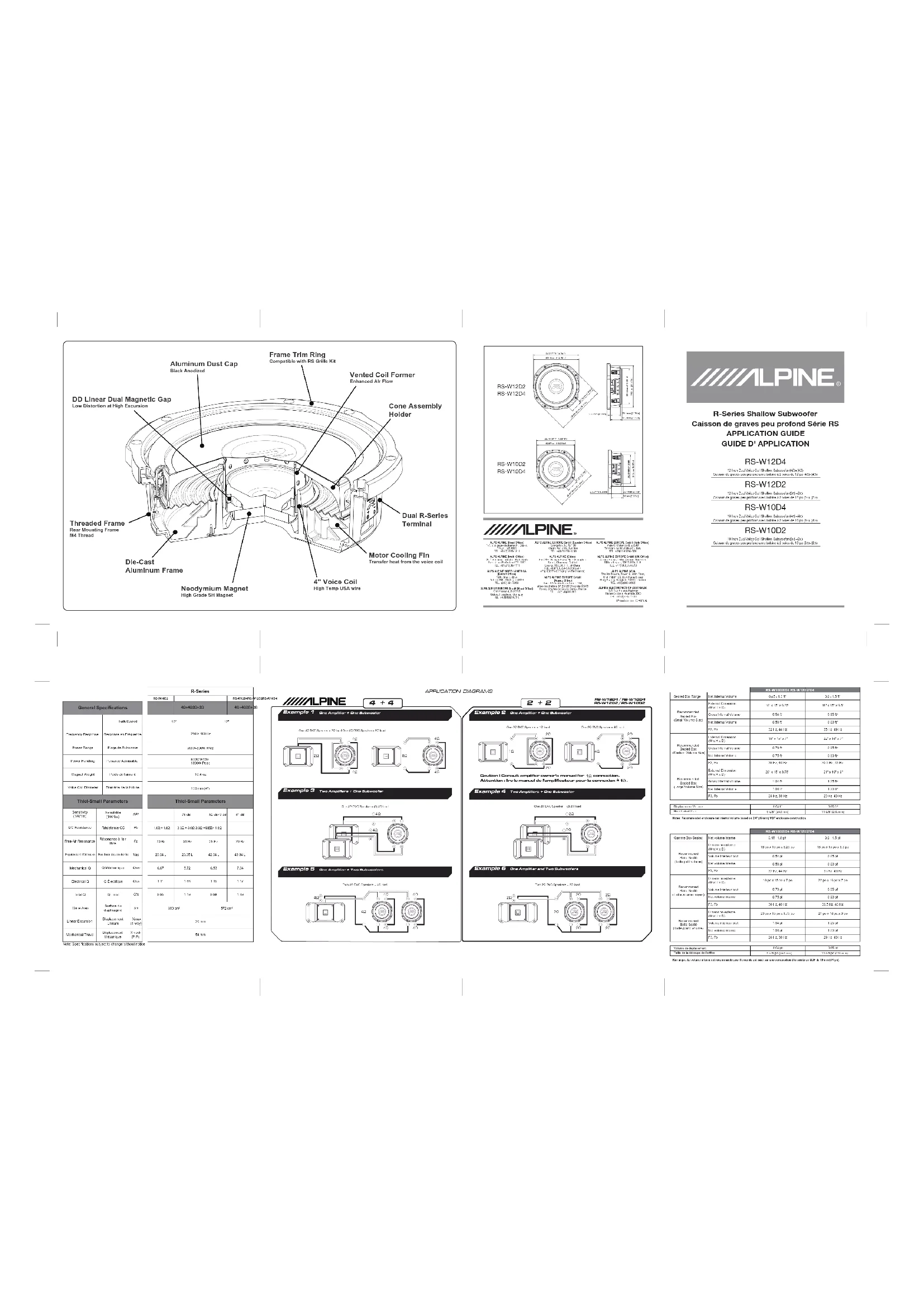

MODE D'EMPLOI RSW10D4 ALPINE

Caisson de graves peu profond Série RS

APPLICATION GUIDE

GUIDE D' APPLICATION

RS-W12D4

12 Inch Dual Voice Coil Shallow Subwoofer (H ^' )+(H ^' ) Caisson de graves peu profond avec bobine à 2 voies de 12 po (40)+(40)

RS-W12D2

12 Inch Dual Voice Coil Shallow Subwoofer (20)+(20) Caisson de graves peu profond avec bobine à 2 voies de 12 po (20)+(20)

RS-W10D4

10 Inch Dual Voice Coil Shallow Subwoofer (40)+(40) Caisson de graves peu profond avec bobine à 2 voies de 10 po (40)+(40)

RS-W10D2

10 Inch Dual Voice Coil Shallow Subwoofer (2Ω)+(2Ω) Caisson de graves peu profond avec bobine à 2 voies de 10 po (2Ω)+(2Ω)

General Specifications			R-Series
			RS-W1002			RS-W1205+0
	Talké/Swaled			4Q+4Q20+2D		4Q+4Q20+2D
			10"		12"
Frequency Response	Response en Frouquence		25Hz~100Hz
Power Range	Plage de Puissance		500W-600W RMS
Power Handling	Puissance Admissible		850W 950W/1500W Peak
Magnet Weight	Pulsie de l'airment		10.4 oz
Voice Coil Diameter	Diamètre de la boîne		100 mm (±7)
Thiel-Small Parameters			Thiel-Small Parameters
Sensitivity(1W/m)	Sensible(1W/m)	GPL		7ft dB	82 dB/79 dB	81 dB
DC Reinforcement	Raisistance CC	Rf	1.8D + 1.8D	3.6D + 3.6D 3.4D + 5dB@- 1.6D
Free Air Résistance	Résistance à l'air titre	Fa	30 Hz	31 Hz	28 Hz	29 Hz
Equivalent Stiffness	Retiquer Equivalents	Vis	20.54 L	23.35 L	42.04 L	43.84 L
Mechanical Q	Q Mechatique	Oms	6.67	5.72	6.53	7.04
Electrical Q	Q Electrique	Oet	1.11	1.66	1.15	1.17
Total Q	Q Total	Qfs	0.95	1.19	0.98	1.49
Corse Area	Surface du diagraphine	Sid	380 cm2		572 cm2
Linear Excursion	Déplacement Lineaire	Xmas(1-way)	20 mm
Mechanical Travel	Déplacement Mécanique	Xmas(9-P)	54 mm

Remarque: La volume interne net recommandé pour l'enceinte est basé sur une construction d'enceinte en MDF de 19 mm (3/4 po).
