Caractéristiques techniques	Caisson de basses ALPINE RSW12D2, 12 pouces, double bobine de 2 ohms, puissance maximale de 1200 watts, puissance RMS de 300 watts.
Utilisation	Conçu pour une utilisation dans des systèmes audio de voiture, idéal pour améliorer les basses et la qualité sonore globale.
Maintenance et réparation	Vérifier régulièrement les connexions électriques et l'état des câbles. Nettoyer le caisson pour éviter l'accumulation de poussière.
Sécurité	Ne pas exposer à l'humidité, éviter les surcharges électriques, installer dans un endroit bien ventilé pour éviter la surchauffe.
Informations générales	Dimensions compactes pour un montage facile, finition robuste, garantie du fabricant, compatibilité avec divers amplificateurs.

FOIRE AUX QUESTIONS - RSW12D2 ALPINE

Comment installer le caisson de basses ALPINE RSW12D2 dans ma voiture?

Pour installer le ALPINE RSW12D2, commencez par débrancher la batterie de la voiture. Ensuite, connectez le caisson à un amplificateur compatible en utilisant des câbles de haut-parleurs appropriés. Fixez le caisson dans le coffre ou dans un endroit sécurisé et reconnectez la batterie.

Quel type d'amplificateur est recommandé pour le ALPINE RSW12D2?

Il est recommandé d'utiliser un amplificateur capable de fournir entre 300 et 1200 watts RMS pour maximiser les performances du caisson ALPINE RSW12D2.

Pourquoi mon caisson de basses ALPINE RSW12D2 ne fonctionne-t-il pas?

Vérifiez d'abord les connexions électriques et assurez-vous que l'amplificateur est allumé. Assurez-vous également que les réglages de l'amplificateur sont corrects et que le caisson n'est pas en protection thermique.

Comment régler les niveaux de basses de mon ALPINE RSW12D2?

Utilisez les réglages de l'amplificateur pour ajuster le niveau de gain et les filtres de fréquence. Commencez avec un réglage moyen et ajustez selon vos préférences d'écoute.

Quelle est la taille de l'enceinte recommandée pour le ALPINE RSW12D2?

Pour le ALPINE RSW12D2, il est recommandé d'utiliser un caisson avec un volume de 30 à 40 litres pour de meilleures performances sonores.

Mon caisson émet des bruits étranges, que faire?

Des bruits étranges peuvent être causés par un câblage incorrect ou un problème avec l'amplificateur. Vérifiez toutes les connexions et assurez-vous qu'il n'y a pas de vibrations excessives. Si le problème persiste, consultez un professionnel.

Le ALPINE RSW12D2 est-il étanche?

Le ALPINE RSW12D2 n'est pas conçu pour être étanche. Évitez de l'exposer à l'humidité ou à l'eau pour garantir son bon fonctionnement et sa durabilité.

Comment nettoyer mon caisson de basses ALPINE RSW12D2?

Utilisez un chiffon doux et sec pour essuyer l'extérieur du caisson. Évitez les nettoyants abrasifs ou liquides qui pourraient endommager la finition.

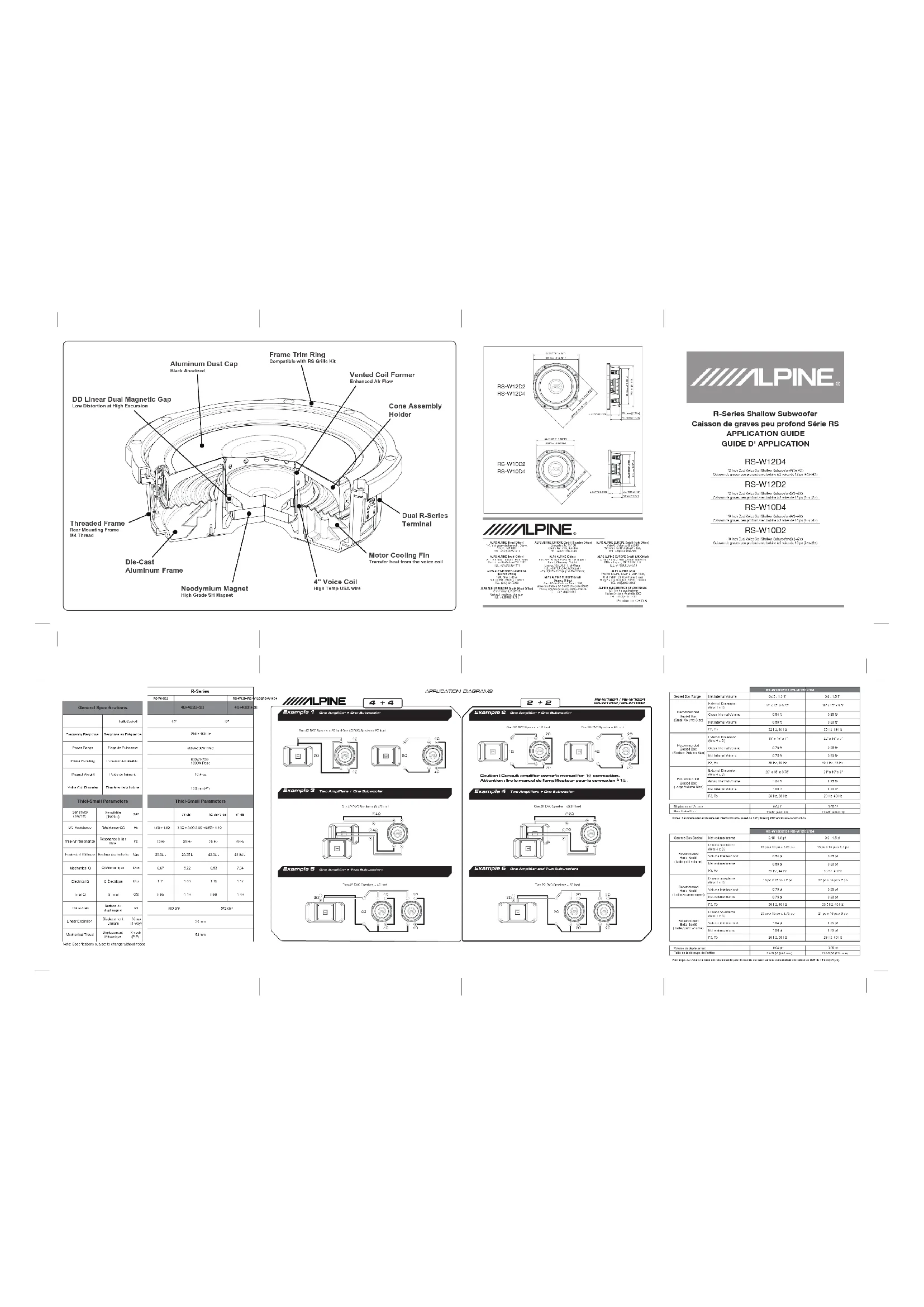

MODE D'EMPLOI RSW12D2 ALPINE

Caisson de graves peu profond Série RS

APPLICATION GUIDE

GUIDE D' APPLICATION

RS-W12D4

12 Inch Dual Voice Coil Shallow Subwoofer (4(2)+(4(2)) Caisson de graves peu profond avec bobine à 2 voies de 12 po (40)+(40)

RS-W12D2

12 Inch Dual Voice Coil Shallow Subwoofer (20)+(20) Caisson de graves peu profond avec bobine à 2 voies de 12 po (20)+(20)

RS-W10D4

10 Inch Dual Voice Coil Shallow Subwoofer (40)+(40) Caisson de graves peu profond avec bobine à 2 voies de 10 po (40)+(40)

RS-W10D2

10 Inch Dual Voice Coil Shallow Subwoofer (2Ω)+(2Ω) Caisson de graves peu profond avec bobine à 2 voies de 10 po (2Ω)+(2Ω)

General Specifications			R-Series
			RS-W1002			RS-W12045-6
	Talké/Swaled			4Q+4Q20->3Q		4Q+4Q20->3Q
			10"		12"
Frequency Response	Response en Frouquence		25Hz~100Hz
Power Range	Plage de Puissance		500V-600V RMS
Power Handling	Puissance Admissible		8500V 950V1500V Peak
Magnet Weight	Pulsie de l'airment		10.4 oz
Voice Coil Diameter	Diamètre de la boîne		100 mm (±7)
Thiel-Small Parameters			Thiel-Small Parameters
Sensitivity(1W/1m)	Sensible(1W/1m)	SPL		7h dB	82 dB/79 dB	81 dB
DC Reiniction	Raisance CC	Rf	1.80 + 1.80	3.60 + 3.60 3.40 + 5dB@- 1.80
Free Air Résistance	Résistance à l'an titre	Fa	30 Hz	31 Hz	28 Hz	29 Hz
Equivalent Stiffness	Retauer Equivalente	Vis	20.54 L	23.35 L	42.04 L	43.54 L
Mechanical Q	Q Mechanique	Oto	6.67	5.72	6.53	7.04
Electrical Q	Q Electrique	Oet	1.11	1.66	1.15	1.17
Total Q	Q Total	Gtr	0.95	1.19	0.98	1.49
Corse Area	Surface du diaphragme	Sid	380 cm2		572 cm2
Linear Excursion	Déplacement Lineaire	Xerox(1-way)	20 mm
Mechanical Travel	Déplacement Mechanique	Xerox(P-F)	54 mm

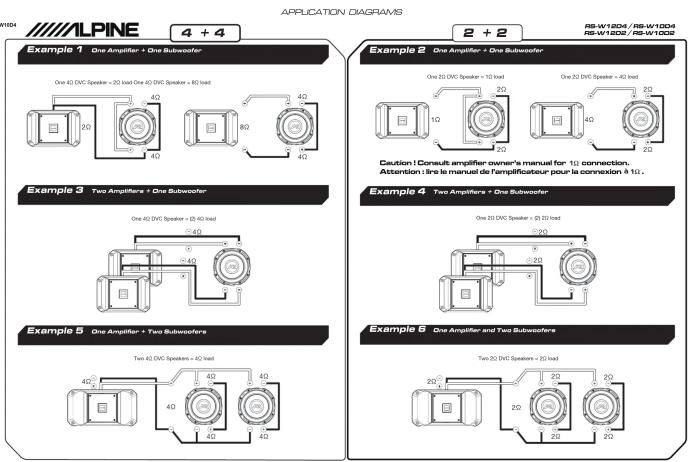

WISH ALPINE 4 + 4 APPLICATION DIAGRAMS Example 1 One Amplifier + One Subwoofer One 62 DVC Speaker = 30 load One 42 DVC Speaker = 80 load 40 40 80 40 Example 2 One Amplifier + One Subwoofer One 22 DVC Speaker = 10 load 10 20 One 22 DVC Speaker = 40 load 20 Caution Consult amplifier owner's manual for 10 connection. Attention I wire le manuel de l'empificiour pour la connexion à 10 + Example 3 Two Amplifiers + One Subwoofer One 42 DVC Speaker = 25-40 load 40 40 Example 4 Two Amplifiers + One Subwoofer One 22 DVC Speaker = 20 load 20 Example 5 One Amplifier + Two Subwoofer Four 40 DVC Speakers = 40 load 40 40 40 Example 6 One Amplifier and Two Subwoofer Four 20 DVC Speakers = 30 load 20 20 20 20

	RS-W02/024	RS-W12/024
Sealed Box Range	Net Internal Volume	0.45 - 1.0 °F	0.6 - 1.5 °F
Recommended Sealed Box (Small Volume Size)	External Dimension (X'x' x'')	16" x 15" x 6.25"	18" x 15" x 6.5"
	Gross Internal Volume	0.54 °F	0.65 °F
	Net Internal Volume	0.50 °F	0.60 °F
	F3, Fb	32 Hz, 44 Hz	35 Hz, 49 Hz
Recommended Sealed Box (Medium Volume Size)	External Dimension (X'x' x'')	18" x 10" x 4 °F	22" x 16" x 4 °F
	Gross Internal Volume	0.79 °F	0.95 °F
	Net Internal Volume	0.75 °F	0.90 °F
	F3, Fb	30 Hz, 40 Hz	30.5 Hz, 43 Hz
Recommended Sealed Box (Large Volume Size)	External Dimension (X'x' x'')	20" x 15" x 6.75"	21" x 16" x 4 °F
	Gross Internal Volume	1.04 °F	1.25 °F
	Net Internal Volume	1.00 °F	1.26 °F
	F3, Fb	28 Hz, 38 Hz	29 Hz, 40 Hz
Deployment Volume		0.04 °F	0.03 °F
Risk-Cubital Size		9.56" (243 mm)	11.56" (295 mm)

Remarque: La volume interne net recommandé pour l'enceinte est basé sur une construction d'enceinte en MDF de 19 mm (3/4 po).
