RSW12D4 - Caisson de basses ALPINE - Notice d'utilisation et mode d'emploi gratuit

Marque	Alpine
Modèle	RSW12D4
Type de produit	Caisson de basses peu profond (shallow) avec double bobine vocale
Diamètre du haut-parleur	12 pouces (305 mm)
Impédance des bobines	2 x 4 ohms (câblage possible en 8 Ω ou 2 Ω)
Puissance admissible (RMS)	600 W RMS
Puissance de crête	1800 W
Réponse en fréquence	29 Hz – 100 Hz
Sensibilité (1 W / 1 m)	82 dB
Fréquence de résonance (Fs)	31 Hz
Volume équivalent (Vas)	23,35 L
Facteur Q mécanique (Qms)	5,72
Facteur Q électrique (Qes)	1,66
Facteur Q total (Qts)	1,19
Excursion linéaire (Xmax)	20 mm
Excursion mécanique maximale (Xmech)	54 mm
Diamètre de la bobine vocale	100 mm (4 pouces)
Poids de l'aimant	10,4 oz (295 g)
Diamètre de découpe	295 mm (11,56 pouces)
Volume d'enceinte scellée recommandé (petit)	0,60 pi³ (17 L)
Volume d'enceinte scellée recommandé (moyen)	0,90 pi³ (25,5 L)
Volume d'enceinte scellée recommandé (grand)	1,26 pi³ (35,7 L)
Construction de l'enceinte	MDF 19 mm (3/4 po) recommandé
Nettoyage	Essuyer avec un chiffon sec et doux

FOIRE AUX QUESTIONS - RSW12D4 ALPINE

Comment câbler un seul caisson RSW12D4 avec un ampli ?

Vous pouvez câbler les deux bobines en série pour obtenir une charge de 8 Ω, ou en parallèle pour obtenir 2 Ω. Consultez le manuel de l'amplificateur pour la connexion à 1 Ω.

Quel type d'enceinte utiliser pour le RSW12D4 ?

Ce subwoofer est conçu pour une enceinte scellée. Alpine recommande trois volumes internes nets : 0,60 pi³, 0,90 pi³ ou 1,26 pi³, selon l'espace disponible et les préférences sonores.

Quelle est la puissance RMS maximale supportée ?

Le RSW12D4 peut supporter 600 W RMS en continu et 1800 W en crête.

Quelle est l'impédance des bobines vocales ?

Chaque bobine a une impédance de 4 Ω, ce qui permet un câblage en série (8 Ω) ou en parallèle (2 Ω).

Le RSW12D4 est-il adapté aux installations peu profondes ?

Oui, c'est un modèle shallow (peu profond) conçu pour les espaces restreints, avec une excursion linéaire de 20 mm.

Quelle est la réponse en fréquence du RSW12D4 ?

La réponse en fréquence est de 29 Hz à 100 Hz, idéale pour les graves profondes.

Comment entretenir mon caisson de basses ?

Nettoyez la surface avec un chiffon sec et doux. Évitez les produits chimiques et l'humidité.

Puis-je utiliser deux RSW12D4 avec un seul ampli ?

Oui, vous pouvez les câbler en série/parallèle pour obtenir une charge de 6 Ω (si chaque caisson est câblé en série à 8 Ω, puis les deux en parallèle donnent 4 Ω ? Consultez le schéma de câblage dans la notice.

Quel est le diamètre de découpe nécessaire ?

Le diamètre de découpe est de 295 mm (11,56 pouces).

Le caisson nécessite-t-il une période de rodage ?

Il est recommandé de faire fonctionner le subwoofer à faible volume pendant les premières heures pour assouplir la suspension.

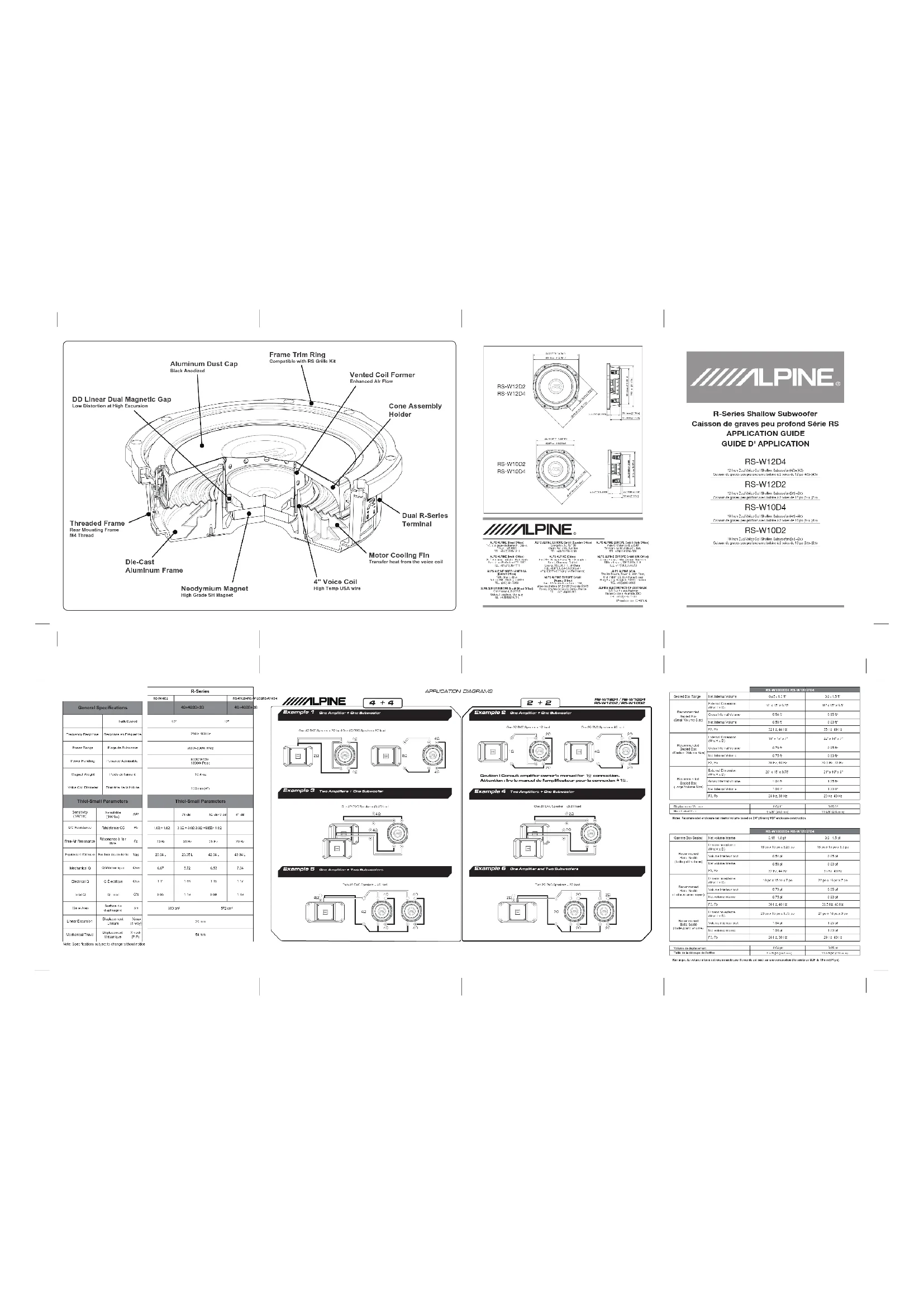

MODE D'EMPLOI RSW12D4 ALPINE

Caisson de graves peu profond Série RS

APPLICATION GUIDE

GUIDE D' APPLICATION

RS-W12D4

12 Inch Dual Voice Coil Shallow Subwoofer (4(2)+(4(2)) Caisson de graves peu profond avec bobine à 2 voies de 12 po (40)+(40)

RS-W12D2

12 Inch Dual Voice Coil Shallow Subwoofer (20)+(20) Caisson de graves peu profond avec bobine à 2 voies de 12 po (20)+(20)

RS-W10D4

10 Inch Dual Voice Coil Shallow Subwoofer (40)+(40) Caisson de graves peu profond avec bobine à 2 voies de 10 po (40)+(40)

RS-W10D2

10 Inch Dual Voice Coil Shallow Subwoofer (2Ω)+(2Ω) Caisson de graves peu profond avec bobine à 2 voies de 10 po (2Ω)+(2Ω)

			R-Series
			RS-W1002			RS-W1004-05
General Specifications				4D+4D2D+2D		4D+4D2D+2D
	Talké/Swaled		10"		12"
Frequency Response	Response en Fréquence		29Hz-100Hz
Power Range	Plage de Puissance		500W-400W RMS
Power Handling	Puissance Admissible		600W RMS/1800W Peak
Magnet Weight	Pulsé de l'aimant		10.4 uz
Voice Coil Diameter	Diamètre de la botaine		100 mm (4")
Thiel-Small Parameters			Thiel-Small Parameters
Sensitivity(1W/1Hz)	Sensibilité(1W/1Hz)	SPL		79 dB	82 dB/79 dB	81 dB
DC Resistance	Réaisance CC	Rf	1.80 x 1.80	3.60 x 3.60 3.60 x 1580D-1.80
Free Air Resonance	Résorance à l'air fibre	Fa	30 Hz	31 Hz	28 Hz	29 Hz
Equivalent Stiffness	Radueil équivalente	Vas	20.64 L	23.35 L	42.04 L	43.84 L
Mechanical Q	Q Mechanique	Oms	0.67	5.72	6.53	7.04
Electrical Q	Q Electrique	Oen	1.11	1.66	1.15	1.17
Total Q	Q Total	Qty	0.95	1.19	0.98	1.49
Core Area	Surface du diaphragme	Sd	360 cm2		572 cm2
Linear Excursion	DisplacementLineare	Xmas(1-esq)	20 mm
Mechanical Travel	DisplacementMaccarique	Xmach(P-Pr)	54 mm

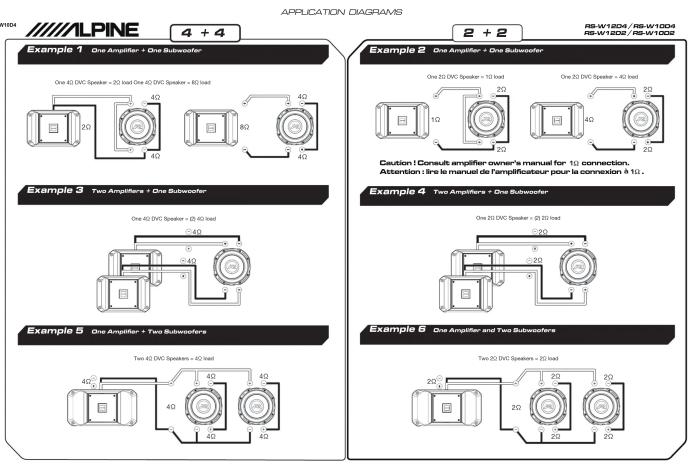

WIM ALPINE 4 + 4 APPLICATION DIAGRAMS 2 + 2 Example 1 One Amplifier + One Subwoofer One 4D DVC Speaker = 30 load One 4Q DVC Speaker = 60 load 40 80 40 Example 2 One Amplifier + One Subwoofer One 2D DVC Speaker = 10 load 20 One 2D DVC Speaker = 40 load 20 Caution | Consult amplifier owner's manual for 10 connection. Attention : lire le manuel de l'ampificateur pour la connexion à 10 . Example 3 Two Amplifiers + One Subwoofer One 4D DVC Speaker = 30 load 40 80 40 Example 4 Two Amplifiers + One Subwoofer One 2D DVC Speaker = 20 load 20 Example 5 One Amplifier + Two Subwoofer Two 4D DVC Speakers = 62 load 40 80 40 Example 6 One Amplifier and Two Subwoofer Two 5D DVC Speakers = 52 load 20 20 20

	RS-W02/024	RS-W12/024
Sealed Box Range	Net Internal Volume	0.45 - 1.0 °F	0.6 - 1.5 °F
Recommended Sealed Box (Small Volume Size)	External Dimension (X' in x'12)	16" + 15" x 6.25"	18" + 15" x 6.5"
	Gross Internal Volume	0.54 °F	0.65 °F
	Net Internal Volume	0.50 °F	0.60 °F
	F3, Fb	32 Hz, 44 Hz	35 Hz, 49 Hz
Recommended Sealed Box (Medium Volume Size)	External Dimension (X' in x'12)	18" + 10" x 4 °F	22" + 16" x 4 °F
	Gross Internal Volume	0.79 °F	0.95 °F
	Net Internal Volume	0.75 °F	0.90 °F
	F3, Fb	30 Hz, 40 Hz	30.5 Hz, 43 Hz
Recommended Sealed Box (Large Volume Size)	External Dimension (X' in x'12)	20" + 15" x 6.75"	21" + 16" x 4 °F
	Gross Internal Volume	1.04 °F	1.25 °F
	Net Internal Volume	1.00 °F	1.26 °F
	F3, Fb	28 Hz, 38 Hz	29 Hz, 40 Hz
Deployment Volume		0.04 °F	0.03 °F
Risk-Cubital Size		9.56" (243 mm)	11.56" (295 mm)

Remarque: La volume interne net recommandé pour l'enceinte est basé sur une construction d'enceinte en MDF de 19 mm (3/4 po).
