Type de produit	Caisson de basses (subwoofer)
Marque	Alpine
Modèle	RSW10D2
Dimensions du haut-parleur	10 pouces (25,4 cm)
Type de bobine	Double bobine (Dual Voice Coil)
Impédance	2 Ω + 2 Ω
Réponse en fréquence	25 Hz – 100 Hz
Puissance RMS	500 – 600 W
Puissance maximale	1500 W crête
Sensibilité (1W/1m)	82 dB
Diamètre de la bobine	100 mm
Poids de l'aimant	10,4 oz (295 g)
Résistance CC (par bobine)	1,8 Ω
Fréquence de résonance (Fs)	30 Hz
Volume d'air équivalent (Vas)	20,54 L
Q mécanique (Qms)	6,67
Q électrique (Qes)	1,11
Q total (Qts)	0,95
Surface du diaphragme (Sd)	380 cm²
Excursion linéaire (Xmax)	20 mm
Excursion mécanique (Xmech)	54 mm
Enceinte recommandée	Caisson scellé ou bass-reflex (volume net selon guide)
Entretien et nettoyage	Essuyer avec un chiffon doux sec. Ne pas utiliser de produits chimiques.
Sécurité	Utiliser avec un amplificateur adapté. Ne pas exposer à l'humidité.
Pièces détachées et réparabilité	Contacter le service après-vente Alpine pour toute réparation.
Informations générales	Caisson de graves peu profond de la série RS, conçu pour les installations discrètes.

FOIRE AUX QUESTIONS - RSW10D2 ALPINE

Comment brancher ce subwoofer en 2 ohms ou 4 ohms ?

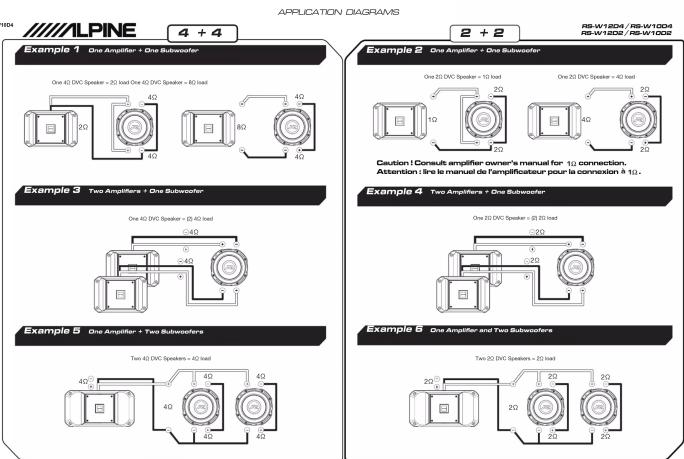

Ce subwoofer possède deux bobines de 2 ohms. Pour une charge de 2 ohms, branchez les bobines en parallèle (positif avec positif, négatif avec négatif). Pour une charge de 4 ohms, branchez-les en série (positif d'une bobine au négatif de l'autre, puis les bornes restantes à l'ampli).

Quelle puissance d'ampli recommandez-vous ?

Il est recommandé d'utiliser un ampli délivrant entre 500 et 600 watts RMS sous l'impédance de charge choisie pour exploiter pleinement le subwoofer sans risquer de l'endommager.

Quel volume d'enceinte pour ce subwoofer ?

Le volume net recommandé dépend du type d'enceinte. Pour une enceinte scellée, environ 20 litres. Pour une bass-reflex, le volume peut varier autour de 25 litres avec un évent accordé selon les paramètres Thiele-Small. Consultez le guide Alpine pour les dimensions précises.

Peut-on l'utiliser en caisson scellé ?

Oui, ce subwoofer fonctionne très bien en caisson scellé. Avec un Qts de 0,95, il est adapté à une charge scellée offrant une réponse linéaire et une bonne tenue en puissance.

Quelle est la profondeur de montage ?

Étant un modèle peu profond (shallow), la profondeur de montage est d'environ 75 mm (3 pouces), ce qui permet une installation dans des espaces restreints.

Puis-je le connecter à un ampli 1 ohm stable ?

Non, l'impédance minimale en configuration parallèle est de 1 ohm (deux bobines de 2 ohms en parallèle). Vérifiez que votre ampli est stable à 1 ohm pour cette utilisation, sinon utilisez un câblage en série pour obtenir 4 ohms.

Comment régler le filtre passe-bas ?

Réglez le filtre passe-bas de l'ampli entre 80 et 100 Hz pour limiter les hautes fréquences. La réponse du subwoofer s'étend jusqu'à 100 Hz, un réglage autour de 80 Hz assure une bonne intégration avec les haut-parleurs médiums.

Quelle est la garantie ?

Alpine offre généralement une garantie de 1 à 2 ans selon le pays. Consultez le certificat de garantie fourni avec le produit ou contactez le revendeur pour les conditions exactes.

Où trouver le manuel d'utilisation ?

Le manuel d'utilisation peut être téléchargé gratuitement au format PDF sur le site notice-facile.com ou sur le site officiel Alpine. Vous pouvez également le demander à votre revendeur.

Comment nettoyer le subwoofer ?

Pour nettoyer le subwoofer, utilisez un chiffon doux et sec. Évitez tout produit chimique ou liquide qui pourrait endommager la membrane ou les suspensions. Ne nettoyez pas la bobine ou l'aimant.

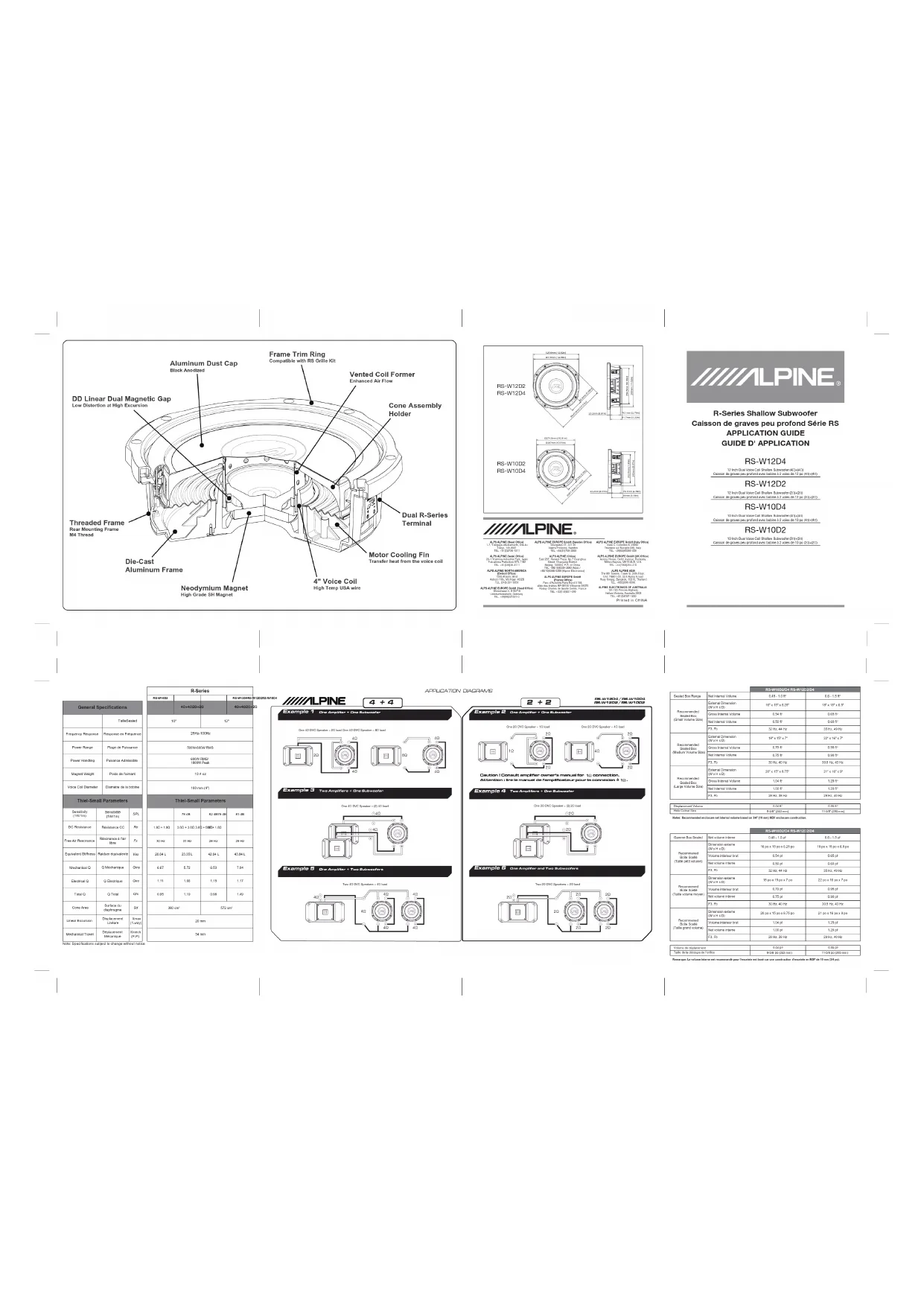

MODE D'EMPLOI RSW10D2 ALPINE

Caisson de graves peu profond Série RS

APPLICATION GUIDE

GUIDE D' APPLICATION

RS-W12D4

12 Inch Dual Voice Coil Shallow Subwoofer (H ^' )+(H ^' ) Caisson de graves peu profond avec bobine à 2 voies de 12 po (40)+(40)

RS-W12D2

12 Inch Dual Voice Coil Shallow Subwoofer (20)+(20) Caisson de graves peu profond avec bobine à 2 voies de 12 po (20)+(20)

RS-W10D4

10 Inch Dual Voice Coil Shallow Subwoofer (40)+(40) Caisson de graves peu profond avec bobine à 2 voies de 10 po (40)+(40)

RS-W10D2

10 Inch Dual Voice Coil Shallow Subwoofer (2Ω)+(2Ω) Caisson de graves peu profond avec bobine à 2 voies de 10 po (2Ω)+(2Ω)

General Specifications			R-Series
			RS-W1002			RS-W1205+0
	Talké/Swaled			4Q+4Q20+2D		4Q+4Q20+2D
			10"		12"
Frequency Response	Response en Frouquence		25Hz~100Hz
Power Range	Plage de Puissance		500W-600W RMS
Power Handling	Puissance Admissible		850W 950W/1500W Peak
Magnet Weight	Pulsie de l'airment		10.4 oz
Voice Coil Diameter	Diamètre de la boîne		100 mm (±7)
Thiel-Small Parameters			Thiel-Small Parameters
Sensitivity(1W/1m)	Sensible(1W/1m)	GPL		7ft dB	82 dB/79 dB	81 dB
DC Reinience	Raisance CC	Rt	1.80 + 1.80	3.60 + 3.60 3.40 + 5dB@-1.80
Free Air Résistance	Résistance à l'air titre	Fa	30 Hz	31 Hz	28 Hz	29 Hz
Equivalent Stiffness	Retiquer Equivalents	Vis	20.54 L	23.35 L	42.04 L	43.84 L
Mechanical Q	Q Mechatique	Oms	6.67	5.72	6.53	7.04
Electrical Q	Q Electrique	Oet	1.11	1.66	1.15	1.17
Total Q	Q Total	Qtr	0.95	1.19	0.98	1.49
Corse Area	Surface du diagraphine	Sid	380 cm2		572 cm2
Linear Excursion	Déplacement Lineaire	Xmas(1-way)	20 mm
Mechanical Travel	Déplacement Mécanique	Xmas(9-Pr)	54 mm

Remarque: La volume interne net recommandé pour l'enceinte est basé sur une construction d'enceinte en MDF de 19 mm (3/4 po).
