MODE D'EMPLOI Autocom ProXL MDX1600 BEHRINGER
Manuel d’utilisation
2.4 La section déesseur ........................................................... 7
2.5 La section limiteur de crêtes .......................................... 8
2.6 Les éléments du panneau arrière ................................. 8
3.5 Trigger, relation avec une piste rythmique ............... 9

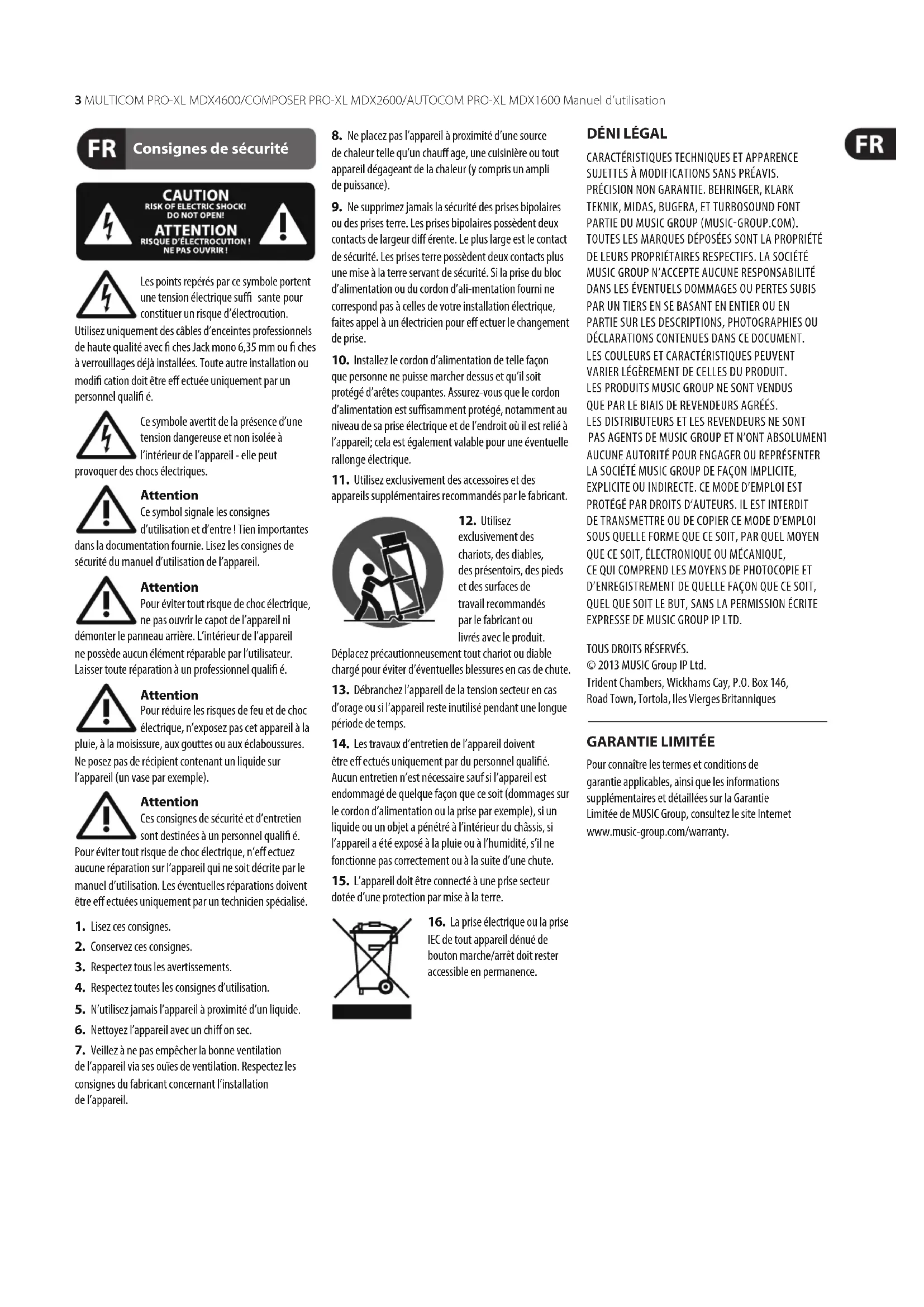

Les points repérés par ce symbole portent une tension électrique su sante pour constituer un risque d’électrocution. Utilisez uniquement des câbles d’enceintes professionnels de haute qualité avec ches Jack mono 6,35 mm ou ches à verrouillages déjà installées. Touteautre installation ou modi cation doit être e ectuée uniquement par un personnel quali é. Ce symbole avertit de la présence d’une tension dangereuse et non isolée à l’intérieur de l’appareil - elle peut provoquer des chocs électriques. Attention Ce symbol signale les consignes d’utilisation et d’entre ! Tien importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d’utilisation de l’appareil. Attention Pour éviter tout risque de choc électrique, ne pas ouvrir le capot de l’appareil ni démonter le panneau arrière. L’intérieur de l’appareil ne possède aucun élément réparable par l’utilisateur. Laissertoute réparation à un professionnel quali é. Attention Pour réduire les risques de feu et de choc électrique, n’exposez pas cet appareil à la pluie, à la moisissure, aux gouttes ou aux éclaboussures. Ne posez pas de récipient contenant un liquide sur l’appareil (un vase par exemple). Attention Ces consignes de sécurité et d’entretien sont destinées à un personnel quali é. Pouréviter tout risque de choc électrique, n’e ectuez aucune réparation sur l’appareil qui ne soit décrite par le manuel d’utilisation. Les éventuelles réparations doivent être e ectuées uniquement par un technicien spécialisé.
1. Lisez ces consignes.
2. Conservez ces consignes.
3. Respectez tous les avertissements.
4. Respectez toutes les consignes d’utilisation.
5. N’utilisez jamais l’appareil à proximité d’un liquide.
6. Nettoyez l’appareil avec un chi on sec.
7. Veillez à ne pas empêcher la bonne ventilation
de l’appareil via ses ouïes de ventilation. Respectezles consignes du fabricant concernant l’installation del’appareil.
8. Ne placez pas l’appareil à proximité d’une source
de chaleur telle qu’un chau age, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli depuissance).
9. Ne supprimez jamais la sécurité des prises bipolaires
ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur di érente. Leplus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d’alimentation ou du cordon d’ali-mentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un électricien pour e ectuer le changement de prise.
10. Installez le cordon d’alimentation de telle façon
que personne ne puisse marcher dessus et qu’il soit protégé d’arêtes coupantes. Assurez-vous que le cordon d’alimentation est sufsamment protégé, notamment au niveau de sa prise électrique et de l’endroit où il est relié à l’appareil; cela est également valable pour une éventuelle rallonge électrique.
11. Utilisez exclusivement des accessoires et des
appareils supplémentaires recommandés par lefabricant.
exclusivement des chariots, des diables, desprésentoirs, despieds et des surfaces de travail recommandés par le fabricant ou livrés avec le produit. Déplacezprécautionneusement tout chariot ou diable chargé pour éviter d’éventuelles blessures en cas dechute.
13. Débranchez l’appareil de la tension secteur en cas
d’orage ou si l’appareil reste inutilisé pendant une longue période de temps.
14. Les travaux d’entretien de l’appareil doivent
être e ectués uniquement par du personnel qualié. Aucunentretien n’est nécessaire sauf si l’appareil est endommagé de quelque façon que ce soit (dommagessur le cordon d’alimentation ou la prise par exemple), siun liquide ou un objet a pénétré à l’intérieur du châssis, si l’appareil a été exposé à la pluie ou à l’humidité, s’il ne fonctionne pas correctement ou à la suite d’une chute.
15. L’appareil doit être connecté à une prise secteur
dotée d’une protection par mise à la terre.
16. La prise électrique ou la prise
IEC de tout appareil dénué de bouton marche/arrêt doit rester accessible enpermanence.
Les nouveaux processeurs de dynamique de la série PRO-XL sont des compresseurs universels et puissants qui concentrent dans un châssis compact la plupart des fonctions et commandes nécessaires au traitement de la dynamique. Chaque canal dispose de son propre compresseur/limiteur, d’un expanseur/gate et d’un limiteur de crêtes (Peak Limiter). De quoi résoudre facilement n’importe quel problème de dynamique. Technologie pionnière BEHRINGER Les processeurs de dynamique de la série PRO-XL BEHRINGER possèdent une architecture nouvelle qui fait d’eux des équipements de grande classe. Par rapport aux modèles précédents, ces machines proposent des avancées sensibles telles que le déesseur permettant d’éliminer ecacement les sibilantes (COMPOSERPRO-XL), les acheurs à LED complets pour le réglage du niveau du déesseur et un enhancer débrayable. L’AUTOCOM PRO-XL dispose maintenant, outre l’enhancer, d’un déesseur débrayable et d’un limiteur de crêtes ayant déjà fait ses preuves sur le COMPOSERPRO. Le MULTICOM PRO-XL est reçoit quant à lui un expanseur/gate et un enhancer et possède une architecture revue et corrigée pour des caractéristiques sonoresaméliorées. Pour vous orir une sécurité d’utilisation totale, le processus de fabrication de nos produits compte parmi les plus exigents et se conforme à la norme de gestion industrielle ISO9000. VAD – Voice-Adaptive De-Esser Nous avons intégré un circuit déesseur aux nouveaux COMPOSER PRO-XL et AUTOCOM PRO-XL. Il est conçu spécialement pour le traitement des hautes fréquences sensibles telles que les sibilantes des prises de voix qui atteignent souvent des niveaux très élevés et rendent le signal inutilement dur. Le déesseur réagit aux plages de fréquences des sibilantes et limite le niveau de l’ensemble du signal lorsque ce dernier présente une énergie trop importante dans les plages de fréquences en question. Contrairement à un égaliseur, la bande passante du signal ne soure pas de ce traitement. L’intelligibilité des voix reste parfaite sur les passages faibles et on peut même accentuer les aigus avec un bon égaliseur. Le son est alors transparent et frais et le déesseur empêche les sibilantes de se faire trop présentes. IDE – Interactive Dynamic Enhancer L’eet secondaire le plus connu engendré par un compresseur est la perte de brillance constatée lorsqu’on compresse des signaux complexes (un mixage complet par exemple). Le signal des instruments graves possède en général une énergie supérieure aux autres et conduit le compresseur à réduire le niveau d’ensemble. Le niveau des instruments dont le signal se situe dans le haut du spectre est donc lui aussi amoindri. Le résultat est un son trop dense. L’enhancer dynamique apporte la solution à ce problème puisqu’il permet de compenser de façon ciblée les pertes d’aigus lors de la compression. L’enhancerétant en mesure d’analyser le taux de compression, l’image sonore n’est pas modiée tant qu’aucune compression n’est appliquée. Même lors du traitement de mixages complexes, on ne peut déplorer aucune perte d’aigus. ATS – Circuit Authentic Tube Simulation Le son chaud, vivant et transparent des lampes reste très recherché. Noussommes ers de vous proposer le COMPOSER PRO-XL et son circuit high-tech destiné à reproduire le son authentique des tubes sans en présenter les désavantages. Grâce aux semi-conducteurs, on évite les inconvénients et les travaux d’entretien de la machine engendrés entre autres par le vieillissement des lampes et les surchaues. En deux mots, le son à lampes sans désagréments ! IKA – Compresseur Interactive Knee Adaptation Notre célèbre circuit IKA (Interactive Knee Adaptation) combine avec succès le concept de compression « Hard Knee » avec la caractéristique « Soft Knee ». Ce procédé dépendant du type de signal permet de densier le signal de façon musicale et « inaudible » mais aussi de réaliser des traitements créatifs. IRC – Expanseur Interactive Ratio Control L’un des problèmes de fond dans l’utilisation d’un compresseur est la mise en avant, plus ou moins prononcée selon l’intensité de la compression, des bruits résiduels du signal lors des passages les plus faibles. Pour résoudre ce problème, on utilise en général un expanseur ou un gate. Ils réduisent ou suppriment les bruits résiduels lors des pauses du signal. Les processeurs de dynamique de la série PRO-XL embarquent un expanseur IRC (Interactive Ratio Control) dont le ratio est réglé automatiquement en fonction du signal. Le résultat est un expanseur rapide et facile à régler ne faisant pas disparaître les portions de signal faibles (par exemple le début et la n des mots d’une prise de voix). La section expanseur/gate des COMPOSER PRO-XL MDX2600, AUTOCOM PRO-XL MDX1600 et MULTICOM PRO-XL MDX4600 peut être utilisée de manière indépendante grâce au nouveau circuit IRC pour supprimer les bruits résiduels et bénécier de possibilités quasiment illimitées. IGC – Limiteur de crêtes Interactive Gain Control Une autre particularité des processeurs de dynamique BEHRINGER est le limiteur IGC (Interactive Gain Control), un mélange intelligent de clipper et de limiteur. Au delà d’un seuil réglable, le limiteur de crêtes entre en fonction et limite le signal de façon radicale (clipper). Lorsque le seuil est dépassé plus de quelques millisecondes, le circuit IGC entre automatiquement en service et réduit le niveau du signal pour éviter que des distorsions audibles n’apparaissent (limiteur). Dèsque le signal repasse sous le seuil, le niveau du signal revient à sa valeur originelle au bout d’environ une seconde. Le circuit IRC s’avère très précieux autant en sonorisation pour la protection des enceintes ou dans un environnement numérique où tout dépassement du niveau maximum engendre des distorsions très désagréables. Relais L’architecture du COMPOSER PRO-XL intègre des relais qui mettent automatiquement l’appareil en mode bypass en cas de coupure de la tension secteur. Ces relais permettent aussi de retarder l’allumage pour supprimer tout bruit de mise sous tension.5 MULTICOM PRO-XL MDX4600/COMPOSER PRO-XL MDX2600/AUTOCOM PRO-XL MDX1600 Manuel d’utilisation Entrées et sorties symétriques Les processeurs de dynamique de la série PRO-XL BEHRINGER possèdent des entrées et sorties à symétrie électronique. La fonction automatique servo reconnaît les liaisons asymétriques et adapte le niveau nominal en interne an qu’il n’y ait pas de diérence de niveau entre les entrées et sorties (correction de 6 dB). ◊ Le présent manuel d’utilisation est destiné à vous familiariser avec les commandes de l’appareil pour que vous puissiez en appréhender toutes les fonctions. Après l’avoir lu, archivez-le afin de pouvoir le consulter ultérieurement.
1.1 Avant de commencer
Les COMPOSER PRO-XL, AUTOCOM PRO-XL et MULTICOM PRO-XL ont été emballés avec le plus grand soin dans nos usines pour leur garantir un transport en toute sécurité. Cependant, si l’emballage vous parvient endommagé, vériez que l’appareil ne présente aucun signe extérieur de dégâts. ◊ En cas de dommages, ne nous renvoyez pas l’appareil, mais informez-en votre détaillant et la société de transport sans quoi vous perdriez tout droit aux prestations de garantie.
1.1.2 Mise en service
Assurez-vous que la circulation d’air autour de l’appareil est susante et ne le posez pas à proximité d’un radiateur pour lui éviter tout problème de surchaue. ◊ Avant de raccorder l’appareil au secteur, assurez-vous qu’il est réglé sur la tension adéquate : Le porte fusible au dessus de l’embase IEC présente trois marques triangulaires. Deux d’entre elles se font face. L’appareil est réglé sur le voltage inscrit prés de ces deux marques. Le voltage peut être modié en faisant pivoter le porte fusible de 180°. Attention, ce dernier point n’est pas valable pour les modèles d’exportation conçus, par exemple, pour un voltage de 115 V. ◊ Si vous modifiez le réglage de la tension secteur sur l’appareil, n’oubliez pas de changer de fusible en respectant la valeur indiquée au chapitre « Caractéristiques Techniques ». ◊ Si le fusible grille, remplacez-le par un fusible de valeur adaptée à votre tension secteur (voir chapitre « Caractéristiques Techniques »). On raccorde l’appareil à la tension secteur via le cordon d’alimentation fourni conforme aux normes de sécurité en vigueur. ◊ Assurez-vous que tous vos appareils sont équipés d’une prise terre. Pour votre propre sécurité, nous vous recommandons de ne jamais supprimer ou rendre inopérante la mise à la terre aussi bien du câble d’alimentation que de l’appareil.
Veuillez prendre le temps de nous renvoyer la carte de garantie dûment remplie dans les 14 jours suivant la date d’achat sans quoi vous perdriez tout droit aux prestations de garantie. Ou alors, enregistrez votre équipement en ligne sur le behringer.com.
Ce manuel vous fournit une vue d’ensemble des commandes et connexions de l’appareil ainsi des exemples d’application. An que vous compreniez rapidement les enchaînements logiques, nous avons regroupé les diérents éléments selon leur fonction. Si vous avez besoin de plus de détails sur un thème précis, consulteznotre site behringer.com.
2. Commandes et Connexions

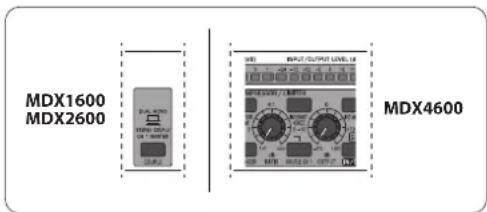

Dans ce chapitre, nous décrivons les diérents éléments de votre processeur de dynamique. Toutes les commandes et tous les connecteurs y sont passés en revue et sont accompagnés de conseils pratiques. Les COMPOSER PRO-XL et AUTOCOM PRO-XL possèdent deux canaux identiques et le MULTICOM PRO-XL quatre. MDX1600MDX2600MDX4600Fig. 2.1 : Coupler deux canaux avec la touche COUPLE (1) Lorsque la touche COUPLE est enfoncée, les deux canaux sont appairés. Les commandes du canal 1 contrôlent alors le couple de canaux et le signal de commande résulte de l’énergie des deux chaînes latérales (somme stéréo réelle). Lorsque la touche COUPLE est enfoncée, toutes les commandes du canal 2 sont hors service hormis les touches IN/OUT, SCEXT, SC MON, LOCONTOUR, TUBE, DE-ESSER, MALE, ENHANCER et I/O-METER et les potentiomètres OUTPUT, DE-ESSER LEVEL et ENHANCER LEVEL. Sur le MDX4600, le canal 3 en mode couple commande asservit le canal 4.
2.1 La section expanseur/gate
(3) (2) (5) (4) Fig. 2.2 : Commandes de la section expanseur/gate (2) Le potentiomètre TRIGGER de la section expanseur/gate détermine le niveau seuil sous lequel la section commence son travail. Les signaux dont le niveau est inférieur à cette valeur seuil sont aaiblis. La plage de réglage s’étend de OFF à +10 dB. (3) Lorsqu’un signal est sous la valeur seuil, la LED rouge s’allume. Lorsque le niveau du signal est supérieur à la valeur seuil, la LED verte s’allume. (4) Pour adapter de façon optimale l’expanseur/gate au signal, la touche RELEASE permet de choisir un temps de rétablissement rapide ou lent. Surles signaux percussifs comportant peu ou pas de reverb, on choisit en général un temps de rétablissement court (touche relâchée). Pour les signaux possédant des notes tenues ou beaucoup de reverb, on choisit généralement un temps de rétablissement long (touche enfoncée). (5) La touche GATE permet de choisir entre un traitement de type expanseur (touche relâchée) ou gate (touche enfoncée). La fonction gate coupe de façon abrupte les signaux dès qu’ils passent sous la valeur seuil. Conseils d’utilisation On utilise un expanseur pour accroître la plage dynamique vers le bas. Celasignie que les signaux sont débarrassés de leur bruit résiduel par la réduction du niveau de ce dernier.6 MULTICOM PRO-XL MDX4600/COMPOSER PRO-XL MDX2600/AUTOCOM PRO-XL MDX1600 Manuel d’utilisation Pour régler l’expanseur, commencez par mettre le potentiomètre TRIGGER en butée gauche puis ouvrez-le lentement jusqu’à ce que les LED indiquent une réduction de niveau. Le plus simple est de choisir une musique comportant des silences et des passages faibles an de constater si les attaques et ns de notes sont coupées par l’expanseur. Si c’est le cas, modiez le temps de rétablissement ou réduisez la valeur du seuil. Le gate fonctionne de la même façon à la diérence que la réduction de niveau est plus importante qu’avec l’expanseur. Lorsque le niveau du signal passe sous le seuil, le signal est complètement supprimé. Le cas classique d’utilisation d’un gate est l’isolement de chaque signal lorsqu’on réalise une prise de son avec plusieurs micros. Un gate est quasiment obligatoire tout particulièrement pour l’enregistrement d’une batterie complète an que chaque piste soit débarrassée de la diaphonie venant des autres éléments de la batterie (supprimer les cymbales des pistes de tom par exemple). Nous vous conseillons d’utiliser les caractéristiques de directivité des micros pour préparer le travail de séparation des sources le mieux possible. Le résultat sera optimal en ajoutant un gate bien réglé. Le circuit IRC rend le réglage du gate et de l’expanseur extrêmement agréable et simple. Malgré tout, nous vous conseillons de faire des essais notamment en faisant varier les paramètres Release et Trigger.
2.2 La section compresseur

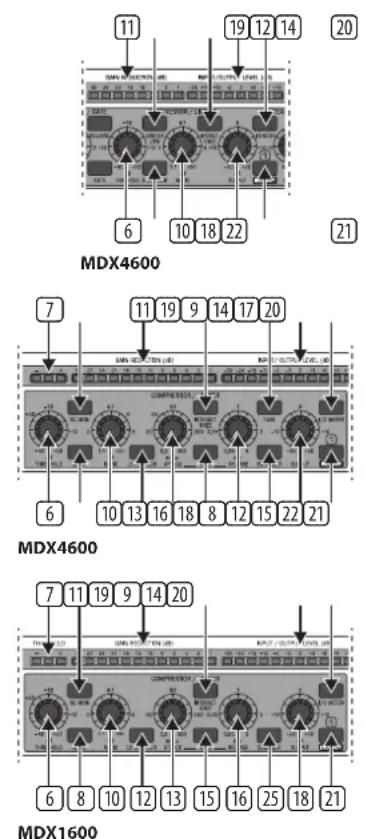

(11) (7) (7) (11) (19)(9) (14) (20) (11) (19)(9) (14) (17) (20) (6) (6) (6) (10) (13) (16) (18)(8) (12) (15) (25) (21) (10) (13) (16) (18)(8) (12) (15) (22) (21) (10) (18)(22) (21) (19)(12) (14) (20) MDX4600MDX4600MDX1600Fig. 2.3 : Commandes de la section compresseur (6) On règle le seuil à partir duquel le compresseur entre en fonction avec le potentiomètre THRESHOLD dont la plage de réglage s’étend de -40 à +20 dB. (7) Les trois LED (AUTOCOM PRO-XL et COMPOSERPRO-XL uniquement) indiquent si le niveau du signal est au-dessus ou au-dessous du seuil. La LED jaune centrale représente la zone de traitement IKA-Soft Knee (ne s’allume que lorsque le circuit IKA est actif). (8) Lorsque la touche SC EXT est enfoncée, la relation entre l’entrée audio et les commandes du compresseur est interrompue et on peut relier un signal de commande aux connecteurs SC RETURN. Le traitement de la dynamique du signal aux entrées audio est alors assujetti au signal de commande. Ainsi,onpeut par exemple limiter le travail du compresseur à une certaine plage de fréquences en câblant un égaliseur aux sorties SC SEND et aux entrées SC RETURN. Pour plus de détails concernant cette application particulière, consultez le chapitre 3. EXEMPLES concernant LA CHAÎNE LATeRALE. Onretrouve cette fonction sur les AUTOCOM PRO-XL et COMPOSERPRO-XL. (9) La touche SC MON établit une liaison entre le signal à l’entrée de la chaîne latérale (Side Chain) et la sortie audio tout en coupant le signal de l’entrée audio. Cela permet d’écouter le signal de la chaîne latérale traité par exemple par un égaliseur câblé dans le Side Chain. La fonction SC MONITOR permet donc de faciliter le réglage du processeur câblé dans la chaîne latérale. ◊ Lorsque la touche SC MONITOR est enfoncée, seul le signal de commande est présent aux sorties audio ! Cela vous est signalé par le clignotement de la LED de la touche. (10) Le potentiomètre RATIO dénit le rapport entre le niveau du signal entrant et celui du signal en sortie dès que le signal dépasse le seuil de plus de 10 dB. La compression commence plus tôt, le circuit IKA assurant une compression souple et inaudible. C’est pourquoi la valeur du ratio n’est atteinte qu’à partir de 10 dB au-dessus du seuil. On détermine le ratio entre 1:1 (pas de compression) et ∞:1 (limiteur). (11) L’acheur à LED 12 segments GAIN REDUCTION (8 segments sur le MDX4600) indique la réduction de niveau opérée par la compression entre 1et 30 dB. (12) La touche LO CONTOUR active le ltre passe-haut de la chaîne latérale et empêche « le pompage » engendré par le compresseur du fait de l’énergie concentrée dans les basses fréquences du signal. (13) Le potentiomètre ATTACK dénit le temps de réaction du compresseur une fois le seuil dépassé (MDX1600 et MDX2600 uniquement). La plage de réglage s’étend de 0,3 à 300 millisecondes. (14) Lorsque la touche INTERACTIVE KNEE est enfoncée, la caractéristique de la compression passe de « Hard Knee » à IKA. Dans ce cas, lorsque le niveau du signal entrant dépasse la valeur seuil de moins de 10 dB, la compression appliquée est de type « Soft Knee ». Lorsque le signal dépasse le seuil de plus de 10 dB, la caractéristique de la compression est alors de type « Hard Knee». La fonction IKA délivre une compression discrète et musicale. C’est pourquoi on l’utilise dans la plupart des applications. (15) On active la fonction AUTO via la touche AUTO. Les potentiomètres ATTACK et RELEASE sont alors mis hors circuit et les temps d’attaque et de relâchement sont réglés automatiquement selon le type de signal traité. Cette fonction permet une compression dense et musicale notamment sur les signaux complexes ou présentant d’importantes variations de niveau. (16) Le potentiomètre RELEASE (MDX1600 et MDX2600 uniquement) détermine le temps de relâchement, c’est à dire le temps nécessaire au compresseur pour revenir à la réduction de niveau neutre 1:1 une fois que le niveau du signal est repassé sous le seuil. On règle le relâchement entre 0,05 et 5 secondes. (17) La touche TUBE (MDX2600 uniquement) permet d’adjoindre au signal la chaleur et la transparence propres aux circuits à lampes. (18) Le potentiomètre OUTPUT permet d’augmenter ou de réduire le niveau du signal en sortie jusqu’à 20 dB. Cette commande permet donc de compenser la baisse de niveau résultant de la compression. Nous vous conseillons d’augmenter le niveau dans la même proportion que la perte de niveau issue de la compression en vous aidant de l’acheur GAIN REDUCTION (11).7 MULTICOM PRO-XL MDX4600/COMPOSER PRO-XL MDX2600/AUTOCOM PRO-XL MDX1600 Manuel d’utilisation ◊ Lors du réglage du potentiomètre LIMITER de la section limiteur de crêtes, n’oubliez pas que le potentiomètre OUTPUT de la section compresseur intervient avant la section Peak Limiter. Notez qu’une augmentation de niveau trop importante peut faire travailler le limiteur de crêtes de façon permanente (voir potentiomètre LIMITER (29) de la section limiteur de crête). (19) L’acheur à LED 12 segments INPUT/OUTPUT LEVEL (8 segments sur le MDX4600) indique aussi bien le niveau du signal entrant dans le processeur que celui du signal sortant de l’appareil. L’achage couvre la plage -30 à +18dB (-24 à +18 dB sur le MDX4600). (20) La touche IN/OUT METER permet d’aecter l’acheur INPUT/OUTPUT LEVEL au signal entrant dans l’appareil (enfoncée) ou en sortant (relâchée). ◊ L’étalonnage de l’afficheur est automatiquement modifié par rapport au niveau nominal (-10 dBV ou +4 dBu) sélectionné via la touche OPERATING LEVEL du panneau arrière. (21) La touche IN/OUT permet de mettre le canal en fonction. Il s’agit d’une fonction Hard Bypass, autrement dit, lorsque la touche est relâchée (OUT) ou lorsque l’appareil n’est pas sous tension, l’entrée du canal est reliée directement à sa sortie (MDX2600 uniquement). En général, on utilise cette touche pour comparer le signal traité avec le signal original. Conseils d’utilisation Le réglage du compresseur est plus simple avec le limiteur et l’expanseur en position neutre, c’est à dire lorsque leurs potentiomètres de seuil TRIGGER et LIMITER sont en position OFF. Le réglage du taux de compression dépend beaucoup de votre oreille et de vos goûts. En général, on choisit un ratio assez faible, par exemple 2:1, pour la compression d’un mixage dans son ensemble an d’obtenir un résultat naturel. Pour l’enregistrement d’une voix, on choisit en général un ratio aux alentours de 4:1. La fonction IKA (Interactive Knee Adaptation) applique au signal une compression souple et inaudible et permet donc de travailler avec un ratio élevé. Pour réaliser des eets avec le compresseur, choisissez des valeurs de ratio encoresupérieures. Tournez le potentiomètre THRESHOLD dans le sens inverse des aiguilles d’une montre jusqu’à ce que l’acheur GAIN REDUCTION indique la diminution de niveau (cette réduction ne devrait pas dépasser 6 à 8 dB pour la compression d’un mixage complet). Pour compenser la réduction de niveau audible, ouvrezprogressivement le potentiomètre OUTPUT. On peut comparer le niveau du signal compressé à celui du signal original en observant l’acheur INPUT/OUTPUT LEVEL et en utilisant la touche I/O METER. Les deux niveaux devraient être identiques. La fonction AUTO règle automatiquement les paramètres temporels Attack et Release en fonction du signal traité. Elle est parfaitement adaptée aux travaux de compression classiques et génère une compression inaudible. Pour des traitements plus francs ou plus discrets, réglez les paramètres d’attaque et de relâchement manuellement (touche AUTO relâchée). Commencez par choisir un temps de relâchement Release assez long puis réduisez-le progressivement. Vous constaterez rapidement un eet de pompage engendré par les variations de niveau rapides du signal. Augmentez à nouveau le paramètre Release jusqu’à ce que l’eet secondaire disparaisse. Le choix du temps d’attaque dépend également beaucoup du type de signal à traiter. Pour une compression inaudible et musicale, optez plutôt pour une Attack lente. Vous évitez ainsi de couper la phase de monté des signaux aigus lorsque le compresseur se déclenche suite à une grosse concentration d’énergie dans les basses fréquences (un coup de grosse caisse par exemple). Le son reste alors transparent et compact. Si vous utilisez le compresseur plutôt comme un limiteur, choisissez un temps d’attaque le plus court possible. Combiné à un ratio élevé (supérieur à 20:1), untemps de relâchement moyen voire long et à un seuil aussi élevé que possible, vous protégez ecacement votre système de diusion contre les surcharges.
2.3 La section enhancer dynamique
(23) (22) (24) MDX1600Fig. 2.4 : Commandes de la section enhancer dynamique Le circuit enhancer dynamique intégré aux trois processeurs permet l’augmentation dynamique des hautes fréquences. Les basses fréquences concentrant généralement la plus forte proportion d’énergie du signal, cesont elles qui déclenchent le compresseur et entraînent la réduction du niveau des médiums et des aigus. L’enhanceur réagit en fonction du compresseur en ajoutant d’autant plus d’aigus que le taux de compression est élevé pour compenser la perte de brillance du signal. (22) La section enhancer de l’AUTOCOM PRO-XL possède un potentiomètre LEVEL qui permet de contrôler l’ajout de hautes fréquences. La touche ENHANCER (MDX2600 et MDX4600) met la section enhancer dynamique en service. (23) L’acheur à LED ENHANCER LEVEL indique l’augmentation des hautes fréquences entre -30 et 0 dB (MDX1600 uniquement). (24) La touche IN/OUT (MDX1600) met la section enhancer dynamique en service et sert aussi à comparer le signal traité au signal non traité par l’enhancer.
2.4 La section déesseur
(26)(27) (25) (28) MDX2600Fig. 2.5 : Commandes de la section déesseur Dans l’architecture de l’appareil, le déesseur se trouve dans la chaîne latérale du compresseur. C’est pourquoi on ne peut utiliser le déesseur que lorsque la section compresseur est active. (25) Au lieu d’un enhancer réglable, le COMPOSER PRO-XL possède un déesseur réglable via le potentiomètre LEVEL qui permet de supprimer les sibilantes du signal. Le potentiomètre LEVEL détermine l’importance de la correction en fréquences. L’AUTOCOM PRO-XL possède lui aussi un déesseur. Une simple pression sur la touche DE-ESSER permet d’améliorer les prises voix. Le commutateur (25) estsitué dans la section compresseur. (26) L’acheur à LED DE-ESSER LEVEL (MDX2600) indique la réduction des aigus entre +3 et +12 dB.8 MULTICOM PRO-XL MDX4600/COMPOSER PRO-XL MDX2600/AUTOCOM PRO-XL MDX1600 Manuel d’utilisation (27) Le commutateur MALE adapte l’action du déesseur au traitement des voix masculines (touche enfoncée) ou féminines (touche relâchée). (28) La touche IN/OUT met le déessseur en ou hors service.
2.5 La section limiteur de crêtes
(30) (29) Fig. 2.6 : Commandes de la section limiteur de crêtes (29) Le limiteur de crêtes (Peak Limiter) limite le signal à un niveau maximal réglable. Lorsque le potentiomètre LIMITER est en butée droite, lelimiteur est inactif. Du fait de son temps de réaction extrêmement court (« Zero-Attack »), le limiteur est en mesure de limiter les crêtes sans le moindre dépassement du seuil. Lorsque le signal est limité pendant plus de 20 ms, le niveau du signal est réduit pendant environ une seconde pour éviter tout eet secondaire audible. ◊ Lorsque vous utilisez le limiteur de crêtes pour protéger un système de diffusion, réglez le potentiomètre LIMITER en fonction de la position du potentiomètre OUTPUT du compresseur, de telle sorte que le limiteur de crêtes travaille uniquement sur les crêtes du signal. Pour la création d’effets, on peut aussi solliciter plus durement le limiteur de crêtes. (30) La LED LIMIT ache le travail du limiteur de crêtes.
2.6 Les éléments du panneau arrière
(31) Fig. 2.7 : Alimentation électrique et porte-fusible (31) PORTE-FUSIBLE/SELECTEUR DE TENSION. Avant de brancher l’appareil, assurez-vous que la tension sur laquelle il est réglé correspond à celle de votre secteur. Si vous êtes amené à remplacer le fusible, utilisez un fusible adéquat (voir chapitre 6. Caractéristiques Techniques). LIAISON AU SECTEUR. Pour raccorder l’appareil au secteur, utilisezle cordon d’alimentation fourni. Veuillez respecter les consignes du
chapitre 5. Installation.

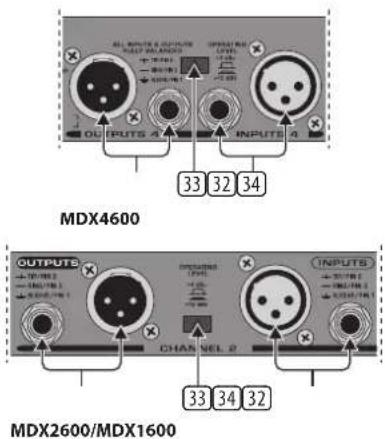

(32) Les sorties audio OUTPUTS de votre processeur sont des embases jack et XLR symétriques reliées en parallèle. Bien sûr, ces connecteurs acceptent aussi les liaisons asymétriques. (33) La touche OPERATING LEVEL permet d’adapter le niveau nominal des COMPOSER PRO-XL, AUTOCOM PRO-XL et MULTICOM PRO-XL de façon optimale aux niveaux semi-professionnel de -10 dBV et professionnel de +4dBu. Les acheurs de niveau suivent automatiquement le choix du niveau nominal pour pouvoir adapter le compresseur à diérentsenvironnements. (33)(32) (34) (33) (34)(32) MDX4600MDX2600/MDX1600Fig. 2.8 : Connecteurs et touches du panneau arrière (34) Comme pour les sorties, les entrées audio INPUTS sont doublées sur jack et XLR symétriques. (35) (36) Fig. 2.9 : Connecteurs de la chaîne latérale (35) La sortie asymétrique de la chaîne latérale est SIDECHAIN SEND. Ellepermet de conduire le signal audio vers l’extérieur pour des traitementssupplémentaires. (36) L’entrée de la chaîne latérale SIDECHAIN RETURN (COMPOSER PRO-XL et AUTOCOM PRO-XL) est destinée à accueillir un signal de commande externe ou le signal revenant du processeur câblé dans la chaîne latérale et alimenté par la sortie SIDECHAIN SEND.
3. Exemples Concernant la
ChaîneLaterale L’une des applications les plus répandues est d’asservir le compresseur à un égaliseur câblé dans la chaîne latérale an que la compression ne se fasse en fonction de certaines fréquences du signal audio. Pour pouvoir garder le réglage du seuil du MDX1600 ou MDX2600, les fréquences indésirables doivent être supprimées à l’aide de l’égaliseur dans la chaîne latérale. Laissez les autres fréquences inchangées. Par exemple, si l’égaliseur doit être commandé par une étroite bande de médiums, les basses et hautes fréquences doivent être supprimées sur l’égaliseur câblé dans la chaîne latérale alors que les médiums doivent rester inchangés.
3.1 Filtrer des bruits indésirables
Pour câbler un processeur dans la chaîne latérale, procédez comme suit : SIDECHAIN SEND – égaliseur – SIDECHAIN RETURN. Tournez le potentiomètre THRESHOLD vers la droite jusqu’à ce que vous puissiez lire une réduction de niveau franche sur l’acheur GAIN REDUCTION. Réglez ensuite l’égaliseur de telle sorte que, outre les fréquences indésirables, toutes les fréquences soient réduites voire éliminées. Les fréquences indésirables constituent alors le signal de commande et déclenchent le compresseur.9 MULTICOM PRO-XL MDX4600/COMPOSER PRO-XL MDX2600/AUTOCOM PRO-XL MDX1600 Manuel d’utilisation Cette méthode permet également de maîtriser la dynamique d’une grosse caisse d’un enregistrement. Pour ce faire, réduisez voire supprimez toutes les fréquences au-dessus d’environ 150 Hz grâce à l’égaliseur câblé dans la chaîne latérale pour que le compresseur soit déclenché par la grosse caisse uniquement. ◊ Pour régler l’égaliseur câblé dans la chaîne latérale, appuyez sur la touche SC MON. Vous pouvez alors écouter le signal de commande. Une fois l’égaliseur réglé, désactivez la touche SC MON et choisissez le seuil de telle sorte que le compresseur ne réagisse qu’au signal à compresser (fréquencesindésirables ou grosse caisse dans nos exemples). Commande PositionTouche SC EXT INTouche SC MON OUTTouche INTERACT KNEE OFFTouche LO CONTOUR OUTPotentiomètre THRESHOLD +20 dBPotentiomètre RATIO 4:1Touche AUTO OUTPotentiomètre ATTACK 0,3 msecPotentiomètre RELEASE 150 msecPotentiomètre OUTPUT 0 dBTab. 3.1 : Réglages classiques pour ltrer des bruits indésirables avec un égaliseur dans la chaînelatérale
3.2 Mettre des instruments en avant
Inversement, avec les COMPOSER PRO-XL et AUTOCOM PRO-XL, on peut mettre une source en avant (instrument solo ou voix) au sein d’un mixage s’avérantimparfait. Dans ce cas, le principe est la réduction de l’amplitude des plages de fréquenceschoisies. La compression entraîne une réduction subjective du volume de l’ensemble d’un signal. Les fréquences sélectionnées par l’égaliseur n’engendrent AUCUNE compression et confèrent ainsi une amplication subjective des fréquences en question. Cette méthode permet de rendre des instruments plus présents même sur les passages faibles.
3.3 Compression retardée
Si vous raccordez le signal directement à l’entrée SC RETURN et que vous alimentez simultanément l’entrée audio avec le même signal auparavant traité par un delay, le processeur de dynamique travaille alors « en avance ». Avecun peu de doigté, on arrive à un temps d’attaque nul sur certaines fréquences. Unretard relativement important peut même engendrer un eet de bande lue àl’envers.
3.4 Compression voice over (Ducking)
Avec un micro et une bande play-back, on peut utiliser les COMPOSER PRO-XL et AUTOCOM PRO-XL pour faire passer la musique en arrière plan dès que le micro est utilisé. Dans ce cas, la section compresseur joue le rôle d’un fader automatique commandé par le micro que l’on aura relié à l’entrée SC RETURN via un préampli micro. La musique et la voix sont mélangés avec une table de mixage. On appelle cette application Voice Over ou Ducking et on l’utilise dans les boîtes de nuit ou en radio.
3.5 Trigger, relation avec une piste rythmique
Cette technique est utilisée pour conférer plus de punch à une piste rythmique en synchronisant après-coup les instruments rythmiques. Pour cette application, onutilise la section expanseur/gate et on met hors service les sections compresseur et limiteur de crêtes. On raccorde la basse aux entrées audio du processeur (COMPOSER PRO-XL ou AUTOCOM PRO-XL), et on envoie la grosse caisse dans l’entrée SCRETURN. Une fois la fonction SC EXT activée, on « trigge » la basse grâce à la grosse caisse, autrement dit, lorsque le seuil de l’expanseur est dépassé par la grosse caisse, le son de la basse reste inchangé jusqu’à ce que le niveau repasse sous la valeur seuil.

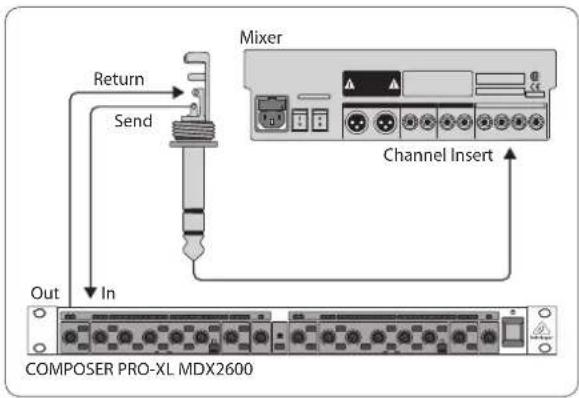

On câbles les processeurs de dynamique dans les inserts d’une console. Il ne s’agit donc pas d’un eet d’auxiliaire tel qu’une reverb par exemple. Il s’agit d’un eet qui traite l’ensemble du signal en ne lui ajoutant rien. MixerReturn Send Out
COMPOSER PRO-XL MDX2600
Channel InsertFig. 4.1 : Câblage en insert On peut aussi câbler le COMPOSER PRO-XL, le AUTOCOM PRO-XL ou le MULTICOM PRO-XL en insert d’un sous-groupe ou du Main Mix, voire derrière la sortie générale de la console. Malgré tout, le câblage en insert est préférable notamment pour pouvoir réaliser des fondus sans que le niveau du signal soit modié à l’entrée du processeur de dynamique. COMPOSER PRO-XL MDX2600DAT Recorder Send Mixer L R L R Main Out Main InsertReturn Return Send Fig. 4.2 : Compression d’un mixage avec le MDX2600 ◊ Pour le traitement du Main Mix, nous vous recommandons de mettre les canaux du processeur de dynamique en mode couple, ce qui facilite grandement ses réglages. Cependant, n’oubliez pas de régler le niveau de sortie séparément !10 MULTICOM PRO-XL MDX4600/COMPOSER PRO-XL MDX2600/AUTOCOM PRO-XL MDX1600 Manuel d’utilisation Si vous souhaitez utiliser un processeur de dynamique dans un système de sonorisation comportant un ltre actif (un SUPER-X PRO CX2310 BEHRINGER par exemple), vous pouvez le câbler entre la console et le ltre actif ou bien entre le ltre actif et un ampli de puissance. Cette dernière solution vous ore la possibilité de traiter séparément la dynamique des diérentes bandes de fréquences (compression multibande). Cela permet d’éviter que les fréquences possédant une grosse énergie n’inuencent la compression de l’ensemble du spectre sonore. L’illustration suivante schématise cette application avec un MULTICOM PRO-XL MDX4600 BEHRINGER.

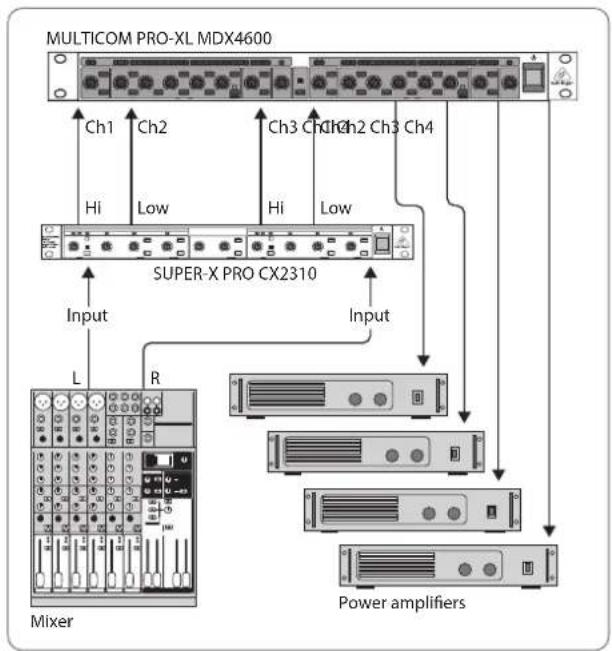

Ch4 Low Fig. 4.3 : Compression multibande avec le MDX4600
Chacun des trois processeurs de dynamique nécessite une unité de hauteur pour son montage dans un rack au format 19 pouces. Veillez à laisser au moins 10 cm d’espace à l’arrière de l’appareil pour pouvoir réaliser le câblage. Assurez-vous que la circulation d’air autour de l’appareil est susante et ne le mettez pas au dessus d’un ampli de puissance pour lui éviter toute surchaue.

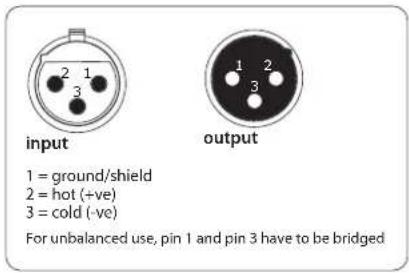

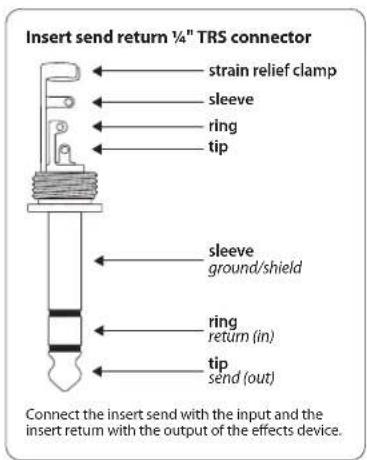

Pour les diérentes applications, vous aurez besoin d’un grand nombre de câbles diérents. Les illustrations suivantes décrivent comment réaliser ces câbles. Nousvous conseillons d’utiliser des câbles de bonne qualité. Les connecteurs audio des MULTICOM PRO-XL, AUTOCOM PRO-XL et COMPOSERPRO-XL sont symétrisés électroniquement pour éviter tout problème deronement. Bien sûr, on peut également raccorder des liaisons asymétriques à ces entrées/ sorties symétriques. Dans ce cas, utilisez soit des jacks mono ou reliez en pont la bague et le corps d’un jack stéréo (avec un XLR, reliez en pont les broches 1 et 3). For unbalanced use, pin 1 and pin 3 have to be bridged1 = ground/shield2 = hot (+ve)3 = cold (-ve)input
6. Caractéristiques Techniques
Entrees Audio Type XLR et jack 6,3 mm, protection HF, servo-symétrie Impédance +4 dBu 90 kΩ sym., 45 kΩ asym. @ 1 kHz -10 dBV 180 KΩ sym., 90 kΩ asym. @ 1 kHz Niveau nominal +4 dBu/-10 dBV sélectionnable Niveau d’entrée max. +22 dBu symétrique et asymétrique CMRR Typique 40 dB, >60 dB @ 1 kHz Sorties Audio Type XLR et jack 6,3 mm Etage de sortie servo-symétrique contrôlé électroniquement Impédance 95 Ω symétrique, 50 Ω asymétrique @ 1 kHz Niveau de sortie max. +21 dBu, +20 dBm symétrique etasymétrique Entree Chaîne Laterale Type Jack 6,3 mm asymétrique, protectionHF, découplé DC Impédance 45 kΩ Niveau d’entrée max. +24 dBu Sortie Chaîne Laterale Type Jack 6,3 mm asymétrique, protectionHF, découplé DC Impédance 50 Ω Niveau de sortie max. +21dBu Caracteristiques du Systeme Largeur de bande De 20 Hz à 20 kHz, +0/-0,5 dB Bande passante De 0,35 Hz à 200 kHz, +0/-3 dB S/N Ratio 115 dBu, non pondéré, de 22 Hz à 22 kHz THD 0,008% typ. @ +4 dBu, 1 kHz, Amplication 1 0,07% typ. @ +20 dBu, 1 kHz, Amplication 1 IMD 0,01% typ. SMPTE Diaphonie -110 dB @ 1 kHz Section Expanseur/Gate Type Expanseur IRC (Interactive Ratio Control) Seuil Variable (de OFF à +10 dB) Ratio Variable (1:1 bis 1:8) Attaque <1 msec / 50 dB, selon signal Rétablissement Variable (SLOW: 100 msec / 1 dB, FAST:100 msec / 100 dB) Section Compresseur Type Compresseur IKA (Interactive Knee Adaptation) Seuil Variable (de -40 à +20 dB) Ratio Variable (de 1:1 à ∞:1) Attaque/relâchement Variable (manuel ou automatique) Caractéristique Auto Wave Adaptive Compressor Attaque manuelle Variable (de 0,3 msec / 20 dB à 300msec / 20 dB) Relâchement manuel Variable (de 0,5 sec / 20 dB à 5 sec / 20 dB) Attaque auto Typ. 15 msec pour 10 dB, 5 msec pour 20dB, 3 msec pour 30 dB Relâchement auto Selon signal, typ. 125 dB/sec Sortie Variable (de -20 à +20 dB) Section Limiteur de Crêtes Type Limiteur de crêtes IGC (Interactive Gain Control) Niveau Variable (de 0 dB à OFF (+21 dBu)) Ratio ∞:1 Etage 1 limiteur type Clipper Attaque « zéro » Relâchement « zéro » Etage 2 limiteur type Limiteur programme Attaque Selon signal, typ. < 5 msec Relâchement Selon signal, typ. 20 dB/sec12 MULTICOM PRO-XL MDX4600/COMPOSER PRO-XL MDX2600/AUTOCOM PRO-XL MDX1600 Manuel d’utilisation Section Deesseur Type VAD (Voice-Adaptive)-De-Esser MDX2600 Fréquences ltre 8,6 kHz (female), 7,5 kHz (male) Pente ltre Selon signal Réduction niveau Variable, 15 dB max. MDX1600 Fréquences ltre 5-8 kHz Pente ltre Selon signal Réduction niveau 15 dB max. Section Enhancer Dynamique Type IDE (Interactive Dynamic)-Enhancer MDX4600 Fréquence ltre 2,5 kHz (fréquence de coupure inférieure) Caractéristique Filtre passe-haut (6 dB/oct.) Augmentation niveau max. 28 dB @ 7,5 kHz MDX2600 Fréquence ltre 2,5 kHz (fréquence de coupure inférieure) Caractéristique Filtre passe-haut (6 dB/oct.) Augmentation niveau max. 28 dB @ 7,5 kHz MDX1600 Fréquence ltre 2,5 kHz (fréquence de coupure inférieure) Caractéristique Filtre passe-haut (6 dB/oct.) Augmentation niveau Variable, max. 40 dB @ 7,5 kHz Alimentation Electrique Tension Secteur USA/Canada 120 V~, 60 Hz U.K./Australie 240 V~, 50 Hz Europe 230 V~, 50 Hz Modèle général export. 100 - 120 V~, 200 - 240 V~, 50 - 60 Hz Consommation MDX4600 18 W max. MDX2600/MDX1600 15 W max. Fusible MDX4600 100 - 120 V~: T 630 mA H
Connexion Embase IEC standard Dimensions/Poids Dimensions Env. 1 ¾ x 19 x 8 ½" Env. 44,5 x 483 x 217 mm MDX4600 Poids Env. 2,4 kg Poids au transport Env. 3,6 kg MDX2600 Poids Env. 2,3 kg Poids au transport Env. 3,2 kg MDX1600 Poids Env. 2,4 kg Poids au transport Env. 3,4 kg La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C’est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.We Hear You
