Type de produit	Alimentation fantôme pour micro électrostatique
Marque	Behringer
Modèle	MicroPower PS400
Tension d'alimentation fantôme	Commutable +12 V ou +48 V
Entrée micro	Connecteur XLR symétrique (MIC INPUT)
Sortie micro	Connecteur XLR symétrique (MIC THRU)
Alimentation secteur	Bloc d'alimentation externe 12 V DC / 150 mA
Tension secteur compatible	100-240 V~, 50-60 Hz selon région
Consommation électrique	Environ 2 W
Dimensions (H x P x L)	58 x 32 x 103 mm
Poids	0,36 kg
Indicateur LED	ON (s'allume sous tension)
Usage	Alimenter les micros électrostatiques nécessitant une alimentation fantôme
Entretien	Nettoyer avec un chiffon sec
Sécurité	Respecter les consignes de sécurité (lire la notice)
Garantie	Limitée, consulter www.music-group.com/warranty
Numéro de série	Situé sur la base de l'appareil
Fabricant	MUSIC Group IP Ltd.

FOIRE AUX QUESTIONS - MicroPower PS400 BEHRINGER

Quel type de micro puis-je utiliser avec le PS400 ?

Le PS400 est conçu pour alimenter les micros électrostatiques (condensateurs) qui nécessitent une alimentation fantôme. Il supporte toute tension de +12 V ou +48 V, selon le micro.

Comment choisir entre +12 V et +48 V ?

Utilisez le sélecteur PHANTOM VOLTAGE sur le PS400. Consultez la documentation de votre micro pour connaître la tension requise. La plupart des micros à condensateur modernes utilisent +48 V.

Comment brancher le PS400 ?

Branchez l'alimentation secteur au connecteur 12 V=. Reliez votre micro à l'entrée MIC INPUT via un câble XLR, puis reliez la sortie MIC THRU à votre console ou préampli micro.

Que faire si la LED ne s'allume pas ?

Vérifiez que le bloc d'alimentation est correctement branché et que la prise secteur est sous tension. Si la LED ON ne s'allume toujours pas, le PS400 pourrait être défectueux. Contactez le service après-vente.

Le PS400 fonctionne-t-il avec une batterie ?

Non, le PS400 nécessite une alimentation secteur via le bloc d'alimentation externe fourni (12 V DC / 150 mA). Il n'est pas conçu pour fonctionner sur batterie.

Puis-je utiliser le PS400 avec une console de mixage sans alimentation fantôme ?

Oui, c'est l'usage principal du PS400. Il délivre une alimentation fantôme pour les micros, et la sortie MIC THRU envoie le signal audio à la console ou au préampli.

Comment nettoyer le PS400 ?

Débranchez l'appareil du secteur. Nettoyez-le avec un chiffon sec et non abrasif. N'utilisez jamais de liquides ou de produits chimiques.

Que faire en cas de problème de bourdonnement ?

Assurez-vous que les câbles XLR sont correctement blindés et en bon état. Évitez de placer le PS400 à proximité de câbles d'alimentation ou de transformateurs. Vérifiez la connexion de masse sur votre système.

Où trouver le numéro de série ?

Le numéro de série est situé sur la base du PS400. Il est nécessaire pour l'enregistrement du produit et les demandes de garantie.

Quelle est la garantie du PS400 ?

Le produit est couvert par une garantie limitée de MUSIC Group. Pour connaître les conditions exactes, consultez le site www.music-group.com/warranty.

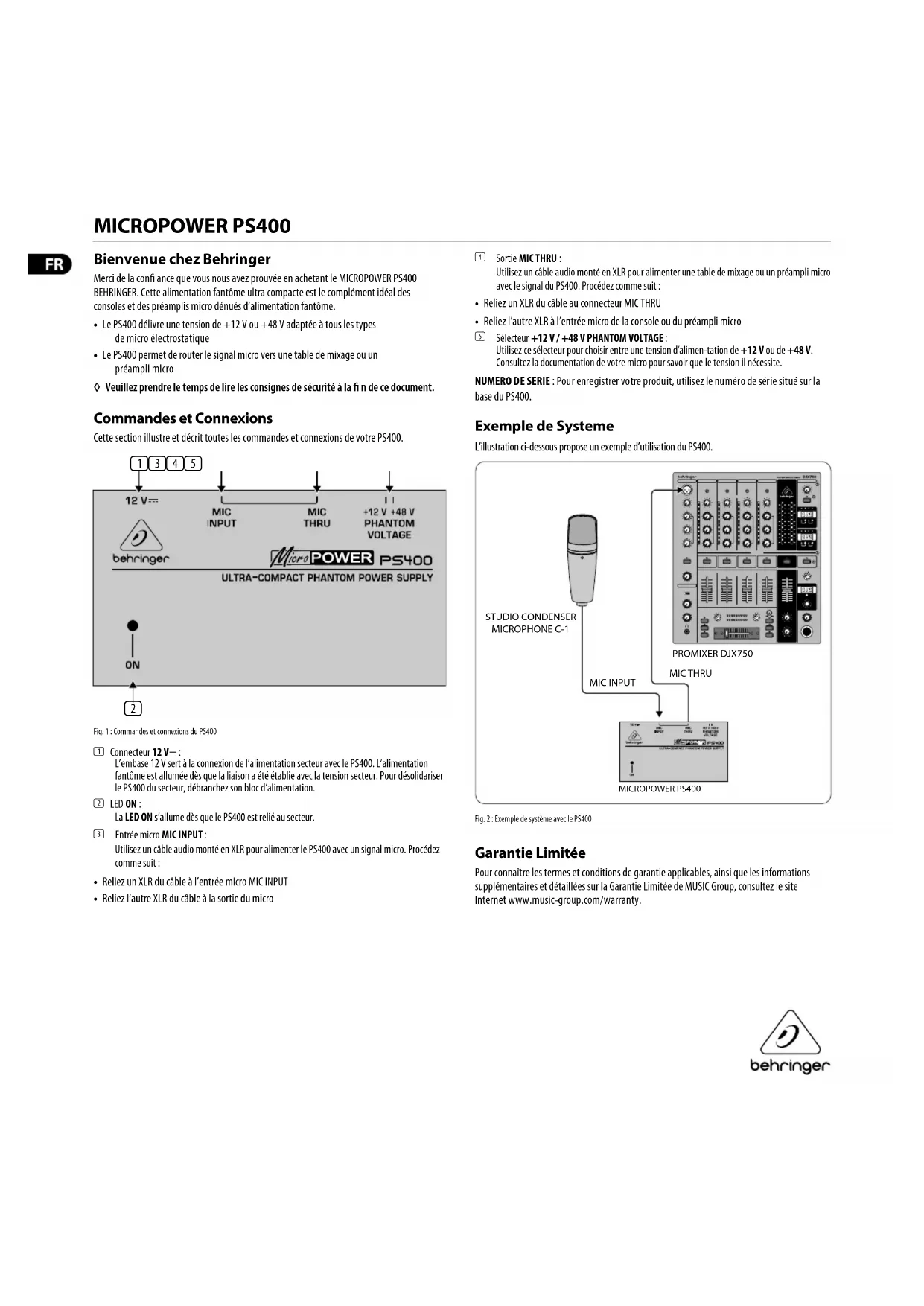

MODE D'EMPLOI MicroPower PS400 BEHRINGER

Bienvenue chez Behringer

Merci de la confi ance que vous nous avez prouvée en achetant le MICROPOWER PS400 BEHRINGER. Cette alimentation fantôme ultra compacte est le complément idéal des consoles et des préamplis micro dénués d'alimentation fantôme.

• Le PS400 délivre une tension de +12 V ou +48 V adaptée à tous les types de micro électrostatique
• Le PS400 permet de router le signal micro vers une table de mixage ou un préampli micro
  ◇ Veuillez prendre le temps de lire les consignes de sécurité à la fin de ce document.

Commandes et Connexions

Cette section illustre et décrit toutes les commandes et connexions de votre PS400.

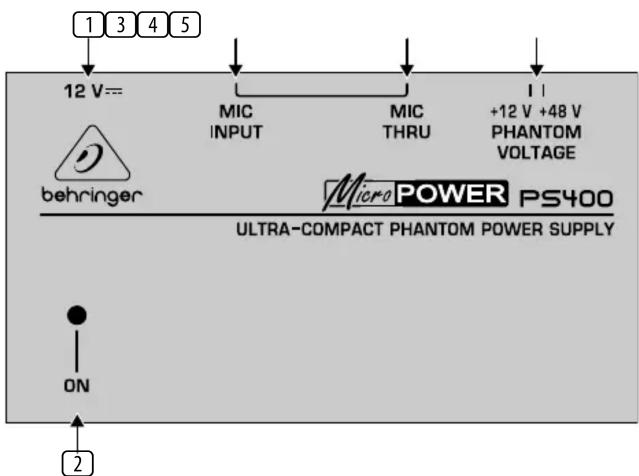

Fig. 1 : Commandes et connexions du PS400

1 Connecteur 12 V= :

L'embase 12 V sert à la connexion de l'alimentation secteur avec le PS400. L'alimentation fantôme est allumée dès que la liaison a été établie avec la tension secteur. Pour désolidariser le PS400 du secteur, débranchez son bloc d'alimentation.

2 LED ON :

La LED ON s'allume dès que le PS400 est relié au secteur.

3 Entrée micro MIC INPUT :

Utilisez un câble audio monté en XLR pour alimenter le PS400 avec un signal micro. Procédez comme suit :

• Reliez un XLR du câble à l'entrée micro MIC INPUT
• Reliez l'autre XLR du câble à la sortie du micro

4 Sortie MIC THRU :

Utilisez un câble audio monté en XLR pour alimenter une table de mixage ou un préampli micro avec le signal du PS400. Procédez comme suit :

• Reliez un XLR du câble au connecteur MIC THRU
• Reliez l'autre XLR à l'entrée micro de la console ou du préampli micro
  5 Sélecteur +12 V / +48 V PHANTOM VOLTAGE :

Utilisez ce sélecteur pour choisir entre une tension d'alimen-tation de +12 V ou de +48 V. Consultez la documentation de votre micro pour savoir quelle tension il nécessite.

NUMERO DE SERIE : Pour enregistrer votre produit, utilisez le numéro de série situé sur la base du PS400.

Exemple de Systeme

L'illustration ci-dessous propose un exemple d'utilisation du PS400.


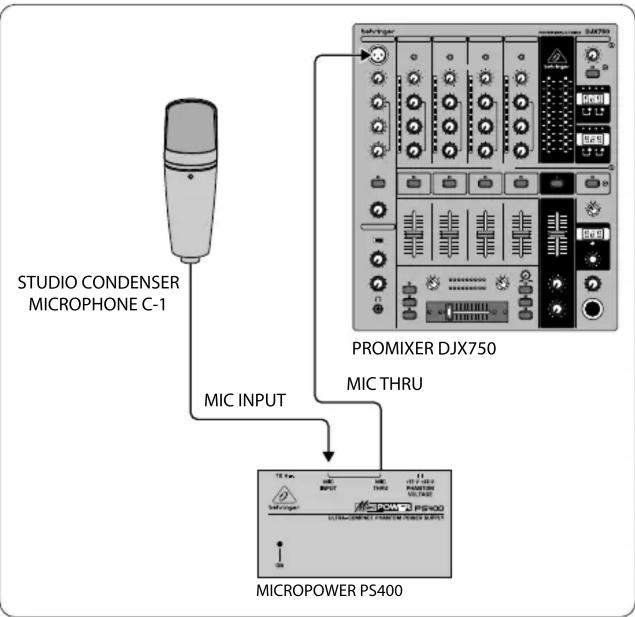

Fig. 2 : Exemple de système avec le PS400

Garantie Limitée

Pour connaître les termes et conditions de garantie applicables, ainsi que les informations supplémentaires et détaillées sur la Garantie Limitée de MUSIC Group, consultez le site Internet www.music-group.com/warranty.

behringer

Caractéristiques Techniques

Mic Input et Mic Thru

Type Embases XLR symétriques

Alimentation Fantome

Tension (commutable) +12 V ou +48 V

Alimentation Secteur

Connexion secteur

Bloc d'alimentation externe, 12 V== / 150 mA

Tension Secteur

Etats-Unis/Canada 120 V\~, 60 Hz

Chine/Corée 220 V\~, 50 Hz

Royaume-Uni/Australie 240 V\~, 50 Hz

Europe 230 V\~, 50 Hz

Japon 100 V\~, 50 - 60 Hz

Consommation électrique Env. 2 W

Dimensions/Poids

Dimensions (H x P x L) Env. 2 14 x 1 14 x 4" / 58 x 32 x 103 mm

Poids Env. 0,8 lbs / 0,36 kg

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la confi guration physique des produits peuvent diff érer des spécifi cations et illustrations présentées dans ce manuel.

FR Consignes de securite

1) Lisez ces consignes.

2) Conservez ces consignes.

3) Respectez tous les avertissements.

4) Respectez toutes les consignes d'utilisation.

5) N'utilisez jamais l'appareil à proximité d'un liquide.

6) Nettoyez l'appareil avec un chiff on sec.

7) Veillez à ne pas empêcher la bonne ventilation de l'appareil via ses ouïes de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil.

8) Ne placez pas l'appareil à proximité d'une source de chaleur telle qu'un chauff age, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance).

9) Ne supprimez jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur différente. Le plus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d'alimentation ou du cordon d'ali-mentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un électricien pour eff ectuer le changement de prise.

10) Installez le cordon d'alimentation de telle façon qu'il ne puisse pas être endommagé, tout particulièrement à proximité des prises et rallonges électriques ainsi que de l'appareil.

11) Utilisez exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant.

12) Utilisez exclusivement des chariots, des diables, des présentoirs, des pieds et des surfaces de travail recommandés par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout chariot ou diable chargé pour éviter

d'éventuelles blessures en cas de chute.

13) Débranchez l'appareil de la tension secteur en cas d'orage ou si l'appareil reste inutilisé pendant une longue période de temps.

14) Les travaux d'entretien de l'appareil doivent être eff ectués uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagé de quelque façon que ce soit (dommages sur le cordon d'alimentation ou la prise par exemple), si un liquide ou un objet a pénétré à l'intérieur du châssis, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou à la suite d'une chute.

MUSIC Group ne peut être tenu pour responsable pour toute perte pouvant être subie par toute personne se fant en partie ou en totalité à toute description, photographie ou affirmation contenue dans ce document. Les caractéristiques, l'apparence et d'autres informations peuvent faire l'objet de modifications sans notification. Toutes les marques appartiennent à leurs propriétaires respectifs. MIDAS, KLARK TEKNIK, LAB GRUPPEN, LAKE, TANNOY, TURBOSOUND, TC ELECTRONIC, TC HELICON, BEHRINGER et BUGERA sont des marques ou marques déposées de MUSIC Group IP Ltd.

© MUSIC Group IP Ltd. 2017 Tous droits réservés.
