MODE D'EMPLOI 553TR BRANDT
Guide d'utilisation et Engagement de garantie
La garantie 5 ans pièces détachées est applicable aux produits vendus avant le 31/12/1999
Lave-Linge
Cher Monsieur, Chère Madame,
Vous venez d'acquérir un Lave-Linge Brandt et nous vous remercions de nous avoir choisis.
Tous nos Lave-Linge sont conçus pour vivre avec vous de nombreuses années. Tous bénéficient de la même exigence et de la même qualité qui ont fait la réputation de Brandt, première Marque française d'électroménager.
Et pour vous apporter encore plus de tranquillité, nous vous offrons une garantie pièces gratuite pendant 5 ans ; garantie dont vous bénéficierez*, si l'occasion s'en présente, par l'intermédiaire de votre distributeur ou d'un réparateur reconnu par la Marque.
Nous vous remercions de votre confiance.
Notre récompense sera votre satisfaction.
La Marque Brandt
- Lire les conditions de la garantie 5 ans pièces Brandt en page 11 de ce livret - charte satisfaction Brandt paragraphe 1.
Pour éviter des consommations inutiles…
Pour des raisons d'économie d'énergie, d'eau et de lessive, il est recommandé d'utiliser notre machine avec un tambour bien rempli plutôt que de faire deux cycles à charge réduite. Notre lave-linge est conçu pour cela.
Cependant, si vous devez laver des petites quantités de linge :
- soit votre lave-linge le détecte de lui-même et adaptera le cycle en conséquence ,
- soit vous utilisez la touche "demi-charge".
- Suivant le modèle d'appareil
D'autre part, n'utilisez le prélavage que si cela est juste nécessaire : chaussettes et maillot de sport boueux, bleu de travail très sale, etc.
1 - Pour effectuer la première installation
- Débrider l'appareil 3....D1-D2-D3 Raccorder à l'arrivée d'eau 4 Raccorder à l'égout 4 Raccorder au réseau électrique 4
- Mettre la machine en place 3 .D4
- Déplacer la machine 3 D5
- Préparer le linge 5 et 6 Comment traiter les taches difficiles 7
- Charger le linge dans la machine 6 Comment charger les produits lessiviels ? 6 D6
- Comment désirer un programme ? ....7 et 8 ....
pages dessins
4 - L'entretien de votre machine

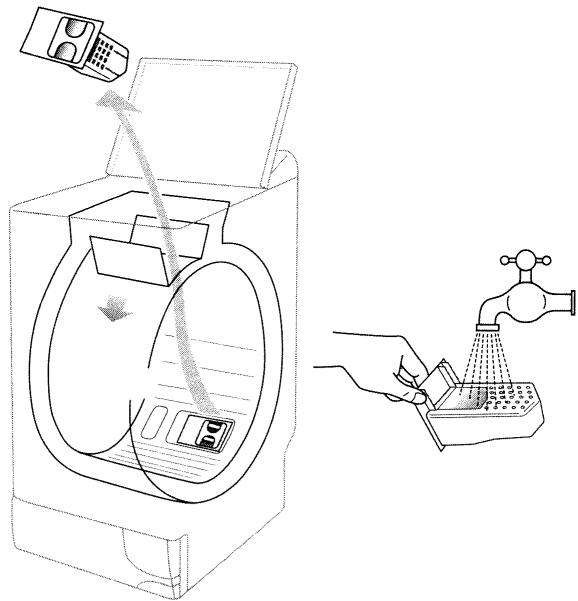

Comment nettoyer votre machine ? 9 Comment nettoyer la boîte à produits lessiviels ? 9 - Que faire en cas de gel ? 9 Comment vider la cuve de la machine ? 10 .D8 Comment récupérer des objets perdus dans la machine ? 10 .D7-D9
5 - Anomalies que faire si :
La machine ne démarre pas ? 10 - La machine vibre anormalement ? 10 - Des fuites d'eau apparaissent ? 10 - Il n'y a pas de vidange en fin de cycle ? 10 .D7-D8 - Il n'y a pas d'essorage en fin de cycle ? 10 .D7
Les illustrations D1 à D9 se trouvent regroupées sur le volet rabattable en fin de notice
AVANT TOUTE UTILISATION, IL EST IMPÉRATIF D'EFFECTUER LES OPÉRATIONS DÉCRITES CI-APRÈS.
Ces opérations consistent à retirer la traverse métallique et les cales qui servent à immobiliser la cuve de votre machine pendant le transport, ainsi que les supports servant au maintien des tuyaux et du cordon d'alimentation électrique.
Ces opérations dites "de débridage" sont nécessaires pour le bon fonctionnement de votre appareil et le respect des normes en vigueur en matière de sécurité.
1 - Retirez le lave-linge de son socle (vérifiez que la cale A servant au maintien du moteur n'est pas restée coincée sous la machine) (Dessin D1.①). 2 - Enlevez les 4 vis (B) à l'aide d'un tournevis (Dessin D1.②). 3 - Déposez la traverse (C) en ôtant les deux vis (D) à l'aide d'une clé de 13 (Dessin D1.③)
(assurez-vous que les deux entretoises en plastique fixées sur la traverse sont bien retirées en même temps que cette dernière).
Remontez les vis (B) à leur emplacement initial.
4 - Obstruez impérativement les deux trous à l'aide des cache-orifices (E) prévus à cet effet (fournis dans le sachet d'accessoires) (Dessin D1.4).
5 - Retirez la cale d'immobilisation (F) de l'ensemble tambour-cuve (Dessin D2).
Pour cela :
- soulevez le couvercle de la machine
- enlevez la cale en la tournant d'un quart de tour
- libérez les portillons du tambour, bloqués en position BASSE, en appuyant simultanément sur les deux volets.
6 - Enlevez les colliers support tuyaux ① et obstruez impérativement les trous à l'aide des caches ② (fournis dans le sachet d'accessoires) (Dessin D3).
Nous vous conseillons de conserver soigneusement toutes les pièces de bridage, car il faudra obligatoirement les remonter si vous devez, par la suite, transporter votre machine.
Toutes ces pièces ainsi que celles composant l'ensemble de votre machine sont faites de matériaux recyclables. Il convient d'en tenir compte lors de leur mise en décharge à la fin de la vie de votre machine.
Avant sa sortie d'usine, votre appareil a été contrôlé ; il est donc possible que vous constatiez la présence d'un peu d'eau dans la cuve ou au niveau des boîtes à produits.
Mise en place de l'appareil
voir dessins page 12
D4-D5
Nous vous déconseillons d'installer votre appareil sur un sol en moquette. Si vous ne pouvez l'éviter, prenez toutes les dispositions pour ne pas gêner la circulation de l'air à sa base, afin d'assurer une bonne ventilation des composants internes.
Environnement de l'appareil :
Si vous placez votre machine à côté d'un autre appareil ou d'un meuble, nous vous conseillons de laisser entre eux un peu d'espace pour faciliter la circulation de l'air (Dessin D4).
Mise à niveau :
Vérifiez à l'aide d'un niveau que le sol est horizontal : inclinaison maxi 2°, soit un écart d'environ 1 cm mesuré sur la largeur et de 1,5 cm sur la profondeur de la machine.
Déplacement - mise sur roulettes :
Si votre machine est équipée de roulettes escamotables, vous pouvez la déplacer facilement. Pour la mise sur roulettes, faites pivoter de la droite jusqu'à l'extrémité gauche le levier situé au bas de l'appareil (Dessin D5).
En fonctionnement, la machine ne doit pas reposer sur ses deux roulettes "avant" : n'oubliez pas de ramener le levier dans sa position initiale.
Raccordements de votre appareil
Alimentation en eau froide
Branchez le tuyau d'alimentation :
- d'une part, sur le raccord situé à l'arrière de la machine
- d'autre part, sur un robinet muni d'un embout filtré 20x27 (3/4 BSP) en intercalant le joint fourni dans le sachet d'accessoires (si vous utilisez un robinet autopercuteur, l'ouverture pratiquée doit être d'un diamètre de 6 mm minimum)
Arrivée d'eau :
- Pression d'eau mini : 0,07 MPa ou 0,7 bar
- Pression d'eau maxi : 1 MPa ou 10 bar
Évacuation des eaux usées
Raccordez le tuyau de vidange, après avoir monté à l'extrémité de ce dernier la crosse fournie dans la machine :
- soit, de façon provisoire, sur un évier ou une baignoire
- soit, de façon permanente, sur un siphon ventilé.
Si votre installation n'est pas équipée d'un siphon ventilé, veillez à ce que le raccordement ne soit pas étanche. En effet, pour éviter tout refoulement d'eaux usées dans la machine, il est vivement recommandé de laisser libre passage à l'air entre le tuyau de vidange de la machine et le conduit d'évacuation.
Dans tous les cas, la crosse de vidange devra être placée à une hauteur comprise entre 90 et 65 cm par rapport au sol.
Nota : veillez à bien maintenir le tuyau de vidange au moyen d'un lien afin d'éviter que la crosse ne se dégage en cours de vidange et provoque une inondation.
Alimentation électrique
Pour votre sécurité, il est impératif de vous conformer aux indications données ci-dessous.
L'installation électrique doit être conforme à la Norme NF C 15-100, en particulier pour la prise de terre et l'emplacement dans une salle d'eau.
Ligne 3x2,5 mm² mono 230V raccordée à :
- un compteur 20A mono 230V-50Hz
- un disjoncteur différentiel et un fusible individuel (10 ou 16A suivant modèle)
- une prise de courant 10/16A 2 pôles + terre
Nous ne pouvons pas être tenus pour responsables de tout incident causé par une mauvaise mise à la terre de l'appareil.
Conseils pour l'installation électrique de votre appareil
- N'utilisez pas de prolongateur, adaptateur ou prise multiple.
- Ne supprimez jamais la mise à la terre.
- Nous vous conseillons de brancher votre appareil sur une prise facilement accessible mais hors de portée des enfants.
En cas d'incertitude, adressez-vous à votre installateur.
Codes d'entretien des textiles
Pour vous aider dans l'entretien de vos textiles, ceux-ci sont munis d'une étiquette résumant les informations nécessaires. Celles-ci sont exprimées en codes par les symboles ci-dessous :
| 95 LAVAGE | LAVAGE À TEMPERATURE MAXIMALE DE : |
| 95°C | 60°C | 60°C | 40°C | 40°C | 30°C | 40°C maximum |
| - Action mécaniquenormale | - Action mécaniquenormale | - Action mécanique réduite | - Action mécaniquenormale | - Action mécanique réduite | - Action mécanique très réduite | - Lavage à la mainseulémentTempérature40°C maximum |
| - Rinceuse normal | - Rinceuse normal | - Rinceuse normal | - Rinceuse normal | - Rinceuse normal | - Rinceuse normal | - Essorage réduit |
| - Essorage normal | - Essorage normal | - Essorage réduit | - Essorage normal | - Essorage réduit | - Essorage réduit | - essorage réduit |
| CL CHLORAGE | Traitement àl'eau de javel | cl | Chlorage dilué et à froid | | | | |
| REPASSAGE | 200 °CRéglage fort | 150 °CRéglage moyen | 110 °CRéglage doux |
| F NETTOYAGE A SEC | A Tous solvantsusuels | P PerchloréthylèneEssence minérale | F Essence minéraleet solvent fluoré F113 |
| SECHAGE EN TAMBOUR MENAGER | Séchagefort | Séchagedoux | | |
| TRAITEMENT INTERDIT | Pas delavage | Pas dechlorage | Pas de repassage(pas de vapeur) | Pas de nettoyage àsec, ni de détachageaux solvants | Pas deséchage en tambour |
Le tri du linge
Reportez-vous au tableau précédent pour trier votre linge et choisissez le programme adapté aux étiquettes. Dans le cas de charges mélangées, utilisez le programme correspondant au linge le plus fragile.
Pour du linge neuf, prenez au préalable la précaution de vérifier que le textile ne déteint pas : voir "Le test couleur" page 6.
| COTON
90°C | COULEUR
FIBRES MÉLANGÉES
60°C | FIBRES MÉLANGÉES
SYNTHÉTIQUES
40°C | DÉLICAT, FRAGILE, LAINE
FROID à 30 ou 40°C
suivant modèle |
| Poids moyen de quelques pieces de linge sec "peu épais" |
| Drap 1 place | 400 à 500 g | Tee-Shirtt coton grande taille | 150 g |
| Drap 2 places | 800 g | Torchon vaisselle | 100 g |
| Taïe d'oreiller | 200 g | Nappe | 250 g |
| Chemise de nuit légère | 150 g | Lingerie délicate | 50 g |
| Pantalon toile infant | 120 g | Lainage synthétique infant | 50 g |
| Pantalon toile adulte | 500 g | Chaussette | 20 g |
| Chemise homme coton/polyester | 200 g | Pyjama toile adulte | 250 g |
| Poids moyen de quelques pieces de linge sec "épais" |
| Blue-jean adulte | 800 g à 1 kg | Pyjama éponge infant | 100 g |
| Grande serviette éponge | 700 g | Peignoir de bain | 1200 g |
| Petite serviette éponge | 300 g | Sweat-shirt | 250 g |
| Pantalon jogging adulte | 350 g | Housse de couette | 1500 g |
Conseils pour l'entretien de vos textiles
Le test couleur
Au premier lavage, un linge de couleur déteint souvent, sauf s'il est garanti grand teint. Avant de le mettre en machine, faites le test ci-contre.
Si le linge déteint, lavez-le séparément en machine ou à la main.
PRENEZ UNE PARTIE NON VISIBLE DU LINGE
HUMECTEZ-LA D'EAU CHAUDE
PRESSEZ-LA ENSUITE DANS UNE ÉTOFFE BLANCHE
NE DÉTEINT PAS
DÉTEINT
La vérification du linge
Le non-respect de ces conseils peut engendrer des dégâts graves, voire irrémédiables (tambour détérioré, linge déchiré, etc.) et annule la garantie.
Videz les poches.
Fermez les fermetures à glissière et à pression.
Enlevez les crochets des voilages ou mettez vos voilages dans un filet de lavage.
Retirez les boutons mal cousus, les épingles, les agrafes.
Mettez les petites pièces de linge (rubans, pochettes, etc.) dans un filet de lavage.
Chargement du linge et des produits lessiviels
Voir dessin page 13 : D6
Effectuez les opérations dans l'ordre suivant :
Ouverture de la machine
- Vérifiez que la touche "ARRÊT-MARCHE" est relâchée.
- Soulevez la poignée d'ouverture. Le couvercle s'ouvre.
- Ouvrez les portillons du tambour en appuyant sur le poussoir situé sur le volet avant.
Introduction du linge
Placez le linge, préalablement trié, dans le tambour, sans le tasser et en le répartissant uniformément.
Introduction des produits de lavage (Dessin D6)
① - Bac prélavage (poudre) - Reportez-vous au tableau ci-contre. ② - Bac lavage (poudre ou liquide) - Reportez-vous au tableau ci-contre.
Le bac "LAVAGE" peut contenir les poudres et les liquides. Toutefois, ne pas utiliser de lessive liquide pour les programmes AVEC prélavage.
③ - Assouplissant - L'assouplissant est un produit conçu pour adoucir et parfumer votre linge. L'assouplissant concentré est à diluer à l'eau chaude.
④ - Javel
- L'eau de javel peut être utilisée comme agent désinfectant ou comme agent blanchissant. Son action est complémentaire à celle de la lessive. La javel concentrée doit être impérativement diluée.
IMPORTANT :
- Pour un remplissage correct des bacs à produits, mettez le couvercle dans sa position maximale d'ouverture.
- Ne dépassez pas le niveau maximum (MAX).
Dosage de la lessive
| prélavage | lavage |
| Lessives "poudre" normales | 140 ml | 300 ml |
| lessives liquides | | 180 ml |
Les doses préconisées ci-dessus le sont pour des conditions normales de lavage. Suivant la dureté de l'eau, le degré de salissure du linge et dans le cas de certaines options, vous devrez modifier ces doses :
- Eau peu calcaire (dureté inférieure à 15° français) ou linge "peu sale" ou "lavage court", "demi-charge"... : réduisez les doses de 10%.
- Eau très calcaire (dureté supérieure à 30° français) ou linge "très sale" : augmentez les doses de 10%.
Lessives concentrées
Pour leur utilisation, reportez-vous aux prescriptions imprimées sur l'emballage de la lessive.
Lessives pour lainages et textiles délicats
Pour le lavage de ces textiles, il est recommandé d'utiliser une lessive appropriée. Pour les dosages, reportez-vous aux prescriptions imprimées sur l'emballage.
Le traitement des taches difficiles
Les taches de transpiration, sang, fruit, vin, chocolat, disparaissent généralement avec les lessives contenant des éléments biologiques, mais d'autres taches nécessitent un traitement spécifique avant la mise en machine. Faites d'abord un essai sur un endroit peu visible du textile et rincez abondamment. Si vous appliquez un détachant, commencez toujours par l'extérieur de la tache pour éviter les auréoles.
HERBE : savonnez soigneusement, traitez à l'eau de javel diluée. Pour les lainages, l'alcool à 90° peut donner de bons résultats.
CRAYON À BILLE - FEUTRE : tamponnez à l'aide d'un chiffon propre imbibé d'alcool incolore ou d'alcool à 90°. Prenez soin de ne pas étaler la tache.
ROUILLE : pour des taches légères, recouvrez de sel, pressez du jus de citron sur le sel et laissez reposer une nuit ; puis rincez abondamment et faites un lavage. Pour des taches plus importantes, utilisez un produit antirouille en suivant très attentivement les conseils du fabricant.
ROUSSI : si le tissu n'est que très légèrement roussi et dans la mesure où les couleurs peuvent le supporter, faites tremper dans de l'eau additionnée d'eau de javel ; sinon imbibez le tissu d'eau oxygénée à 10 volumes et laissez agir 10 à 15 minutes.
CHEWING-GUM : refroidissez-le avec un glaçon. Dès qu'il est suffisamment dur, grattez légèrement avec l'ongle pour l'éliminer.
ROUGE À LÈVRES : tamponnez à l'éther s'il s'agit de lainage ou de coton, au trichloréthylène si l'article est en soie.
VERNIS À ONGLES : posez la face tachée du tissu sur un papier absorbant, puis humectez l'envers du tissu avec du dissolvant pour vernis à ongles en prenant soin de changer fréquemment le papier se trouvant sous la tache. Assurez-vous que la nature du tissu supporte le dissolvant.
CAMBOUIS - GOUDRON : utilisez de l'eau écarlate ou, à défaut, étalez un peu de beurre frais sur la tache, laissez reposer puis tamponnez avec de l'essence de térébenthine.
PEINTURE : ne laissez pas sécher les dépôts de peinture. Traitez-les immédiatement avec le solvant indiqué sur la boîte de peinture (eau, térébenthine, white spirit). Savonnez puis rincez.
BOUGIE : grattez la cire avec une lame non coupante afin d'en retarder le plus possible, puis repassez en intercalant une feuille de papier de soie entre le fer et le tissu taché.
MOISISSURES RÉCENTES : Pour coton et lin blanc, rincez dans une solution d'eau de javel avec 5 volumes d'eau et une petite cuillère à thé de vinaigre, puis lavez immédiatement. Pour d'autres tissus blancs, utilisez de l'eau oxygénée à 10 volumes et lavez immédiatement.
Nous vous rappelons que, en général, les taches traitées immédiatement s'éliminent facilement. Par contre, les taches anciennes qui ont été repassées ou séchées en tambour ménager ne peuvent plus être enlevées.
UTILISATION DE PRODUITS DÉTACHANTS :
Nous vous recommandons de ne pas utiliser de solvants ou de produits en bombe aérosol à proximité de votre lave-linge et plus généralement d'appareils électriques dans une pièce mal aérée, et ce, afin d'éviter tout risque d'explosion éventuelle.
Choix d'un programme de lavage
voir dessin du tableau de commandes page 12
1 Programmation du lavage
Sélectionnez un programme en fonction du linge introduit dans la machine (voir le tableau des programmes page 8).
2 Sélection de la température
Choisissez la température la mieux adaptée à la nature du linge. Pour cela, conformez-vous aux indications figurant sur les étiquettes apposées sur la plupart des textiles.
BLANC : de "froid" à 90°C
COULEUR - SYNTHÉTIQUE : de "froid" à 60°C
DÉLICAT - LAINE : de "froid" à 30°C
LAINE Woolmark : 40°C
4 Mise en marche de la machine
Vérifiez que le cordon électrique est branché et le robinet d'arrivée d'eau ouvert.
Après avoir effectué la programmation et éventuellement sélectionné l'option "DEMI-CHARGE", enfoncez la touche "ARRÊT-MARCHE".
Le cycle de lavage débute.
La mise en marche ne doit être effectuée que si les portillons du tambour et le couvercle de la machine sont bien fermés.
4 Arrêt de la machine
Lorsque le cycle est terminé, mettez la machine hors tension en relâchant la touche "ARRÊT-MARCHE".
Vous pouvez dès lors ouvrir le couvercle et retirer votre linge.
Relâchez aussi l'autre touche si vous l'aviez sélectionnée.
Par mesure de sécurité, il est conseillé de débrancher le cordon électrique puis de fermer le robinet d'arrivée d'eau.
3 Demi-charge
À utiliser principalement pour les charges de linge réduites, de 1 à 3 kg. Vous réaliserez ainsi d'appréciables économies d'eau.
Rinçage essorage
Pour rincer et essorer du linge lavé à la main :
- Si vous le désirez, versez un adoucissant dans le bac
- avancez le bouton 1
- jusqu'à la position "6" pour une charge composée de BLANC, COTON, COULEURS, SYNTHÉTIQUES OU FIBRES MÉLANGEES
- jusqu'à la position "9" pour une charge composée de LAINAGES, VOILAGES, TEXTILES DÉLICATS OU LINGE FRAGILE
- enfoncez la touche "ARRET-MARCHE" 4
Essorage seul
Pour essorer du linge lavé à la main :
- avancez le bouton 1
- jusqu'à la position "7" pour une charge composée de BLANC, COTON, COULEURS, SYNTHÉTIQUES OU FIBRES MÉLANGEES
- jusqu'à la position "10" pour une charge composée de LAINAGES, VOILAGES, TEXTILES DÉLICATS OU LINGE FRAGILE - enfoncez la touche "ARRET-MARCHE" 4.
Sécurités automatiques
Sécurité d'ouverture du couvercle :
Dès que le cycle de lavage a démarré, le couvercle de votre appareil se verrouille.
Si vous souhaitez ouvrir le couvercle pendant le cycle, relâchez la touche "ARRET-MARCHE" et attendez 2 à 3 minutes afin que la sécurité du couvercle se déverrouille.
De même, à la fin du cycle, vous devez attendre 2 à 3 minutes afin que la sécurité se déverrouille.
Exemples de programmes
| nature du linge | programmes | nombres de rinchages | durée du cycle | programmes comparatifs(*) |
| Blanc | | | | charge énergie eau |
| très sale 90° avec prélavage | 1 | 4 | 2 h 30 | |
| très sale 90° | 2 | 4 | 2 h 15 | .5 kg ...2,15 kWh .74 l |
| sale ECO 40° ou 60° | 2 | 4 | 2 h 15 | |
| rinçage blanc, couleur et synth. | 6 | 1 | 20 min | |
| essorage blanc, couleur et synth. | 7 | | 15 min | |
| Couleur et synthétique | | | | |
| très sale 60° avec prélavage | 1 | 4 | 2 h 30 | |
| très sale 40° ou 60° | 2 | 4 | 2 h 15 | |
| sale 60° | 3 | 4 | 2 h 00 | .5 kg ...1,30 kWh...74 l |
| sale 40° | 4 | 4 | 1 h 50 | .2,5 kg ...0,80 kWh...70 l |
| peu sale froid ou 30° | 5 | 4 | 1 h 30 | |
| Délicat et laine | | | | |
| programme Woolmark 40° | 8 | 3 | 50 min | 1 kg ...0,45 kWh...55 l |
| programme délicat-laine froid ou 30° | 8 | 3 | 50 min | |
| rinçage délicat | 9 | 1 | 10 min | |
| essorage délicat | 10 | | 5 min | |
(*) Pour l'annonce écrite sur l'étiquette énergétique, les tests sont faits selon la directive Européenne 92/75/CEE, à capacité nominale en s'assurant de l'utilisation totale du détergent CEI lors du début de la phase de lavage.
Entretien courant
Nettoyage de l'appareil.
Pour le nettoyage de la carrosserie :
Utilisez uniquement de l'eau et du savon.
Pour le nettoyage de toutes les pièces en plastique (tableau de commande, plinthe, etc...) :
Utilisez uniquement un chiffon humecté d'eau.
Dans tous les cas, proscrire :
- les poudres abrasives
- les éponges métalliques ou plastiques
- les produits à base d'alcool (alcool, diluant, etc...)
Entretien des pièces internes
Pour garantir une meilleure hygiène, nous vous recommandons : - de laisser le couvercle ouvert quelques temps après le lavage, - de nettoyer, environ une fois par mois, les parties en plastique et en caoutchouc de l'accès à la cuve, à l'aide d'un produit légèrement chloré. Pour éliminer tous résidus de ce produit, effectuer un rinçage. - de faire un cycle de lavage à 90°C au moins une fois par mois.
Nettoyage de la boîte à produits.
Nettoyez régulièrement la boîte à produits. Pour cela :
- Appuyez simultanément sur les bossages se trouvant de part et d'autre de la boîte, celle-ci s'extrait de son logement.
- Retirez les siphons qui se trouvent au dos de la boîte.
- Rincez le tout sous le robinet (prenez soin de vider l'excédent d'eau qui pourrait subsister à l'intérieur de la boîte).
- Remettez les siphons à leur place puis remontez la boîte.
Risque de gel
En cas de risque de gel, débranchez le tuyau d'arrivée d'eau et vidangez l'eau qui pourrait subsister dans le tuyau de vidange en plaçant ce dernier le plus bas possible dans une cuvette.
Vérifications périodiques
Nous vous recommandons de vérifier l'état des tuyaux d'arrivée d'eau et de vidange. Si vous constatez le moindre fendillement, n'hésitez pas à les remplacer par des tuyaux identiques disponibles auprès du fabricant ou de son service après-vente.
Remplacement du cordon d'alimentation électrique
Le cordon d'alimentation de votre appareil est spécialement équipé. Vous devrez le remplacer, si vous êtes amené à le faire, par un cordon identique disponible uniquement auprès du fabricant ou de son service après-vente.
Pour changer ce cordon (type : H05VV - F 3 x 1,5 mm²), procédez comme suit :
1) Débranchez la prise de courant.
2) Ouvrez le boîtier de connexion au dos de l'appareil en déverrouillant le couvercle, à l'aide d'un tournevis, aux 4 points indiqués sur le schéma. 3) Remplacez le cordon en veillant :
- à raccorder le fil vert / jaune sur la borne du milieu,
- à bien presser le collier de maintien du cordon.
(Attention : ce collier doit appuyer sur l'isolant du cordon)
4) Refermez le couvercle du boîtier et rebranchez la prise.
Nous vous rappelons qu'en cas d'incertitude, il est préférable de vous adresser à votre installateur.
Quelques incidents peuvent survenir lors de l'utilisation de votre lave-linge, voici des points à vérifier.
Le lave-linge ne fonctionne pas - Vérifiez :
- l'alimentation en eau et en électricité
- la bonne fermeture du couvercle.
Fortes vibrations à l'essorage - Vérifiez :
- que le lave-linge est correctement débridé
- que le sol est bien horizontal
- que le lave-linge ne repose pas sur ses deux roulettes "avant".
■ Vous trouvez de l'eau autour du lave-linge (avant tout, débranchez le cordon électrique de l'appareil ou le fusible individuel) - Vérifiez :
- que la crosse de vidange est bien positionnée dans le conduit d'évacuation
- l'étanchéité du tuyau d'arrivée d'eau ou du robinet (présence des joints ainsi que serrage des raccords du tuyau sur la machine et sur le robinet)
La présence d'eau autour du lave-linge peut être due aussi au fait que votre appareil produit trop de mousse, dans ce cas vérifiez :
- que vous avez bien utilisé une lessive pour machine
- que vous n'avez pas versé trop de lessive
Dans ces deux cas, après avoir épongé, rebranchez le cordon, programmez une vidange si votre appareil vous le permet (sinon procédez comme indiqué en bas de page), puis faites plusieurs rinçages.
Enfin, recommencez votre programme.
"Vidange de la cuve"
Si, en cas d'incident, vous êtes amené à vidanger la cuve, procédez comme suit (dessin D8) :
- Ouvrez la trappe ① à l'avant de l'appareil. Pour cela, insérez un tournevis comme indiqué sur le dessin.
- Déverrouillez la trappe par une pression vers la gauche.
- Tirez le bouchon jaune ② pour dégager la pipette de vidange.
- Séparez le bouchon de la pipette ③ et laissez couler l'eau dans une cuvette préparée à cet effet (faites attention à la température de l'eau).
La vidange terminée, remettez la pipette en place en refaisant toutes ces opérations dans l'ordre inverse.
Le lave-linge ne vidange pas ou le linge n'est pas bien essoré - Vérifiez :
- qu'une fonction supprimant l'essorage n'a pas été programmée (ex. arrêt cuve pleine) qu'une petite pièce de linge (ex. mouchoir, chaussette,...) n'obstrue pas le fond de la cuve.
Dans ce cas :
- débranchez le cordon électrique de l'appareil
- Évacuez le maximum d'eau par la pipette de vidange (voir "Vidange de la cuve" en bas de page).
- Retirez votre linge.
- Tournez le tambour pour positionner les portillons fermés vers le bas : vous verrez apparaître une pièce en plastique (A) (Dessen D7).
- Si votre appareil en est muni, retirez la vis (B).
- Sur certains types d'appareils, la pièce A est pourvue d'un clip C. Dans ce cas, déverrouillez la pièce A en appuyant sur ce clip tout en la faisant légèrement glisser vers la droite.
- Ensuite, dans tous les cas : tournez de nouveau le tambour, ouvrez les portillons et retirez la pièce (A) en la faisant glisser suivant la flèche.
- Par les trous laissés libres, récupérez ce qui se trouve dans le fond de la cuve.
Profitez de cette occasion pour nettoyer le "piège à objets" se trouvant au fond de la cuve (voir façon de procéder en bas de page).
- Remettez la pièce plastique en place ainsi que la vis B en refaisant toutes ces opérations dans l'ordre inverse.
"Piège à objets"
Cet astucieux système récupère les petits objets que vous avez pu laisser par mégarde dans les vêtements et évite qu'ils ne perturbent le fonctionnement de la pompe. Pour le nettoyer, procédez comme suit :
- Retirez la pièce (A) (Dessen D7) comme indiqué ci-dessus.
- Tournez légèrement le tambour, portillons ouverts, vers l'avant de la machine.
Vous avez alors accès au "piège à objets" (Dessin D9).
- Retirez-le de son logement.
- Enlevez les différents objets se trouvant à l'intérieur.
- Rincez-le sous le robinet.
- Remettez-le en place en le poussant bien à fond dans son logement après avoir vérifié la propreté de ce dernier.
- Remontez la pièce A.
D6
LESSIVE POUDRE
LESSIVE LIQUIDE
D7 explications en page 10
D8 explications en page 10
D9
Depuis la création des lave-linge, Skip, Ariel et Brandt mettent en commun leur expérience, leur savoir-faire et leur avance technologique dans un objectif de performance, de qualité mais aussi d'économie et de respect de l'environnement.
Cette recherche permanente, cette collaboration étroite de 3 leaders, vous garantissant jour après jour, année après année, la meilleure efficacité de lavage.
CERTIFICAT DE GARANTIE
Brandt
TEM
SAS au capital de 227 442 400 Francs
RCS NANTERRE B 393 306 857
Siège Social : 7, rue Henri Becquerel
92854 RUEIL-MALMAISON CEDEX
Brandt vous offre une garantie de 5 ans, valable en France métropolitaine, sur les pièces d'origine constructeur de ses appareils électroménagers. Pour toute mise en œuvre de cette garantie, vous devez vous adresser à votre vendeur ou à un réparateur reconnu par Brandt.
Cette garantie nationale s'applique exclusivement :
- aux appareils neufs utilisés dans des conditions normales de fonctionnement conformes aux instructions de la notice d'emploi du constructeur, hors accident, défaut d'aspect, incidents de transport ou de manutention ou dommages naturels (foudre, dégâts des eaux, etc...).
Cette garantie nationale ne s'applique pas :
aux remplacements pouvant intervenir sur les éléments ou accessoires faisant partie de l'entretien habituel et courant (éléments de raccordement eau, électricité, etc...) - aux pièces d'esthétique ou aux pièces dont le vieillissement est considéré comme normal par le constructeur et qui n'entraînent pas une cause de non fonctionnement ou d'inaptitude à l'utilisation initiale. - en cas de modifications des caractéristiques de l'appareil effectuées par l'utilisateur ; au matériel utilisé à titre professionnel, commercial ou collectif ; lorsqu'une cause étrangère à l'appareil ou à ses composants est à l'origine de la défectuosité. En dehors des contrats et des conditions spécifiques du revendeur, cette garantie "pièces certifiées constructeur" ne couvre pas les frais de main d'œuvre et de déplacement.
Si votre appareil était immobilisé en raison d'un retard de disponibilité de pièces imputable à Brandt, notre Garantie 5 ans, gratuite, pièces détachées serait automatiquement reportée d'une durée équivalente à l'immobilisation.
Votre revendeur devra être en possession du justificatif du retard de disponibilité. Les dispositions stipulées ci-dessus n'excluent pas le bénéfice de la garantie légale concernant les vices cachés, conformément aux dispositions de l'article 1641 et suivants du Code Civil. Cette garantie s'applique sur tout achat effectué en France métropolitaine.
Type
Nom et adresse de l'acheteur
NOM
N°.....
Rue
CP.
Ville
Date d'acquisition
CACHET DU VENDEUR
Document à conserver par l'acheteur
Service après-vente
Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque.
Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série).
Ces renseignements figurent sur la plaque signalétique.
PIÈCES D'ORIGINE : lors d'une intervention d'entretien, demandez l'utilisation exclusive de PIÈCES DÉTACHÉES CERTIFIÉES D'ORIGINE.
Relations consommateur
BRANDT c'est aussi le minitel ...
... pour en savoir plus sur tous les produits de la marque :
informations, conseils, les points de vente, les spécialistes après-vente.
... pour communiquer :
nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.
Vous pouvez aussi nous écrire : Service Consommateurs BRANDT - BP 9526 - 95069 CERGY PONTOISE CEDEX
ou nous téléphoner au : 01 34 30 45 00
