163552 - USB hub MANHATTAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hub USB-C 3.1 Type-C SuperSpeed Gen 1 avec alimentation électrique
Marque	Manhattan
Modèle	163552
Connecteurs amont	1 port USB Type-C mâle (câble intégré de 20 cm)
Connecteurs aval	3 ports USB Type-A femelle + 1 port USB Type-C femelle (alimentation)
Vitesse de transfert	5 Gbit/s (SuperSpeed USB 3.1 Gen 1)
Alimentation du hub	Par bus USB (alimenté par l'hôte) ou via USB Power Delivery (PD) jusqu'à 60 W (nécessite chargeur PD externe)
Puissance de sortie par port USB-A	5 V / 1 A
Protections	Surtension, surintensité, démontable à chaud, plug-and-play
Garantie	3 ans
Dimensions (L × l × h)	76 × 38 × 10 mm
Poids	31 g
Longueur du câble	20 cm
Matériau du boîtier	ABS (plastique)
Compatible avec	Windows XP/Vista/7/8.1/10, Linux, Mac 9.x/10.x ou ultérieur
Normes et certifications	USB, FCC, CE, RoHS2, WEEE, USB PD 2.0
Température de fonctionnement	0 °C à 40 °C
Température de stockage	-20 °C à 60 °C
Humidité de fonctionnement	5 % - 90 %
Contenu du pack	Hub USB-C, guide d'instruction rapide
Entretien et nettoyage	Débrancher avant nettoyage. Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité	Ne pas exposer à l'humidité, aux liquides ou à des températures extrêmes. Utiliser uniquement avec des chargeurs conformes.
Pièces détachées et réparabilité	Aucune pièce détachée disponible. Le produit n'est pas réparable par l'utilisateur. En cas de panne, contacter le service après-vente.

FOIRE AUX QUESTIONS - 163552 MANHATTAN

Comment installer le hub Manhattan 163552 ?

Branchez simplement le connecteur USB-C mâle (câble intégré) à un port USB-C de votre ordinateur. Pour utiliser la fonction Power Delivery, connectez un chargeur PD externe au port USB-C femelle du hub. Les périphériques se connectent aux ports USB-A.

Quels périphériques puis-je connecter au hub ?

Vous pouvez connecter tout périphérique USB standard : souris, clavier, clé USB, disque dur externe, imprimante, etc. Les ports USB-A prennent en charge les périphériques USB 2.0 et USB 3.0.

Le hub est-il compatible avec mon ordinateur ?

Le hub est compatible avec les systèmes d'exploitation Windows (XP à 10), Linux et Mac (9.x/10.x ou ultérieur). Il nécessite un port USB-C ou USB 3.0 avec adaptateur (non fourni).

Puis-je charger mon ordinateur portable via ce hub ?

Oui, le hub prend en charge USB Power Delivery (PD) jusqu'à 60 W. Pour cela, vous devez connecter un chargeur PD externe (vendu séparément) au port USB-C femelle du hub. Le hub peut alors recharger l'hôte tout en alimentant les périphériques.

Quelle est la vitesse maximale de transfert ?

La vitesse maximale est de 5 Gbit/s (SuperSpeed USB 3.1 Gen 1). Cette vitesse est accessible avec des périphériques USB 3.0 compatibles.

Le hub nécessite-t-il une alimentation externe ?

Non, le hub peut fonctionner uniquement alimenté par le bus USB de l'ordinateur pour les périphériques de faible puissance. Pour des périphériques gourmands ou pour recharger l'hôte, un chargeur PD externe est recommandé.

Est-il compatible avec les périphériques USB 2.0 ?

Oui, le hub est rétrocompatible avec USB 2.0 et même USB 1.1. Les périphériques fonctionneront à leur vitesse native.

Que faire si un périphérique n'est pas reconnu ?

Vérifiez la connexion du hub à l'ordinateur. Essayez de brancher le périphérique directement sur l'ordinateur. Redémarrez l'ordinateur. Si le problème persiste, vérifiez les pilotes USB dans le gestionnaire de périphériques.

Puis-je utiliser le port USB-C du hub pour transférer des données ?

Non, le port USB-C femelle du hub est dédié à l'alimentation (Power Delivery uniquement). Il ne transfère pas de données. Utilisez les ports USB-A pour les données.

Comment nettoyer le hub ?

Débranchez le hub avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer le boîtier. N'utilisez pas de liquides, de sprays ou de produits abrasifs qui pourraient endommager l'appareil.

MODE D'EMPLOI 163552 MANHATTAN

Hub USB-C 3.1 Type-C SuperSpeed Génération 1 avec alimentation électrique

Port USB Type-C mâle vers Trois Type-A femelle et un port Type-C femelle d'alimentation électrique

Part No.: 163552

EAN-13: 0766623163552 | UPC: 766623163552

Caractéristiques:

• Fournit à un connecteur Type-C trois ports USB Type-A SuperSpeed pour relier des périphériques additionnels
• Les ports USB-A prennent en charge la transmission de données SuperSpeed (5 Gbits/s) en chargeant jusqu'à 5V/1A
• Le port alimenté par bus / USB-C charge le périphérique hôte et le hub par alimentation USB (PD) en utilisant l'alimentation existante de l'appareil
• Prend en charge la fonction USB Power Delivery (PD) jusqu'à 60 W; nécessite un chargeur PD externe - disponible de Manhattan
• Protection contre la surtension ; démontable à chaud.
• Plug-and-Play.
  • Garantie de trois ans.

Spécifications:

Normes et certifications

• USB
  • FCC
  • CE
• RoHS2
• WEEE
• Alimentation USB (PD) 2.0

Général

• Vitesse de transfert : 5 Gbits/s
- Un port amont avec câble intégré, Type-C standard mâle
- Trois ports en aval, Type-A standard femelles
- Un port en aval, Type-C standard femelle
- Alimentation en sortie totale de 1 A maximum
- Alimenté par bus
- Protection contre les surintensités

Connexions

• USB Type-C, 24 pôles, mâle
• Trois USB Type-A, 4 broches, femelles

Puissance de sortie 5V / 1A

- USB Type-C, 24 pôles, femelle Alimentation USB, pas de transfert de données

Caractéristiques physiques

• Calibre du câble : 24 AWG
• Longueur du câble : 20 cm
  • Tension de tenue : 300 Vcc
  • Résistance d'isolation : 10 MOhm
  • Résistance conductrice : 5 Ohm
• Boîtier : ABS (matière plastique)
• Dimensions: 76 × 38 × 10 ~mm
• Poids : 31 g (1,1 oz)
• Blindé

Caractéristiques environnementales

- Température de fonctionnement : 0 °C - 40 °C Température de stockage : -20 °C - 60 °C Humidité de fonctionnement : 5 - 90%

Configuration requise

- Windows XP/Vista/7/8.1/10, Linux, Mac 9.x/10.x ou version ultérieure

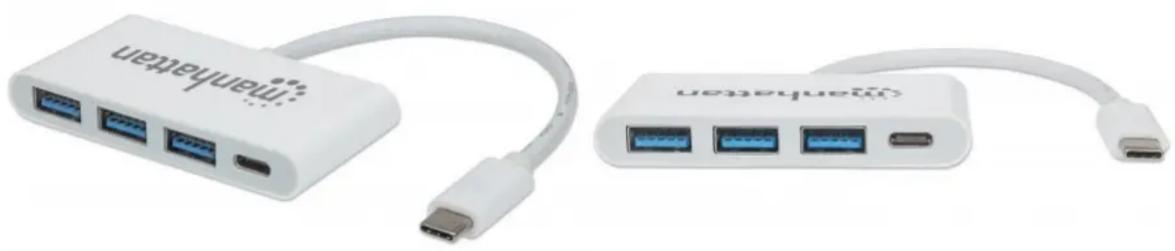

Contenu du pack

• Hub USB-C 3.1 Type-C SuperSpeed Génération 1 avec alimentation électrique
• Guide d'instruction rapide
