Marque	Schneider
Modèle	iAMP 5 A
Type de produit	Transformateur de courant
Courant nominal (primaire)	5 A
Courant thermique maximal	50 A pendant 5 s (10 In)
Classe de précision	1,5 %
Catégorie de surtension	III
Degré de pollution	2
Tension de référence pour l'isolement	600 V (phase-neutre)
Tension d'essai diélectrique	2 kV (50 Hz / 60 min)
Normes de sécurité	IEC 61010-1
Circuits concernés	Tous les circuits vers la terre
Fréquence nominale	50/60 Hz
Installation	Respecter les normes et règlements en vigueur
Environnement d'utilisation	Intérieur (degré de pollution 2)
Entretien et nettoyage	Utiliser un chiffon sec et non pelucheux
Sécurité	Ne pas dépasser les spécifications ; déconnecter avant maintenance
Utilisation prévue	Mesure de courant alternatif
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; confier à un professionnel

FOIRE AUX QUESTIONS - iAMP 5 A SCHNEIDER

Comment installer le transformateur de courant ?

L'installation doit être réalisée par un électricien qualifié conformément aux normes en vigueur. S'assurer que le circuit est hors tension. Raccordement du primaire en série avec le conducteur à mesurer, secondaire en court-circuit lors de l'installation.

Quelle est la classe de précision ?

La classe de précision est de 1,5 %, ce qui signifie une erreur maximale de 1,5 % sur la mesure.

Puis-je utiliser ce transformateur pour mesurer un courant continu ?

Non, il est conçu uniquement pour le courant alternatif (AC). Ne pas l'utiliser en courant continu.

Que signifie '10 In pendant 5 secondes' ?

Cela indique que le transformateur peut supporter un courant de 50 A (10 fois le nominal) pendant 5 secondes sans dommage.

Comment nettoyer l'appareil ?

Utiliser un chiffon sec et non pelucheux. Ne pas utiliser de solvants ou de produits abrasifs.

Quelles sont les conditions d'utilisation ?

Utiliser en intérieur, dans un environnement propre (degré de pollution 2), avec une tension maximale de 600 V phase-neutre.

Que faire si l'appareil semble défectueux ?

Ne pas tenter de réparer. Retourner au service après-vente ou consulter un professionnel.

Dois-je court-circuiter le secondaire avant de retirer la charge ?

Oui, pour des raisons de sécurité, le secondaire doit être court-circuité avant toute intervention pour éviter des tensions dangereuses.

Quelle est la tension d'essai d'isolement ?

La tension d'essai est de 2 kV (valeurs efficaces) à 50 Hz pendant 60 minutes.

Puis-je utiliser ce produit en extérieur ?

Non, le degré de pollution 2 indique une utilisation en intérieur uniquement. Ne pas exposer aux intempéries.

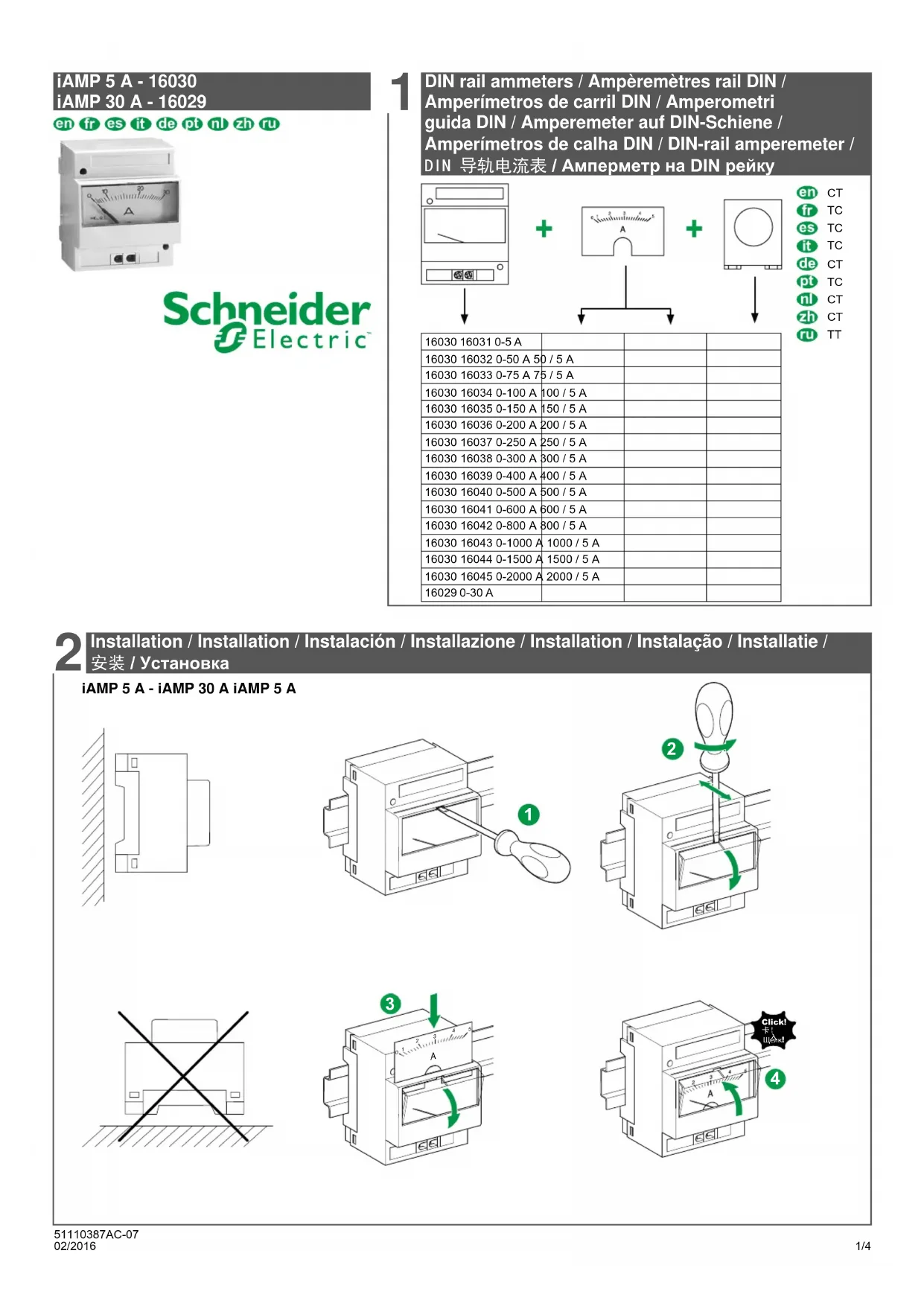

MODE D'EMPLOI iAMP 5 A SCHNEIDER

□10 In pendant 5 secondes

■Classe de précision : 1,5 %

■Isolement (EN/IEC 61010-1) :

□Catégorie de surtension (OVC) : III

□Degré de pollution : 2

□Tension de référence pour l'isolement :

600 V (Phase - Neutre)

□Tension d'essai : 2 kV valeur efficace

50 Hz / 60 min

□Circuits considérés : tous les circuits

vers la terre

Ce produit doit être installé, raccordé et utilisé en respectant les normes et/ou les règlements d'installation en vigueur.

En raison de l'évolution des normes et du matériel, les caractéristiques et cotes d'encombrement données ne nous engagent qu'après confirmation par nos services.
