Type de produit	Prise murale avec bouton poussoir
Marque	Schneider
Modèle	ZB5AZ101
Dimensions (L x l x H)	85 x 85 x 50 mm
Poids	120 g
Matériau	Thermoplastique, métal (parties internes)
Couleur du bouton	Vert
Alimentation	230 V AC, 50/60 Hz
Courant nominal	10 A
Type de contact	1 NO (normalement ouvert)
Action du bouton	Momentané avec retour par ressort
Degré de protection	IP54 (estimation)
Température de fonctionnement	-25 °C à +70 °C
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Double isolation, conformité CE, ne pas obstruer le mouvement du bouton
Pièces détachées et réparabilité	Bouton poussoir remplaçable, capot de protection disponible (réf. ZBY9)
Informations générales	Utilisation intérieure, montage encastré dans boîte 80x80 mm
Normes	NFC 61-314, IEC 60947
Durée de vie mécanique	10 millions de cycles (estimation)
Raccordement	Bornes à vis, section max. 2.5 mm²

FOIRE AUX QUESTIONS - ZB5AZ101 SCHNEIDER

Comment installer le bouton poussoir ZB5AZ101 ?

Assurez-vous que l'alimentation est coupée. Montez le bouton dans une boîte d'encastrement 80x80 mm. Raccordez les fils aux bornes à vis selon le schéma (contact NO). Fixez le capot en respectant le couple de serrage indiqué. Consultez la notice complète pour plus de détails.

Quelle est la tension d'alimentation recommandée ?

Le ZB5AZ101 est conçu pour une tension nominale de 230 V AC, 50/60 Hz. Il peut être utilisé sur des circuits basse tension (24 V DC) mais les performances de contact peuvent varier.

Le bouton poussoir est-il compatible avec des systèmes 24V ?

Oui, il fonctionne sur 24 V DC, mais le courant nominal doit être réduit. Vérifiez les caractéristiques électriques dans la notice technique.

Comment nettoyer ce produit ?

Nettoyez avec un chiffon sec et doux. N'utilisez pas de produits chimiques, d'abrasifs ou de nettoyeurs haute pression. Un chiffon légèrement humide peut être utilisé si nécessaire, puis séchez immédiatement.

Que faire si le bouton reste bloqué ou ne revient pas ?

Vérifiez qu'aucun objet n'obstrue le mouvement. Si le problème persiste, le ressort de rappel peut être défectueux. Remplacez le bouton poussoir complet. Ne forcez pas, cela pourrait endommager l'appareil.

Quelle est la durée de vie mécanique estimée ?

La durée de vie mécanique est d'environ 10 millions de cycles dans des conditions normales d'utilisation. Elle dépend de la fréquence d'actionnement et de l'environnement.

Peut-on changer la couleur du bouton ?

Le capot du bouton est amovible. Référez-vous à la gamme Harmony XB5 pour des capots de différentes couleurs. Le modèle ZB5AZ101 est vert, mais d'autres couleurs sont disponibles en changeant le capot.

Ce produit est-il adapté à un usage extérieur ?

Non, il est prévu pour une utilisation intérieure uniquement. L'indice de protection IP54 offre une protection limitée contre la poussière et les projections d'eau, mais pas contre les intempéries.

Où trouver les pièces de rechange ?

Les pièces de rechange sont disponibles chez les distributeurs Schneider agréés. Les références courantes incluent le capot (ZBY9) et le bouton poussoir complet (ZB5AZ101). Consultez le site Schneider ou contactez le service client.

La garantie est-elle incluse ?

Oui, le produit est couvert par la garantie standard Schneider de 2 ans à compter de la date d'achat. Conservez la facture pour toute réclamation. Des extensions de garantie peuvent être souscrites.

MODE D'EMPLOI ZB5AZ101 SCHNEIDER

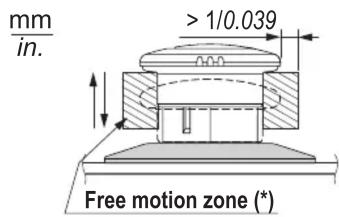

(*): Free motion zone Zone de mouvement libre Zona de libre movimiento

With ZBY9●2● (optional) Avec ZBY9●2● (facultatif) Con ZBY9●2● (opcional)

(*): Free motion zone Zone de mouvement libre Zona de libre movimiento

DANGER / DANGER / PERICOLO

OBSTRUCTED PUSH BUTTON MOTIONMake sure that the push button will fully operate.Failure to follow these instructions will result in death or serious injury.	MOUVEMENT DU BOUTON POUSSOIR OBSTRUEAssurez-vous que le bouton fonctionne correctement.Le non-respect de ces instructions provoquera la mort ou des blessures graves.	OPERACION DEL PULSADOR OBSTRUIDA Asegurarse que el pulsador funciona correctamente.Si no se siguen estas instrucciones provocará lesiones graves o incluso la muerte.
