Type de produit	Gâche électrique à encastrer avec mémoire d'impulsion
Marque	EXTEL
Modèle	WECA 90301
Utilisation	Portes ouvrant à gauche ou à droite (réversible)
Alimentation	Impulsion électrique (12 V AC/DC typique)
Fonction mémoire	Oui – la gâche reste déverrouillée après impulsion jusqu'à l'ouverture de la porte
Décondamnation manuelle	Curseur avec positions « bloquée » (B) et « ouverte » (A)
Dimensions (estimation)	Encastrée, dimensions standard (≈ 115 x 25 x 44 mm)
Poids (estimation)	≈ 150 g
Matériau	Métal (acier ou alliage)
Réversibilité	Oui – inverser plaque et mécanisme
Réglage	Positionnement de la gâche pour que le pêne appuie sur le téton de mémoire
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Recyclage	Ne pas jeter avec les ordures ménagères – rapport en déchèterie ou chez le distributeur
Normes	Conforme aux directives européennes (CE)
Contact SAV	Hotline : [phone] (0,337 €/min)

FOIRE AUX QUESTIONS - WECA 90301 EXTEL

Comment installer la gâche WECA 90301 ?

L'installation se fait en encastrant la gâche dans le dormant de la porte. Assurez-vous que le pêne de la serrure appuie sur le téton de mémoire (1) lorsque le portillon est fermé. Pour une inversion droite/gauche, dévissez la plaque, inversez-la horizontalement, puis inversez verticalement le mécanisme avant de reviser l'ensemble.

Comment inverser le sens d'ouverture de la gâche ?

La gâche est réversible. Pour l'inverser, dévissez la plaque, inversez-la horizontalement, puis inversez verticalement le mécanisme. Revissez le tout. Cela permet de passer d'une porte ouvrant à gauche à une porte ouvrant à droite.

Que faire si la gâche ne se verrouille pas après impulsion ?

Vérifiez que lorsque la porte est fermée, le pêne de la serrure appuie correctement sur le téton de mémoire (1). Si ce n'est pas le cas, réajustez le positionnement de la gâche en la déplaçant légèrement.

Comment utiliser la décondamnation manuelle ?

La décondamnation manuelle se fait via le curseur (L). En position B (bloquée), une impulsion électrique déverrouille la gâche jusqu'à l'ouverture de la porte. En position A (ouverte), la gâche reste libérée en permanence, utile pour travaux ou déménagements.

Quel type d'alimentation électrique est nécessaire ?

La gâche fonctionne par impulsion électrique. La tension typique est de 12 V AC ou DC. Consultez la notice complète pour les spécifications exactes.

Comment entretenir la gâche électrique ?

Nettoyez l'appareil avec un chiffon sec et doux. N'utilisez pas de solvants, de produits abrasifs ou de nettoyants liquides. Vérifiez périodiquement le bon positionnement du téton de mémoire.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord l'alimentation électrique et le branchement. Assurez-vous que la gâche est correctement positionnée. Si le problème persiste, contactez le service après-vente EXTEL au 0 892 350 069 (0,337 €/min).

La gâche est-elle compatible avec tous les types de serrures ?

La gâche WECA 90301 est conçue pour fonctionner avec des serrures dont le pêne vient en appui sur le téton de mémoire. Elle convient aux portes ouvrant à gauche ou à droite après réversibilité.

Comment recycler la gâche en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Rapportez-le à votre distributeur ou utilisez les points de collecte sélective mis à disposition par votre commune. Les substances dangereuses doivent être traitées séparément.

Où trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue.

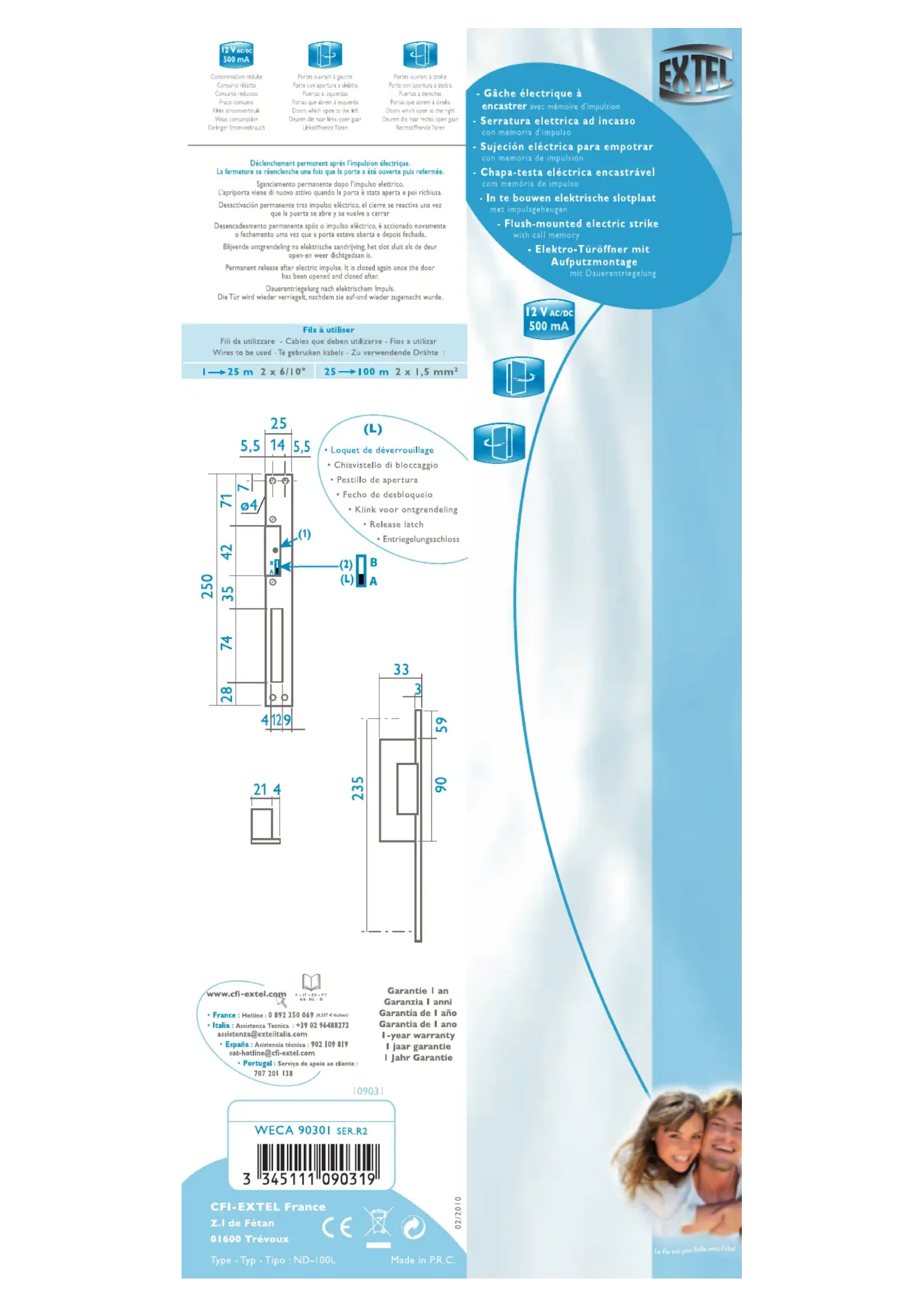

MODE D'EMPLOI WECA 90301 EXTEL

Consommation réduite

Consumo ridotto

Consolidado

Portes ouvrant à gauche

Portes ouvrant à croite

Déclenchement permanent après l'impulsion électrique.

La fermeture se réenclenche une fois que la porte a été ouverte puis refermée.

• France : Hotline : [phone] (0,337 € tcal/min)

- Gâche électrique à

encastrer avec mémoire d'impulsion

la Vie est plus Belle avec Extel

02/2010

F Afin de garantir l'ouverture, vérifiez que lorsque le portillon est fermé, que le pêne de la serrure appuie bien sur le téton de mémoire (1). Réajustez le positionnement de la gâche si nécessaire.

Décondamnation manuelle (2)

- Position "bloquée": curseur (L) en position B, une impulsion électrique suffit à déverrouiller la gâche (qui le reste jusqu'à l'ouverture de la porte)

- Position "ouverte": curseur (L) en position A, la gâche reste libérée en permanence (pour travaux, déménagements, etc)

Votre gâche est réversible droite / gauche. Si vous avez besoin de l'inverser, dévissez la plaque, inversez horizontalement la plaque, inverser verticalement le mécanisme et revissez l'ensemble.

FR - Ne jetez pas les piles et les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé et à l'environnement. Faites reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mise à votre disposition par votre commune.
