VMB1BLS - Contrôleur Velbus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de volet roulant 1 canal
Marque	Velbus
Modèle	VMB1BLS
Dimensions	72 x 59 x 24 mm
Alimentation	12..18 V CC
Consommation maximale	100 mA
Contact relais	230 V CA / 16 A max. ou 30 V CC / 12 A max.
Adresses possibles	250
Fonctions principales	Pilotage de volet roulant, fonctionnement via Velbus ou boutons-poussoirs, temporisateur programmable, notification vers modules de contrôle
Indicateurs LED	Alimentation (PS), monter, descendre, messages d'erreur
Utilisation avec deux boutons-poussoirs	Appui bref : monter/descendre jusqu'à fin ; appui long : action tant que bouton enfoncé
Utilisation avec un bouton-poussoir	Même principe, inversion du sens après chaque arrêt
Mode autonome (Standalone)	Possible sans bus de données, alimentation seule nécessaire
Terminaison de bus	Cavalier/interrupteur de terminaison (ouvrir si standard, fermer deux modules aux extrémités)
Installation typique	Moulé pour caisson de volet roulant ou montage universel
Logiciel de configuration	Velbuslink version 9.28 ou supérieure
Entretien	Aucun entretien particulier requis
Sécurité	Respecter les consignes de sécurité ; déconnecter l'alimentation avant toute intervention
Conformité	Conforme aux réglementations et directives européennes en vigueur

FOIRE AUX QUESTIONS - VMB1BLS Velbus

Comment adresser le module VMB1BLS dans une installation Velbus ?

Nous recommandons d'adresser le module d'avance. Connectez-le à l'installation Velbus, utilisez la fonction Gestion des adresses dans Velbuslink avec détection automatique. Vous pouvez également le faire après installation en pilotant le canal depuis Velbuslink et en observant quel volet réagit.

Que signifient les clignotements des LED monter et descendre ?

En cas d'erreur, les deux LED clignotent simultanément : 2 clignotements = erreur de communication ; 3 clignotements = tension trop faible ; 4 clignotements = tension trop élevée.

Puis-je utiliser le VMB1BLS sans bus Velbus, en mode autonome ?

Oui, le module peut fonctionner de manière autonome (standalone). Il suffit de l'alimenter en 12..18 V CC (100 mA) et de connecter des boutons-poussoirs directement sur les bornes haut, commun et bas.

Comment connecter les boutons-poussoirs pour le contrôle du volet ?

Pour deux boutons, connectez le bouton haut à la borne 4, le bouton bas à la borne 6, et le commun à la borne 5. Pour un seul bouton, reliez-le entre la borne 4 (ou 6) et la borne 5 ; le sens s'inverse après chaque arrêt.

Quelle est la consommation électrique du module ?

La consommation maximale est de 100 mA sous une alimentation de 12 à 18 V CC.

Comment configurer la temporisation du volet ?

La temporisation est programmable via le logiciel Velbuslink. Vous pouvez définir des délais de montée/descente ou des positions intermédiaires selon les fonctions disponibles.

Que faire si la LED d'alimentation (PS) est éteinte ?

Si la LED PS est éteinte, l'alimentation n'est pas correcte. Vérifiez la tension 12..18 V CC aux bornes 7 et 8, ainsi que la polarité.

Le module est-il compatible avec des moteurs 230 V CA et 24 V ?

Oui, le contact relais supporte 230 V CA (16 A max.) ou 30 V CC (12 A max.), ce qui permet de piloter des moteurs 230 V CA ainsi que des moteurs 24 V CC via une alimentation adaptée.

Comment installer physiquement le VMB1BLS ?

Le module est conçu pour être monté dans un caisson de volet roulant ou tout autre boîtier. Ses dimensions sont de 72 x 59 x 24 mm. Veillez à respecter les distances de sécurité et à ne pas obstruer les aérations.

Que faire en cas de dysfonctionnement ou d'erreur ?

Consultez le clignotement des LED pour identifier l'erreur. Vérifiez les connexions, l'alimentation et éventuellement l'adressage. Si le problème persiste, reportez-vous à la notice complète sur www.velbus.eu.

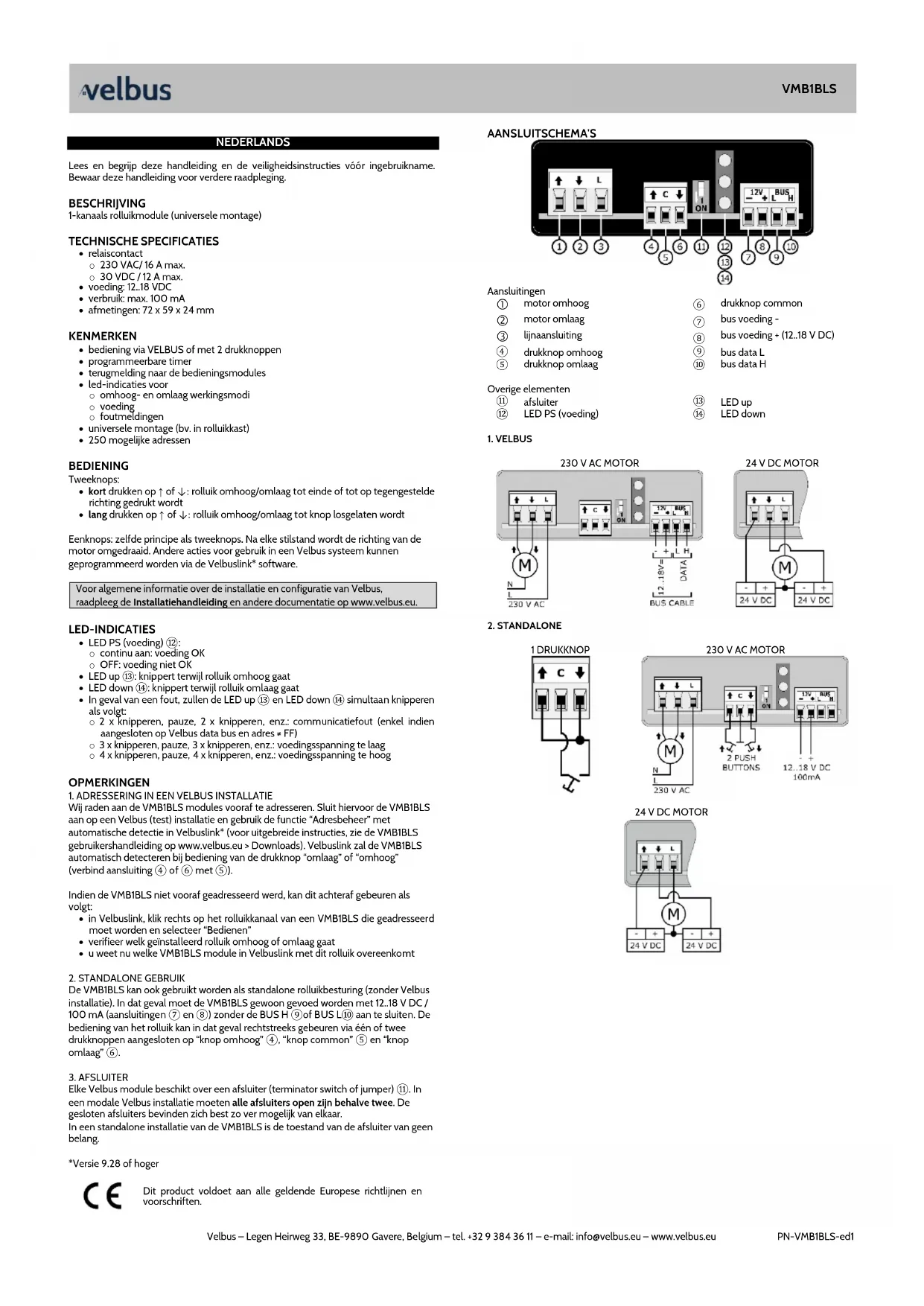

MODE D'EMPLOI VMB1BLS Velbus

Lire et comprendre ce mode d'emploi et toutes les consignes de sécurité avant d'utiliser l'appareil. Garder ce mode d'emploi pour toute référence ultérieure.

Description

module de pilotage volet roulant à 1 canal (montage universel)

Specifications techniques

- contact relais :

○ 230 V CA / 16 A max. ○ 30 V CC / 12 A max. - alimentation : 12..18 V CC • consommation : max. 100 mA • dimensions : 72 x 59 x 24 mm

Caractéristiques

• fonctionnement via VELBUS ou via bouton(s)-poussoir(s) directement connecté(s) • temporisateur programmable
• notification vers les modules de contrôle
• indication LED pour

○ modes de fonctionnement monter / descendre

○ alimentation

o messages d'erreur

• moulé pour installation dans p. ex. caisson de volet roulant • 250 adresses possibles

Utilisation

Deux boutons-poussoirs :

• appuyer brièvement sur ↑ ou ↓: monter / descendre le volet jusqu'à la fin, ou jusqu'à ce que la direction opposée soit choisie
• maintenir enfoncé ↑ ou ↓: monter / descendre le volet jusqu'à ce que le bouton soit relâché

Un bouton-poussoir : le même principe que deux boutons-poussoirs. Après chaque arrêt, le sens du moteur est inversé. Autres actions pour utilisation dans un système Velbus peuvent être programmées via le logiciel Velbuslink*.

Pour une explication générale concernant l'installation et configuration de Velbus, consulter le Guide d'installation et d'autres documentation sur www. velbus. eu.

Indication LED

• LED PS (alimentation) ⑫: o continuellement allumé: alimentation OK o ÉTEINT : alimentation pas OK • LED monter ⑬: clignote pendant que le volet monte • LED down ⑭: clignote pendant que le volet descend - En cas d'erreur, les LED monter ⑬ et descendre ⑭ clignoteront simultanément comme suit :

o 2 clignotements, pause, 2 clignotements, etc. : erreur de communication (seulement si connecté à un bus de données Velbus et adresse ≠ FF) - 3 clignotements, pause, 3 clignotements, etc. : tension d'alimentation trop faible ○ clignotements, pause, 4 clignotements, etc.: tension d'alimentation trop élevée

Remarques

1. ADRESSAGE DANS UNE INSTALLATION VELBUS

Nous vous recommandons d'adresser les modules VMB1BLS d'avance. Connecter le VMB1BLS à une installation Velbus et utiliser dans Velbuslink* la fonction "Gestion des adresses" avec détection automatique (pour des instructions détaillées, voir la notice d'utilisation complète du VMB1BLS dans la rubrique « Téléchargements » de www. velbus. eu). Velbuslink détectera automatiquement le VMB1BLS lors de l'utilisation du bouton-poussoir "bas" ou "haut" (connecter ④ ou ⑥ à ⑤).

Si le VMB1BLS n'a pas été adressé d'avance, vous pouvez encore le faire par la suite :

• dans Velbuslink, cliquer droit sur le canal de volet d'un VMB1BLS à adresser et sélectionnez « Piloter »
• vérifier lequel des volets installés monte ou descend
• vous savez maintenant quel module VMB1BLS correspond à ce volet

2. Utilisation autonome (standalone)

Le VMB1BLS peut également être utilisé comme commande de volet autonome (sans installation Velbus). Dans ce cas, le module doit seulement être alimenté avec 12..18 V CC / 100 mA (bornes ⑦ et ⑧) sans connecter le BUS H ⑨ ou BUS L⑩. Le volet peut alors être directement piloté via les boutons-poussoirs connectés au "bouton haut" ④, "bouton commun" ⑤ et "bouton bas" ⑥.

3. TERMINAISONS

Chaque module Velbus comporte un cavalier ou interrupteur de terminaison ⑪. Dans une installation Velbus typique toutes les terminaisons sauf deux doivent être ouvertes. Idéalement, les terminaisons se trouvent aussi loin que possible l'une de l'autre.

Pour un VMB1BLS installé en mode 'standalone' (sans bus de données), l'état de la terminaison n'a pas d'importance.

*Version 9.28 ou supérieur

Ce produit est conforme à tous les règlements et directives européens en vigueur.

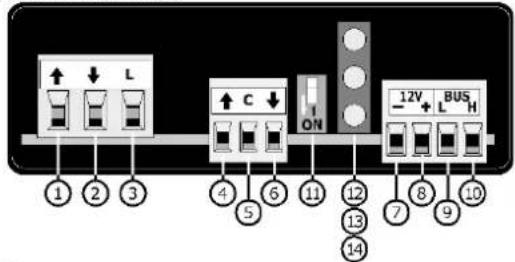

SCHÉMAS DE CONNEXION

① moteur monter ② moteur descendre ③ conducteur de phase ④ bouton-poussoir monter ⑤ bouton-poussoir descendre

⑥ bouton-poussoir commun ⑦ alimentation bus - ⑧ alimentation bus + (12..18 V CC) ⑨ bus data L ⑩ bus data H

Autres éléments

⑪ terminaison ⑫ LED PS (alimentation)

⑬ LED monter ⑭ LED descendre

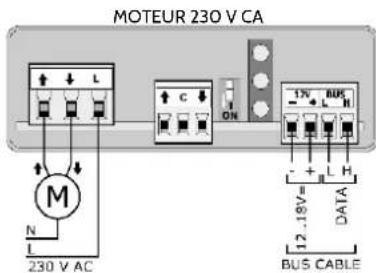

1. VELBUS

MOTEUR 230 V CA MOTEUR 24 V CA 12V BUS L H - + L H N 230 V AC DATA BUS CABLE M M - + 24 V DC - + 24 V DC

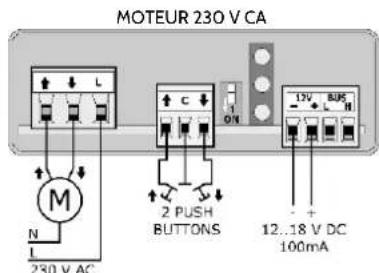

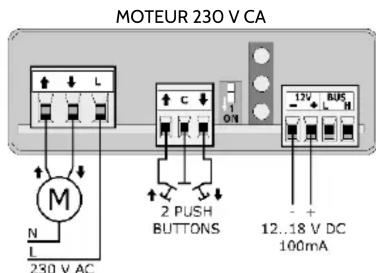

1. STANDALONE

1 BOUTON-POUSSOIR ↑ C ↓

MOTEUR 230 V CA M L N L 230 V AC C ON 2 PUSH BUTTONS 12V BUS - + 12..18 V DC 100mA

MOTEUR 24 V CC
