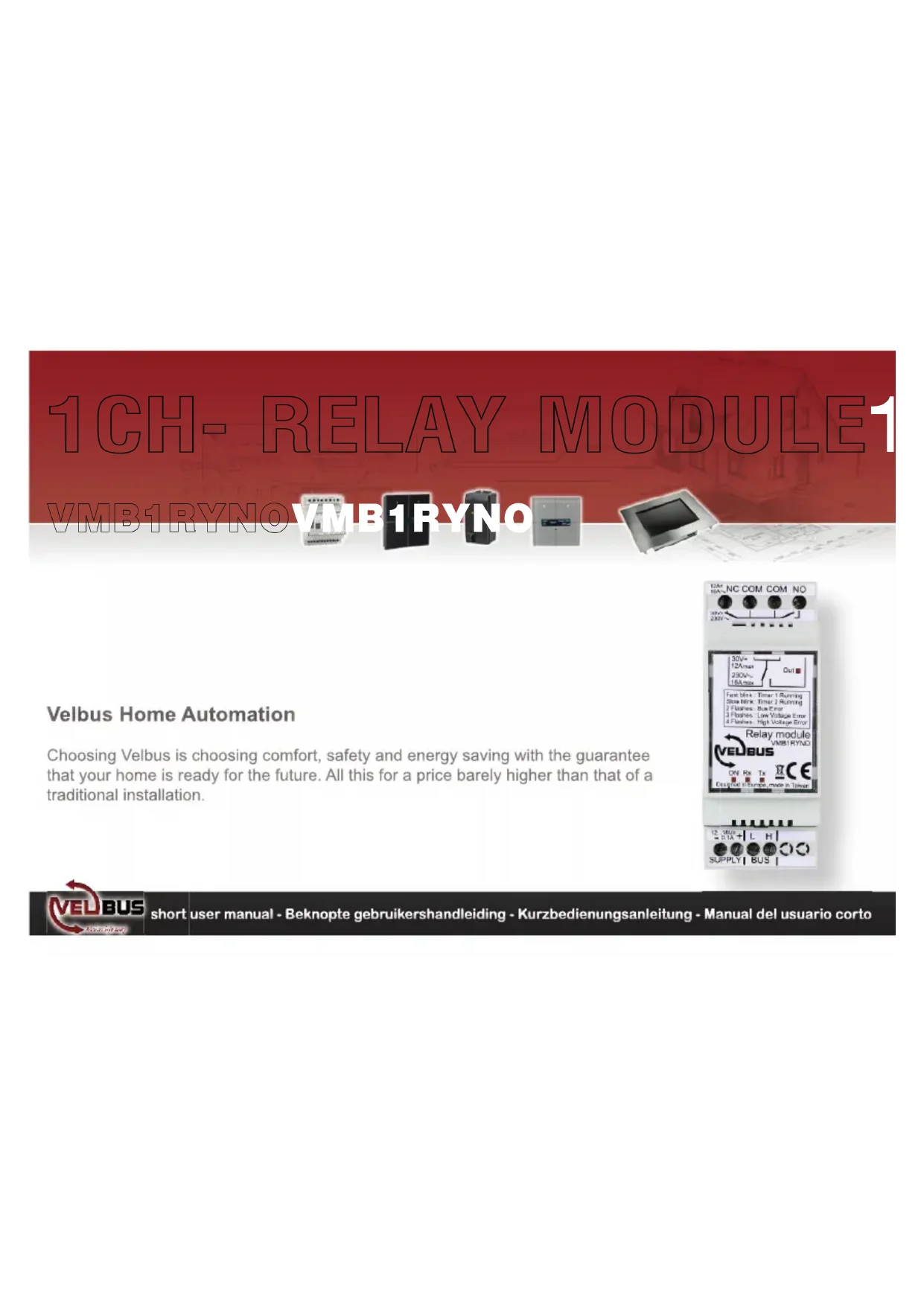

VMB1RYNO - Module domotique Velbus - Notice d'utilisation et mode d'emploi gratuit

Marque	Velbus
Modèle	VMB1RYNO
Type de produit	Module domotique avec relais
Dimensions (L x H x P)	90 x 36 x 58 mm (2 modules DIN)
Poids	Environ 150 g
Alimentation	13 V DC (12 à 18 V DC toléré)
Consommation	100 mA (typique)
Sorties relais	1 relais inverseur (NO/NF)
Caractéristiques des contacts	12 A / 30 V CC ou 16 A / 230 V CA, courant d'appel max. 80 A
Nombre d'adresses ID	250
Modes d'utilisation	Plusieurs modes configurables via logiciel
Fonctions de temporisation	Intégrées
Commande manuelle	Poussoirs intégrés pour test
Indication LED	LED de transmission et de mode
Configuration	Via PC avec logiciel Velbuslink
Terminaison bus	Cavalier TERM (limité à 2 par installation)
Entretien et nettoyage	Dépoussiérer avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Installation par un électricien qualifié ; couper l'alimentation avant intervention
Pièces détachées et réparabilité	Contacter le service client Velbus ; pas de pièces réparables par l'utilisateur
Garantie	2 ans (sous réserve des conditions générales)

FOIRE AUX QUESTIONS - VMB1RYNO Velbus

Comment configurer le module VMB1RYNO ?

Connectez le module au système Velbus et utilisez le logiciel Velbuslink sur PC pour sélectionner le mode de pilotage et les adresses.

Quelle est l'alimentation requise pour ce module ?

Le module nécessite une alimentation de 13 V DC (tolérance 12 à 18 V DC) et consomme typiquement 100 mA.

Combien de modules peuvent être connectés sur un même bus ?

Le bus Velbus peut supporter jusqu'à 250 adresses ID. Le nombre physique dépend de la longueur de câble et de l'alimentation.

Que signifient les cavaliers TERM ?

Les cavaliers TERM activent la résistance de terminaison du bus. Une installation ne doit comporter que 2 cavaliers : un dans le boîtier de distribution et un dans le module le plus éloigné.

Puis-je commander manuellement le relais ?

Oui, le module dispose de poussoirs intégrés pour tester le relais en local, sans nécessiter de commande à distance.

Quels types de charges puis-je connecter ?

Le relais supporte jusqu'à 12 A en courant continu (30 V) ou 16 A en alternatif (230 V). Il peut supporter des courants d'appel jusqu'à 80 A.

Comment savoir si le module communique sur le bus ?

Le module est équipé d'une LED de transmission et d'une LED d'indication de mode qui clignotent selon l'activité.

Le module peut-il gérer des temporisations ?

Oui, il intègre des fonctions de temporisation configurables via le logiciel Velbuslink.

Dois-je couper l'alimentation avant d'installer le module ?

Oui, pour des raisons de sécurité, l'installation doit être réalisée hors tension par un électricien qualifié.

Où trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit sur le site notice-facile.com au format PDF.

MODE D'EMPLOI VMB1RYNO Velbus

Contact normal fermé1.

Contact normal ouvert2.

Alimentation Velbus 3.

Velbus4.

Indication du mode5.

Réception données Velbus7.

1. LED de transmission Velbus

Opération

Contrôle manuel9.

1. Terminaison

Ns Anschlüsse

• plusieurs modes d'utilisation - fonctions de temporisation • 250 adresses d'ID - poussoirs intégrés pour tester le module

Spécifi cations

• sorties relais CC: 12A / 30VCC - CA: 16A / 230VCA • relais à haut courant d'appel (80A) »alimentation requise: 13V (12...18VDC tolérée) • consommation typique: 100mA
• dimensions: 90x36x58mmm (2 modules sur le rail DIN)

Eigenschaften

Configuration depuis PC

Connectez le module au système Velbus et sélectionnez le mode de pilotage à l'aide du logiciel Velbuslink.

Généralement, une installation Velbus® ne peut comporter que 2 cavaliers TERM.

Normalement, il y a un cavalier TERM dans le module à l'intérieur du boîtier de distribution et un cavalier TERM dans le module le plus éloigné du boîtier de distribution.

Retirez le cavalier dans tous les autres modules.

TERM
