LC6650GP3 V2.3 - Alimentation (PC) LC-Power - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation PC
Marque	LC-Power
Modèle	LC6650GP3 V2.3
Puissance totale	650 W
Puissance combinée +12V	550 W
Efficacité	>90% (certifiée 80 PLUS® SILVER 230V EU)
Ventilateur	140 mm silencieux
Connecteur principal carte mère	20+4 broches
Connecteur CPU +12V	4+4 broches (divisible)
Connecteurs PCI-Express	2 × (6+2 broches)
Connecteurs SATA	Plusieurs (selon configuration)
Connecteurs PATA (Molex)	Plusieurs (selon configuration)
Facteur de correction de puissance	Active PFC
Protections	OCP, OPP, OVP, OTP, SCP, UVP
Normes	CE, TÜV, RoHS, ErP
Consommation en veille	< 0,5 W
Tension d'entrée	230 V ~ 5 A, 50 Hz
Garantie constructeur	2 ans
Installation	4 vis au dos du boîtier
Utilisation prévue	Ordinateur de bureau

FOIRE AUX QUESTIONS - LC6650GP3 V2.3 LC-Power

Comment installer l'alimentation LC6650GP3 V2.3 ?

Assurez-vous que l'alimentation et le système sont hors tension. Fixez l'alimentation avec quatre vis à l'arrière du boîtier. Branchez le connecteur principal 20+4 broches sur la carte mère. Pour les cartes mères à 20 broches, détachez la partie 4 broches. Utilisez le connecteur 4+4 broches pour l'alimentation CPU supplémentaire.Ne jamais utiliser le connecteur 4 broches détaché du connecteur principal.

Quels connecteurs PCI-Express sont fournis ?

Deux connecteurs PCI-Express (6+2 broches) pour cartes graphiques hautes performances sont inclus.

L'alimentation est-elle compatible avec ma carte mère ?

Oui, grâce à la ligne +12V puissante et au connecteur 20+4 broches, elle fonctionne avec toutes les cartes mères. Si votre carte mère nécessite un connecteur +12V supplémentaire, utilisez le connecteur 4+4 broches.

Quelle est l'efficacité énergétique de cette alimentation ?

L'efficacité atteint plus de 90%, certifiée 80 PLUS® SILVER 230V EU. La consommation en veille est inférieure à 0,5 W grâce à la technologie moderne.

Quelles protections de sécurité possède l'alimentation ?

Elle intègre les protections suivantes : OCP (surcharge courant), OPP (surcharge puissance), OVP (surtension), OTP (surchauffe), SCP (court-circuit), UVP (soustension). Elle est approuvée CE et TÜV.

Comment brancher les périphériques SATA et PATA ?

Branchez les périphériques SATA et PATA (disques durs, lecteurs optiques, ventilateurs) aux connecteurs correspondants. Les connecteurs sont cl cl cl clairement identifiés.

Quelle est la durée de la garantie ?

LC-Power offre une garantie constructeur de 2 ans. Pour toute réclamation, contactez votre revendeur. La garantie est annulée si le sceau ou le numéro de série est endommagé, ou en cas de mauvaise installation.

Quelle est la puissance maximale sur les rails +12V ?

La puissance combinée sur les rails +12V1 et +12V2 est de 550 W. Chaque rail peut fournir respectivement 25 A et 27 A.

Le ventilateur est-il bruyant ?

Non, le ventilateur de 140 mm est conçu pour un fonctionnement super silencieux avec une faible vitesse de rotation, offrant une grande capacité de refroidissement.

Que faire en cas de problème de connexion ?

Consultez votre revendeur local pour éviter tout dommage matériel ou personnel. Une installation sous supervision professionnelle est fortement recommandée.

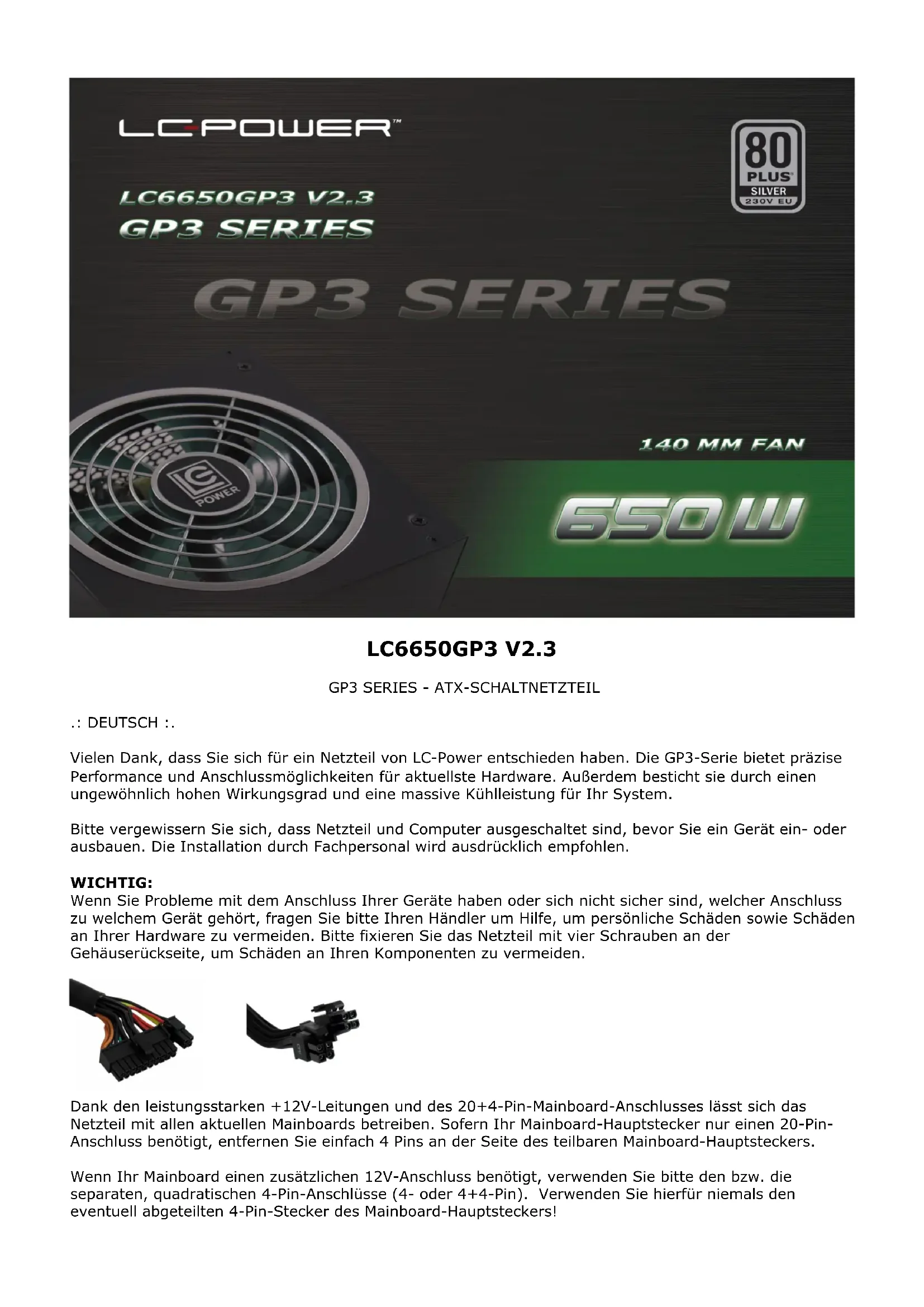

MODE D'EMPLOI LC6650GP3 V2.3 LC-Power

Merci de choisir une alimentation de LC-Power. La série GP3 offre

une performance précise et connecteurs pour la plupart du matériel actuellement utilisé. L'alimentation dispose également d'une très haute efficacité et une grande capacité de refroidissement.

S'il vous plaît assurez-vous que l'alimentation du système et sont hors tension avant toute installation.

Installation sous la supervision professionnelle est fortement recommandée.

Important:

Si vous rencontrez des problèmes de connexion de vos appareils ou sentir savez pas comment les connecter, s'il vous plaît se référer à votre revendeur local afin d'éviter tout dommage personnel ou un dommage sur votre matériel. S'il vous plaît attachez de l'alimentation au moyen de quatre vis sur le dos de l'ordinateur pour éviter les dommages à vos composants.

Grâce à la lignes de +12V puissant et son connecteur 20+4 broches mère, cette alimentation fonctionne parfaitement avec toutes les cartes mères.

Si votre connecteur principal de la carte mère nécessite seulement un connecteur à 20 broches, il suffit de retirer 4 broches sur le côté du connecteur principal divisible de la carte mère.

Si votre carte mère nécessite un connecteur +12V supplémentaire, utilisez le ou les connecteur(s) 4 broches carrés (4 ou 4+4 broches). Ne jamais utiliser le connecteur 4 broches peut-être divisé du connecteur principal 20+4 broches!

Profitez du travail super silencieux et une grande capacité de refroidissement grâce à la haute qualité du ventilateur 140mm.

Deux connecteurs PCI-Express (6+2 broches) pour les cartes graphiques hautes performances inclus.

Branchez les périphériques SATA et PATA comme les disques durs, un lecteur optique ou un ventilateur pour le boîtier.

La technologie moderne de l'alimentation réduit la consommation d'énergie en mode veille à moins que 0,5W et augmente l'efficacité de l'alimentation en énergie jusqu'à >90%! Bien que le ventilateur super silencieux 140mm fonctionne uniquement avec une faible vitesse de tour par minute, l'alimentation offre une grande capacité de refroidissement pour votre système.

Sécurité:

L'alimentation électrique a été approuvé CE et TÜV aussi que certifiée 80 PLUS® SILVER 230V EU et propose tous les circuits de sécurité courantes, par exemple OCP, OPP, OVP, OTP, SCP, UVP. L'alimentation offre Active PFC (correction du facteur de puissance active) et a été construit conformément à la directives

RoHS et ErP.

Puissance de sortie:

AC Input	230V ~ 5A | 50Hz | Active PFC
DC Output	+3,3V	+5V	+12V1	+12V2	-12V	+5Vsb
Output Current	28A	30A	25A	27A	0,8A	3A
Combined Output Power	165W		550W		24,6W
Max. Combined	650W

Avis de garantie:

LC-Power offre une garantie du fabricant de deux ans sur ce produit. Dans la période de garantie LC-Power réparer ou remplacer votre alimentation, si un dommage survient à cause d'une erreur dans la fabrication. Nous ne serons pas en mesure de fournir un service si:

1. la scellé et/ou numéro de série autocollant a été enlevé, endommagé, reproduit ou il y a de mauvais traitements sous toute autre forme.
2. le produit a été installé dans une mauvaise manière, altéré ou détourné de toute autre manière que son objectif initial d'utilisation.
3. la mise à niveau vers de nouveaux composants qui ne sont pas supportées par ce produit.
4. les dommages se produisent en raison de catastrophes naturelles ou de force majeure.

S'il vous plaît, contactez votre revendeur au sujet de son méthode de service, il prendra soin de l'échange de produits ou de réparation à l'intérieur de la période de garantie. Un échange directe par nous n'est pas possible, une affaire de service est toujours traitées par votre revendeur / fournisseur.

Silent Power Electronics GmbH, Formerweg 8, 47877 Willich, Allemagne, support@lc-power. com, www. lc-power. com
