Arkangel 3 LC8850III V2.3 - Alimentation électrique pour ordinateur LC-Power - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation électrique pour ordinateur
Marque	LC-Power
Modèle	Arkangel 3 LC8850III V2.3
Puissance maximale	850W
Efficacité énergétique	80 PLUS® GOLD, jusqu'à >92%
Entrée AC	100-240V ~ 12A-6A, 47-63Hz, Active PFC
Sortie DC combinée	+3.3V: 25A (130W), +5V: 25A, +12V: 70.8A (849.6W), -12V: 0.8A (9.6W), +5Vsb: 3A (15W)
Connecteur carte mère	20+4 broches (amovible 4 broches)
Connecteurs CPU	2x 4+4 broches
Connecteurs PCI-Express	4x 6+2 broches
Connecteurs SATA / PATA	Multiple (selon version)
Ventilateur	140mm super silencieux
Protections	OCP, OPP, OVP, OTP, SCP, UVP
Certifications	CE, TÜV, 80 PLUS® GOLD
Dimensions (estimation)	150 x 86 x 140 mm (ATX standard)
Poids (estimation)	Environ 1.5 kg
Garantie constructeur	3 ans
Consommation en veille	Moins de 0.5W
Facteur de forme	ATX

FOIRE AUX QUESTIONS - Arkangel 3 LC8850III V2.3 LC-Power

Quelle est la puissance totale de l'alimentation LC-Power Arkangel 3 LC8850III V2.3 ?

L'alimentation fournit une puissance maximale de 850W, avec une efficacité certifiée 80 PLUS® GOLD.

Comment installer correctement l'alimentation dans mon boîtier ?

Avant toute installation, assurez-vous que l'alimentation et le système sont hors tension. Fixez l'alimentation à l'arrière du boîtier à l'aide de quatre vis. Il est fortement recommandé de procéder sous supervision professionnelle.

Quels connecteurs sont fournis pour la carte mère et le CPU ?

Le connecteur carte mère est un 20+4 broches (les 4 broches supplémentaires sont amovibles pour les cartes mères à 20 broches). Pour le CPU, deux connecteurs 4+4 broches sont inclus.

Puis-je utiliser cette alimentation avec une carte graphique haut de gamme ?

Oui, l'alimentation dispose de 4 connecteurs PCI-Express 6+2 broches, compatibles avec la plupart des cartes graphiques hautes performances.

L'alimentation est-elle silencieuse ?

Oui, elle est équipée d'un ventilateur 140mm super silencieux qui tourne à faible vitesse, offrant un refroidissement efficace avec un niveau sonore réduit.

Quelles protections de sécurité sont intégrées ?

L'alimentation intègre les protections suivantes : OCP (surintensité), OPP (surpuissance), OVP (surtension), OTP (surchauffe), SCP (court-circuit) et UVP (soustension).

Quelle est l'efficacité énergétique de ce modèle ?

Certifié 80 PLUS® GOLD, l'efficacité peut atteindre plus de 92% en charge typique, ce qui réduit les pertes d'énergie.

Que faire si j'ai un problème de connexion ?

Si vous rencontrez des difficultés, consultez votre revendeur local pour éviter tout dommage matériel ou personnel. Ne forcez jamais les connexions.

Quelle est la durée de la garantie et comment l'utiliser ?

LC-Power offre une garantie constructeur de 3 ans. En cas de défaut, contactez votre revendeur qui gérera l'échange ou la réparation. Une intervention directe par le fabricant n'est pas possible.

Cette alimentation est-elle compatible avec une carte mère ancienne ?

Oui, grâce au connecteur 20+4 broches, elle est compatible avec les cartes mères à 20 ou 24 broches. Pour les cartes mères nécessitant un connecteur +12V supplémentaire, utilisez les connecteurs CPU 4+4 broches dédiés.

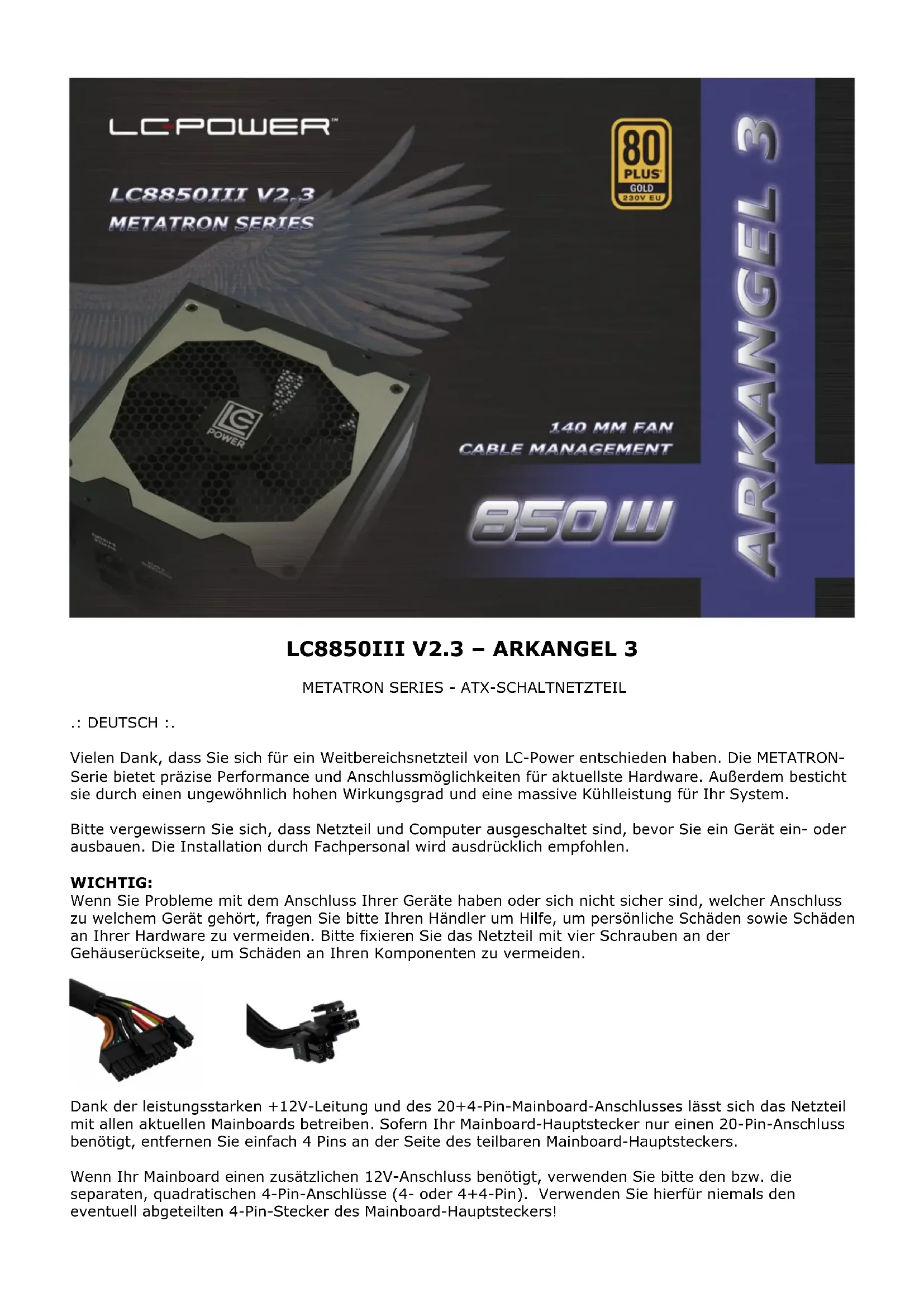

MODE D'EMPLOI Arkangel 3 LC8850III V2.3 LC-Power

Merci de choisir une alimentation de gamme complète de LC-Power. La série METATRON offre une performance précise et connecteurs pour la plupart du matériel actuellement utilisé. L'alimentation dispose également d'une très haute efficacité et une grande capacité de refroidissement.

S'il vous plaît assurez-vous que l'alimentation du système et sont hors tension avant toute installation. Installation sous la supervision professionnelle est fortement recommandée.

Important:

Si vous rencontrez des problèmes de connexion de vos appareils ou sentir savez pas comment les connecter, s'il vous plaît se référer à votre revendeur local afin d'éviter tout dommage personnel ou un dommage sur votre matériel. S'il vous plaît attachez de l'alimentation au moyen de quatre vis sur le dos de l'ordinateur pour éviter les dommages à vos composants.

Grâce à la ligne de +12V puissant et son connecteur 20+4 broches mère, cette alimentation fonctionne parfaitement avec toutes les cartes mères.

Si votre connecteur principal de la carte mère nécessite seulement un connecteur à 20 broches, il suffit de retirer 4 broches sur le côté du connecteur principal divisible de la carte mère.

Si votre carte mère nécessite un connecteur +12V supplémentaire, utilisez le ou les connecteur(s) 4 broches carrés (4 ou 4+4 broches). Ne jamais utiliser le connecteur 4 broches peut-être divisé du connecteur principal 20+4 broches!

Profitez du travail super silencieux et une grande capacité de refroidissement grâce à la haute qualité du ventilateur 140mm.

Quatre connecteurs PCI-Express (6+2 broches) pour les cartes graphiques hautes performances inclus.

Branchez les périphériques SATA et PATA comme les disques durs, un lecteur optique ou un ventilateur pour le boîtier.

La technologie moderne de l'alimentation réduit la consommation d'énergie en mode veille à moins que 0,5W et augmente l'efficacité de l'alimentation en énergie jusqu'à >92%! Bien que le ventilateur super silencieux 140mm fonctionne uniquement avec une faible vitesse de tour par minute, l'alimentation offre une grande capacité de refroidissement pour votre système.

Sécurité:

L'alimentation électrique a été approuvé CE et TÜV aussi que certifiée 80 PLUS® GOLD 230V EU et propose tous les circuits de sécurité courantes, par exemple OCP, OPP, OVP, OTP, SCP, UVP. L'alimentation offre Active PFC (correction du facteur de puissance active) et a été construit conformément à la directives

Puissance de sortie:

AC Input	100-240V ~ 12A-6A | 47-63Hz | Active PFC
DC Output	+3,3V	+5V	+12V	-12V	+5Vsb
Output Current	25A	25A	70,8A	0,8A	3A
Combined Output Power	130W		849,6W	9,6W	15W
Max. Combined	850W

Avis de garantie:

LC-Power offre une garantie du fabricant de trois ans sur ce produit. Dans la période de garantie LC-Power réparer ou remplacer votre alimentation, si un dommage survient à cause d'une erreur dans la fabrication. Nous ne serons pas en mesure de fournir un service si:

1. la scellé et/ou numéro de série autocollant a été enlevé, endommagé, reproduit ou il y a de mauvais traitements sous toute autre forme.
2. le produit a été installé dans une mauvaise manière, altéré ou détourné de toute autre manière que son objectif initial d'utilisation.
3. la mise à niveau vers de nouveaux composants qui ne sont pas supportées par ce produit.
4. les dommages se produisent en raison de catastrophes naturelles ou de force majeure.

S'il vous plaît, contactez votre revendeur au sujet de son méthode de service, il prendra soin de l'échange de produits ou de réparation à l'intérieur de la période de garantie. Un échange directe par nous n'est pas possible, une affaire de service est toujours traitées par votre revendeur / fournisseur.

Silent Power Electronics GmbH, Formerweg 8, 47877 Willich, Allemagne, support@lc-power. com, www. lc-power. com
