Direct100A - Boîtier de direct audio Proel - Notice d'utilisation et mode d'emploi gratuit

Marque	Proel
Modèle	Direct100A
Type de produit	Boîtier de direct audio (DI box) actif avec transformateur
Alimentation	Alimentation fantôme 48 V ou batterie 9 V (type PP3 alcaline)
Consommation	Faible (LED bleue de signalisation)
Entrée audio	Jack 6,35 mm déséquilibré ou XLR femelle
Sortie audio	XLR mâle équilibrée (niveau micro)
Lien instrument	Jack 6,35 mm déséquilibré (LINK)
Impédance d'entrée	> 250 kΩ (sans atténuation), 47 kΩ (avec atténuation -20 dB)
Atténuation (PAD)	0 dB ou -20 dB
Fonctions	Adaptation d'impédance, équilibrage du signal, isolation galvanique, commutation Ground Lift
Indicateur LED	LED bleue de mise sous tension
Interrupteurs	PAD (0/-20 dB), Power (on/off), Ground Lift (on/off)
Entretien	Nettoyer avec un chiffon sec
Garantie	24 mois (défauts de matériaux ou de fabrication)
Conformité	CE (CEM et basse tension)
Recyclage	Ne pas jeter avec les déchets ménagers, recycler selon la réglementation locale
Sécurité	Éviter l'humidité, les sources de chaleur, utiliser uniquement avec des signaux audio (20 Hz - 20 kHz)

FOIRE AUX QUESTIONS - Direct100A Proel

Qu'est-ce qu'une DI box et à quoi sert-elle ?

Une DI box (Direct Injection Box) prélève un signal audio d'une source (guitare, clavier) et l'envoie directement à un mixer. Ses fonctions principales sont d'adapter l'impédance (haute vers basse) et d'équilibrer le signal pour réduire le bruit et permettre de longues distances sans dégradation.

Quelle est la différence entre le Direct100A et une DI box passive ?

Le Direct100A est une DI box active, c'est-à-dire qu'elle nécessite une alimentation (fantôme ou batterie) et utilise un circuit actif pour adapter l'impédance, offrant généralement une meilleure réponse en fréquence et moins de bruit. Une DI box passive ne nécessite pas d'alimentation mais peut entraîner une perte de signal avec certaines sources.

Comment alimenter la Direct100A ?

La Direct100A peut être alimentée de deux façons : par alimentation fantôme (phantom power) 48 V via le câble XLR depuis le mixer, ou par une batterie 9 V (type PP3 alcaline) insérée dans le compartiment prévu. L'interrupteur Power doit être en position ON.

Comment utiliser l'interrupteur PAD ?

L'interrupteur PAD permet d'atténuer le signal d'entrée de 0 dB ou -20 dB. Utilisez la position -20 dB si le signal source est trop fort pour éviter la distortion. Il est conseillé d'utiliser l'atténuation la plus petite possible pour préserver le rapport signal/bruit.

À quoi sert l'interrupteur Ground Lift ?

L'interrupteur Ground Lift connecte ou déconnecte la masse entre l'entrée et la sortie. Il permet d'éliminer les bourdonnements (hum) causés par des boucles de masse en déconnectant la masse du signal.

Que faire si la LED bleue ne s'allume pas ?

Si la LED bleue ne s'allume pas, vérifiez d'abord que l'alimentation fantôme est activée sur le canal du mixer (si utilisé) ou que la batterie est installée et fonctionnelle. Assurez-vous également que l'interrupteur Power est en position ON.

Puis-je utiliser la Direct100A avec une batterie ?

Oui, la Direct100A peut être alimentée par une batterie 9 V (type PP3 alcaline). Insérez la batterie dans le compartiment dédié et mettez l'interrupteur Power sur ON. Cela est utile lorsque l'alimentation fantôme n'est pas disponible.

Comment connecter la Direct100A à un amplificateur d'instrument ?

Utilisez la prise LINK (Jack 6,35 mm déséquilibré) pour envoyer le signal d'entrée à un amplificateur d'instrument ou un moniteur. Cette sortie est directement reliée à l'entrée INPUT.

Quelle est la procédure de mise sous tension pour éviter les bruits ?

Pour éviter les bruits d'allumage, connectez d'abord la DI box au système, puis activez le canal correspondant sur le mixer. Vous pouvez aussi mettre le canal en sourdine avant d'activer ou de connecter la DIRECT100A.

Comment entretenir et nettoyer la Direct100A ?

Nettoyez le boîtier avec un chiffon sec. Évitez tout liquide ou produit chimique. Ne pas exposer à l'humidité, à la pluie ou à des sources de chaleur. Rangez-la dans un endroit sec et tempéré.

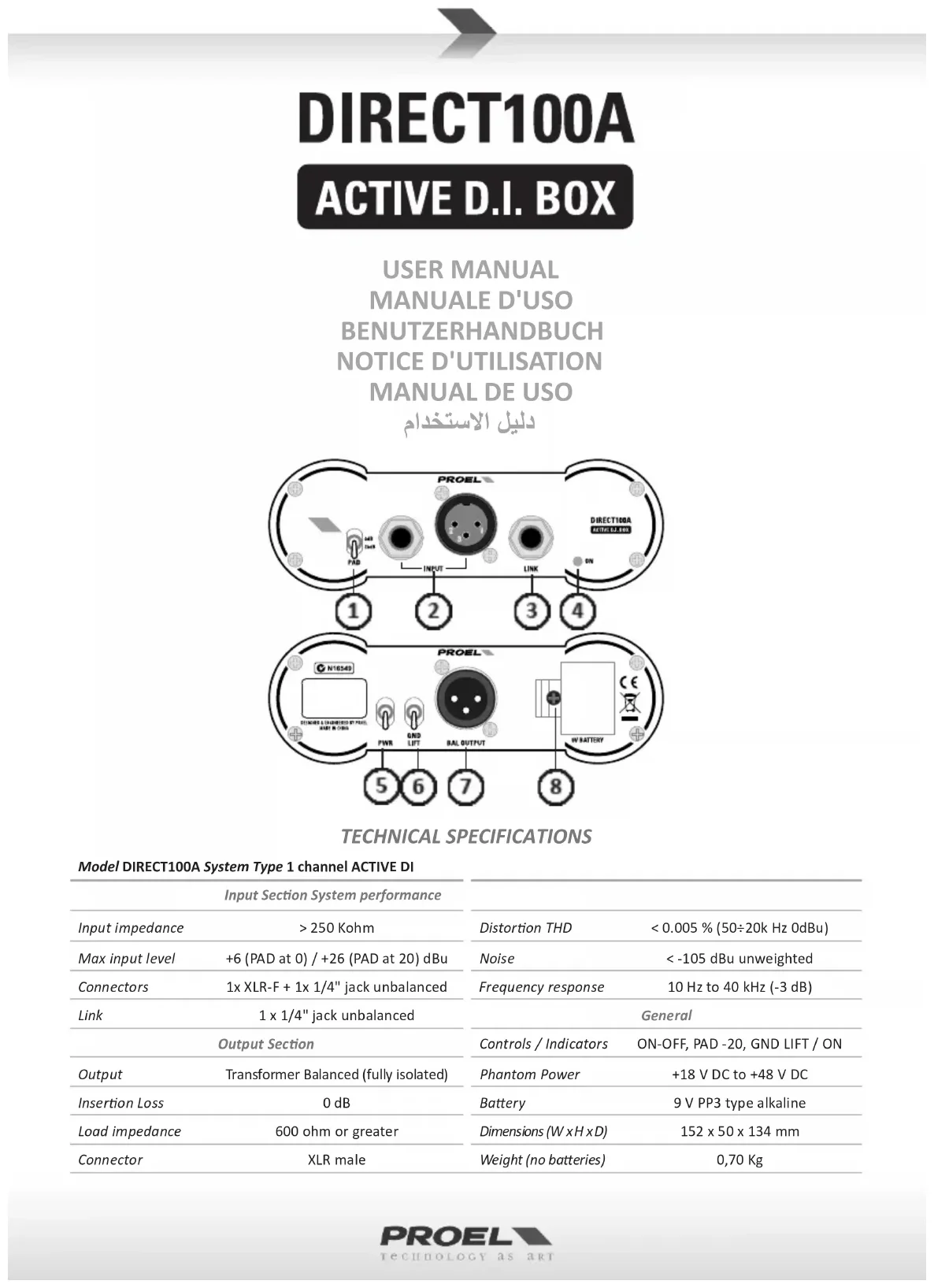

MODE D'EMPLOI Direct100A Proel

La DI box (direct injection box littéralement « boîte pour l'injection directe ») prélève un signal audio d'une source et l'envoie directement au mixer. La DI box adempie à deux fonctions importantes : adapter l'impédance et équilibrer le signal, en prenant la sortie à haute impédance d'une guitare ou d'un clavier, et « la transformer » en une à basse impédance, adaptée pour être utilisée dans les systèmes d'amplification équilibrés professionnels. En baissant l'impédance et en équilibrant le signal, on obtient une plus grande immunité du bruit et la possibilité de parcourir de longues distances sans dégradation du signal. Les signaux équilibrés sont en général utilisés dans toutes les applications professionnelles, comme les studios d'enregistrement, les studios télévisés, les studios radiotéléphoniques et, en particulier, sur les scènes de concerts. En pratique, on obtiendra un meilleur son, moins de bruit et une réponse en fréquence étendue.

DIRECT100A est une DI box active, dotée d'un transformateur. À l'intérieur, elle est constituée d'un circuit actif pour adapter l'impédance et équilibrer le signal, et d'un transformateur qui rend possible l'isolation complète entre les masses, en éliminant tous les problèmes de bourdonnement.

1. PAD - interrupteur

Le PAD atténue le signal d'entrée en assurant aux circuits internes un signal net et pas déformé.

Deux combinaisons sont possibles : 0 dB et -20 dB. Utiliser toujours l'atténuation la plus petite possible afin d'avoir le meilleur rapport signal/bruit.

2. INPUT - JACK Déséquilibré ou XLR femelle

Connector l'instrument source au jack pour recevoir le signal. L'impédance d'entrée dépend de la position du PAD : > 250 Kiloohms sans PAD, 47 Kiloohms avec l'insertion du PAD.

3. LINK - JACK Déséquilibré

Connector le jack à l'entrée de l'amplificateur de l'instrument ou du moniteur amplifié du musicien. Il est directement relié à l'entrée INPUT.

4. ON - LED bleue

La LED ON (bleue) signale lorsque la DIRECT100A est allumée. Si cette LED ne s'allume pas, s'assurer que la tension phantom du canal où est reliée la DIRECT100A soit activée.

5. POWER - interrupteur

La touche power est utilisée, tant pour l'alimentation par batterie que pour l'alimentation phantom. REMARQUE : Pour prévenir des dégâts aux haut-parleurs et éviter le bruit de l'allumage, connecter d'abord la DI box et puis activer le canal correspondant ou bien mettre le canal du mixer en sourdine avant d'activer et/ou de connecter la DIRECT100A.

6. GND LIFT - Interrupteur

Utiliser la touche GND LIFT pour connecter ou déconnecter la masse entre l'entrée et la sortie. Selon les appareils reliés, en connectant ou en déconnectant la masse de la DI box, on peut éliminer ou réduire le bourdonnement.

7. BAL OUTPUT - XLR Mâle

Ce connecteur XLR mâle est la sortie équilibrée au niveau microphonique de la DI box. Les connexions sont pin-1 masse, pin-2 positif et pin-3 négatif. L'alimentation à la DI box est fournie par l'entrée MIC du mixer avec la tension phantom activée. En conncetant la DI box à l'entrée LINE du mixer, la DI box doit être alimentée par une batterie.

8. Compartiment batterie 9V

Pour une meilleure fiabilité et une longue durée, il est conseillé d'utiliser exclusivement des batteries alcalines de 9V type PP3 de bonne qualité.

La marque reportée sur le produit ou sur la documentation indique que l'appareil ne doit pas être éliminé avec d'autres déchets domestiques au terme du cycle de sa vie. Afin d'éviter tout dommage à l'environnement, l'utilisateur est invité à séparer cet appareil des autres types de déchets et de le recycler de manière responsable pour favoriser la réutilisation durable des ressources matérielles. Les utilisateurs domestiques sont invités à contacter le revendeur où l'appareil a été acheté ou le service local préposé afin d'obtenir toutes les informations relatives au tri sélectif et au recyclage pour ce type de produit. Les utilisateurs des entreprises sont invités à contacter leur fournisseur et à vérifier les termes et les conditions du contrat d'achat. Cet appareil ne doit pas être éliminé avec d'autres déchets commerciaux.

MISES En GARDE pour la sécurité et l'entretien

Pendant l'utilisation de n'importe quel appareil électrique, il faut prendre quelques précautions, dont celles qui suivent : en présence d'enfants, contrôler que l'appareil ne représente pas un danger. Positionner l'appareil à l'abri des agents atmosphériques et en respectant une distance de sécurité par rapport à l'eau, la pluie et les endroits où le degré d'humidité est élevé. Placer ou positionner l'appareil loin des sources de chaleur comme les radiateurs, les grilles de chauffage et tout autre dispositif qui produit de la chaleur. Éviter que tout produit ou substance liquide entre à l'intérieur de l'appareil. L'appareil doit être branché exclusivement à l'alimentation électrique dont les caractéristiques sont décrites dans le manuel d'utilisation ou reportées sur le produit. Nettoyer le produit uniquement avec un chiffon sec. Les produits Proel sont destinés exclusivement à une utilisation spécifique de type sonore : signaux d'entrée de type audio (20 Hz-20 kHz). Proel décline toute responsabilité en cas de dommages à des tiers causés par un défaut de maintenance, par des altérations, un usage impropre ou une installation qui n'est pas effectuée selon les normes de sécurité et les règles de l'art.

CONFORMITÉ CE

Les produits Proel sont conformes à la directive 2004/108/EC (CEM Compatibilité électromagnétique), selon la norme EN 55103-1 et à la directive 2006/95/CE (DBT Directive basse tension), selon la norme EN 60065. S'il est soumis à des perturbations électromagnétiques, le rapport signal-bruit peut être supérieur à 10 dB.

Garanties et retours

La garantie de fonctionnement est de 24 mois à compter de la date d'achat. Les défauts détectés pendant la période de garantie sur les produits vendus, attribuables à des vices de matériaux ou à des défauts de fabrication, doivent être signalés sans délai à votre revendeur ou distributeur, en joignant un justificatif écrit de la date d'achat ainsi que la description du type de défaut relevé. Les défauts causés par un usage impropre ou une altération frauduleuse sont exclus de la garantie. La société Proel SpA constate, en vérifiant les appareils retournés, le défaut déclaré lié à l'utilisation appropriée ainsi que la validité réelle de la garantie; elle s'occupe ensuite du remplacement ou de la réparation des appareils, en déclinant toutefois toute obligation de dédommagement pour tout dommage direct ou indirect résultant du défaut.
