RER514X - Interphone vidéo HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Platine de rue pour interphone vidéo
Marque	Hager
Modèle	RER514X
Catégorie	Interphone vidéo
Nombre de boutons d'appel	1
Technologie de système	2 fils
Alimentation	24 V DC
Dimensions (L x H x P)	101 x 196 x 40 mm
Poids	Environ 300 g (estimation)
Matériau	PC/ASA, blanc signalisation RAL 9016
Mode de montage	En saillie, vertical
Caméra	Angle horizontal 140°, vertical 120°, résolution 720x480 px
Fonction ouvre-porte	Oui, durée de déverrouillage réglable 1 à 10 s
Éclairage porte-nom	Rétro-éclairage intégré, 45 mA
Température de fonctionnement	-20 à 55 °C
Humidité de fonctionnement	5 à 75 % sans condensation
Indice de protection	IP54 (estimation pour platine de rue)
Entretien	Nettoyer avec un chiffon doux et sec, sans solvants
Sécurité	Ne pas exposer la caméra à la lumière directe du soleil
Pièces détachées	Porte-nom, vis de fixation, joint d'étanchéité (disponibles chez Hager)

FOIRE AUX QUESTIONS - RER514X HAGER

Quelles sont les dimensions de la platine de rue Hager RER514X ?

Les dimensions sont : largeur 101 mm, hauteur 196 mm, profondeur 40 mm.

Comment alimenter l'interphone vidéo RER514X ?

L'appareil fonctionne en 24 V DC. Il doit être raccordé à une source d'alimentation adaptée, généralement fournie par le kit ELCOM Home Set.

Peut-on régler l'angle de la caméra ?

Oui, la caméra est orientable horizontalement et verticalement avec un angle de rotation de 11,5° via une vis de fixation frontale.

Comment installer la platine de rue ?

La platine se monte en saillie sur un mur vertical. Le câblage s'effectue en système 2 fils. Il est recommandé de la placer à une hauteur de 1,5 m pour la caméra.

L'éclairage du porte-nom est-il intégré ?

Oui, un rétro-éclairage de 45 mA illumine le porte-nom pour une meilleure visibilité.

Comment nettoyer la platine ?

Utilisez un chiffon doux et sec. Évitez les solvants et produits abrasifs qui pourraient endommager la surface.

Quelles sont les températures de fonctionnement ?

L'appareil fonctionne de -20 °C à +55 °C et peut être stocké de -30 °C à +80 °C.

Peut-on désactiver la tonalité d'appel ?

Oui, la tonalité d'acquittement du poussoir d'appel peut être déconnectée. Consultez la notice pour le réglage.

Que faire en cas de dysfonctionnement de la caméra ?

Vérifiez d'abord l'alimentation et les connexions. Si le problème persiste, contactez le service après-vente Hager. Ne pas ouvrir l'appareil.

Où trouver des pièces détachées comme le porte-nom ?

Les pièces détachées (porte-nom, vis, joint) sont disponibles auprès de votre revendeur Hager ou sur leur site officiel.

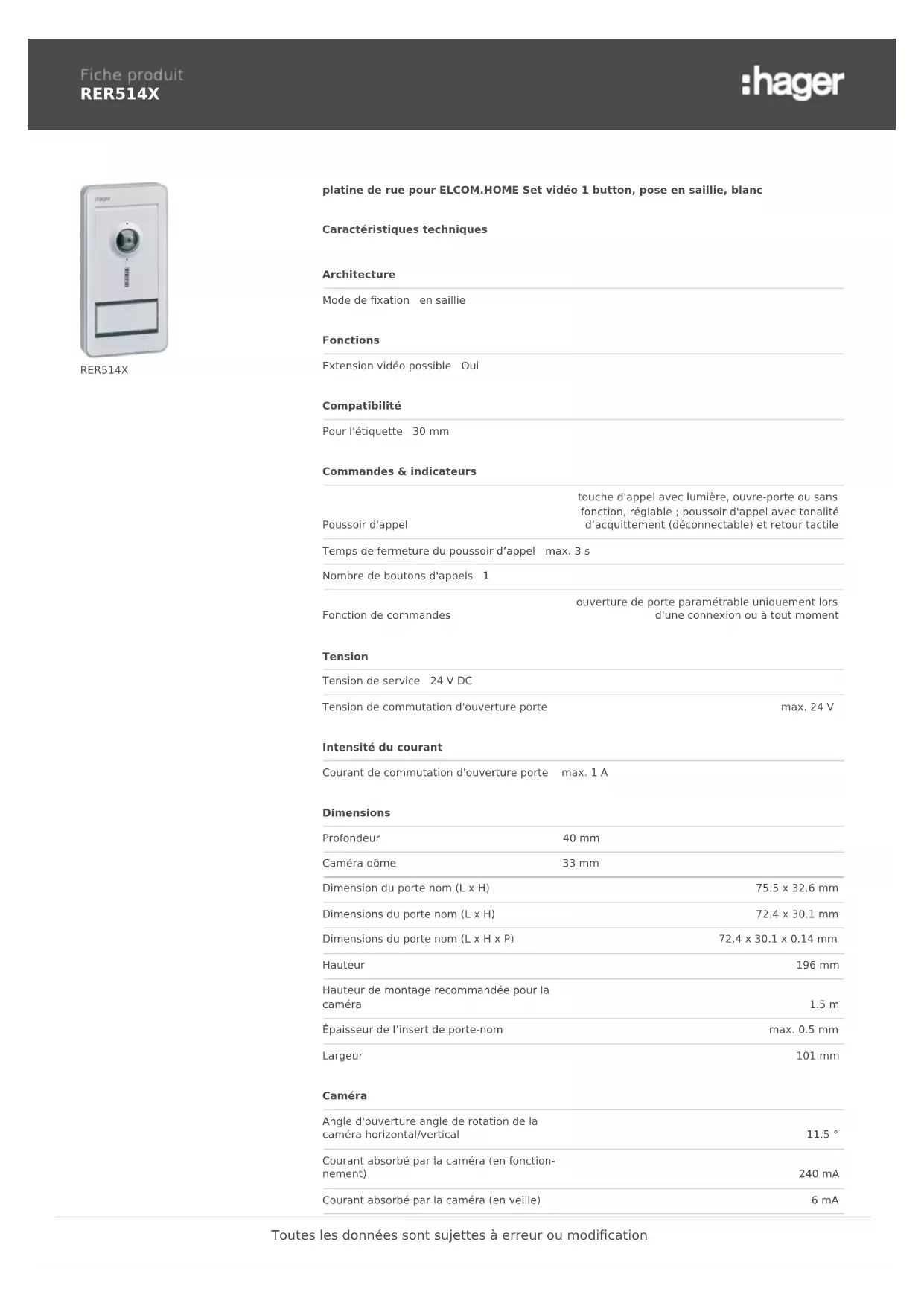

MODE D'EMPLOI RER514X HAGER

platine de rue pour ELCOM. HOME Set vidéo 1 button, pose en saillie, blanc

Architecture

Mode de fixation en saillie

Fonctions

Extension vidéo possible Oui

Compatibilité

Pour l'étiquette 30 mm

Commandes & indicateurs

Poussoir d'appel	touche d'appel avec lumière, ouvre-porte ou sans fonction, réglable ; poussoir d'appel avec tonalité d'acquittement (déconnectable) et retour tactile
Temps de fermeture du poussoir d'appel max. 3 s
Nombre de boutons d'appels 1
Fonction de commandes	ouverture de porte paramétrable uniquement lors d'une connexion ou à tout moment

Tension

Tension de service 24 V DC
Tension de commutation d'ouverture porte	max. 24 V

Intensité du courant

Courant de commutation d'ouverture porte max. 1 A

Dimensions

Profondeur	40 mm
Caméra dôme	33 mm
Dimension du porte nom (L x H)		75.5 x 32.6 mm
Dimensions du porte nom (L x H)		72.4 x 30.1 mm
Dimensions du porte nom (L x H x P)		72.4 x 30.1 x 0.14 mm
Hauteur		196 mm
Hauteur de montage recommandée pour la caméra		1.5 m
Épaisseur de l'insert de porte-nom		max. 0.5 mm
Largeur		101 mm

Caméra

Angle d'ouverture angle de rotation de la caméra horizontal/vertical	11.5 °
Courant absorbé par la caméra (en fonctionnement)	240 mA
Courant absorbé par la caméra (en veille)	6 mA

Courant absorbé par le chauffage de la caméra 100 mA

Résolution caméra (horizontal x vertical)	720 x 480 px
Ensemble caméra	réglage de la caméra par vis de fixation d'accès frontal
Angle d'ouverture horizontal de la caméra	140 °
Angle d'ouverture vertical de la caméra	120 °

Matières

Couleur blanc signalisation
Couleur RAL RAL 9016 - Blanc signalisation
Matière PC/ASA
Aspect de la surface mat
Matériau bouton poussoir d'appel	poussoir d'appel en matière plastique

Mode de montage	pour montage vertical
Câble
de conducteur	0.5...0.8 mm

Equipement

Courant rétro-éclairage porte-nom	45 mA
Durée de déverrouillage ouvre-porte	1...10 s
Face avant	mécanisme d'ouverture invisible

Utilisation

Technologie du système

2 fils

Conditions d'utilisation

Température de service	-20...55 °C
Température de stockage/transport	-30...80 °C
Humidité relative de l'air (sans condensation)	5...75 % (sans condensation)

Instructions

	Attention ! Ne pas diriger la caméra directement sur des sources de lumière / rayons directs du soleil, sur un fort contraste ou sur un support fortement réfléchissant.
Texte d'indication
