Marque	Hager
Modèle	RED722X
Type de produit	Convertisseur audio/vidéo 2 fils / 75 Ohm
Mode d'installation	Encastrable (boîte d'enregistrement ∅ 60 mm)
Dimensions (L x H x P)	53 x 48 x 32 mm
Alimentation	22 à 24 V ≡ via bus 2 fils
Consommation typique / repos	75 mA / 10 mA sous 24 V
Dissipation maximale	0,6 W max
Fonctions principales	Mode affichage (bus 2 fils → vidéo PAL) et mode caméra (vidéo PAL → bus 2 fils)
Sortie vidéo	Composite PAL, impédance 75 Ohm, connecteur RCA mâle
Entrée vidéo	Composite PAL, impédance 75 Ohm
Longueur max câble vidéo	10 mètres (RCA pour mode affichage, RCA + coaxial pour mode caméra)
Raccordement bus 2 fils	Section 0,2 mm² à 1,5 mm²
Température de fonctionnement	-5 °C à +45 °C
Température de stockage	-25 °C à +70 °C
Humidité relative	5 % à 80 % (sans condensation)
Indice de protection	IP20
Sécurité	Installation par un installateur électricien qualifié selon les normes en vigueur. Ne pas installer à l'extérieur.
Entretien et nettoyage	Aucun entretien particulier. Nettoyer avec un chiffon sec et non abrasif.
Élimination en fin de vie	Ne pas jeter avec les déchets ménagers. Recycler conformément à la réglementation DEEE.

FOIRE AUX QUESTIONS - RED722X HAGER

Comment configurer le convertisseur en mode affichage ?

Positionnez le micro-interrupteur DIP n°1 sur OFF. Réglez les commutateurs rotatifs bleu et blanc selon l'adresse et le groupe du poste intérieur à afficher. Le DIP n°4 doit être sur ON si le convertisseur est en fin de ligne, sinon sur OFF.

Comment configurer le convertisseur en mode caméra ?

Positionnez le micro-interrupteur DIP n°1 sur ON. Le DIP n°4 doit toujours être sur ON. Le commutateur bleu définit l'adresse de la caméra, le commutateur blanc règle la luminosité (16 niveaux de 0 à F).

Quelle est la longueur maximale du câble vidéo ?

La longueur totale du câble vidéo (RCA ou RCA + coaxial) entre le convertisseur et l'écran ou la caméra ne doit pas dépasser 10 mètres.

Puis-je connecter plusieurs caméras avec ce convertisseur ?

Oui, en mode caméra, vous pouvez connecter une caméra supplémentaire associée à un poste vidéo extérieur. Consultez le tableau des réglages DIP pour les options de fonctionnement.

Comment ajuster la luminosité de l'image en mode caméra ?

Tournez le commutateur rotatif blanc (⑦) pour régler la luminosité sur 16 niveaux. Utilisez un poste intérieur avec écran pour visualiser l'ajustement. Si l'image est coupée en deux, augmentez la luminosité.

Que signifie la LED verte sur l'appareil ?

La LED verte (③) indique le fonctionnement en mode affichage (□). La LED (④) indique le mode caméra (☐).

Quel type de connecteur utiliser pour le raccordement vidéo ?

En mode affichage, utilisez un câble RCA mâle vers l'entrée RCA de l'écran. En mode caméra, utilisez un câble RCA avec un adaptateur RCA femelle vers BNC mâle pour la sortie BNC de la caméra.

Ce convertisseur peut-il être installé à l'extérieur ?

Non, l'appareil est conçu pour une installation intérieure uniquement. Ne pas installer à l'extérieur du bâtiment.

Comment savoir si le convertisseur est correctement alimenté ?

L'alimentation se fait via le bus 2 fils (22-24 V). Les LED témoins s'allument si l'appareil est sous tension et configuré correctement.

Que faire si l'image vidéo n'apparaît pas ?

Vérifiez que les réglages DIP et les commutateurs rotatifs sont corrects. Assurez-vous que la résistance de terminaison (DIP n°4) est bien positionnée selon l'installation. Contrôlez les connexions et la longueur du câble vidéo.

MODE D'EMPLOI RED722X HAGER

Consignes de sécurité

Appareil à installer uniquement par un installateur électricien selon les normes d'installation en vigueur dans le pays. Ne pas installer ce module à l'extérieur du bâtiment.

Récapitulatif des pictogrammes

Pictogramme Signification
	masse
	sortie du signal vidéo
	entrée du signal vidéo
○→□	réglage de l'adresse
	réglage luminosité du moniteur
X/X bus 2 fils

FR Convertisseur vidéo 2fils / 75 Ohm Convertisseur vidéo 2fils / 75 Ohm encastrable

Composition de l'appareil

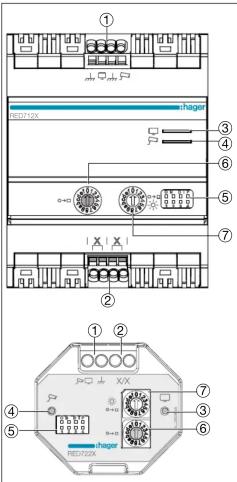

Image 1 : composition de l'appareil

① Bornier Ground/Video pour le raccordement

video d'un équipement externe

- masse du signal vidéo ( mm ) - sortie du signal vidéo composite

(impédance =75 Ohm) codée en PAL

- entrée du signal vidéo composite (Impédar

② Bomier pour le raccordement du bus 2 fils (X/X)

③ Témoin LED (vert) de fonctionnement du mode

affichage (□)

④ Témoin LED (vert) de fonctionnement du mode

caméra (☐)

⑤ Interrupteur DIP pour le réglage des modes de

fonctionnement (4 micro-interrupteurs)

⑥ Commutateur rotatif (bleu)

• mode caméra : régler l'adresse de la camera

analogique (0+0)

• mode amenage : adresse du poste interne appelé sur le système à bus 2 fils (o+n)

⑦ Commutateur rotatif (blanc)

• mode caméra : ajuster le signal sur l'écran

(réglage luminosité) (-○-)

• mode affichage : adresse du groupe du

poste interieur appele sur le système a bus

2 m/s (0+0)

Fonction

Le convertisseur vidéo RED712X/RED722X a deux applications principales distinctes

Le mode affichage (signal du bus 2 fils vers vidéo) : ce mode permet la conversion et le report d'un signal vidéo issu d'un système d'interphone à bus 2 fils audio/vidéo Hager vers un écran. Le signal de sortie issu du convertisseur vers le moniteur est codé en PAL. Dans l'exemple suivant, nous avons choisi de montrer une installation permettant de récupérer un signal vidéo depuis un poste extérieur vers un moniteur connecté.


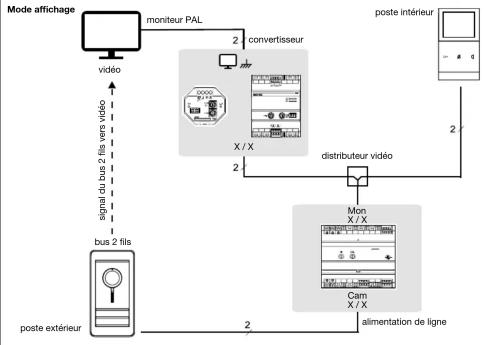

Image 2 : le convertisseur en mode affichage

Comportement du convertisseur en fonction des micro-interrupteurs DIP ⑤ et des

commutateurs rotatifs ⑥ ⑦

Le préréglage des interrupteurs DIP et des commutateurs rotatifs permet de définir le mode et les

options ou réglages de fonctionnement.

Réglage pour un fonctionnement en mode affichage (☐)

Dans cette application, l'écran est connecté sur le bornier ①. Vous devez positionner les micro-

interrupteurs :

• DIP n° 1 sur OFF pour être en mode affichage,

• DIP n°4 sur ON ou sur OFF pour activer ou desactiver la résistance de terminaison (fin de ligne) en

fonction de l'installation.

Les 2 commutateurs rotatifs ⑥ ⑦ sont configurés comme le poste intérieur appelé

- commutateur bleu : adresse du poste intérieur,

• commutateur blanc : groupe du poste intérieur

Interrupteurs				Options de fonctionnement	Réglages des commutateurs
					bleu
n° 1	n° 2	n° 3	n° 4
OFFO	OFF	OFF	(1)	signal vidéo d'un poste intérieur spécifique appelé	adresse du poste intérieur	adresse du groupe du poste intérieur
OFF	ON	OFF	(1)	pas d'utilisation	-	-
OFFO	OFF ON	(1)		signal vidéo d'un ou plusieurs postes intérieurs appelés et d'un même groupe	déactivité	adresse du groupe
OFFON	ON	(1)		signal vidéo d'un ou plusieurs postes intérieurs de l'installation appelés (peu importe l'adresse)		déactivité

(1) L'interrupteur DIP n° 4 doit être positionné sur ON si le convertisseur est installé en fin de ligne.

L'interrupteur DIP n° 4 doit être positionné sur OFF si le convertisseur est installé en milieu de ligne (connexion en série par exemple).

Le mode caméra (signal vidéo vers le bus 2 fils) : ce mode permet la conversion et le report d'un signal vidéo issu d'un périphérique vidéo vers le système d'interphone à bus 2 fils audio/vidéo Hager. Le signal d'entrée de la caméra analogique doit impérativement être codé en PAL. Dans l'exemple suivant, nous avons choisi de montrer une installation permettant de récupérer le signal vidéo depuis une caméra analogique connectée vers un poste intérieur vidéo.

Image 3 : le convertisseur en mode caméra

Réglage pour un fonctionnement en mode caméra (☐)

Dans cette application, la caméra est connectée sur le bornier ①. Vous devez positionner les

interrupteurs DIP

• DIP n° 1 sur ON pour être en mode camera,

- DIP n° 4 sur ON pour activer la résistance de terminaison (fin de ligne).

En mode caméra, le DIP n°4 doit toujours être positionné sur ON car le convertisseur est

7! toujours en fin de ligne dans l'installation.

Les 2 commutateurs rotatifs ⑥ ⑦ se configurent ainsi :

•commutateurbleu : adresse de la caméra analogique,

- commutateur blanc : réglage de la luminosite (16 niveaux de luminosite disponibles pour ajuster le

signal : 0/faible luminosité à F/forte luminosité). Un poste intérieur muni d'un écran est nécessaire pour ajuster la luminosité.

En cas de caméra additionnelle et suite à un ajustement en faible luminosité, il est important de tester plusieurs fois la connexion vidéo entre la caméra et le poste intérieur. En cas d'images coupées en deux, il est recommandé d'augmenter la luminosité pour récupérer l'image.

Interrupteurs				Options de fonctionnement	Réglages des commutateurs
					bleu	luminosité
n° 1	n° 2	n° 3	n° 4
ONOFF	OFF	ON		signal vidéo issu d'une caméra associée à un poste extérieur standard (audio)	adresse du poste extérieur	luminosité
ONON	OFF	ON		signal vidéo issu d'une caméra supplémentaire associée à un poste vidéo extérieur et accessible par la touche ⓐ(1) (2) ou ⚫(2)	adresse du poste extérieur + 1
ONOFF	ON	ON		signal vidéo issu d'une caméra supplémentaire associée à un poste vidéo extérieur et accessible par la touche ⓐ(1)
ONON	ON	ON		signal vidéo issu d'une caméra autonome et accessible par la touche ⓐ(1)	adresse libre et pas encore utilisée

(1) Pour accéder à une caméra supplémentaire, vous devez consulter les réglages étendus du poste intérieur vidéo et

(2) A partir de deux caméras additionnelle

(c) A partir de deux câmer de avallionnelles, cette option de fonctionnement ne doit pas être utilisé.

Raccordement du convertisseur

Mode affichage

Il est nécessaire dans cette d'application de raccorder le convertisseur sur l'entrée vidéo du périphérique externe (écran). Le raccordement avec un connecteur de type RCA est généralement préconisé.

- AVANT la connexion du moniteur sur l'installation à bus 2 fils, il faut configurer le DIR n° 1 sur OFF

- La longueur du câble vidéo (RCA) entre le convertisseur et l'entrée vidéo de l'écran doit être inférieure à 10 mètres.

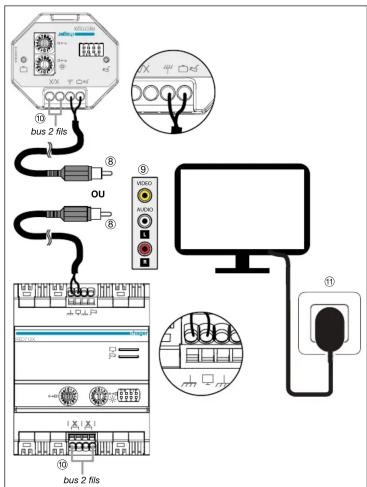

Image 4 : raccordement du convertisseur en mode affichage
® Connecteur de type cinch/BCA mâle (non fourmi) :
• masse du signal vidéo ( )
- sortie du signal vidéo composite (impédance = 75 Ohm) codée
en PAI
⑨ Entrée vidéo de type RCA (femelle) du moniteur
⑩ Baccordement du bus 2 fils (X/X)
⑪ Alimentation écran

Mode caméra

Il est nécessaire dans cette d'application de raccorder le convertisseur à la sortie vidéo de la caméra analogique. Le raccordement avec un connecteur de type RCA équipé d'un adaptateur RCA (femelle)/ BNC (mâle) est généralement préconisé.

- AVANT la connexion de la caméra sur l'installation à bus 2 fils, il faut configurer le DIP n° 1 sur ON.

- La longueur du câble vidéo (RCA + coaxial) entre le convertiss et la sortie vidéo de la caméra doit être inférieure à 10 mètres.

bus 2 fils OU bus 2 fils

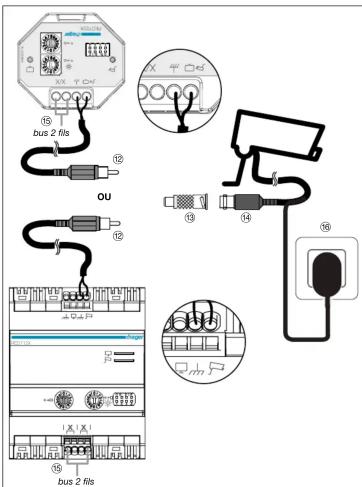

Image 5 : raccordement du convertisseur en mode caméra
⑫ Connecteur de type cinch/BCA mâle (non fourni)
• masse du signal vidéo (⊥)
- entrée du signal vidéo composite (impédance = 75 Ohm) codée
en PAL (☐)
⑬ Adantateur BCA femelle / BNC mâle (non fourni)
© 2014-06-15
⑭ Sortie vidéo de type BNC (femelle) de la camera
⑮ Raccordement du bus 2 fils (X/X)
⑯ Alimentation caméra

Caractéristiques techniques

	RED712X (monté sur rail) RED722X (encastrb)
Tension d'alimentation par bus 2 fils (X/X)	22 à 24 V ≡
Consommation Typique / Repos sur le bus 2 fils	75 mA / 10 mA - 24 ≡
Raccordement Ground /vidéo (mm/Ω)	• mode affichage : câble vidéo RCA - longueur max : environ 10 mètres max.• mode caméra : câble vidéo RCA + câble coaxial vidéo 75 Ohms - longueur max : environ 10 mètres max.
Dissipation maximale 0,6 W max
Raccordement du système à bus 2 fils (X/X) 0,2 mm2 - 1,5 mm2
Température de fonctionnement	- 5 °C → + 45 °C
Température de stockage	- 25 °C → + 70 °C
Largeur (REG) 4TE -
Dimensions (l x H x P) 70 x 90 x 67 mm 53 x 48 x 32 mm
Mode d'installation rail DIN (EN50022) boîte d'enregistrement : ∅ 60 mm
Indices de protection	• boîtier : IP20• boîtier sous plastron : IP30	IP 20
Humidité relative	5 % → 80 % (sans condensation)
Résistance aux chocs IK04 -
